Как вязать второй ряд арматуры плиты. Пример армирования плиты перекрытия дома 6 х 6 м

Как вязать второй ряд арматуры плиты. Пример армирования плиты перекрытия дома 6 х 6 м

Толщина перекрытия из монолитного бетона рассчитывается из соотношения 1 к 30 по отношению к длине пролёта. Если величина пролёта превышает 6 м – расчёт нагрузок должны производить специалисты. Поэтому можно рассмотреть устройство армирования для дома с перекрытием 6 х 6 м, — для таких параметров можно воспользоваться стандартными решениями:

• Арматуру используем с периодическим профилем марок A-III, А400 или А500 .
• Под пролётом понимается расстояние между стенами, на которые опирается перекрытие. Если она прямоугольная, то пролёт рассчитывается по короткой стороне.
• Укладываем нижний ряд арматуры вдоль пролёта, диаметр стержней 12 мм. Так как параметры дома 6 х 6 указываются по осям, — длина стержней составит 6 м каждый для кирпичного (каменного, монолитного) дома. Если стены выполнены из пористых блоков, то нахлёст армосетки на стены должен быть не менее 20 см. Рассчитываем по кирпичным стенам. Расстояние между параллельной арматурой для всех слоёв сетки – 20 см.
• Подкладываем под него фиксаторы-сухарики высотой 30 мм, обеспечивая нижний защитный бетонный слой.
• Следующий ряд – нижний поперечный, диаметр тот же.
• Связываем проволокой диаметром 0,8 — 1,4 мм по всем пересечениям.
• На нижнюю сетку устанавливаются разделители сеток. Их можно сделать самостоятельно из аналогичной арматуры. Шаг подставок также произвольный, — верхняя сетка не должна провисать при воздействии на неё веса человека. После окончательного монтажа каркаса можно будет добавить подставки при необходимости.
• На разделители укладывается верхняя поперечная арматура и связывается с ними.
• Далее — верхний слой арматуры вдоль пролёта. Диаметр стержней – 8 мм. Связывается на всех пересечениях.
• В торцах каркаса по каждому ряду устанавливаются П-образные изделия из арматуры, связывающие в единую конструкцию верх и низ каркаса.

Шаг вязки арматуры снип. Как правильно армировать ленточный фундамент

Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.

Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.

Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.

Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.

Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.

Как вязать арматуру под бетон. Как и чем правильно вязать арматуру для фундамента

Сочетание бетона с армированием обеспечивает любой железобетонной конструкции прочность и долговечность. Чтобы готовый металлический каркас прослужил долго и выдержал серьезные нагрузки необходимо знать, как вязать арматуру.

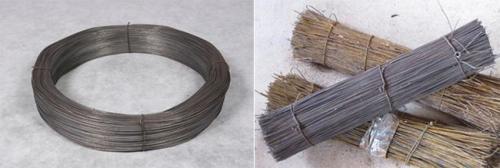

Использование специальной вязальной проволоки

Чтобы быстро и надежно произвести обвязку применяют специальную стальную обожженную проволоку круглого сечения диаметром от 0,8 до 1,2 мм для скрепления армирующих элементов. Она легко гнется, плотно прилегает к месту соединения, хорошо тянется (то есть не рвется при вязке). При работе с таким материалом от вязчика не требуется особых навыков. Этот метод с успехом применяют как для вязки арматуры железобетонной монолитной плиты, так и для армирующего каркаса  любого фундамента. Как быстро вязать арматуру, какие материалы, инструменты и приспособления для этого потребуются.

Применение крючков

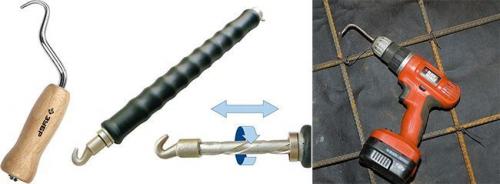

Для работы с проволокой можно применить: ручной вязальный крючок (его легко приобрести в любом строительном магазине), самодельный крючок для вязки арматуры, полу-автоматический механический крючок (стоит дороже обычного ручного) или крючок для вязания, сделанный на основе шуруповерта.

Как сделать крючок для вязки арматуры:

Вариант №1:

Берем толстый электрод или металлический пруток подходящего диаметра, один конец которого затачиваем и сгибаем под нужным углом. Из второго конца прутка выгибаем ручку (при желании можно обмотать изолентой). Крючок для вязки арматуры своими руками готов.

Вариант № 2:

Материалом для изготовления служит металлический пруток, оба конца которого затачиваем. На один конец прутка насаживаем круглую деревянную заготовку для ручки (с просверленным отверстием по диаметру чуть меньше диаметра прутка); второй конец прутка загибаем на необходимый (удобный вам) угол.

Вариант № 3:

В качестве исходного материала подойдет старая отвертка (или строительное шило), металлический конец которой затачиваем. Затем изгибаем его на необходимый угол и получаем крючок для вязания арматуры с удобной ручкой.

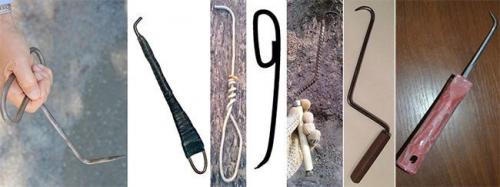

На заметку! Фото поможет вам без труда изготовить крючки для вязки арматуры.

Значительно ускоряет и облегчает производство работ вязка арматуры шуруповертом. В патрон зажимаем крюк для проволочной вязки арматуры, изготовленный из толстого гвоздя. Регулировкой вращательного усилия шуруповерта можно легко добиться необходимой плотности соединения. Чем вязать арматурный каркас: самодельными инструментами или покупными (или и теми и другими) – решайте сами.

Как работать крючком

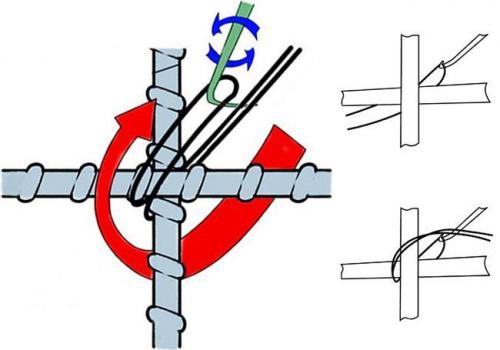

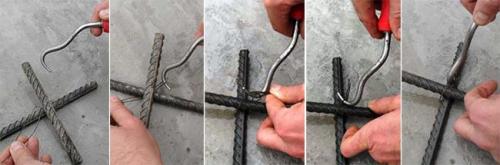

Способы вязки арматуры довольно просты и понятны. Схема поэтапной вязки арматуры:

1. Проволоку нарезаем на куски (размер подбираем экспериментально в зависимости от диаметра прутков).
2. Подготовленный кусок складываем пополам.
3. Загибаем сдвоенную заготовку вокруг места пересечения арматурных прутьев.
4. Вставляем крючок в петлю и накладываем на него свободные концы.
5. Вращаем крючок (обычно достаточно 3-4 вращательных движений) до получения плотной скрутки.

Внимание! Обвязывать арматуру по вышеизложенной технологии можно с помощью крючка любого типа.

Существует еще один способ как вязать арматуру крючком – внахлест.

1. Кусок проволоки отрезаем в два раза длиннее, чем в первом случае.
2. Складываем кусок пополам и еще раз пополам.
3. Двойной изгиб укладываем на верхний пруток.
4. Заводим два двойных куска под нижний пруток и поднимаем вверх.
5. Засовываем крючок в петлю и прижимаем к нему два свободных конца.
6. Вращаем крючок и обжимаем место соединения. Если применяем механический крючок, то с усилием тянем ручку на себя. Плотную скрутку получаем вследствие того, что поступательное движение посредством червячной передачи преобразуется во вращательное.

Применяем вязальный пистолет

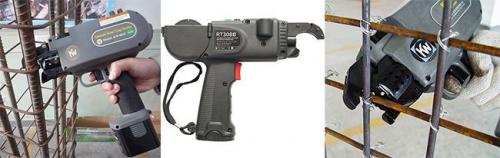

Пистолет для вязки арматуры значительно упрощает работу по созданию любого армирующего каркаса.

Удобства и плюсы применения:

• кассета с вязальной проволокой  вставлена внутрь устройства;
• ее подача происходит автоматически;
• вязальный пистолет питается от встроенного аккумулятора;
• правильная вязка арматуры с минимальным использованием ручного труда;
• автоматический пистолет для вязки арматуры позволяет сделать все скрутки с одинаковым натяжением.

Но у такого удобного и полезного устройства есть недостатки:

• невозможность проведения работ в труднодоступных местах;
• пистолет для вязки арматуры стоит дорого, поэтому его применение экономически оправдано только при проведении больших объемов работ.

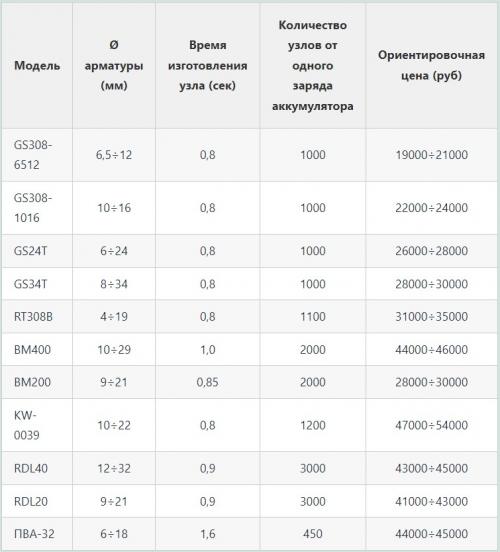

Таблица с ориентировочными ценами на основные модели, имеющиеся в продаже на строительном рынке:

Плоскогубцы и клещи

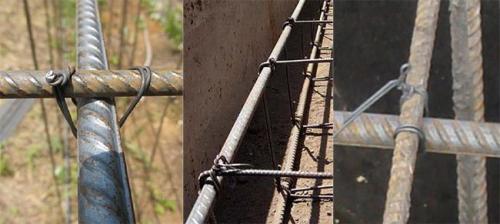

Для вязки часто применяют обычные плоскогубцы, клещи (со слегка затупленными режущими кромками) и специальные клещи для вязки арматуры (ручные или автоматические).

Нахлест арматуры в монолитной плите. Этапы строительства монолитной плиты перекрытия

Начинается строительство с составление чертежа будущей конструкции плиты. А именно, расчета толщины перекрытия, подсчета веса арматуры необходимой для армирования, марки используемого бетона. На эти параметры влияют многие факторы, которые следует учесть при составлении чертежа, самостоятельно это делать не советую, лучше заплатить проектировщику и он произведет все расчеты, а вы будете спать спокойно.

На начальном этапе возводятся вертикальные несущие опоры строения, на которые будет опираться перекрытие. Это могут быть колонны, стены из бетона или кирпича, а также и газосиликатного блока необходимой плотности.

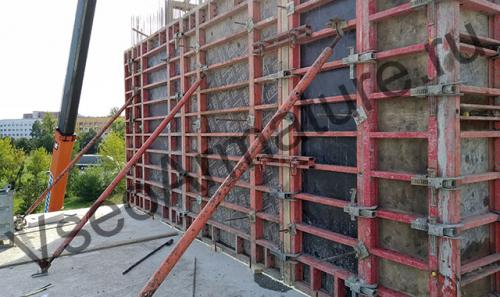

Установка опалубки под бетонные стены.

После возведения несущих опор устанавливается горизонтальная опалубка под перекрытие необходимого размера, с запасом от 30 см, для установки борта. В состав опалубки входят телескопические стойки, треноги, короны, ригеля и ламинированная фанера. Процесс монтажа опалубки проводится в следующем порядке:

1. Устанавливаются треноги. Их функция фиксировать стойки в необходимом месте в вертикальном положении.
2. Расстановка и крепление стоек к треногам. Изначально стойки выдвигаем на необходимое расстояние, в зависимости от высоты будущего перекрытия, с учетом ригелей и фанеры, например: если перекрытие высотой 3 метра, то стойку выдвигаем на 258 см, то есть 300 см отнимаем 2 ригеля по 20 см и фанеру 2 см. На стойки надеваем короны.
3. Монтируем несущие ригеля в короны стоек. Они должны выступать минимум 15 см, за корону.
4. Раскладка поперечных ригелей и выравнивание опалубки по уровню, с помощью нивелира или лазерного уровня.
5. Укладка фанеры. Шаг ригелей в пределах 40-60 см, при толщине перекрытия 15 – 22 мм. Этот параметр зависит от толщины используемой фанеры и от толщины будущей плиты.
6. Установка борта, края перекрытия. Бывают случаи, когда пробиваются по краю плиты только гвозди в качестве ориентира для армирования, а бортовая опалубка устанавливается позже, так как она может мешать процессу армирования.

Схема вязки арматуры плиты перекрытия. Требования к усилению плит

При усилении бетонной конструкции арматурой необходимо придерживаться определенных норм и рекомендаций. И в первую очередь нужно отказаться от сварочных работ. Потому что электрическая сварка нарушает структуру металла в местах соединения и этим ослабляет конструкцию.

Толщина железобетонной плиты перекрытия должна быть в 30 раз меньше расстояния между несущими стенами. А минимальный размер не должен опускаться ниже 15 см. При этом разрешается укладка арматуры всего в один слой. Но если толщина плиты выше позволенного минимума, то пруток уже должен связываться в каркас.

Рабочая арматура в плите перекрытия соединяется между собой только отожженной проволокой. Ее диаметр – от 1,2 до 1,6 мм. Пруток для каркаса необходимо подобрать сечением от 80 до 120 мм. Но можно приобрести уже готовую сетку из толстой арматуры.

Для раствора нужно выбирать только качественный цемент, а опалубку делать из строганных досок. Можно использовать влагозащищенную фанеру. В любом случае необходимо тщательно уплотнить все стыки, чтобы избежать протечки бетона.

Если в качестве подпорок под опалубку применяется древесина, то нужно подбирать столбы с диаметром в 20 см. Но лучше использовать телескопические металлические стойки. Они гораздо удобнее в работе. Их даже не потребуется покупать. Есть компании, сдающие всю опалубку в аренду.

Материалы и необходимые расчеты

Для создания хорошего бетона понадобится цемент марки 300 и выше. Наполнителями должны выступать мелкий песок и средне фракционный щебень. Для усиливающего каркаса подойдет рифленый пруток из стали А класса.

При работе поможет:

• болгарка для отрезания арматуры;
• механизм для вязки проволоки;
• оснастка для сгибания арматуры.

Прежде чем приступить к работе, необходимо выполнить расчеты. Сначала нужно найти толщину будущего железобетонного перекрытия. Для этого требуется замерить расстояние между капитальными стенами. Результат поделить на 30 и умножить на 1,2 (коэффициент запаса).

Например, если от стены до стены 8 метров, то: 800 : 30 × 1,2 = 32. Толщина перекрытия в этом случае должна составлять 320 мм. Но для уверенности лучше проконсультироваться у эксперта. Ведь всегда нужно учитывать все нюансы.

Затем подсчитывается количество уровней арматуры в плите перекрытия. И поскольку толщина плиты в нашем примере больше 150 мм, то уже необходимо применять двухуровневое усиление. Используя рифленый пруток сечением до 12 мм, нужно связать две сетки с ячейкой от 200 до 400 мм.

Как армировать плиту 15 см. Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/armatura-dlya-plity-fundamenta-kak-pravilno-vyazat-armaturu-dlya-monolitnoy-plity-obshchie

Как закрепить второй ряд арматуры. Как сделать армирование армопояса дома без проблем?

Армированный пояс — строительная железобетонная конструкция, которая устанавливается по периметру несущих стен для укрепления.

Прочность армопояса повышается за счет установки в опалубку армокаркаса и заливкой его бетоном марки М 200/М 250.

Как доказывает практика эксплуатации таких стеновых конструкций, благодаря армопоясу они становятся очень прочными и не подвергаются разрушению даже в процессе движения или проседания грунта.

Из-за таких прочностных характеристик эту конструкцию еще называют сейсмопоясом и разгрузочным поясом.

Для того чтобы армированный пояс получился качественным, а дом надежным, застройщик должен правильно подобрать арматуру и закладные детали, соблюсти схему вязки каркаса и выполнить профессионально его укладку в опалубку.

выполняют в обязательном порядке для домовладений, возведенных из блоков, созданных на базе легких бетонов . В таком случае он способен принять на себя неравномерное распределение нагрузок, таким образом, сохраняя стеновые конструкции от разрывов.

Это объясняется тем, что бетон в усиливающем поясе на порядок устойчивее к сжимающим нагрузкам, чем легкие блоки.

А интегрированная в его тело арматура дополнительно противодействует разрушению , которое может возникать при растягивающей нагрузке.

Вследствие функционирования тандема из этих 2-х материалов, армопояс на блочных стенах способен удержать намного большие напряжения, чем нормативные.

Сейсмопояс образует нужное ребро жесткости в газосиликатной стене и тем самым препятствует ее разрушению.

Армопояс в обязательном порядке устанавливают перед укладкой плит перекрытий и мауэрлата. В последнем случае стена защищена от точечных перенапряжений в стеновых блоках, возникающих при строительстве стропильной системы кровли, которые способствуют образованию трещин и сколов.

Это также возможно, если анкера мауэрлата будут напрямую подсоединены к внешней стенке. При устройстве системы висячих стропил, защитный пояс также выступает в качестве распорной конструкции , распределяющей кровельную нагрузку на все здание.

Основным требованием, которое предъявляется к устройству армированной защитной полосы ее неразрывность по контуру, что обеспечивается созданием железобетонной конструкции с использованием сплошной опалубки и армированного каркаса и одномоментной заливкой бетонного раствора.

Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

Прутки без насечек используются только для поперечных компоновок.

Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются :

1. Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
2. Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
3. А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
4. Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
5. Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2.5 раза.
6. Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
7. Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/shema-vyazki-armatury-dlya-plitnogo-fundamenta-pravilnaya-vyazka-armatury-kryuchkom
