Способов подключения труб к основной магистрали без задействования сварки существует несколько. Одни из них относят к числу неразъемных, разобрать которые без разрушения трубопровода практически невозможно. Другие представляют собой разъемные сочленения, которые без особого труда демонтируются, а в случае необходимости и собираются повторно.

Выбор варианта зависит от того, из какого материала произведена труба.

Соединить трубы без сварки, не имея при этом особых навыков – посильная задача даже для начинающего мастера; нужно лишь строго соблюдать инструкцию монтажа

Весь трубный прокат делится на две основные группы:

• жесткий – трубы, выполненные из чугуна, меди и стали;
• гибкий – изделия выполнены из полимерных материалов (полипропилена, металлопластика, полиэтилена).

В основе такого разделения лежит необходимость задействования большей площади зацепления в момент соединения деталей полимерных конструкций. Для сравнения: врезку труб из металла можно выполнить в ограниченных условиях, задействуя минимальную площадь зацепления состыковываемых деталей.

Как нарастить трубу без сварки. Ремонт водопроводных труб без сварки: 12 разных решений проблемы

7 мин.

Водоснабжение

К сожалению, пока не придумали ни вечный двигатель, ни супернадежные конструкции, которые бы имели просто невероятный срок службы. Поэтому рано или поздно каждое сооружение преподносит владельцам неприятный сюрприз. Настоящими ЧП становятся протечки в тех системах, которые имеют трубопровод. Причин аварии может быть несколько, но последствие всегда одно — невозможность пользоваться этим благом цивилизации. Особенно часто дефекты обнаруживаются в водопроводе, которым хозяева пользуются ежедневно и всегда интенсивно. Появление течи в таких системах не редкость, причем повреждения обнаруживаются как в металлических, так и в пластиковых трубах. Если в доме может возникнуть такая ситуация, то хозяевам лучше заранее узнать, как делают ремонт водопроводных труб без сварки.

Трубы и способы их спасения

Протечку (свищ) может спровоцировать множество факторов — например, небрежность при эксплуатации, монтаж, проведенный не совсем корректно, сильная изношенность материала. Причем неприятности случаются и с традиционными металлическими изделиями, и с трубами из различных видов пластика.

Методов устранения протечки есть несколько:

1. Химический. В этом случае используют состав, который в состояние остановить воду, заклеив дефект. В роли «спасителя» выступает силиконовый герметик, или другая разновидность клея.
2. Механический. Такой ремонт состоит в применении подручных средств. Как правило, в ход идут жгуты, саморезы, хомуты, самодельные «затычки» и т. п.
3. Комбинированный. Этот использование обоих способов сразу, поэтому такая «массированная атака» считается более эффективной.

Любой ремонт водопроводных труб без сварки может производиться двумя способами: воду или перекрывают, или нет. Решение зависит только от размеров течи, а также от участка, которые она «осчастливила». Если отверстие имеет диаметр не более 3 мм, то работу можно проводить, не перекрывая воду, но действовать надо шустро. Большие размеры «пробоины» не позволяют обойтись без этого этапа. Но перед тем как начинать серьезное «исследование» масштабов «трагедии», центральный вентиль перекрыть необходимо.

Что делать, когда обнаружилась течь?

После перекрытия подачи воды стараются минимизировать урон, который свищ способен нанести хозяевам и их соседям. Для этой цели под течь укладывают большой кусок ветоши. Однако лучшим вариантом будет емкость (таз или ведро), так как вода будет течь еще какое-то время после перекрывания вентиля.

После того как «течь перестает течь», поломку либо устраняют самостоятельно, либо вызывают сантехника, когда «фонтанов» слишком много. Если принято решение справиться с проблемой без помощи специалиста, то первым делом ждут высыхания места «аварии». Мастер в этом время должен найти причину возникновения дефекта.

Эта последовательность действий относится к водопроводу. Если протечка обнаруживается в централизованной системе отопления, то специалистов вызывают незамедлительно. Чтобы не устроить горячий потоп, под место протечки устанавливают емкость. Когда такой возможности нет, так как не позволяет место, на полу под отверстием расстилают толстое одеяло.

Механические способы ремонта трубопровода

Эти методы довольно многочисленны, так как мастера с успехом используют разные подручные материалы.

Сварка композитной арматуры. Соединение стеклопластиковой арматуры

От того насколько правильно соединена стеклопластиковая арматура будет зависеть весь успех строительного проекта.

Ведь если вы хотите построить прочное здание, которое прослужит немало лет, то надо заложить крепкий каркас здания. А для этого необходимо точно знать, как обращаться с композитной арматурой и как ее соединять.

Как правильно соединять стеклопластиковую арматуру и какими способами? Все знают, что для соединения металлической арматуры нужна сварка, а вот с композитной такой метод неприемлем, она требует совсем другого способа вязки, такого как:

• Крючки специального назначения и стальная проволока для вязания. Это два самых простых и экономически выгодных способа, чтобы связать композитную арматуру разного диаметра.
• При крупномасштабных стройках используются так называемые механические и электрические вязальные пистолеты. С их помощью армирование каркасов происходит быстрее и проще с точки зрения физического труда, а это важно, когда строительный объект очень большой.
• Однако, если размеры стройки не внушительных размеров, то можно обойтись пластиковыми хомутами для вязки арматуры. Они позволят быстро и качественно соединить материалы, при это не покупать дорогостоящий инструмент.
• Клипсы из пластика - еще один просто способ связать прутки. Во время работы они удерживают арматуру в положенном месте и не позволяют ей сдвигаться. С их помощью можно быстрее соединить арматуру, чем при других способах, ведь не надо ничего связывать, а просто правильно вставлять. Но все же они не так надежны, как соединение вязальной проволокой. Такие клипсы могут использоваться только для композитной арматуры.

От каких факторов зависят способы вязки элементов армирования:

• Насколько объемный проект. Если необходимо построить здание, у которого большая площадь, то ручную вязку применять нецелесообразно, потому что на это уйдет много времени и сил.
• Спецификация построек. В промышленном строительстве использование пистолетов будет самым надежным и правильным выбором. С их помощью работу можно сделать в разы быстрее и качественней.
• Прочность конструкции. Вязка композитной арматуры с помощью хомутов или клипс не может дать полную гарантию того, что арматура останется на месте во время заливания бетона, а это приведет к нарушению каркаса и может иметь необратимые последствия.

Таким образом можно сказать, что технология соединения композитной арматуры довольна проста и не требует особой квалификации от строителей, а ввиду того, что она еще и намного легче, чем стальная арматура, работать в ней в принципе легче.

Московский завод полимерно-композитных конструкций предлагает приобрести стеклопластиковую арматуру от производителя. Покупатель может сам удостовериться в качестве нашей продукции, просмотрев ее перед покупкой. Бесплатная доставка по Москве и Московской области (до 20 км) осуществляется при покупке композитной арматуры от 10000 погонных метров.
Звоните, оставляйте заявки, и наши специалисты с вами свяжутся.

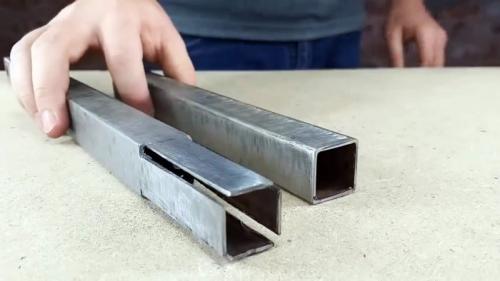

Как соединить профильную трубу без сварки. Процесс соединения двух одинаковых профильных квадратных труб без сварки

Откладываем от конца одной из труб 6 см и отмечаем на внешних сторонах поперечное сечение. Вдоль угловых линий схождения смежных сторон проводим с двух сторон в непосредственной близости параллельные прямые линии.

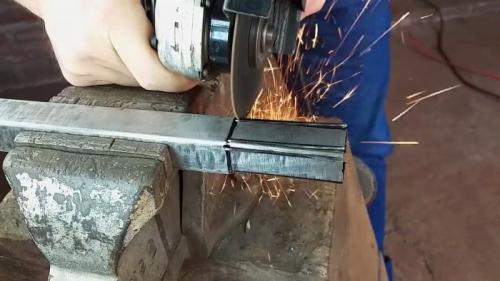

Зажимаем размеченную трубу в тиски и с помощью болгарки выполняем прорези от торца до отмеченного поперечного сечения по всем проведенным восьми прямым линиям. Подрезаем вырезанные угловые фрагменты по отмеченному поперечному сечению и удаляем их.

Долговечные диски для УШМ на АлиЭкспресс со скидкой - http://alii.pub/61bjly

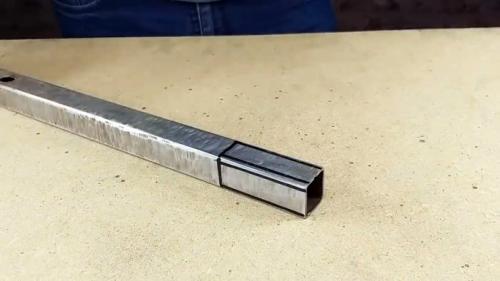

На оставшихся четырех лепестках избавляемся от острых кромок и заусенцев. Слегка сжимаем лепестки к центру трубы и на их концы насаживаем вторую профильную квадратную трубу, стараясь продвинуть ее по лепесткам вначале руками, а затем ударами молотка по свободному концу продвигаемой квадратной трубы. Продвижение продолжаем до тех пор, пока торец насаживаемой трубы не достигнет отмеченного поперечного сечения и не перекроет все прорези.

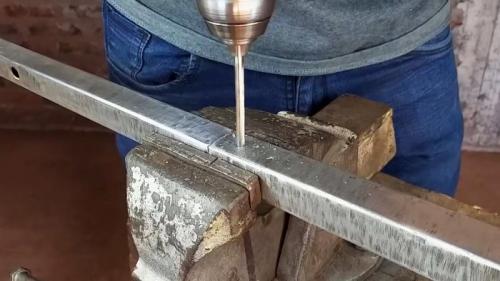

От линии схождения торцов труб на насаживаемой трубе отмечаем центры двух сквозных отверстий на расстоянии соответственно 2 и 4 см, которые выполняем с помощью дрели.

В образовавшиеся отверстия вставляем винты и наворачиваем на них гайки, которые затягиваем с помощью ручной крестообразной отвертки и гаечного рожкового ключа.

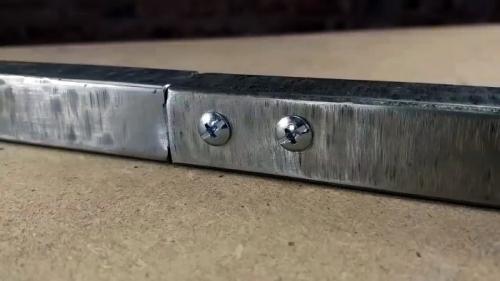

Полученное соединение по точности и прочности ни в чем не уступает неразъемному соединению посредством сварки.

Соединение арматуры внахлест. Величина нахлеста при соединении арматуры по СНИП

Санитарные Нормы и Правила от 2003 года (сокращенно СНиП) описывают все виды соединений арматур, существующих на данный момент. Стыки внахлест создаются без использования сварочных аппаратов, этим они отличаются от механических (для которых используют муфты и специальное оборудование) и сварных (для которых соответственно нужен сварочный аппарат). Стыки внахлест существуют трех типов:

1. Стержни с крюками, лапами (загибами) на концах.
2. Стержни, у которых прямой конец (с приваркой или монтажом на пересечении арматур).
3. Стержни с прямыми концами (профильные).

Санитарные Нормы и Правила от 2003 года рекомендуют соединять внахлест арматуры сечением до 40 мм. В свою очередь, мировой аналог строительных норм, а именно ACI 318-05 утверждает максимальное допустимое значение сечения стержней 36 мм. Обусловлено это отсутствием доказательной базы надежности соединений большего диаметра, так как испытания не проводились. Также во время вязки, стоит оставлять определенное свободное пространство вокруг нахлеста.

Надо учитывать, что минимальное расстояние, которое нужно оставить для запаса, как по горизонтали, так и по вертикали составляет 25 мм. Однако, если само сечение арматуры больше 25 мм, то и запас нужно рассчитывать, согласно шагу диаметра. Наибольшим расстоянием между элементами является 8 сечений стержня. Но при использовании в вязке проволоки расстояние сокращается до 4 сечений.

Не рекомендуется использовать вязку на участках наибольшего давления, так как место соединения не рассчитано на подобные нагрузки, а лишь на крепление арматур и поддержание их в качестве единой конструкции.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/stykovye-soedineniya-armatury-bez-svarki-stykovka-armatury-pri-pomoshchi-svarki

Болтовое соединение профильной трубы. Можно и без сварки: 5 легких способов соединить профильную трубу

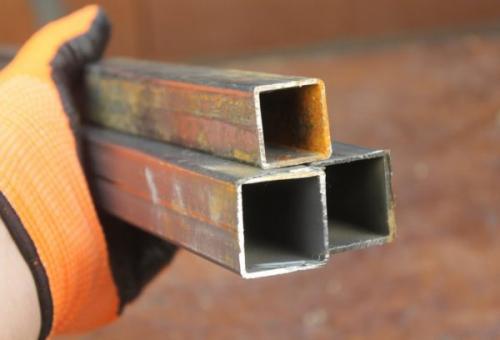

Если под рукой нет инвертора или вам просто нужно сделать из профильной трубы разборную конструкцию, рекомендуется использовать элементы с болтовым крепежом. С помощью таких крепежей можно собирать не только мобильные, но и стационарные конструкции. А для работы понадобится только набор слесарных инструментов с гаечными ключами!

5 легких способов соединить профильную трубу

Как соединить профильную трубу без сварки?

Есть несколько методов соединения, которые в зависимости от способа выполнения делятся на:

• жесткие (использование фланцев, «крабов», фитингов и муфт);
• плавающие (сюда относятся такие элементы, как клипсы и стяжки).

Рассмотрим каждый из способов более детально.

Есть разные способы соединения профильной трубы

Цены на профильные трубы

профильные трубы

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

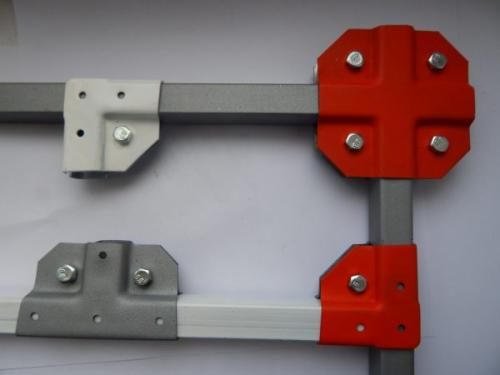

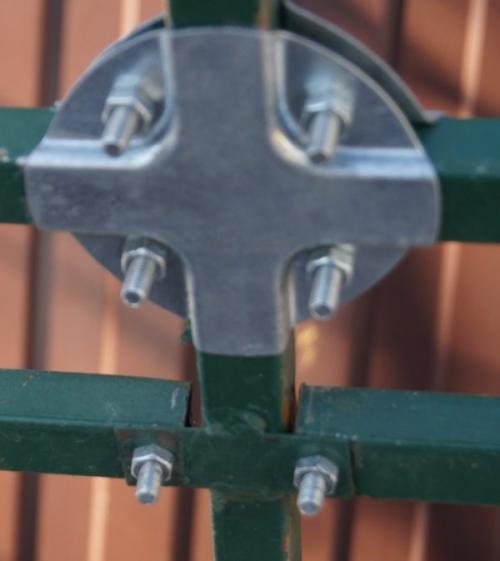

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы , парники ;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки , навесы;
• опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

На заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.

Минусы

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Цены на краб-системы для профильных труб

краб системы для профильных труб

Способ №2. Хомуты

Для соединения труб с ограждениями используются хомуты с болтами, состоящие из 2-х половин. Одна часть устанавливается на потолок/стену. Вставляется труба, ее положение фиксируется второй половиной за счет стягивание болтов. Данный способ соединения называется клипсой.

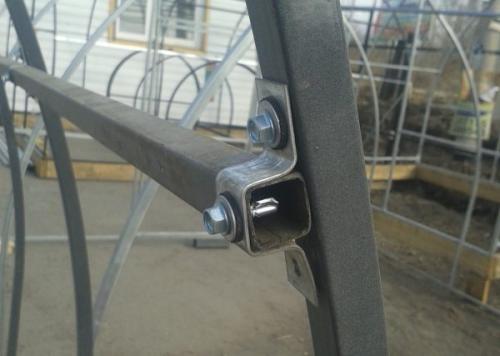

Хомут для соединения квадратных труб

Если правильно подобрать размеры, элементы собираются без провисов. С помощью регулируемых хомутов можно соединять трубы с любым сечением. Но важно помнить, что стальные профили нужно соединять хомутами из стали, а полимерные – элементами из пластика.

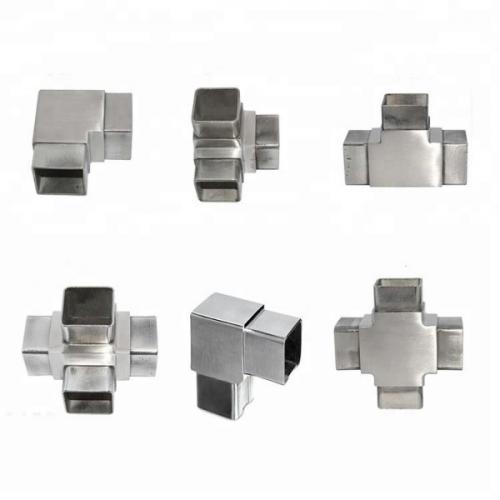

Способ №3. Фитинги

Если профильные трубы необходимо соединить с загибами и ответвлениями, на торцы ставятся специальные крепежи – фитинги. Есть фитинги для наружного и внутреннего применения, а по своему назначению они делятся на:

• крестовины, тройники (чтобы создавать ответвления разного или одинакового сечения);
• муфты (чтобы стыковать прямолинейные участки);
• угольники (чтобы создавать колени и повороты для изменения направления трубы).

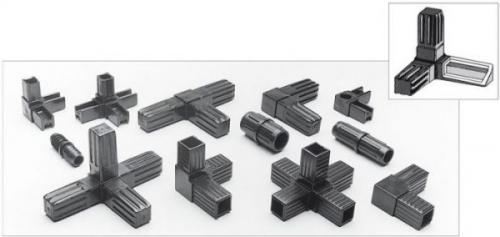

Труба устанавливается внутрь фитинга

Фитинг устанавливается внутрь трубы

Алгоритм сборки выглядит следующим образом:

• вначале на торцы нужно надеть обжимные гайки;
• затем нужно установить кольца – зажимные/прижимные/уплотнительные;
• после этого надевается фитинг;
• в конце нужно затянуть гайки на торцах, чтобы скрепить детали.

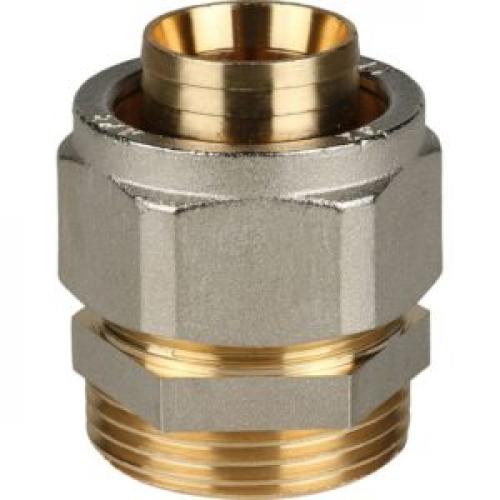

Фитинг для соединения труб круглого сечения

Цены на соединитель для профильных труб

соединитель для профильных труб

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

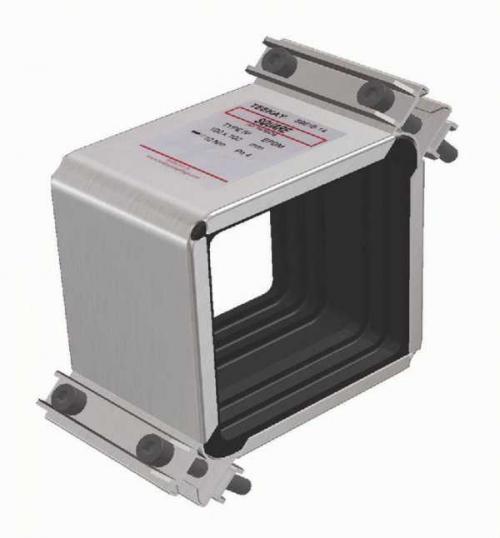

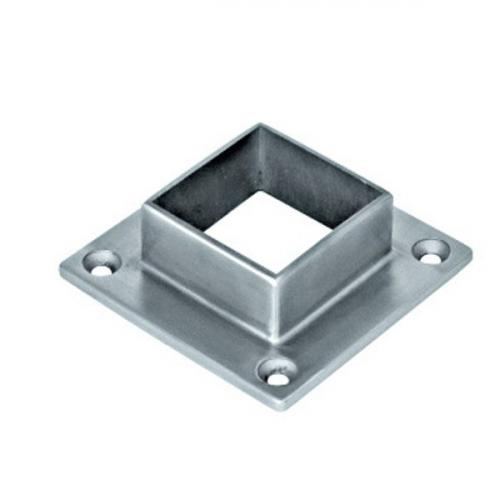

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

1. Прокладка должна быть одна, не больше, иначе снизится герметичность.
2. Каждые один-два года состояние прокладки следует проверять.

Как нарастить профильную трубу без сварки. Способы соединения профильных труб без сварки

В зависимости от сложности конструкции крепят профильную трубу без сварки краб-соединителями, хомутами, муфтами, фитингами, фланцами. По способу выполнения крепежи могут быть:

• плавающими ― стяжки, клипсы;
• жесткими ― краб-элементы, муфты, фитинги, фланцы.

Краб-системы

Это универсальное крепление профильной трубы с сечением квадратной и прямоугольной формы без сварки. Крабы выполнены из двух и более частей, которые после установки стягивают болтами, для плоскостного и объемного крепления деталей конструкций. Половинки сделаны из металла толщиной 1,5 мм с цинковым или покрытием из стойких полимеров.

В зависимости от назначения выпускают следующие типы:

• Т-образные соединяют 3 трубы;
• Г- образные крепят 2 профиля;
• Х-образные фиксируют 4 трубы;
• объемными элементами соединяют без сварки 3 профильные трубы на углах конструкции или 4 внутри.

Разновидности креплений профильных труб краб-системой

В домашнем хозяйстве краб-систему применяют для сборки без сварки:

• парника, теплицы;
• летней душевой и кабинки для переодевания;
• навеса, каркаса беседки;
• легкого ограждения, опоры для вьющейся растительности;
• вольеров и клеток для содержания животных;
• лавочек, скамеечек, стеллажей;
• временного соединения на время ремонта сварных конструкций.

Краб-система зарекомендовала себя как надежное соединение по прочности не уступающее сварке.

К достоинствам также относятся:

• возможность многократной сборки/разборки конструкций;
• способ монтажа без сварки доступен даже неквалифицированным работникам;
• универсальность применения;
• невысокая себестоимость монтажа без сварки за счет низкой цены крепежных деталей;
• долговечность, для закрытых конструкций до 50 лет.

Недостатки тоже есть:

• невозможность соединения профильной трубы без сварки с размерами больше 40х40 мм;
• возможна установка только под углом 90⁰;
• необходимость регулярного подтягивания гаек;
• при чрезмерной нагрузке на разрыв возможно вытаскивание профильных труб из креплений;
• необходимость защиты мест соединения от ржавчины, поскольку в них скапливается влага.

Хомуты

Если нужно скрепить профильный трубопрокат с ограждением, применяют хомуты с болтами, которые состоят из двух частей. Одну половину устанавливают на стену или потолок. Положение вставленной трубы фиксируют второй половиной, стягивая болты. Такое соединение называют клипсой.

Хомут для соединения квадратных труб

При правильно подобранных размерах монтаж выполняется без провисов. Регулируемыми хомутами можно крепить профили любого сечения. При монтаже следует учитывать, что хомуты для крепления профильной трубы из стали должны быть сделаны из того же материала, а полимерной из пластика.

Фитинги

Когда требуется соединить профильные трубы с ответвлениями и загибами, на торцы устанавливают специальные крепежные детали ― фитинги. Есть варианты для соединений внутри помещения и на улице. По назначению они могут быть сделаны в виде:

• тройников и крестовин для создания ответвлений одинакового или разного сечения;
• угольников, которые устанавливают на поворотах и коленах, если нужно изменить направление трубопровода;
• муфт для стыковки прямолинейных участков.

Труба устанавливается внутрь фитинга

Фитинг устанавливается внутрь трубы

Сборку фитингов выполняют в следующем порядке:

• на торцы надевают обжимные гайки;
• устанавливают зажимные, прижимные и уплотнительные кольца;
• затем надевают фитинг;
• детали скрепляют затягиванием гаек на обоих торцах.
