При возведении строительных сооружений из железобетона, ключевым моментом является создание расчётного металлического каркаса и удержание его конструкции во время заливки. Если, назначение рабочих стержней из арматуры вопросов не вызывает, то задачи вспомогательных элементов каркаса требуют пояснения.

В данной статье рассматриваются различные элементы арматурных каркасов. В том числе хомуты из арматуры, которые обычно делают из стальных прутьев. Другой класс хомутов — пластиковые хомуты, которые чаще применяются при работе с пластиковой арматурой. Далее рассмотрим все эти и другие элементы подробнее.

Поддерживающие элементы железобетонных конструкций

Даже, при строительстве малоэтажных домов, а тем более, при возведении высоток, применяется армированный бетон. Из него выливаются самые ответственные конструкции обвязки, которые придают прочность всему строению:

• фундамент;
• стены подвала;
• перекрытие под крышу;
• плиты;
• колонны;
• балки.

Заливка этих монолитных сооружений делится на этапы и, прежде, чем жидкий раствор заполнит подготовленную форму, требуется собрать армирующий металлический каркас. Он придаст будущей конструкции необходимую прочность и предохранит от растрескивания, позволит уменьшить количество расходуемого бетона и вес всего сооружения. Его основу составляют стальные пруты (рабочая арматура), которые хорошо выдерживают растягивающие усилия. Их функция состоит в том, чтобы лишить бетон его слабого места – ведь он хорошо выдерживает сжатие, а при растягивании легко растрескивается.

Сборка каркаса из арматуры осуществляется при помощи вспомогательных металлических частей, которые выполняют свои функции при возведении, заливке и эксплуатации конструкции. Они выполняют важную роль наряду с основными элементами, а при их отсутствии или неправильной установке, все инженерные расчёты окажутся неверны, что может привести к печальным последствиям. К их числу относят:

• хомуты для арматурных каркасов;
• стягивающие шпильки;
• поддерживающие каркасы;
• фиксирующие элементы (вязальная проволока, пластиковые хомуты, фасонные фиксаторы и др.);

Что такое хомуты из арматуры.

Хомуты из арматуры — поперечные стягивающие элементы арматурного каркаса. В первую очередь хомуты из арматуры применяются в стержневых конструкциях. В плитах в роли поперечной стяжки выступает стальная сетка.

Хомуты из арматуры выполняют несколько важных функций:

• противодействие поперечным нагрузкам (прогиб, кручение);
• предотвращение диагонального трещинообразования;
• создание опоры для рабочей арматуры при сборке каркаса;
• удержание несущих стержней от деформации и смещения при заливке.

Обычно, для их изготовления используются стальные прутья с гладкой поверхностью, реже с рифлёной. Если, они выполняются из рифлёной сварной арматуры, то оконечности хомутов не загибают, а связывают – марка такой стали довольно мягкая, и ей требуется дополнительная фиксация. При использовании гладкого железа, концы изделий изготавливают в виде удерживающих крюков.

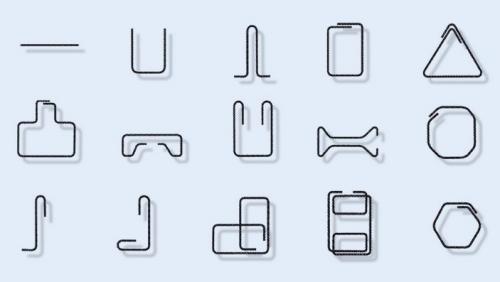

Форма хомута повторяет контур изготавливаемой железобетонной конструкции в поперечном разрезе, но, периметр металлической рамки слегка уменьшен, для того, чтобы бетон покрывал его защитным слоем, предохраняющим от коррозии или возможного пожара.

В зависимости от вида основной нагрузки, хомуты изготавливаются в трёх разновидностях:

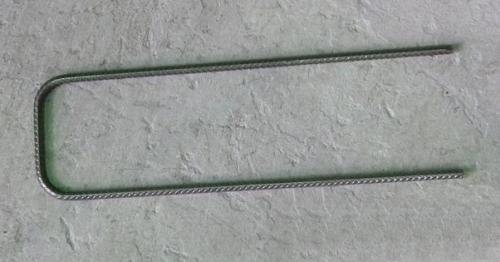

• открытые (пэшки);

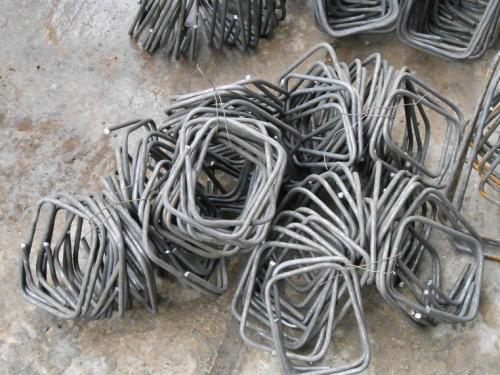

• закрытые (рамки);
• на кручение (усиленные)

Первый вид (пэшки), применяются в срединных балках, где преобладает нагрузка на изгиб. Они, так же, используются для усиления наиболее нагруженных частей фундамента, плит и перекрытий. Ими дополнительно армируют углы, места установки дверей и окон.

Хомуты для фундамента. Основные ошибки армирования ленточного фундамента.

Фундамент в процессе эксплуатации подвергается различным нагрузкам от веса самого дома, от движения грунтов и от морозного пучения. При давлении дома нижняя часть испытывает нагрузку на растяжения, верхняя на сжатие. Так же необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента. Неправильное армирование ленточного фундамента может привести к его разрушению, и, как следствие, разрушению стен и всего здания. Поэтому к армированию ленточного фундамента надо подойти очень серьезно, фундамент - основа всего здания. В этой статье мы приведём подробные чертежи и схемы армирования ленточного фундамента .

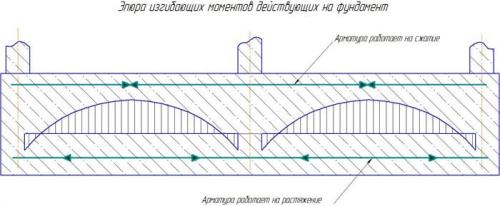

Чертёж 1. Нагрузки действующий не фундамент дома

Основную нагрузку на сжатие воспринимает бетон, а на растяжение арматура. Поэтому необходимо армировать нижнюю и верхнюю части фундамента. Армирование средней части фундамента смысла не имеет, так как он почти не испытывает нагрузок.

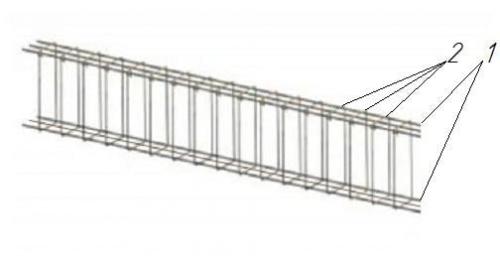

Чертёж. 2 Схема армирования каркаса ленточного фундамент; 1 - продольные стержни, 2 - хомуты

Продольная арматура, воспринимает основные нагрузки, она укладывается в нижней и верхней части фундамента. Для продольных стержней используется горячекатаная стержневая арматура класса А3. Если высота фундамента больше 150 мм, то необходимо установить вертикальную и поперечную арматуру. Для нее обычно используется горячекатаная стержневая гладкая арматура класса А1 диаметром 6-8мм. Поперечное и вертикальное армирование лучше выполнить единим хомутом, который свяжет армирование в единый каркас. Продольная арматура должна быть расположена внутри каркаса. Связка арматуры в единый каркас ограничивает распространение трещин в бетоне и закрепляет арматурные стержни в нужном положении. Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.
Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.
Продольная арматура
7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.
Поперечное армирование
7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Хомуты работающие на кручение.

В настоящем Руководстве изложены основные принципы конструирования наиболее массовых элементов из тяжелого бетона, а также приведены подробные данные по армированию конструкций, анкеровке и стыковке арматуры, конструированию арматурных изделий и закладных деталей и др.

Настоящее Руководство можно использовать и при конструировании предварительно напряженных элементов (в части обычной арматуры) наряду с указаниями специальных руководств.

Руководство разработано в соответствии с положениями главы СНиП II -21-75 «Бетонные и железобетонные конструкции».

Буквенные обозначения, приведенные без пояснения, соответствуют обозначениям главы СНиП II -21-75.

Приведенные в Руководстве рисунки не должны рассматриваться как примеры графического оформления рабочих чертежей.

Руководство разработано ГПИ Ленинградский Промстройпроект (инж. Г.Г. Виноградов) с участием ЦНИИпромзданий и НИИЖБ Госстроя СССР. При этом были использованы материалы НИЛФХММа и ТПа Главмоспромстройматериалов, КТБ Мосоргстройматериалов и Гипростроммаша Минстройдормаша СССР.

Замечания и предложения по Руководству просьба направлять по адресу: 196190, Ленинград, Ленинский проспект, д. 160, Ленинградский Промстройпроект.

Рекомендовано к изданию решением технического совета Ленинградского Промстройпроекта.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения / ГПИ Ленингр. Промстройпроект Госстроя СССР, ЦНИИпромзданий Госстроя СССР, НИИЖБ Госстроя СССР. - М.: Стройиздат, 1978.

Руководство содержит положения главы СНиП II -21-75 и материал, необходимый проектировщикам, занимающимся конструированием бетонных и железобетонных элементов зданий различного назначения, в основном для промышленного строительства. Приведены способы конструирования наиболее распространенных конструкций сборного и монолитного исполнения с армированием как сварными, так и вязаными арматурными каркасами и сетками.

Даются также рекомендации по проектированию арматурных изделий и закладных деталей.

Руководство предназначено для инженеров и техников - проектировщиков, а также для студентов строительных вузов.
