Пример арматуры с гладким и периодическим профилем. Пособие Армирование элементов монолитных железобетонных зданий. Пособие по проектированию

Пример арматуры с гладким и периодическим профилем. Пособие Армирование элементов монолитных железобетонных зданий. Пособие по проектированию

ФГУП «НИЦ «Строительство»

НИИЖБ им. А.А. Гвоздева

Данное Пособие предназначено для использования при проектировании элементов зданий из монолитного железобетона и восполняет пробел, касающийся их армирования. В нем приведены последние разработки НИИЖБ по эффективным арматурным сталям, таким как стержневая классов А500С и А500СП и поставляемая в мотках, классов А500С и В500С, в том числе промежуточных диаметров, винтовая и канатная арматура.

Предлагаются новая методика расчета зданий на аварийные нагрузки и рекомендации по их проектированию с учетом предотвращения прогрессирующего обрушения.

В приложениях к пособию приводятся конструктивные требования к армированию основных элементов зданий из монолитного железобетона и примеры конструирования армирования этих элементов в реальных проектах.

Одобрено конструкторской секцией НТС НИИЖБ 13 сентября 2007 г.

Утверждено приказом ФГУП «НИЦ «Строительство» от 17 сентября 2007 г. № 181.

Материалы Пособия могут быть использованы как в практическом проектировании монолитных зданий, так и в учебном процессе по строительным специальностям.

Рецензенты: д-р техн. наук, проф. А.С. Залесов и д-р техн. наук, проф. В.А. Клевцов.

Замечания и предложения следует направлять в НИИЖБ - филиал ФГУП «НИЦ «Строительство» (тел. 174-75-09, www . niizhb . ru , Россия, 109428, г. Москва, 2-я Институтская ул., 6).

Горячекатаная арматура это. Особенности, свойства, разновидности строительной арматуры

Строительная арматура представляет собой стальные стержни, которые в процессе строительства соединяют в каркас, способствующий созданию прочности всех элементов здания.

Это, чаще всего, вспомогательная конструкция, которая помогает распределить нагрузки, увеличить несущую способность конструкции. Применяется в строительстве железобетонных зданий и в устройстве фундамента.

Усиливает свойства бетона, не дает ему растрескаться. Обладает всеми требуемыми свойствами: прочность, пластичность, морозо- и жароустойчивость, коррозийная устойчивость.

Стальная арматура бывает горячекатаная стержневая и холоднокатаная (холоднотянутая) проволочная. Наиболее широко применима горячекатаная стержневая арматура, имеющая вид длинного стержня с гладким или периодическим профилем (другими словами, с гладкой или ребристой поверхностью).

Арматура периодического профиля пользуется большим спросом, т.к. имеет лучшее соприкосновение с бетоном. Однако периодический профиль является источником определенных концентраторов напряжений и снижает прочность стали. Поэтому, если не требуется сцепление с бетоном, используют материал с гладкой поверхностью. Стержни выпускают диаметром от 6 до 40 мм.

Стержневая арматура изготавливается из легированной стали. Это означает, что сталь для усиления прочности легируется (сплавляется) кремнием и марганцем. Иногда добавляют хром и титан.

Легирование производится путем введения в расплав дополнительных веществ, улучшающих физико-механические свойства стали. Так добиваются особой прочности металлических изделий, устойчивости к коррозии, износостойкости. При изготовлении каркаса стержни арматуры сваривают или соединяют путем вязки, при помощи вязальной проволоки.

Холоднотянутая проволочная арматура имеет диаметр от 3 до 12 мм. Изготавливается из низкоуглеродистой стали (обычная арматурная проволока: класс В-I) или из углеродистой стали (высокопрочная проволока класса В-II). Также бывают гладкие и рифленые (класс Вр-I или Вр-II). Проволоку класса В- I применяют для ненапрягаемой арматуры. Класс В-II – для напрягаемой. Высокопрочная проволочная арматура – качественный товар, однако менее востребован, нежели стальные стержни. Во-первых, стоимость проволоки выше. Во-вторых, она требует применения сверхпрочного, высококачественного бетона.

Еще одним видом арматуры являются канаты, которые скручивают из нескольких (2-19) проволок с гладкой поверхностью. Наиболее ходовые – семипроволочные, изготавливаемые путем свивки по спирали шести проволок диаметром от 1,5 до 5 мм вокруг прямолинейной центральной проволоки.

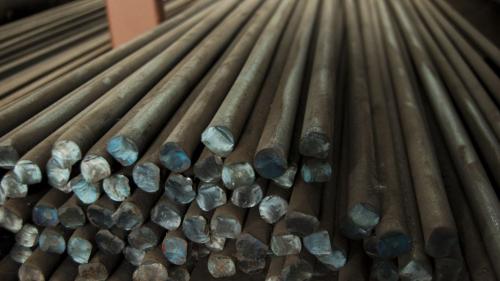

Гладкая арматура диаметры. Арматура рифленая и гладкая

В строительстве арматурой называют стальные пруты, которые используют для создания плоского или пространственного каркаса. Он воспринимает несущую нагрузку и упрочняет бетонные конструкции. Арматура активно используется при производстве ЖБИ, закладке бетонного фундамента, в монолитном строительстве.

Металлопрокат делится на несколько видов:

• По материалу изготовления: металлический (стальной) и композитный.
• По технологии производства: горячекатаный и холоднокатаный.
• По узору поверхности: рифленый и гладкий.

Разберем рифленую и гладкую арматуру подробнее.

Рифленая арматура

Отличие рифленой арматуры заключается в наличии на ее поверхности поперечных равноудаленных выпуклостей и вогнутостей (насечек), которые расположены в винтовом направлении. Это придает стержню дополнительную прочность и улучшает его сцепление с бетонным раствором. В результате, стальная рифленая арматура приобретает следующие свойства:

1. Минимальный риск выскальзывания из бетона: насечки «фиксируют» прутья внутри ЖБИ.

2. Достаточная гибкость: сталь хорошо воспринимает и перераспределяет нагрузки, вибрацию.

3. Устойчивость к коррозии: в стальной сплав вводят легирующие добавки (к примеру, марганец), которые повышают сопротивление металла к воздействию воды.

4. Простой монтаж: каркас из рифленой арматуры быстро собирается при помощи сварки или вязальной проволоки, сохраняет геометрию на протяжении долгого срока.

Маркировка и обозначения изделий

Прутья отличаются друг от друга стальным сплавом, диаметром, технологией изготовления и другими характеристиками. Эти параметры «зашифрованы» в маркировке изделий. Что означают разные обозначения?

1. Класс прочности: A-I, A-II и так далее до A-VI. Чем выше значение, тем прочнее профиль. Рифленая арматура выпускается в классах прочности от A-II (А 300), А-I бывает только гладкой.

2. Особые свойства. Обозначаются литерами К (коррозионное стальное изделие с дополнительной защитой), С (подходит для сварки), Т (упрочненный прокат).

3. Диаметр. Следующее обозначение в маркировке — диаметр прутка.

Для маркировки металлопроката используются не только буквы и цифры, но и цветовые метки. Кончик прута окрашивается в красный (A600), зеленый (A800) или синий цвет (A1000). Реже встречаются другие обозначения, указывающие на технологию производства.

Сфера применения рифленой арматуры

Использование металлопроката зависит от марки стали, класса прочности и диаметра изделия. Чем больше диаметр, тем прочнее рифленый прут, и тем большую нагрузку он может воспринимать без деформации. Основное назначение изделий по классу прочности:

1. Класс А2: арматурное стягивание.

2. А3: закладка в стены многоквартирных зданий.

3. А4: перекрытия и фундамент в многоэтажном строительстве.

4. Класс А5 и выше: промышленное использование, возведение мостов.

Характеристики рифленого стального проката

Чем больше диаметр и прочнее материал, тем он больше весит. Для удобства приведем таблицу зависимости массы от диаметра:

Толщина, мм	Масса погонного метра, гр	Метраж, т	Сечение, мм
6	222	4504,5	28,3
8	395	2531,65	50,3
10	617	1620,75	78,5
12	888	1126,13	113,1
14	1210	826,45	154
16	1580	632,91	201
18		500	254
20	2470	404,86	314
22	2980	335,57	380
25	3850	259,74	491
28	4830	207,04	616
32	6310	158,48	804
36	7990	125,16	1018
40	9870	101,32
45	12480
50

Гладкая арматура

Основное отличие гладкой арматуры — профиль без насечек. Это упрощает производство прутков, поэтому стальная гладкая арматура реализуется по выгодной цене и является одним из самых доступных видов металлопроката.

Из-за гладкой поверхности, арматуру часто путают с другими видами проката: кругом и катанкой. Чем она отличается от круга? Круг — это изделие, которое не используется в строительстве, а применяется для производства другой продукции (крепежа, иголок, трубного проката и так далее). Чем еще отличается круг?

1. Марка стали: круг отливается из углеродистых сплавов, арматура — из более качественных и жестких.

2. Диаметр: у круга он от 5 до 270мм.

3. Стоимость: цена стального круга выше, чем у других видов проката.

Круг обладает меньшей прочностью, устойчивостью к воздействию коррозии. Если вы выбираете материал для строительства, это должна быть гладкая арматура, а не круг или катанка.

Свойства гладкой арматуры

1. Высокая пластичность. Ей легко придать нужную форму даже без дополнительной термообработки. Поэтому гладкий прокат применяется не только в строительстве, но и в искусстве: например, для создания каркасов статуй.

2. Хорошая свариваемость. В отличие от рифленой, гладкую арматуру любого диаметра можно соединять сваркой. Шов получается прочным, ровным. Это упрощает монтаж.

3. Легкая обработка. Отсутствие насечек позволяет покрывать пруток защитными и декоративными составами. В результате можно увеличить сопротивляемость металла коррозии.

Класс прочности изделий AI, более высокий класс в обозначении указывает на рифленый профиль.

Сфера применения

Гладкая арматура применяется в малоэтажном строительстве, для армирования хозяйственных построек и сооружений. Основное назначение изделий:

1. Строительство заборов, тротуарных порогов.

Арматура периодического профиля. КЛАССИФИКАЦИЯ И СОРТАМЕНТ

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы A-I (А240), А-II(А300), А-III (А400), A-IV (A600), A-V (A800), A-VI (A1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A-I (A240) изготовляют гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (A1000) — периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), A-IV (A600) и A-V (A1000) изготовляют гладкой.

1.1, 1.2.  (Измененная редакция, Изм. № 5) .

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной стали гладкого и периодического профиля, а также предельные отклонения по массе для периодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Таблица 1

8	0,503	0,395	-7,0
10	0,785	0,617	+5,0
12	1,131	0,888	-6,0
14	1,540	1,210
16	2,010	1,580
18	2,540	2,000
20	3,140	2,470	+3,0
22	3,800	2,980	-5,0
25	4,910	3,850
28	6,160	4,830
32	8,010	6,310
36	10,180	7,990	+3,0
40	12,570	9,870	-4,0
45	15,000	12,480
50	19,630	15,410
55	23,760	18,650	+2,0
60	28,270	22,190	-4,0
70	38,480	30,210

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85×10 кг/м. Вероятность обеспечения массы 1 м должна быть не менее 0,9.

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590-88 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1 , и специального назначения Ас-II (Ас300) профилем, приведенным на черт. 2 , должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400), изготовляемая профилем, приведенным на черт. 1 , и классов A-IV (A600), A-V(A800), A-VI (A1000) профилем, приведенным на черт. 1 , 2 , должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Черт. 1

Черт. 2

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1  или 2

Профиль, приведенный на черт. 2 , специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2  и  , могут уточняться.

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготавливаемого по черт. 1  и  , должны соответствовать приведенным в табл. 2, а по черт. 2  и   — приведенным в табл. 3.

Таблица 2 Размеры, мм

Примечание. По требованию потребителя предельные отклонения размера   не должны превышать предельных отклонений  плюс удвоенные предельные отклонения

1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.

1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по диаметру.

1.9-1.11.  (Измененная редакция, Изм. № 3).

1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А-400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов A-IV (A600), A-V (A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованию изготовителя с потребителем в мотках.

Виды арматуры. Разновидности арматуры

Изначально под арматурой понималась исключительно стальная проволока определенного сечения и профиля, неответственные конструкции иногда армировали подручным металлоломом. Сегодня встречается два типа арматуры для фундамента и другого монолита.

• Металлическая – стальной прокат, изготавливаемый в виде длинных прутов, сечением от 6 до 40 мм. Выпускается гладкий и ребристый (периодический) профиль, для усиленного сцепления с бетоном. Для несущих каркасов в частных ленточных или плитных фундаментах предпочтительнее арматура периодического профиля, классом от АII (А300), а лучше, АIII (А400), а более дешевый, гладкий профиль класса А1, используют для конструкционных перемычек. В условиях стройплощадки объемный каркас из прутьев или сетка вяжется посредством мягкой вязальной проволоки или пластиковых хомутов. Некоторые виды арматуры рассчитаны на сварку и имеют соответствующую маркировку буквой «С» но в частном строительстве рекомендована вязка.

Winder Участник FORUMHOUSE

У вас есть контактная точечная сварка? Нет? Тогда забудьте, ручной сваркой можно варить только нерабочую арматуру, т. е. соединения с ненормированной прочностью.

AlexMann Участник FORUMHOUSE

Перевожу. При сварке, происходит локальный перегрев и арматура становится хрупкой, поэтому сваривать ее не стоит. Я сваривал ту арматуру, которая крепит рабочую – подпорки, вертикальную. Еще прихватывал рабочую арматуру, но она Д26. А Д12 просто перекалится и ее можно будет выкинуть.

• Композитная – ее чаще называют стеклопластиковой, но встречается и стеклобазальтовая, изготавливаемая из расплава горной породы и высокопрочного полимерного волокна. Профиль прута и АСП и АБП преимущественно периодический, сечение варьируется от 4 до 20 мм. Как и металлический, композитный арматурный каркас связывается проволокой или хомутами с помощью крюков, реже, пистолетов.
