Результаты подсчетов в нужном формате можно скачать на ПК или устройство, либо же отправить по электронной почте на свой e-mail или e-mail вашего проектировщика/сметчика. Это рекомендуется делать, чтобы сверить со специалистом результаты и дополнительно проконсультироваться перед покупкой материалов.
Расчет опалубки фундамента: калькулятор. Расчет фундаментной плиты

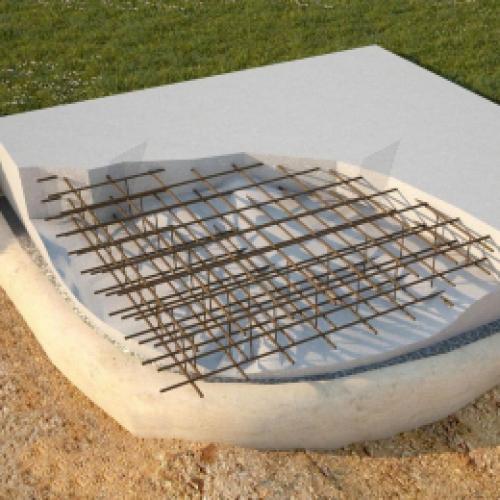

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.
Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки !
Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»
Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!
Расчет несущей способности фундамента онлайн. Сбор нагрузок на фундамент или сколько весит мой дом
Калькулятор Вес-Дома-Онлайн v.1.0
Расчет веса дома с учетом снеговой и эксплуатационной нагрузки на перекрытия (расчет вертикальных нагрузок на фундамент). Калькулятор реализован на основе СП 20.13330.2011 Нагрузки и воздействия (актуал. версия СНиП 2.01.07-85).
Источники данных: СП 20.13330.2011 "Нагрузки и воздействия" (актуал. версия СНиП 2.01.07-85 )
Пример расчета
Дом из газобетона размерами 10х12м одноэтажный с жилой мансардой.
Входные данные
- Конструктивная схема здания: пятистенок (с одной внутренней несущей стеной по длинной стороне дома)
- Размер дома: 10х12м
- Количество этажей: 1 этаж + мансарда
- Снеговой район РФ (для определения снеговой нагрузки): г.Санкт-Петербург – 3 район
- Материал кровли: металлочерепица
- Угол наклона крыши: 30⁰
- Конструктивная схема: схема 1 (мансарда)
- Высота стен мансарды: 1.2м
- Отделка фасадов мансарды: кирпич лицевой фактурный 250х60х65
- Материал наружных стен мансарды: газобетон D500, 400мм
- Материал внутренних стен мансарды: не участвует (конек подпирают колоны, которые в расчете не участвуют из-за малого веса)
- Эксплуатационная нагрузка на перекрытия: 195кг/м2 – жилая мансарда
- Высота первого этажа: 3м
- Отделка фасадов 1 этажа: кирпич лицевой фактурный 250х60х65
- Материал наружных стен 1 этажа: газобетон D500, 400мм
- Материал внутренних стен этажа: газобетон D500, 300мм
- Высота цоколя: 0.4м
- Материал цоколя: кирпич полнотелый (кладка в 2 кирпича), 510мм
Размеры дома
Длина наружных стен: 2 * (10 + 12) = 44 м
Длина внутренней стены: 12 м
Общая длина стен: 44 + 12 = 56 м
Высота дома с учетом цоколя = Высота стен цоколя + Высота стен 1-го этажа + Высота стен мансарды + Высота фронтонов = 0.4 + 3 + 1.2 + 2.9 = 7.5 м
Для нахождения высоты фронтонов и площади кровли воспользуемся формулами из тригонометрии.
АВС – равнобедренный треугольник
АВ=ВС – неизвестно
АС = 10 м (в калькуляторе расстояние между осями АГ)
Угол ВАС = Угол ВСА = 30⁰
ВС = AC * ½ * 1/ cos(30⁰) = 10 * 1/2 * 1/0.87 = 5.7 м
BD = BC * sin(30⁰) = 5.7 * 0.5 = 2.9 м (высота фронтона)
Площадь треугольника АВС (площадь фронтона) = ½ * BC * AC * sin(30⁰) = ½ * 5.7 * 10 * 0.5 = 14
Площадь кровли = 2 * BC * 12 (в калькуляторе расстояние между осями 12) = 2 * 5.7 * 12 = 139 м2
Площадь наружных стен = (Высота цоколя + Высота 1-го этажа + Высота стен мансарды) * Длину наружных стен + Площадь двух фронтонов = ( 0.4 + 3 + 1.2) * 44 + 2 * 14 = 230 м2
Площадь внутренних стен = (Высота цоколя + Высота 1-го этажа ) * Длина внутренних стен = (0.4 + 3) * 12 = 41м2 (Мансарда без внутренней несущей стены. Конек подпирают колоны, которые в расчете не участвуют из-за малого веса).
Общая площадь перекрытий = Длина дома * Ширина дома * (Кол-во этажей + 1) = 10 * 12 * (1 + 1) = 240 м2
Расчет нагрузок
Крыша
Город застройки: Санкт-Петербург
По карте снеговых районов РФ город Санкт-Петербург относится к 3 району. Расчетная снеговая нагрузка для данного района составляет 180 кг/м2.
Снеговая нагрузка на крышу = Расчетная снеговая нагрузка * Площадь кровли * Коэффициент (зависит от угла наклона крыши) = 180 * 139 * 1 = 25 020 кг = 25 т
(коэффициент, зависящий от уклона кровли. При 60 градусов снеговая нагрузка не учитывается. До 30 градусов коэфф = 1, от 31-59 градусов коэфф. рассчитывается интерполяцией)
Масса кровли = Площадь кровли * Масса материала кровли = 139 * 30 = 4 170 кг = 4 т
Общая нагрузка на стены чердака = Снеговая нагрузка на крышу + Масса кровли = 25 + 4 = 29 т
Важно! Удельные нагрузки материалов показаны в конце данного примера.
