В процессе длительной эксплуатации строительные конструкции подвергаются воздействию сжимающих и изгибающих нагрузок, а также крутящих моментов. Для усиления выносливости железобетона и расширения сферы его использования выполняется усиление бетона арматурой. В зависимости от массы каркаса, диаметра прутков в поперечном сечении и пропорции бетона изменяется коэффициент армирования железобетонных конструкций.

Разберемся, как вычисляется данный показатель согласно требованиям стандарта.

Для того, чтобы армирование выполняло свое назначение, необходимо расчитать усиление бетона, соответствующий минимальному проценту

Процент армирования колонны, балки, фундаментной основы или капитальных стен определяется следующим образом:

• масса металлического каркаса делится на вес бетонного монолита;
• полученное в результате деления значение умножается на 100.

Коэффициент армирования бетона – важный показатель, применяемый при выполнении различных видов прочностных расчетов. Удельный вес арматуры изменяется:

• при увеличении слоя бетона показатель армирования снижается;
• при использовании арматуры большого диаметра коэффициент возрастает.

Для определения армирующего показателя на подготовительном этапе выполняются прочностные расчеты, разрабатывается документация и делается чертеж армирования. При этом учитывается толщина бетонного массива, конструкция металлического каркаса и размер сечения прутков. Данная площадь определяет нагрузочную способность силовой решетки. При увеличении сортамента арматуры возрастает степень армирования и, соответственно, прочность бетонных конструкций. Целесообразно отдать предпочтение стержням диаметром 12–14 мм, обладающим повышенным запасом прочности.

Показатель армирования имеет предельные значения:

• минимальное, составляющее 0,05%. При удельном весе арматуры ниже указанного значения эксплуатация бетонных конструкций не допускается;
• максимальное, равное 5%. Превышение указанного показателя ведет к ухудшению эксплуатационных показателей железобетонного массива.

Соблюдение требований строительных норм и стандартов по степени армирования гарантирует надежность конструкций из железобетона. Остановимся более детально на предельной величине армирующего процента.

Арматура в бетоне сколько. Варианты подсчета нормы

Выполнить расчёт расхода арматуры на куб бетона несложно. Между рядами несущей конструкции при устойчивом грунте (не подверженном плавучести и вспучиванию) расстояние может составлять 20–30 сантиметров. От всех краёв необходимо отступить по 5 сантиметров, чтобы раствор полностью скрывал каркас и защищал от его влияния окружающей среды (от коррозии). Для поперечных полос армирующего каркаса в целях экономии выбирают продукцию наименьшего диаметра и стоимости.

Поведение бетонных конструкций без арматуры под действием нагрузок

Пример проведения расчетов №1 (1 м³)

Расчёт расхода арматуры диаметром 12 миллиметров для горизонтальных рядов:

• В одном бетонном кубе (то есть в блоке длиной, шириной и высотой по 100 см) поместится 4 продольных ряда (шаг 30).
• В каждом ряду будет по 4 полосы.
• Итого: 4*4=16 девяностосантиметровых прутьев (100-2*5).
• Общая протяжённость армирующих элементов равна 16*90=1440 (14,4 м).

Вычисление расхода арматуры для поперечных горизонтальных и вертикальных элементов, выполненных из материала толщиной 8 мм:

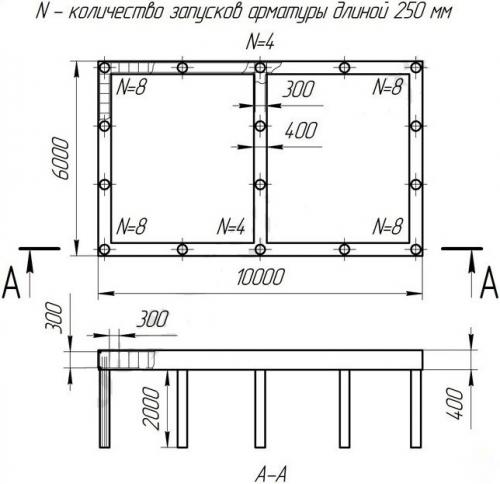

Расчет арматуры для свайного фундамента

• В одном поперечном сечении поместится по 4 лежачих и стоячих девяностосантиметровых прута (всего 8).
• Сечение повторяется каждые 0,3 ед., а значит, в одном кубе оно присутствует 4 раза.
• Итого: 8*4=32 девяностосантиметровых металлопрута, расположенных по ширине в одном кубе бетона.
• Итоговая протяжённость материала равна 32*90 = 2880 (28,8 м).

Вывод: для укрепления бетонного блока размером 1 м³ понадобится 14,4 двенадцатимиллиметровой и 28,8 метра восьмимиллиметровой арматуры.

Для расчёта общего количества стройматериала, необходимого для укрепления конкретного фундамента, нужно знать его тип и точные размеры.

Пример проведения расчетов №2 (ленточный образец)

Вычисление количества металлопродукции для укрепления ленточного фундамента шириной 40, периметром 3000 (9*6), высотой 100 сантиметров:

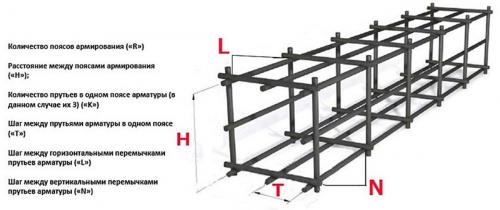

Расчет арматуры

• В ширине поместится 2 полосы арматуры (шаг — 30 см, толщина — 10 мм).
• В основании глубиной 1 метр поместится 4 горизонтальных ряда.
• Итого: 4*2=8 полос, длиной равных периметру опорных частей, то есть 3000 сантиметров.
• Итоговая протяжённость равна 8*300=24000 (240 м).
• В поперечном сечении поместится: 4 горизонтальных ряда тридцатисантиметровых прутьев толщиной 6: по формуле (40–2*5) и 2 вертикальных девяностосантиметровых металлопрута (100–2*5).
• Итого: 4*30+2*90=120+180=300 (3 м) арматуры в одном рассматриваемом отрезке.
• Периметр основания — 3000, а поперченное сечение будет повторяться каждые 30 см, то есть 3000/30=100 раз.

Вывод: для укрепления ленточного фундамента шириной 40, а глубиной 100 сантиметров для дома 6*9 понадобится 240 десятимиллиметровой и 300 метров шестимиллиметровой металлопродукции.

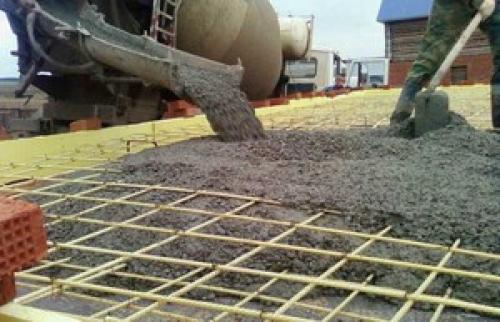

Расход арматуры на 1м3 перекрытия. Расход арматуры на 1 м3 бетона для: монолитной плиты, ленточного фундамента, бетонного пола

От чего зависит норма расхода

В зависимости от типа строительного объекта армирование бетона осуществляется арматурой разного класса. Масса 1 м арматуры зависит от площади ее сечения.

Общие рекомендации по армированию:

Методы расчета арматуры

Правила расчета арматуры:

Правильно рассчитанные параметры арматурных стержней и разработанная схема укладки металлической решетки позволят обеспечить необходимый запас прочности основания и увеличить срок эксплуатации сооружения.

Вес арматуры на 1 м3 бетона

Расчет арматуры на 1м3 бетона

Статьи по разделам:

Сколько надо арматуры на кубометр бетона

Исходные данные для расчета

• тип фундамента (плитный, столбчатый или ленточный);
• площадь и толщина;
• диаметр и класс прутьев;
• тип грунта;
• вес конструкции.

1. ГОСТ. 2. ГЭСН (элементные сметные нормы).

3. ФЕР (основанные на ГЭСН федеральные единичные расценки).

ГЭСН 81-02-06-2001 (табл.6-01-005) гласит, что для устройства фундаментов общего назначения из железобетона понадобится 1 т на объём до 5 кубометров.

Как рассчитать количество арматуры на куб бетона

• Расход арматуры на куб бетона
• Сколько стальных прутьев необходимо для плитного фундамента
• Расчет стального каркаса для других видов фундамента

Чтобы фундамент был целостным и прочным долгие годы, его необходимо армировать. Количество арматуры на куб бетона зависит от многих факторов:

• типа фундамента;
• вида грунта;
• площади и толщины прутьев;
• класса стержней;
• веса конструкции.

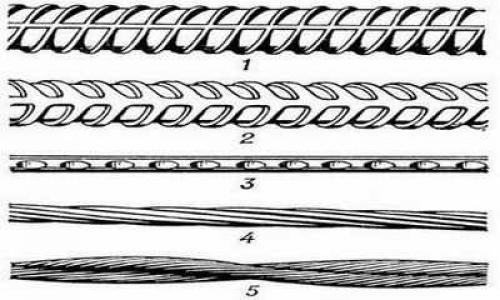

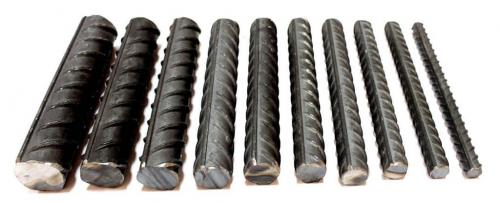

Виды арматуры. 1 и 2 – арматура периодического профиля; 3- проволока периодического профиля; 4 – семипроволочная прядь; 5 – двухпрядный канат.

Расход арматуры на куб бетона

Чтобы узнать количество стержней для строительной конструкции, следует учесть свойства бетона. который также бывает различных марок. Характеристики бетона отличаются составом примесей и наполнителей.

Каждое строение имеет свои требования прочности. Чтобы обеспечить достаточную прочность, необходимо провести расчеты, опираясь на государственные стандарты:

Рисунок 1. Таблица зависимости массы железных прутьев от их длины и марки.

ГЭСН #8211; Государственные элементные сметные нормы. Согласно этому стандарту, количество стержней для бетона должно составлять 1 т на 5 м³.

Вернуться к оглавлению

Сколько стальных прутьев необходимо для плитного фундамента

На выбор марки стального материала влияет тип грунта и масса возводимого строения.

Если грунт стабильный с минимальной вероятностью вспучивания, то железные прутья можно применять диаметром 10 мм, что уменьшит стоимость конструкции на порядок.

Нагрузка на основание определяется типом строения. Для легкого деревянного дома можно использовать прутки диаметром 0,01 м. Для тяжелых кирпичных зданий армирующий пояс должен выдерживать большую массу. В этом случае диаметр прутьев составляет 14-16 мм.

Рассмотрим пример расчета количества прутков для дома размерами 6х6 м при условии, что фундамент будет в виде монолитной плиты:

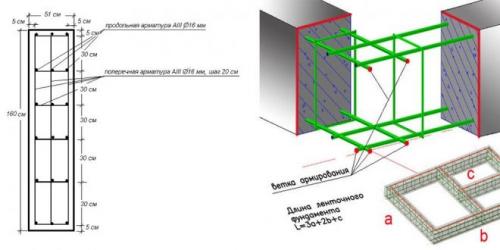

Схема расположения арматуры для фундамента.

Вернуться к оглавлению

Расчет стального каркаса для других видов фундамента

Для данного типа основы также выполняют 2 железных пояса: сверху и снизу. Они располагаются на 5-7 см от наружных поверхностей.

Итак, расчет количества железных стержней для ленточной основы под дом 6х6 м выполняют согласно такому алгоритму:

Для столбчатой конструкции применяют ребристые прутья, диаметр сечения которых 0,01 м. Основное расположение каркаса #8211; вертикальное, а горизонтальные куски нужны для обеспечения прочности каркаса.

В каждом столбике закладывают по 4 стержня, большей длиной, чем высота самих столбиков.

При высоте столба 2 м он, как правило, имеет диаметр 200 мм. Столбики должны быть усилены железной конструкцией, состоящей из 4 вертикальных стержней, шаг между которыми 0,1 м. Поперечные куски пролегают в 4 местах, диаметр которых 6 мм.

Чтобы железный каркас не ржавел, в состав бетона вводят гидрофобные добавки. Современный материал сейчас изготавливают из базальта или стеклопластика. Такие стержни прочны и не ржавеют.

Правильно рассчитанное железное перекрытие #8211; залог прочного и долговечного строения.

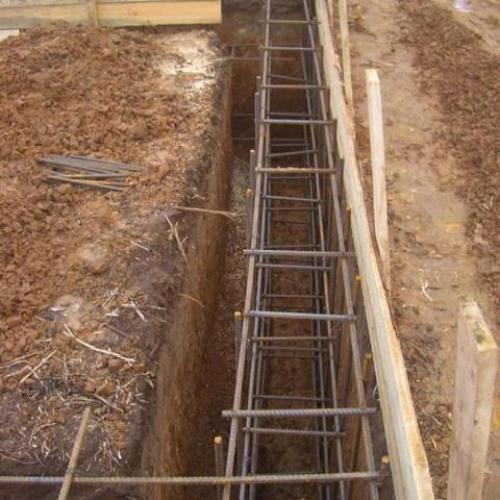

Расход арматуры на куб бетона. Расчет армирующей конструкции для ленточного фундамента периметром 6х9 м и сечением 0,4х1 м

Армирующий каркас состоит из горизонтальных рядов, расстояние между которыми принимается равным 30 см, а верхний и нижний ряд должны быть заглублены в бетон не менее чем на 50 мм. В результате, на 1 м высоты фундамента потребуется (100-(2*5))/30+1=4 горизонтальных ряда. Для фундамента шириной 40 см количество арматурных прутов в каждом ряду составляет 2 (для непучинистых грунтов). Длина продольной арматуры составляет (9*2+6*2)*4*2=240 м, а ее вес при диаметре 12 мм (погонный метр весит 0,888 кг) составит 240*0,888=213 кг.

Горизонтальные ряды перевязываются между собой (вертикально и поперечно) гладкой арматурой меньшего диаметра, например, 6 мм (погонный метр весит 0,222 кг), с шагом 30 см. Ее необходимый метраж составляет ((0,4-0,05*2)*4+(1-2*0,05)*2)*((6+9)*2/0,3)=300 м, а вес 300*0,222=66,6кг.

Общий вес арматурного каркаса 213+66,6=279,6 кг. Требуемый объем бетона для заливки фундамента (2*6+(9-2*0,4)*2)*1*0,4=11,36 куб.м.

На 1 куб.м бетонной смеси используется арматуры:

• диаметром 12 мм: 213/11,36=18,7 кг,
• диаметром 6 мм: 66,6/11,36=5,9 кг.

Общий удельный вес арматуры в фундаменте составляет 279,6/11,36=24,6 кг/куб.м. Проверяем 18,7+5,9=24,6 кг/куб.м.

В зависимости от вида здания, число стальных прутьев, используемых в строительстве, отличается. По ГОСТу класс и калибр арматуры влияет на вес изделия. Разнообразный профиль и площадь сечения оказывает влияние на массу 1 м материала. Чтобы правильно установить расход арматуры на 1 м³ бетона, пригодятся следующие сведения: тип основания дома (столбчатый, ленточный или плитный); площадь и толщина строительного материала; вес строения и тип почвы.
