Стыковка арматуры внахлест с помощью вязки – наиболее легкий способ создать надежный металлический каркас. Для данного типа соединения используются популярные прутья А400. Соединение арматуры внахлест механическим путем производится вязкой с помощью проволоки. Два стержня с прямыми концами приставляются с перехлестом и обвязываются отожженной проволокой. Но тут есть свои требования для обеспечения прочности соединения.
При стыковке арматуры внахлест методом вязки необходимо учитывать параметры:
- величина нахлеста арматуры;
- расположение соединения в каркасе и его назначение;
- взаимное расположение участков перехлеста.
При армировании фундамента, нахлест арматуры недопустимо устанавливать в местах повышенной нагрузки (например, углы строения). Поэтому следует правильно рассчитать участки для перехлеста стержней арматуры при вязке. Они должны размещаться в тех частях металлической конструкции, на которые оказывается минимальная нагрузка.
Если по объективным причинам выполнить это условие не получается, длина нахлеста прутьев будет зависеть от диаметра арматуры. Для ленточного фундамента участки, где монтируется перехлест арматуры, должны находиться в местах, не подверженных напряжению и изгибанию. Если данное условие невыполнимо, длина прямой анкеровки принимается равной 90 диаметрам скрепляемой арматуры. Размеры таких соединений строго регламентированы ГОСТами.
Перехлест арматуры при вязке также зависит от таких параметров:
- класс рабочей арматуры;
- марка заливающего бетона;
- назначение железобетонного фундамента;
- степень предстоящей нагрузки.
Узнать длину регламентированной длины анкеровки арматуры можно из нормативной таблицы, которая предоставлена ниже.
Анкеровка арматуры: таблица
Внимание! В пункте 8.3.27 ГОСТ 10922 2012 указано, что механические соединения арматуры внахлест применяются для металлопрутов, у которых диаметр равен не более 40 мм. Участки армированного каркаса с максимальной нагрузкой запрещено фиксировать, используя нахлест.
Соединение арматуры внахлест без сварки при монтаже армопояса
Величина нахлеста арматуры при армировании определяется комплексом факторов. Также учитывается диаметр стержней и класс заливающего бетона. Размер перехлеста арматуры при вязке можно рассчитать вручную, но легче сориентироваться по таблице.
Важно! Длина анкера при стыковке арматуры внахлест еще зависит от места расположения арматурной сетки: в нижней части плиты (зона растяжения бетона) перехлест будет больше, а в верхней части плиты (зона сжатия бетона) — меньше.
Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/nahlest-armatury-pri-vyazke-po-snipu
Нахлест арматур. Нахлест арматуры при вязке по СНиПу
В санитарных нормах и правилах 2003 года указаны все существующие на данный момент разновидности соединения арматурных стержней для строительства. Речь идет о механических и сварных стыковых соединениях, а также стыки несварные внахлест. Механические производят муфтами резьбового или спрессованного типа специальными агрегатами.
Сварочные осуществляются сваркой, а нахлестовые соединения классифицируются следующим образом:
- Прямые стержни, имеющие монтаж или приварку на нахлестке поперечных стержней;
- Прямые профильные периодические прутья;
- Пруты, имеющие лапки, крюки, петли (загибы).
Нахлестом соединяется арматура с диаметром не больше 40 мм. По аналогичному документу санитарных норм (ACI 318–05) допущено соединение прутов с сечением не больше 36 мм. Это ограничение обуславливается тем, что арматура большая по сечению не проходила испытаний на надежность. Это говорит об отсутствии подтверждающих данных на этот счет.
Арматура не соединяется в зоне напряжения стержней и месте концентрации нагрузки на них. Данные манипуляции допускается производить с вязальной проволокой и без нее. В последнем случае проволоку для вязки арматуры используют. Специалистами рекомендовано применение опрессованных соединений или винтовых муфт при работе с прутами диаметром больше 25 мм по причине:
- увеличения уровня безопасности конструкции (на стыках ограничен объем бетона);
- снижения финансовых затрат на армирование (нахлесты обычно нуждаются в немалом перерасходе арматуры – до 20-25 %).
Дистанция между арматурными прутками внахлест в направлении горизонтально и вертикально должна составлять от 25 мм и более. При соблюдении данного условия появляется возможность беспрепятственного проникновения бетона в «проблемные» зоны каркаса. Для арматурных стержней более 25 мм лучше сделать подбор величины рекомендованной дистанции, аналогичной сечению стержней. Наибольшим расстоянием между стержнями для армирования по ширине ленты фундамента считается до 8 сечений арматуры.
В случаях использования вязальной проволоки дистанция между прутками часто равна нулю по причине высоты выступов профилей. Причем наибольшим расстоянием между армирующими элементами будет являться то, что составляет не больше 4-ех диаметров арматурных прутьев. Расстояние же между стыковыми парами рядом друг с другом при нахлесте будет не менее 30 мм (ниже 2-ух диаметров прутков).
Нахлест арматуры сп. Расчет по марке бетона
Чем выше марка бетона, тем он прочнее и меньше нуждается в усилении, что позволяет экономить на арматуре, используя стержни меньшего сечения либо делая нахлест меньшей длины. Но он все также зависит от расположения стального контура в той или иной нагрузочной зоне бетона.
Корректировка коэффициентов по марке бетона и расположению соединения в той или иной нагрузочной зоне важно при устройстве монолитных плит перекрытий и ответственных сильно нагруженных конструкций. При возведении ленточного фундамента вполне достаточно самого простого расчета по сечению арматуры. Следует только помнить, что стандартный коэффициент (30-40) необходимо увеличить до 90, когда стык приходится на точку с высокой нагрузкой или изгибающим усилием.
Соединение сваркой
Сваривать можно только арматуру класса А400 или А500 с индексом «С». Если такого индекса в маркировке нет, производится только стыковка арматуры внахлест без сварки. Такой металл при сильном нагревании серьезно теряет в прочности и становится менее устойчивым к коррозии, что может привести к разрыву или деформации соединения в процессе эксплуатации железобетонной конструкции.
Нахлест при сварном соединении зависит уже не только от диаметра арматуры, но ещё и от её класса:
- протяженность шва для стержней А400С должна составлять не более 8 диаметров;
- для А500С – не более 10 диаметров.
Вязка арматуры под ленточный фундамент
Например, если силовой каркас монтируется из 16-миллиметровых стержней класса А500С, длина шва составит 160 мм. Сваривают их продольным швом электродами диаметром 4-5 мм.
Стыковка арматуры внахлест может осуществляться и другим способом – привариванием поперечных прутков по всей длине перепуска. Также применяют соединение стержней встык с приваркой муфты, объединяющей оба конца.
А вот перекрещивающиеся прутки сваривать нежелательно, так как в этих местах стыки больше склонны к разрывам под нагрузкой, чем связанные.
Нахлест арматуры таблица. Какую делать величину нахлеста арматуры при вязке
Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:
- Характер нагрузки;
- Марка бетона;
- Класс арматурной стали;
- Мест соединения;
- Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

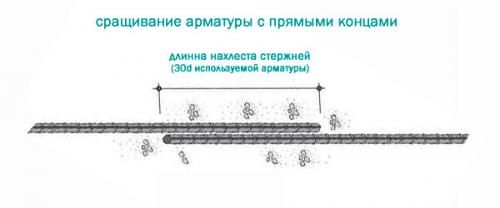

Сращивание арматурных стержней при выполнении нахлеста
В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.
Основополагающим критерием при определении длинны напуска арматуры при вязке, берется ее диаметр.
Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.
