Как правильно вязать арматуру. Правила и схемы вязки арматуры

Как правильно вязать арматуру. Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

• от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
• изгибается пополам, заводится под нахлест прутков по диагонали;
• жало крючка продевается в петлю;
• проволочный хомут натягивается;
• свободный край укладывается на ложе крючка;
• вращением жала инструмента создается скрутка в 3-4 оборота;
• после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Как вязать арматуру под плиту. Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

1. Ручная вязка стальным крючком и кусачками.
2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

1. Расчет суммарных нагрузок на фундамент.
2. Разработка чертежа и рабочего эскиза армокаркаса.
3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
5. Подготовка инструментов для вязания.

Для армокаркаса плитного фундамента используют рифленые стержни диаметром 10–14 мм. Создание чертежа лучше доверить специалистам, которые учтут нагрузки и предусмотрят усиление важных участков с учетом процента армирования и прочности бетона.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
3. Сгибают заготовки по центру.
4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
5. В сформированную петлю продевают крючок.
6. Втягивают концы проволоки в петлю.
7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Выполняя затяжку, мастер должен контролировать усилие, чтобы не допустить обрыв проволоки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

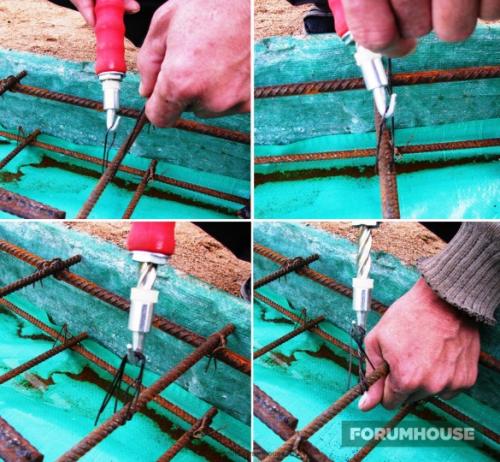

Схемы вязки арматуры. Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

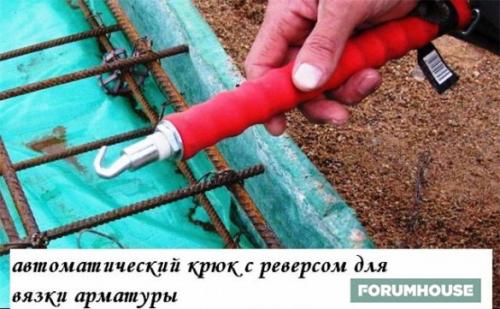

Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.

Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.

Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.

Шериф Пользователь FORUMHOUSE

На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.

Fgh Пользователь FORUMHOUSE

Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.

Дакс Пользователь FORUMHOUSE

А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.

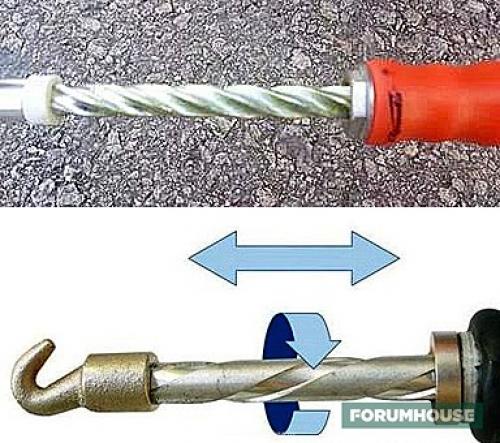

Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.

Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

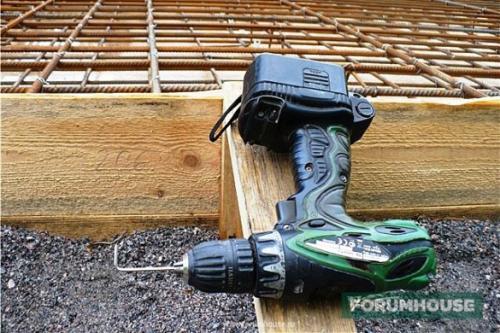

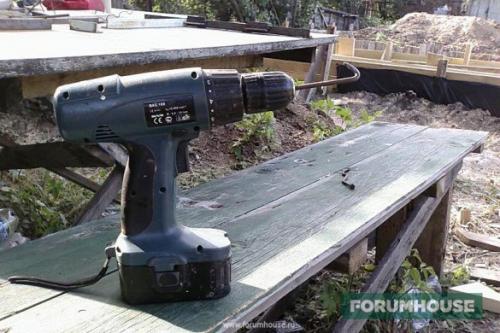

Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.

Мнения по поводу эффективности такого «автомата» тоже разделились.

Комиссарова Участница FORUMHOUSE

Я самостоятельно вязала арматуру при помощи шуруповёрта с шестигранником «четвёркой», вставленным в патрон. Очень понравилось. Удобно, и скорость высокая.

По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.

Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

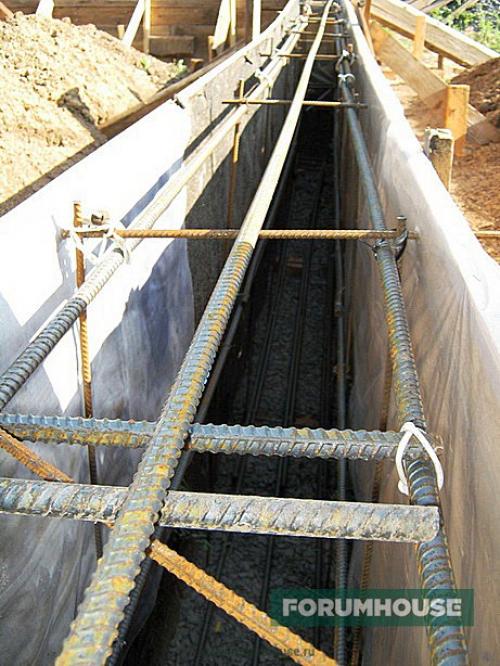

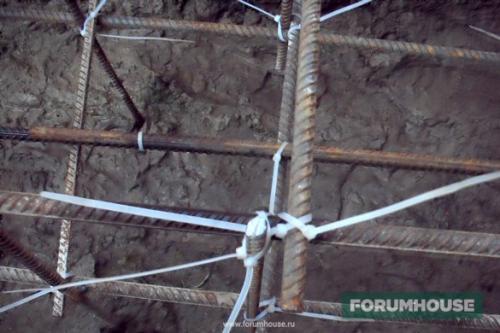

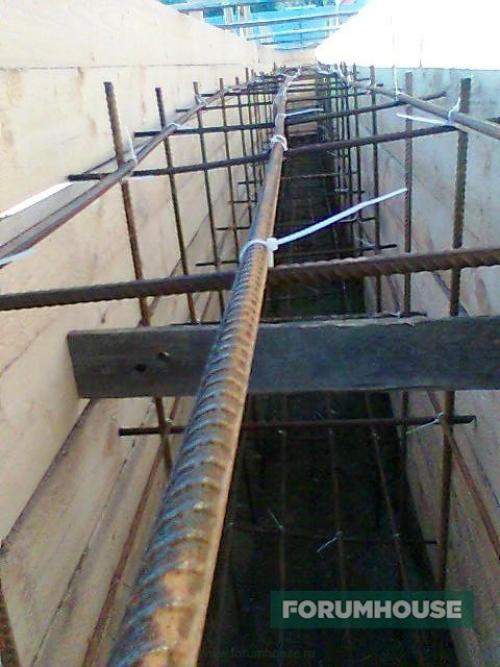

Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.

rual Участник FORUMHOUSE

Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.

По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.

Plastilin Участник FORUMHOUSE

Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где - нет.

Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.

При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:

• Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера - очень слабые.
• Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
• Для связывания 2-3 прутков берём стяжку длиной 20 см.

Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.

68RUS Пользователь FORUMHOUSE

Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.

В нашей статье описываются нюансы строительства свайно-ростверкового фундамента .

Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать. Поэтому сначала думаем, а потом делаем.

Вязка арматуры пластиковыми хомутами, в первую очередь, оправдана при сравнительно небольших объёмах работ: при бетонировании таких конструкций, как ленточные фундаменты небольшого сечения, сваи, армопояса, перемычки, ростверки и т.д.

Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.

Также помним, что задача стяжек и вязальной проволоки — обеспечение заданной геометрии арматурного каркаса при заливке бетона . В дальнейшем (после застывания раствора) стяжки и проволочные узлы в работе конструкции не участвуют.

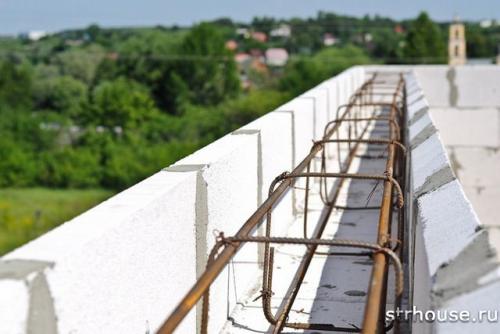

Как правильно вязать арматуру для армопояса. Армирование армопояса

На данном этапе необходимо сделать силовой металлический каркас армопояса, который придаст основную прочность всей конструкции. При армировании армопояса есть несколько основных правил, которым необходимо следовать:

• Армирование должно производиться по всей длине армирующего пояса без разрывов;
• Конструктивно арматурный каркас выполняется в два слоя по два прута арматуры диаметром 10-12мм;

• Размер каркаса выбирается так, чтобы со всех сторон было как минимум 5см защитного слоя бетона;
• Не допускаются стыки арматурных прутов между собой. Нахлест продольных прутьев друг на друга должен быть 80-100см;
• В поперечном направлении каркас связывается арматурой толщиной 6-8мм и с шагом 20-40см;
• Технологически правильно связывать арматуру между собой вязальной проволокой, а не сваркой, так как сварка не является корозийно-устойчивым способом связи металлов, и разрушаясь может нарушить жесткость всего армопояса;
• Не допускаются стыки прутьев в углах армирующего каркаса. Нахлест арматуры в таким местах должен составлять от 30 до 50 диаметров продольной арматуры, то есть 30-50см для арматуры диаметром 10мм.

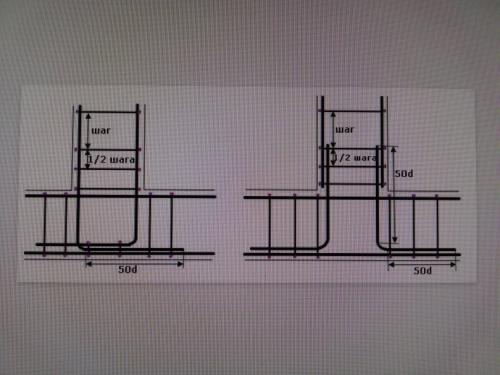

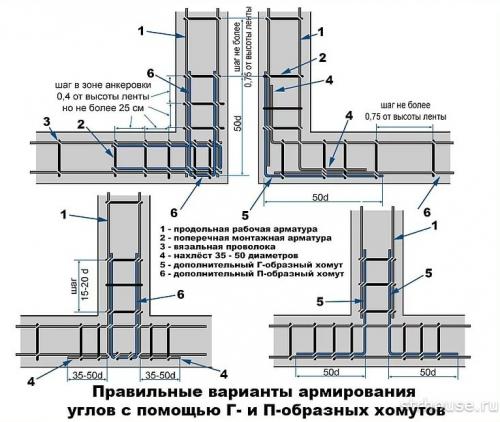

Схемы армирования г-образных углов и т-образных примыканий армопояса показаны на рисунке ниже.

Частой ошибкой начинающих строителей является использование арматуры диаметром свыше 12мм для обычных частных домов. Такой подход ошибочен, так как использование более толстой арматуры уже не ведет к увеличению прочности армопояса, но увеличивает расходы на ее приобретение.

Также рекомендуется использовать фиксаторы для армирующего каркаса. Фиксаторы нужны для того, чтобы при заливке бетона не произошло смещение арматуры и ее оголение. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Как правильно вязать арматуру крючком. Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

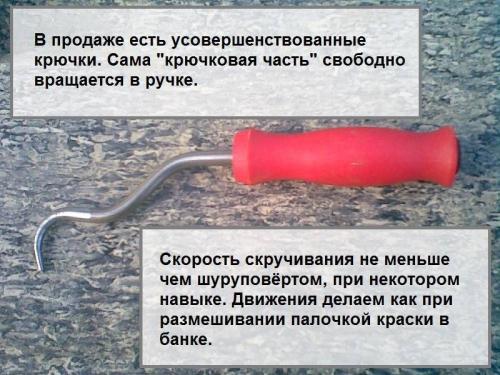

Фото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

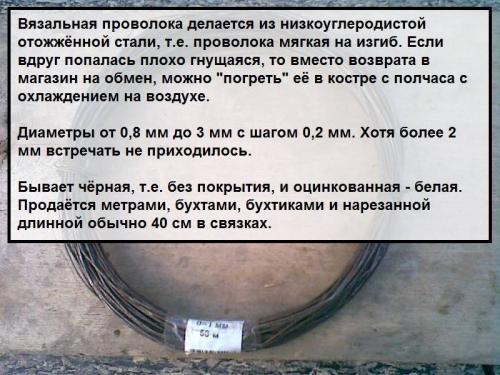

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

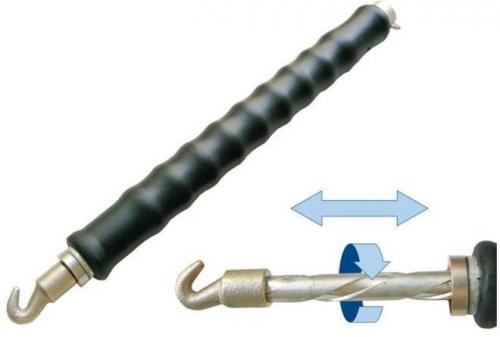

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

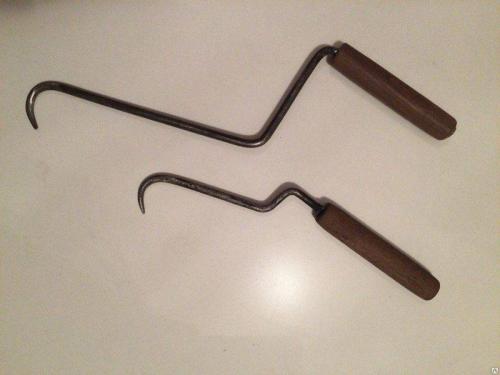

Самодельный

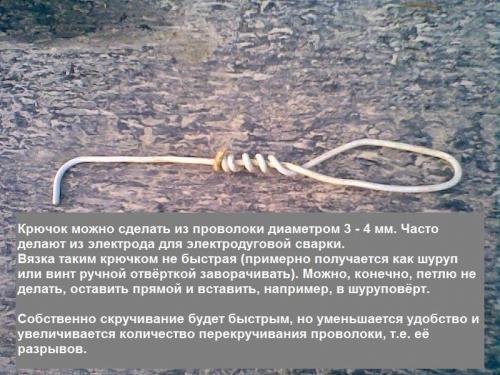

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

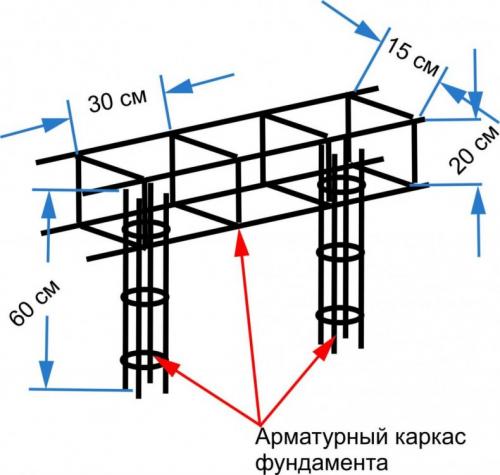

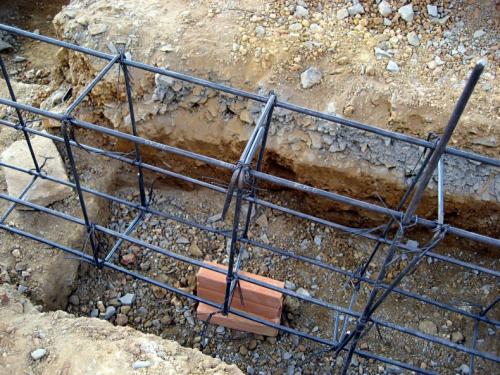

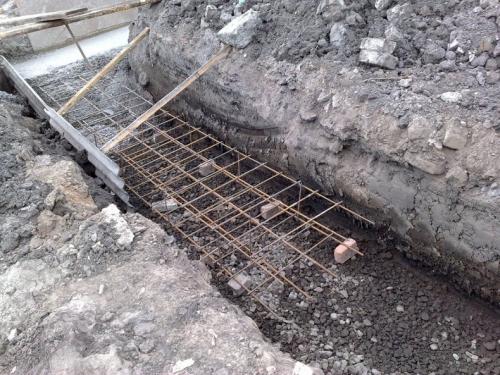

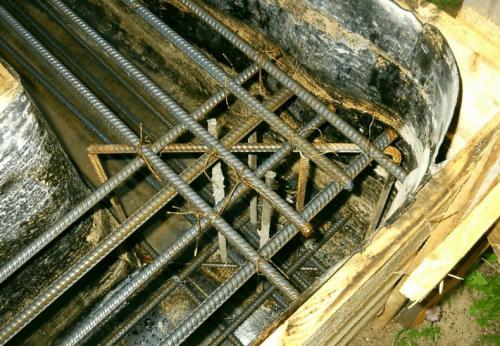

Как правильно вязать арматуру для фундамента. Вязка арматуры для фундамента — способы, схемы, нормы и правила для начинающих, как быстро вязать арматуру

От качества фундамента зависит прочность здания. Он принимает на себя вес стен, кровли и противодействует силам пучения грунта. Бетонное основание легко справляется с силой сжатия, но слабо сопротивляется силам растяжения.

Укрепляют основание арматурой, которая компенсирует недостаток пластичности бетона. Существуют определенные правила и приемы вязки арматуры в единый каркас, чтобы объединить в единое целое слой бетона и металлический остов несущей части здания.

Виды арматуры для фундамента

От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.

Металлическая арматура делится на шесть классов.

• Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
• Для более масштабных сооружений используют А III (А400).
• Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
• Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.

Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.

Диаметр стержня

В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.

Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см².

• Площадь металлического прута соответственно должна быть больше 1,8 см², для рассматриваемого примера 2 см².
• Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
• Соответственно нам понадобится три и два прутка с необходимым запасом.
• Но для нитки необходимо минимум четыре, это даст запас прочности.

Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.

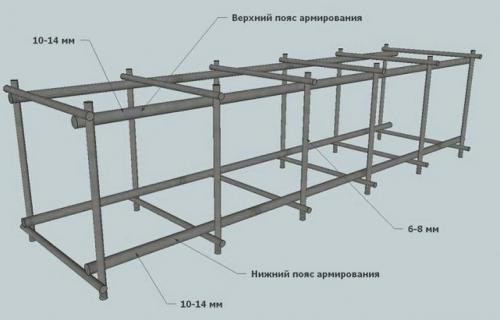

Расстояние между прутьями

Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.

Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!

Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.

• Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
• Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
• При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

• Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
• Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
• Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.
