Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.
Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.
На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.
Ручной

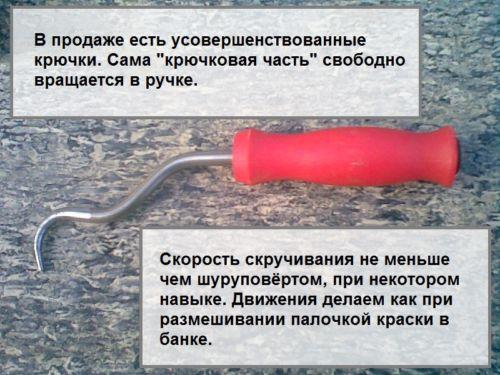

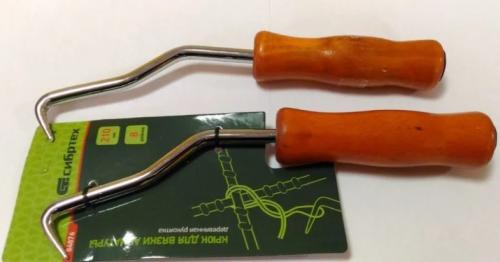

Фото покупного крючка. Ручка вращается свободно.
Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.
Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.
Винтовой

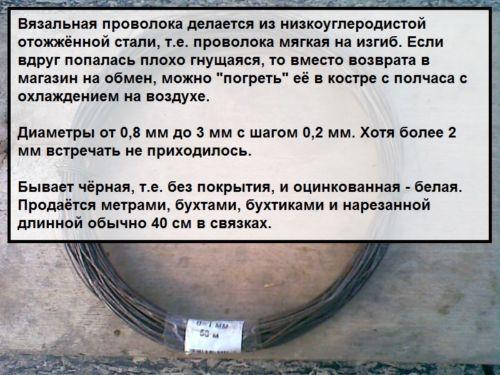

Вязальная проволока подбирается диаметром от 0,8 до 2 мм.

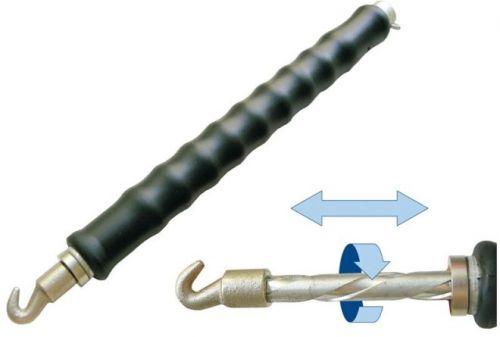

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.
Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.
Механический
Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.
Принцип действия.
Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!
Самодельный

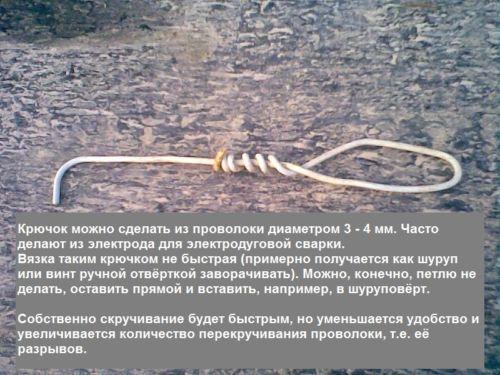

Фото: крюк из проволоки диаметром 3-4 мм.
Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?
Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.
Для того, чтобы изготовить крючок, необходимо:
- Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
- Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
- Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
- Конец стержня согнуть дугообразно.
- Перед работой заточить острый край электрода при помощи напильника или точила.
Совет! Ушко крючка лучше делать длиной не более 1-2 см: так работать будет удобнее.
Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.
Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.
Насадка на шуруповерт для вязки арматуры. Три варианта вязального крючка для арматуры разной степени сложности
Изготавливается крючок для вязки арматуры своими руками только под аккумуляторный шуроповерт. При ручном способе скручивании проволочной петли проще купить заводской инструмент. Поскольку ради экономии 150 – 350 рублей нет смысла тратить несколько часов времени.
Весь смысл здесь во вращающейся рукоятке. Делать ее собственными силами долго и муторно. Электрические приспособления тяжелые, применяются редко. Механические модели быстро начинают клинить, и недокручивают петлю.
А для легких шуруповертов промышленность насадок не выпускает. Застройщику приходится восполнять этот пробел подручными средствами, на коленке.
Техника и технология скрутки проволочной петли на перекрестье арматуры
В работе самодельный гнутый крючок должен быть максимально удобным. И это основное требование к вязальному инструменту. Вторым важным условием является быстрая скрутка. В идеале за 3 – 5 секунд на каждый проволочный хомут.
Таких перекрестий арматуры в фундаментом каркасе частного дома от нескольких сотен до десятков тысяч. Если у застройщика вагон времени, он не заморачивается конструированием крючков. Использует пассатижи или клещи, столярные, не электрические, конечно.

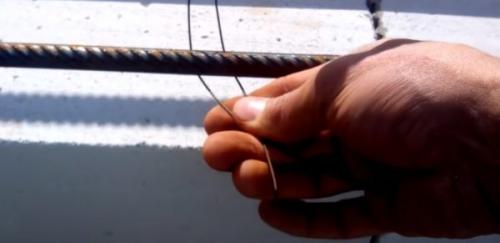

Техника вязки арматуры в перекрестьях проволокой выглядит следующим образом:

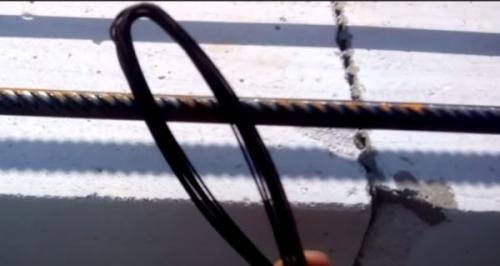

- расходный материал нарубается одинаковыми кусками и сгибается ровно пополам;

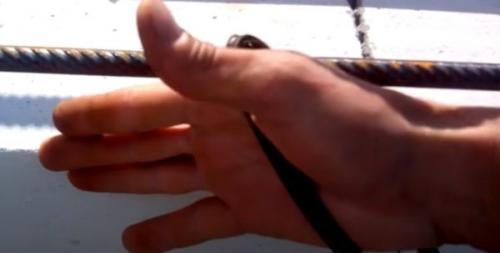

- вся связка надевается на ладонь сверху;

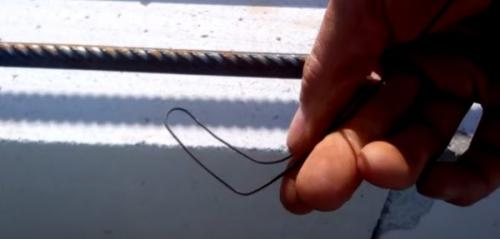

- из связки достается один хомут, его кончик с петлей отгибается под прямым углом в другой плоскости;
- место изгиба заводится под скрещенные пруты арматуры;

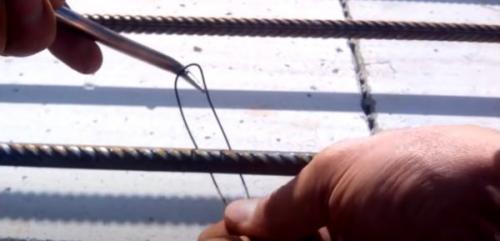

- кончик крючка продевается в петлю;

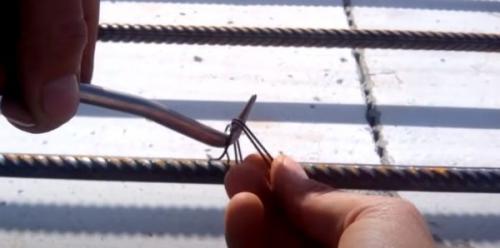

- свободный конец проволочного хомута перегибается через крюк со стороны, в которую будет выполнено скручивание;

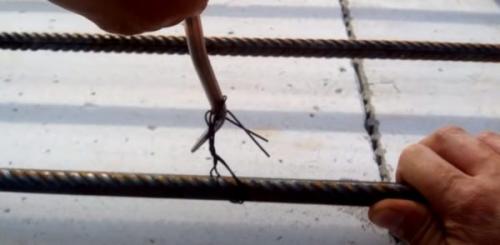

- вращением по часовой или против часовой стрелки приспособление притягивает прутки друг к другу.
В первый раз новички обычно не знают, куда пристроить свободный конец проволочного хомута. Но, увидев один раз, как пользоваться крючком для вязки арматуры самому, приходит понимание процесса. В дальнейшем запутаться уже невозможно.
Дополнительными условиями для ручного самодельного инструмента являются острый кончик и смещение рукоятки вбок. Так острие легче вытаскивать из петли по окончании работ. А рычаг позволяет увеличить скорость вращения рабочего органа.
При соблюдении этих условий сделать свой крючок для вязания арматуры совсем не сложно.
Геометрия вязального крючка
Производители вязальных крючков выпускают два варианта:

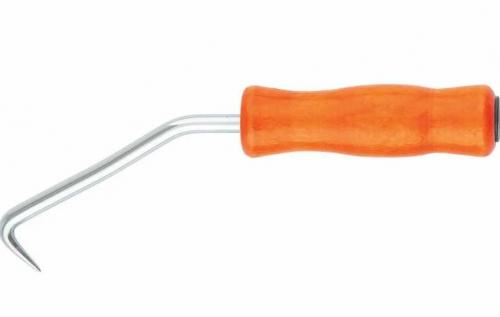

- в первом случае игла отогнута от оси рукоятки на угол около 30 градусов – «клюв»;

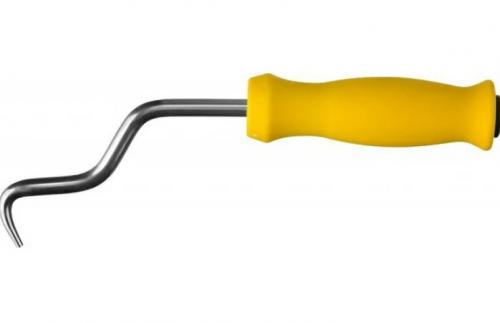

- во втором варианте изгиб двойной, вначале под углом около 70 градусов, затем параллельно начальной оси – «змейка».
Жало крюка типа «клюв» отогнуто под прямым углом. При вращении рукоять наклоняется относительно стыка. Кончик инструмента типа «змейка» представляет собой полноценный крючок. При вращении рукоятка расположена прямо. Многим бетонщикам удобнее пользоваться именно этой приспособой.

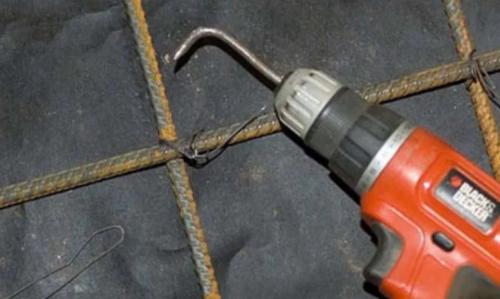

Насадка для шуруповерта
Изготовить крючок для вязки арматуры на шуруповерт можно из любого подручного материала:
- Кровельный гвоздь.
- Кусок проволоки диаметром 5 – 6 мм.
- Электрод диаметром от 5 мм.
- Штукатурный валик б/у.

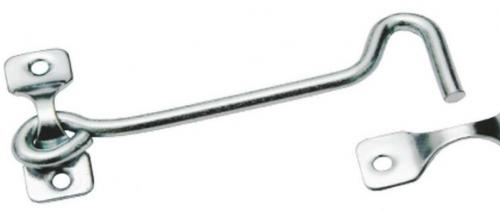

Перед тем, как сделать крючок для вязания арматуры шуруповертом из этих материалов, необходимо определиться с формой инструмента. Например, конфигурация дверного крючка здесь, не совсем, уместна. Жало неудобно извлекать из затянутой петли.
Если приспособа для вязки арматуры будет выполнена по чертежу с правильной круглой формой изгиба, при извлечении жала из петли руку придется выгибать под неудобным углом.
