Расчет фундаментной плиты

Укажите необходимые размеры в миллиметрах
Y - длина фундаментной плиты
X - ширина плиты
B - полная высота фундаментной плиты
Z - длина ячейки
W - ширина ячейки
D - диаметр арматуры
R - количество горизонтальных рядов арматуры
Если расчет арматуры вам не требуется, то оставьте это поле пустым.
Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
M - сколько требуется мешков цемента на 1 кубический метр бетона
K - вес одного мешка цемента в килограммах
T - толщина доски для опалубки
H - ширина доски
L - длина доски
Укажите стоимость материалов в вашем регионе.
Не забудьте пересчитать цены на сыпучие материалы в стоимость по весу, а не по объему.
Одним из видов мелкозаглубленного фундамента является монолитная фундаментная плита.
Обычно такой фундамент представляет собой монолитную бетонную плиту, которая расположена под всей площадью дома.
Для восприятия без деформаций нагрузок в плитном фундаменте обязательно применяется пространственное армирование по всему объему.
Их устройство требует большего расхода бетона и арматуры по сравнению с традиционными видами фундаментов и поэтому несколько дороже.
Что поможет рассчитать данная программа?
Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона - цемент, песок, щебень.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/raschet-kolichestva-armatury-dlya-plitnogo-fundamenta-raschet-armatury-dlya-fundamenta

Расчет арматуры монолитной плиты перекрытия калькулятор. Как калькулятор считает необходимое количество бетона

Расчет монолитного перекрытия онлайн калькулятор производит в следующей последовательности:

• Сервис рассчитывает на основании внесенных линейных размеров – длины (D), ширины (L) ,толщины (H) – плиты объем фундамента V_ф:

V_ф= H×L×D; м. куб.

• Параллельно определяется объем занимаемый арматурной сеткой V_а. Происходит это по следующей формуле:

r – радиус арматуры, м.

• затем по разности между всем объемами фундамента и арматуры находится объем необходимого для его заливки бетона V_б:

• На последнем этапе объем бетона (V_б) умножается на его плотность (P), в результате чего получается масса бетона:

М_б= V_б×P; кг

Плитный фундамент не является сложной геометрической фигурой и достаточно легко рассчитывается типовыми формулами Источник moidomkarkas.ru

Пример расчетов

Исходные данные :

• Размеры котлована под заливку основания составляют 10×6 м.;
• Толщина фундаментной плиты – 0,3 м.;

Расчет :

• Объем фундамента равен V_ф= 10×6×0,3=18 м. куб.
• Для армирования такого фундамента планируется применять два слоя сетки из арматуры диаметром 12 мм. (радиусом 0,006 м.) суммарной длиной 1232 м. Таким образом занимаемый арматурной сеткой будет равен V_а= 1232×0,006²×3,14=0,14 м.куб.;
• Объем бетона будет равен V_б= 18-0,14 = 17,86 м. куб.;
• Так как планируется использовать бетона марки В 22,5 (М300) плотностью 2350 кг/м. куб. его масса необходимая для заливки данной плиты равна М_б= 17,86×2350=41 971 кг. (41,9 т.).

Результат :

• Таким образом для заливки основания размером 10×6×0,3 м требуется 17,86 м.куб. бетона марки В 22,5(М300) массой 41 971 кг.

Как калькулятор считает арматуру

Для расчета потребности в арматуре учитываются линейные размеры основания (длина и ширина), количество слоев прутьев и шаг арматурной сетки.

A

A

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/shag-vyazki-armatury-dlya-monolitnoy-plity-svarka-detaley

Расчет плитного фундамента под гараж. Как залить плиту под гараж своими руками

Стандартный расчет прочности с помощью программных комплексов дает оптимальное значение толщины монолитной плиты под фундаментную основу одноэтажного гаража в 120 мм. Для подошвы коробки гаража с размерами 6х4 м это составит примерно три кубометра бетонного раствора.

В реальности толщину плитного основания выбирают несколько завышенной от расчетного значения:

• Во-первых, есть желание приподнять пол гаража над уровнем грунта, как минимум, на 10 см. Чаще всего в частном гаражестроении используют распашные гаражные двери. Поэтому требуется зазор, обеспечивающий нормальное открытие ворот даже в зимнее время, с большим количеством льда и снега перед входом;
• Во-вторых, талая и дождевая вода не должна попадать вовнутрь гаража даже при косых ливнях;
• В-третьих, высокая плита гарантирует нормальное пользование гаражом даже в условиях непредвиденных ситуаций, например, просадки части фундамента или пучения грунта перед входом в помещение.

Важно! Последний пункт имеет особое значение и требует повышенного внимания при проектировании конструкции гаража, хотя многие автолюбители опасностью пренебрегают и получают букет проблем с открытием дверей.

Заливку бетоном плитного основания под фундамент гаража рекомендуется выполнить в один прием, если объема бетонного раствора в миксере не хватает, заливку необходимо выполнить с разницей во времени не более 3-х часов.

После заливки необходимо выровнять поверхность бетонного раствора с помощью гладильного приспособления. Таким образом, получается очень ровный и прочный фундамент.

Диаметр арматуры для плитного фундамента. Армирование плитного фундамента

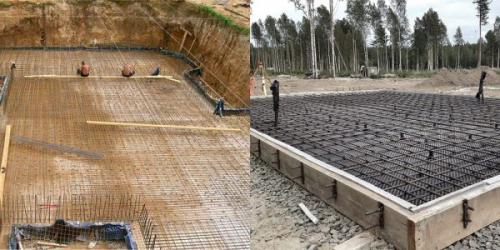

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

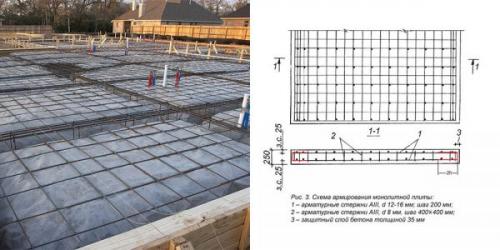

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

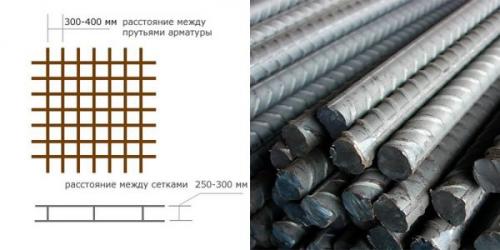

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

• Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
• Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
• Определяют площадь арматуры в одном ряду:27:2=13,5.
• Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

1. Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
2. К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
3. Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
4. Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
5. Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
6. Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
7. Количество вертикальных соединительных прутьев вычисляется аналогичным способом. Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
8. Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
9. Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
10. Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Калькулятор арматуры в бетоне. Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
