Защитный слой бетона для арматуры в фундаменте. Выбор толщины слоя
Величина защитного слоя бетона непосредственно зависима от регламентных условий, устанавливаемых СП (в частности приведены требования в СП 63.13330.2018 пункт 10.3) , ГОСТами, СНИП и иными документами. Какого размера предохранительный пласт, указывается в нормативах. Для определения этого показателя нужно знать параметры сечения металлического прутка, и при каких условиях будет функционировать сооружение. В этих целях используется измеритель защитного слоя бетона приборы ИПА -МГ4.
Толщина выбирается с учетом следующих условий:
- Если требуется защитить рабочую часть арматуры (это продольные стержни), то согласно нормам, необходимо принимать толщину смеси на 5 мм менее, чем диаметр стержня, но при использовании материала с гранулами небольшой фракции.
- При диаметре прутка от 4 до 18 мм, величина защитного слоя бетона установлена от 10 до 25 мм.
- Чтобы правильно закрепить арматуру используется специальный крепеж, именуемый «стульчиком». В состав смеси входят добавки, которые оказывают положительное влияние на устойчивость к воздействию температурных показателей. При этом выбранное средство не деформируется, на нем не образовываются трещины, и оно не рассыпается при отрицательных температурах.
С помощью последнего условия в здании, исполненном монолитным, обуславливается выравнивание каркаса, чтобы смесь была равномерно распределена. Защитный слой у арматуры в бетоне при некоторых обстоятельствах нужно создавать от 30 до 50 мм. Если пласт получается толстым, то конструкцию выбирают маленького размера. В продаже реализуется стульчик с шагом в 5 мм.
Толщина защитного слоя бетона для арматуры измеряется методами электромагнитных и магнитных, ионизирующих излучений либо просвечиваниями с оголением арматуры. Для этого пробиваются специальные гнезда в определенных местах. Методы воздействия радиации применяются в целях обеспечения контроля качества. С помощью рентгеновских приборов выполняется просвечивание. Измеритель защитного слоя бетона модели ИПА -МГ 4. Измеритель защитного слоя бетона работает от магнитных полей.
Защитный слой бетона для арматуры гост. Роль и функции защитного слоя
Металл арматуры подвержен влиянию химических соединений, проникающих в толщу монолита извне. Поэтому всегда сохраняется риск развития коррозии. Ее очаги провоцируют образование пустот в бетоне, из-за чего его целостность нарушается, конструкция становится неоднородной. Такой процесс ухудшает эксплуатационные параметры основания, происходят деформации, развиваются сначала мелкие трещины, а затем монолит разрушается.
Чтобы существенно нивелировать эрозию стали, металл проходит антикоррозийную обработку — его покрывают тончайшим слоем цинка, который предотвращает процесс окисления. Однако такой метод не гарантирует полную защиту, поскольку неаккуратная транспортировка способна вызвать повреждение тонкого слоя, и механизм коррозии начнет свою губительную деятельность. Да и процедура оцинковки достаточно дорогая, что вызывает существенное удорожание исходного материала.
Основная задача при сооружении железобетонных конструкций—максимально отгородить от контакта с атмосферой арматурный каркас. Надежным барьером в такой ситуации является соблюдение защитного слоя бетона, способного не допустить к конструкции, состоящей из стержней металла, химические вещества-раздражители.
Первостепенное назначение защитного слоя бетона для арматуры— полное изолирование деталей из металла от атмосферного влияния. Также этот слой гарантирует достижение иных функциональных достоинств:
- повышение показателя огнеупорности;
- фиксация металлического каркаса внутри бетона;
- изоляция металла;
- дает возможность выполнить стыковку и анкеровку стальных прутов в железобетоне;
- гарантирование совместной работы бетона с арматурным каркасом, что придаёт материалу требуемые характеристики.
Разобравшись, что такое защитный слой бетона, и с его основными функциями. Можно смело утверждать, что он продлевает эксплуатацию железобетона, существенно снижает расходы на его обслуживание и ремонт поврежденных элементов. Для того чтобы эти показатели были высокими следует при армировании ленточного фундамента, плитного, перекрытий и других конструкций соблюдать нормы по размерам защитного слоя для арматуры.
Защитный слой арматуры снип. Нормативы и допуски защитного слоя бетона
Величина защитного слоя бетона подробно расписана в нормативных документах.
СП 63.13330
Определяет минимальный слой бетона для защиты арматуры в 10 мм. Такой параметр допускается при условии, что он не менее диаметра продольного арматурного прута.
Для нерабочей конструктивной арматуры толщину слоя можно снизить на 0,5 см в сравнении с требованиями к рабочим стержням.
СП 50-101
Толщина слоя для рабочей продольной арматуры:
- ленточные и сборные основания, см – 3,0;
- фундаменты монолитные на бетонной подушке, см – 3,5;
- фундаменты без подготовки, см – 7,0.
СП 52-101
- ЖБК, эксплуатирующиеся в закрытых помещениях с влажностью в пределах либо ниже нормы, см – 2,0.
- ЖБК, работающие в закрытых помещениях с повышенной влажностью, см – 2,5.
- Конструкции открытого пространства, см – 3,0.
- Конструкции в грунте, см – 4,0.
Различие отдельных нормативов лишь в степени конкретизации условий эксплуатации либо в параметрах железобетонных изделий и конструкций.
Точные нормативы предназначены для проектировщиков и строительных организаций, но и самостоятельный застройщик найдёт в указанных документах исчерпывающую информацию.
Важно! Ни один норматив не определяет максимальную толщину защитного слоя. Для неопытного практика этот факт означает, что «перебора» с толщиной быть не может, но минимальные параметры соблюдать необходимо.
Допуски
Допустимые отклонения от нормативных показателей регламентируются СНиП 3.03.01—87. Этим сводом правил в отношении несущих конструкций также пользуются профессиональные проектировщики и строители. При самостоятельном возведении фундаментов можно ориентироваться на усреднённые рекомендации, — не более 0,5 см в сторону снижения толщины.
Изучение указанного документа может способствовать снижению расходов на возведение фундаментов или иных конструкций при строительстве без проекта.
Максимальный защитный слой бетона. Устройство защитного слоя арматуры в плите и от чего зависит его толщина
Стоит знать, что проверки на соответствия, проводимые самой строительной компанией или компетентными надзорными инстанциями, способны с легкостью выяснить, соблюдаются ли предписания строительных норм. Причем для подобной процедуры нет никакой необходимости повреждать саму огранку объекта, разрушать часть плиты. Для этой цели задействуют специальное оборудование, которое с помощью фиксации уровня магнитного излучения определяет, насколько далеко находится металл. Для определения толщины в расчет берут следующие аспекты:
Вид постройки. Хотя, обычно преимущественно речь идет про различные здания, это может быть что-то менее массивное. Бассейн, как варианта, столб. И цифры будут значительно отличаться. Ведь вид конструкции предполагает и различное применение, нагрузку, контакт с внешней средой и иные важные аспекты. Так, защитный слой арматуры в бетоне для стен подвала, стяжки, защита перекрытий – все имеет разные значения.
Расположение стержней. Внутри монолита используются различные типы распределения арматуры. Это либо поперечное, либо продольное. И она также имеет свое влияние на уровень необходимого барьера. Ведь в одном случае к грани будут подступать лишь концы, в другой более массивные продольные элементы.
Роль каркаса. Обычно подразумевается стандартная, то есть, ее еще принято называть рабочей. Но есть и конструктивная роль.
Глубина расположения непосредственно в грунте. Если это в принципе предусматривается. Чем ниже, тем влияние грунтовых вод будет серьезнее. А значит, нужно будет озаботиться препятствием для влаги.
Наличие контакта с электричеством. То есть, будет ли готовый продукт периодически или постоянно контактировать с объектами под сильным электрическим напряжением. К примеру, на тех же электростанциях, линиях ЛЭП.
Защитный слой бетона таблица. Роль и функции защитного слоя
Металл арматуры подвержен влиянию химических соединений, проникающих в толщу монолита извне. Поэтому всегда сохраняется риск развития коррозии. Ее очаги провоцируют образование пустот в бетоне, из-за чего его целостность нарушается, конструкция становится неоднородной. Такой процесс ухудшает эксплуатационные параметры основания, происходят деформации, развиваются сначала мелкие трещины, а затем монолит разрушается.
Чтобы существенно нивелировать эрозию стали, металл проходит антикоррозийную обработку — его покрывают тончайшим слоем цинка, который предотвращает процесс окисления. Однако такой метод не гарантирует полную защиту, поскольку неаккуратная транспортировка способна вызвать повреждение тонкого слоя, и механизм коррозии начнет свою губительную деятельность. Да и процедура оцинковки достаточно дорогая, что вызывает существенное удорожание исходного материала.
Основная задача при сооружении железобетонных конструкций—максимально отгородить от контакта с атмосферой арматурный каркас. Надежным барьером в такой ситуации является соблюдение защитного слоя бетона, способного не допустить к конструкции, состоящей из стержней металла, химические вещества-раздражители.
Первостепенное назначение защитного слоя бетона для арматуры— полное изолирование деталей из металла от атмосферного влияния. Также этот слой гарантирует достижение иных функциональных достоинств:
- повышение показателя огнеупорности;
- фиксация металлического каркаса внутри бетона;
- изоляция металла;
- дает возможность выполнить стыковку и анкеровку стальных прутов в железобетоне;
- гарантирование совместной работы бетона с арматурным каркасом, что придаёт материалу требуемые характеристики.
Разобравшись, что такое защитный слой бетона, и с его основными функциями. Можно смело утверждать, что он продлевает эксплуатацию железобетона, существенно снижает расходы на его обслуживание и ремонт поврежденных элементов. Для того чтобы эти показатели были высокими следует при армировании ленточного фундамента , плитного, перекрытий и других конструкций соблюдать нормы по размерам защитного слоя для арматуры.

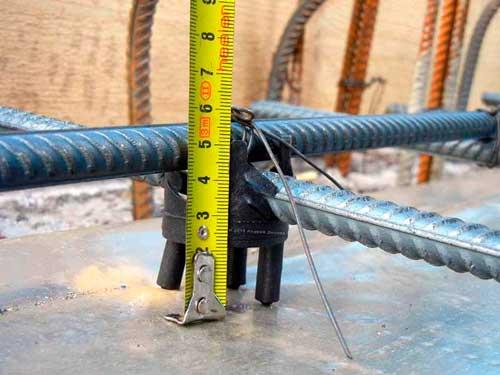

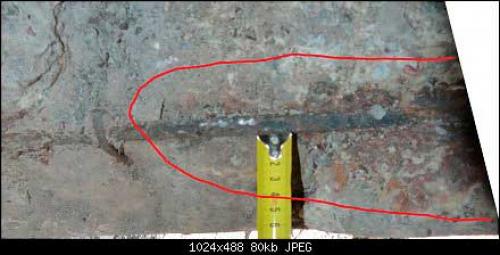

Защитный слой бетона снип. Рекомендуемый защитный слой армирования для различных условий эксплуатации.
- При проведении бетонной подготовки фундаментов – 40 мм;
- При контакте бетона с грунтом – 75 мм;
- При контакте с грунтом под параллельным негативным воздействием погодных факторов: для арматуры диаметром от 15 до 40 мм – слой бетона 52 мм, для арматуры диаметром от 10 до 18 мм – слой бетона минимум 25 мм;
- При эксплуатации конструкций в условиях постоянной повышенной влажности – защита должна составлять минимум 25 мм.
Для справки. Неразрушающий Контроль толщин защитного «тела» бетона осуществляется специальными измерительными средствами, работающими по принципу магнитного метода.
Защита арматуры от коррозии в бетоне.
Толщина защитного слоя бетона фундамента для арматуры. Книга «Малозаглубленный ленточный фундамент» Страница 32.
Толщина бетонного защитного слоя арматуры Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.
Толщина защитного слоя бетона для арматуры фундамента.
Таблица №47. Толщина защитного бетонного слоя арматуры.
Условия использования арматуры
Толщина защитного слоя
Продольная рабочая арматура фундаментных балок и сборных фундаментов
Продольная рабочая арматура монолитных фундаментов при наличии бетонной подготовки
Продольная рабочая арматура монолитных фундаментов при отсутствии бетонной подготовки
В закрытых помещениях при нормальной и пониженной влажности
В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий)
На открытом воздухе (при отсутствии дополнительных защитных мероприятий)
В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки
Арматура в бетоне, постоянно контактирующем с землей
