Делаем сами автоматический крючок для вязки арматуры. Для чего производится вязка крючком арматуры
Делаем сами автоматический крючок для вязки арматуры. Для чего производится вязка крючком арматуры

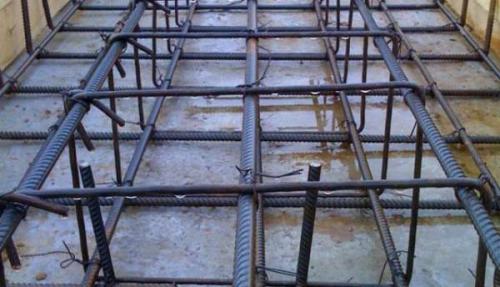

При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.
Вязка арматуры для фундамента при помощи сварки
Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:
- с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
- с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
- применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.
Вязка арматуры колонн.
В настоящем Руководстве изложены основные принципы конструирования наиболее массовых элементов из тяжелого бетона, а также приведены подробные данные по армированию конструкций, анкеровке и стыковке арматуры, конструированию арматурных изделий и закладных деталей и др.
Настоящее Руководство можно использовать и при конструировании предварительно напряженных элементов (в части обычной арматуры) наряду с указаниями специальных руководств.
Руководство разработано в соответствии с положениями главы СНиП II -21-75 «Бетонные и железобетонные конструкции».
Буквенные обозначения, приведенные без пояснения, соответствуют обозначениям главы СНиП II-21-75.
Приведенные в Руководстве рисунки не должны рассматриваться как примеры графического оформления рабочих чертежей.
Руководство разработано ГПИ Ленинградский Промстройпроект (инж. Г.Г. Виноградов) с участием ЦНИИпромзданий и НИИЖБ Госстроя СССР. При этом были использованы материалы НИЛФХММа и ТПа Главмоспромстройматериалов, КТБ Мосоргстройматериалов и Гипростроммаша Минстройдормаша СССР.
Замечания и предложения по Руководству просьба направлять по адресу: 196190, Ленинград, Ленинский проспект, д. 160, Ленинградский Промстройпроект.
Рекомендовано к изданию решением технического совета Ленинградского Промстройпроекта.
Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения / ГПИ Ленингр. Промстройпроект Госстроя СССР, ЦНИИпромзданий Госстроя СССР, НИИЖБ Госстроя СССР. - М.: Стройиздат, 1978.
Руководство содержит положения главы СНиП II-21-75 и материал, необходимый проектировщикам, занимающимся конструированием бетонных и железобетонных элементов зданий различного назначения, в основном для промышленного строительства. Приведены способы конструирования наиболее распространенных конструкций сборного и монолитного исполнения с армированием как сварными, так и вязаными арматурными каркасами и сетками.
Даются также рекомендации по проектированию арматурных изделий и закладных деталей.
Руководство предназначено для инженеров и техников - проектировщиков, а также для студентов строительных вузов.
С каким шагом вязать арматуру. Нормы и правила вязки арматуры
Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.
Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.
Для этой цели применяется
- Сварка элементов
- Вязка проволокой
- Скрепление пластиковыми хомутами.
Вязать или варить?
Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций» , а сталь берётся с маркировкой «С». Например – А400С.
Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.
Вязка арматуры под ленточный фундамент
При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.
При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).
Угловое усиление диагональными прутками
Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.
Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.
Вязка арматуры для монолитной плиты
В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.
Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.
Таблицы
Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.
Шаг вязки арматуры снип. Типы соединения
В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:
- Стыки внахлест, выполненные без сварки:
- нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
- нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
- нахлест прямых концов прутьев.
- Механические и сварные типы соединений встык:
- с использованием сварочных аппаратов;
- при помощи профессиональных механических агрегатов.
Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров
В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест.
Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.
Промышленное строительство чаще использует второй вариант соединения арматурных прутьев.
Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.
