Правильно скреплять стеклопластиковую арматуру просто необходимо, иначе это может отразиться на качестве будущей конструкции. На практике в редких случаях бывает так, что лопаются соединения. Важно следить за тем, чтобы конструкция в готовом варианте не меняла свои первоначальные показатели по форме.

Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать?

Вязка является быстрым и наравне с этим простым методом, позволяющим скрепить арматуру. Для осуществления такого способа не требуется от рабочего каких-либо квалификационных навыков. А если учитывать, что стеклопластиковую арматуру не получится скреплять посредством сварки, то этот способ является основным и единственным.

Способы скрепления стеклопластиковой арматуры

Для осуществления правильной вязки композитной стеклопластиковой арматуры можно использовать:

    вязальную проволоку
    в этом случае процесс вязки не будет отличаться от процесса вязки металлической арматуры.

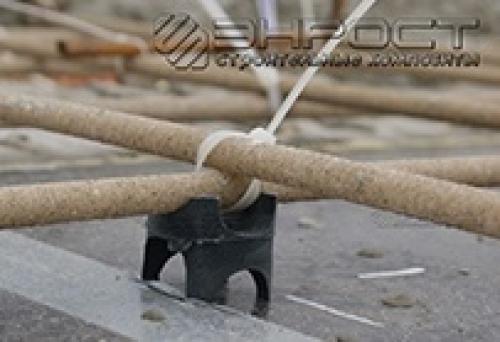

    вязка арматуры пластиковыми хомутами
    этот способ наиболее удобен для тех, кто занимается вязкой арматуры впервые, и при этом не на много дороже.

Независимо от того, какой способ крепления будет выбран на строительной площадке, главное соответствие прочности арматурного каркаса , который в последствие заливается бетоном. Конструкция из композитной стеклопластиковой арматурыне должна в процессе заливки менять изначальную форму и положение.

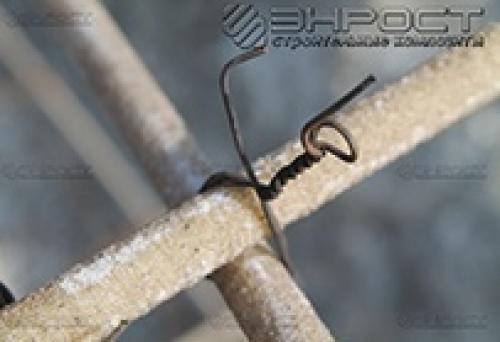

Если говорить о вязке арматуры с помощью металлической проволоки, то важно знать, что от качества материала будет зависеть качество фиксации композита, сделанных узлов. Правильная вязальная проволока предварительно обжигается. Как правило, материал используется диаметром в один миллиметр. Сечение должно быть круглым. Если использовать проволоку необожженную, то в результате она не будет гнуться, как следует, а значит, не будет плотно окутывать арматурные стержни, не будет тягучей. Как следствие, такое изделие может деформироваться или разорваться.

Инструменты для вязки стеклопластиковой арматуры

Для того чтобы не гнуть каждый раз проволоку плоскогубцами, существуют специальные инструменты, это:

    автоматические вязальные пистолеты

    крючки – ручные и полуавтоматические (винтовые)

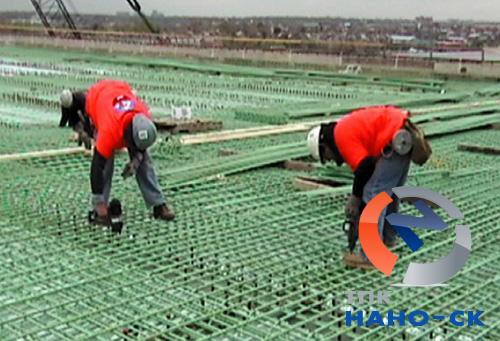

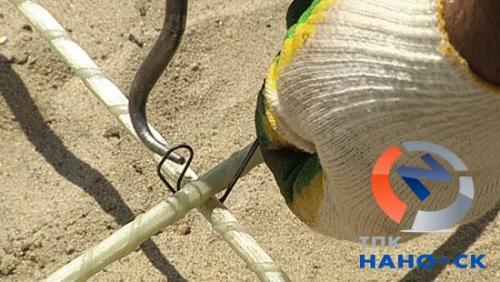

Что касается вязки с помощью автоматического пистолета. Процесс, конечно проще и будет двигаться быстрее, однако пистолет не всегда сможет добраться в труднодоступное место. К тому же при использовании такого инструмента будет значительный перерасход проволоки.

Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать?

Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать?

Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать?

Чем резать стеклопластиковую арматуру.

Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать? 05

Рекомендации по монтажу стеклопластиковой арматуры

Производство работ с арматурой из стеклопластика практически ничем не отличается от работы с металлической арматурой, и не требует каких-то особенных навыков и знаний. Это такие же арматурные стержни, только не металлические, а композитные, они намного легче металла, соответственно монтаж стеклопластиковой арматуры будет быстрее и легче, благодаря чему значительно сокращаются трудозатраты.

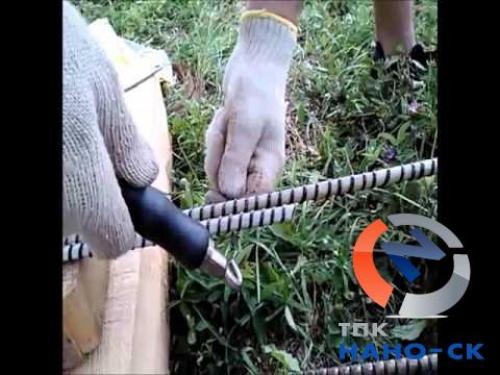

Чем резать стеклопластиковую арматуру

Резка стеклопластиковой арматуры осуществляется болгаркой, также как и в случае с металлической, только этот процесс отнимает намного меньше времени, чем резка металлических стержней, за 4 - 5 секунд, можно разрезать несколько стеклопластиковых стержней диаметром 12мм.

Как и чем вязать стеклопластиковую арматуру:

  1. Металлической проволокой, в этом случае процесс ничем не отличается от вязки металлической арматуры, можно осуществлять крючком либо специальным пистолетом;
  2. Пластиковым хомутом-стяжкой - этот способ значительно сокращает время на вязку арматурного каркаса, и не ухудшает его прочностных характеристик, главное чтобы на момент заливки, стержни были надежно связаны хомутом;

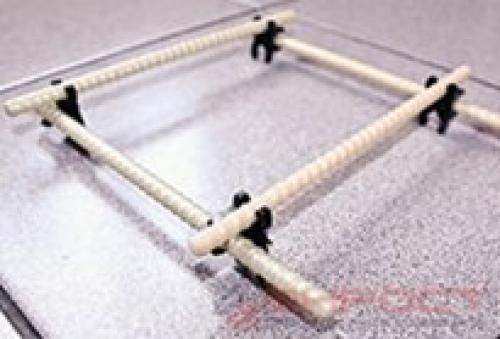

  3. Специальными креплениями – данный способ тоже упрощает работу по соединению арматуры, достаточно просто защелкнуть специальное крепление на арматурных стержнях, и они будут надежно соединены между собой;

Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать? 06Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать? 07Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать? 08

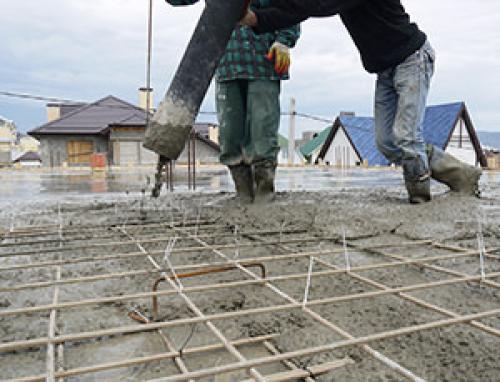

Каркас из стеклопластиковой арматуры

Связать объемный каркас, для ростверка или ригеля, из композитной арматуры тоже не составит труда. Процесс в точности такой же, как и в случае с каркасом из металлических арматурных стержней, только из-за того что композитные стержни нельзя согнуть, хомуты стягивающие каркас будут из металла.

Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать? 09Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать? 10

Можно сделать заключение, что монтаж неметаллической арматуры это довольно легкий процесс, не требующий специального образования и каких – либо особенных знаний. А с учетом низкого веса, работать с этим материалом быстрее и легче.

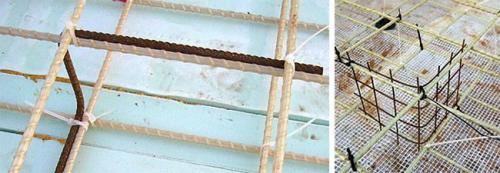

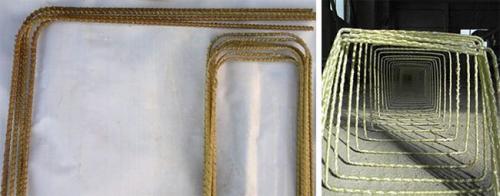

Хомуты для композитной арматуры. Гнутые элементы из стеклопластиковой арматуры

Так как пластиковую арматуру поставляют в рулонах (50 или 100 м), то нет необходимости производить связку продольных несущих прутков: можно просто отрезать кусок необходимой длины. При обустройстве арматурного каркаса для ленточного фундамента часто используют □-образные вертикальные хомуты в качестве поперечных армирующих элементов, а для усиления углов и примыканий необходимы Г- и П-образные дополнительные элементы. Самостоятельно изготовить такие гнутые элементы из прямых стеклопластиковых прутков невозможно (арматура или сломается, или примет прежнее состояние после снятия усилия на изгиб). Придать любую форму стеклопластиковому прутку можно только на этапе его изготовления в заводских условиях. Поэтому необходимо, в соответствии с эскизом, приобрести нужное количество готовых гнутых элементов. Вязку дополнительных крепежных элементов арматурного каркаса можно произвести с помощью вязальной проволоки и обычного крючка или пластиковых хомутов.

Хомуты для композитной арматуры. Гнутые элементы из стеклопластиковой арматуры

На заметку! Если вы не найдете в продаже гнутых стеклопластиковых элементов необходимых размеров или форм, то можно изготовить их самостоятельно из обычной стальной арматуры (придется приобрести небольшое ее количество).

Хомуты для композитной арматуры. Гнутые элементы из стеклопластиковой арматуры

Разнообразие крепежных элементов, которые применяют для вязки стеклопластиковой арматуры, позволяет выбрать тот способ, который будет удобен именно вам (как в технологическом, так и в материальном смысле).

Сварка композитной арматуры. Как согнуть композитную арматуру?

Готовая к использованию стеклопластиковая арматура, как и все армирующие элементы из композитных материалов, не подвергается сгибу в условиях строительной площадки. Гнутая стеклопластиковая арматура после снятия напряжения с композитного прутка не сохраняет требуемую форму и выпрямляется до исходного состояния. После отвердевания композита, который является связующим для волокон стеклопластика арматурного стержня, невозможно размягчить с последующим затвердеванием и сохранением всех свойств. Можно только полностью разрушить структуру материала, который становится непригодным к использованию.

Сформированный в заводских условиях арматурный стержень из композитных материалов может быть согнут на время. Но после снятия нагрузки гнутые элементы из стеклопластиковой арматуры самостоятельно выпрямляются и ведут себя как пружина. Сварка композитных армирующих материалов также исключается. Для соединения отдельных элементов можно использовать специальные клеевые составы.

На практике сгибание и соединение арматуры решается значительно проще. При необходимости использования гнутых элементов можно оформить их изготовление у производителя. По предварительной договоренности и при наличии чертежей гнутая композитная арматура любого размера и формы выполняется непосредственно на этапах производства армирующих элементов.

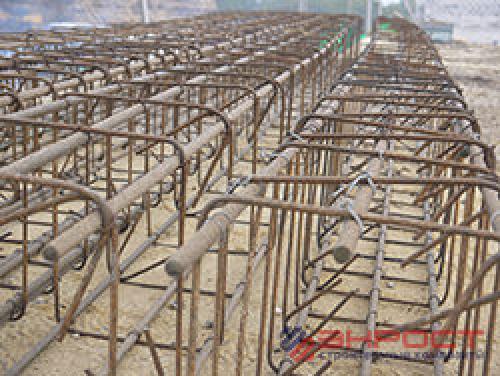

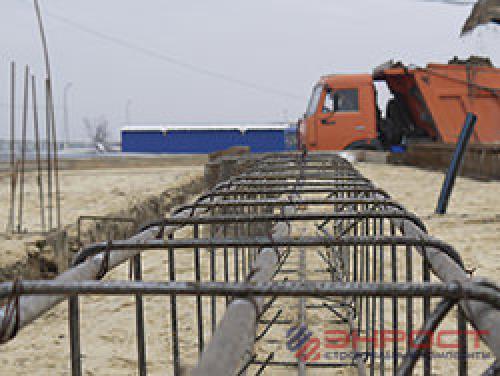

Помимо этого возможно использование гибридных каркасов, которые выполнены из стальных и композитных прутков. Применение такого каркаса не является редкостью в малоэтажном строительстве и при армировании бетонных изделий.

Очень часто на разных этапах строительства и производства стоит цель приварить гнутые элементы из стеклопластиковой арматуры к конструкции или выполнить преднапряжение композитных прутков. В этом случае единственным вариантом является использование композитной арматуры с предварительно установленными стальными наконечниками.

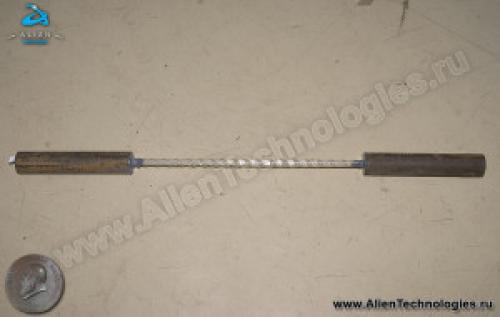

Стальной наконечник крепится к концам прутков двумя основными способами:

  • При помощи специальных цанговых зажимов;
  • С использованием химических анкеров.

Наконечники устанавливаются на композитные стержни необходимой длины в заводских условиях, после договоренности с производителями композитной арматуры.

Как вязать стеклопластиковую арматуру в углах. Как вязать стеклопластиковую арматуру: Инструкции +Фото и Видео

На современном рынке товаров и услуг очень трудно уследить за всеми новинками, так например относительно недавно появилась стеклопластиковая арматура,  которая успела зарекомендовать себя с положительной стороны.

Бетон является прочным материалом материалом для заливки фундамента и прочих целей, но что бы усилить его свойства нужна,  для этих целей прекрасна подойдет арматура выполненная из стеклопластика.

В этой статье Вы узнаете как вязать стеклопастиковую арматуру своими руками.

Технические характеристики

Арматура из стеклопластика представляет собой смесь из прочного стекловолокна и термоутойчивой смолы, вытянутых в жгуты.

В 2012 году был утвержден ГОСТ, четко регламентирующий требования к продукту:

    Как правильно вязать стеклопластиковую арматуру, чем вязать и как вязать? 13 Диаметр- от 4 мм до 32 мм ;
  • 800 МПа.(МПа- максимальный предел прочности при растягивании арматуры- показатель силы площади его поперечного сечения при растяжении материала);
  • 300 МПа- максимально возможный показатель прочности сжатия;
  • >150 МПа-максимальная прочность;

Плюсы  и минусы стеклопластиковой арматуры

Стеклопластиковая арматура за короткий период времени успела себя зарекомендовать, как достойный связующий материал, который не уступает металлической альтернативе, а даже имеет ряд преимуществ по сравнению с ней.

  1. Стеклопластиковой арматуре не страшна коррозия.
  2. Легкая. Металлическая арматура примерно в 10 раз тяжелее стеклопластиковой .
  3. Малая теплопроводность- защита стен и фундамента от перемерзания, что особо актуально в северных широтах нашей страны.
  4. Цена, является достоинством данного вида арматур.
  5. Не теряет свою прочность при растяжении. Данный показатель выше в 3 раза нежели чем у металлической.
  6. Не электризуется ( непроводимость тока).
  7. Монолитна.Металлическая арматура по сверл длинные имеет разрезы, в последствии швы, которые сказываются на прочности не лучшим образом.
  8. Удобство в транспортировке.Достаточно легкая,, продается в формате «скруток»,не доставит хлопот даже если будете перевозить на легковом автомобиле среднего размера.
  9. Отсутствие трещин фундамента и стен из-за того арматура из стеклопластика и бетон имеют одинаковый коэффициент расширения при воздействии тепла.
  10. Возможность приобретения нужного количества.Металическая арматура продается одинаковой длинны -12 метров, велика вероятность купить лишнего, стеклопластиковая арматура продается на метраж.

СОВЕТ! Предварительно нужно будет посчитать сколько понадобиться арматуры и взять с небольшим запасом

Не будем оставлять без внимания недостатки данного материала, они у него тоже имеются:

  • Высокая вероятность поломки.У металической арматуры этот показатель намного выше, нужно приложить больше усилий чтоб ее поломать.
  • Менее безопасна, чем металическая. При поломке велика вероятность образования острых краев и «заусенцев»,которыми можно пораниться и оставить занозу.

Вяжем стеклопластиковую арматуру самостоятельно

Перед началом работы необходимо определиться и расчищать какие нагрузки будет выполняви планируемые объемы работ.

Наиболее легким способом вязания стеклопластиковой арматуры собственноручно можно считать вязку с применением полиэтиленовых хомутов.Прутья скрепляются между собой под прямым углом (90 градусов) посредством пластиковых хомутов ,хвостики которых обрезаются в дальнейшем для удобства.Этот способ отлично подойдет, если осуществляется вязка сетки на фундамент малого сооружения. Нет нужды покупать специальное оборудования и материалов  для вязания.

Для того чтобы связать стеклопластиковую арматуру для более серьезных построек, понадобится металическая проволока( сечение 1 мм), вязальный крючок и сама арматура.

Приступаем к работе:

  • Шаг 1. Прутья, которые будут уложены поперек необходимо закрепить на фиксаторы, установленные перед этим.

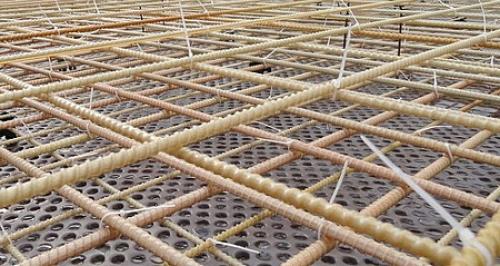

  • Шаг 2.Нарезанные продольные прутья кладутся на одинаковом друг от друга расстоянии, обдуманном заранее, помечаются места скрепления.
  • Шаг 3. Перпендикулярно продольным прутьям крепятся перемычки,  в соответствии с пометками.(шаг 2)
  • Шаг 4.Проволоку складываем в двое и производим связывание прочно фиксируя при помощи крючка.(Если используются хомуты, то необходимо туго затянуть их)
  • Шаг 5. После того как первый слой  сетки окончен ,переступаем к изготовлению   остальных частей конструкции. Детали крепятся друг к другу под прямым углом  с внутренней стороны ячеек.

ВАЖНО! При вязке необходимо особое внимание уделять при вязке углов.В специализированных строительных магазинах можно приобрести  элементы для сцепки конструкций между собой,  которые легкостью можно установить на место углов.

Итоги

Вязание  стеклопластиковой арматуры — это не сложный процесс, который можно осуществить самостоятельно, главное соблюдать всю технологию и тогда даже у новичка в этом деле не возникнет сложностей.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-vyazat-armaturu-stekloplastikovuyu-dlya-fundamenta-podgotovka-armatury

Как натянуть композитную арматуру. Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета.

  • пластиковую арматуру проектных диаметров;
  • вязальную проволоку или затяжные хомуты.

Как натянуть композитную арматуру. Подготовка материалов для сборки армирующего каркаса

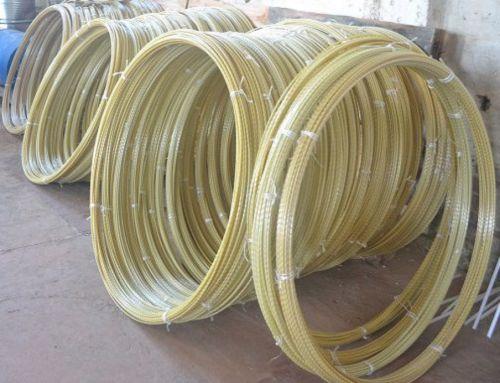

В отличие от традиционных металлических прутов, арматура из стеклопластика поставляется в виде свернутой бухты.

Поэтому перед началом сборки каркаса ее необходимо размотать и нарезать на куски необходимой длины. Резка производится ножовкой или другим инструментом, не допускающим нагрева материала. Разметку мест реза на поверхности легко сделать с помощью обыкновенного маркера.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь в пламени с помощью паяльной лампы или в костре. Необожженная проволока гнется хуже и не всегда обеспечивает плотный охват соединения. Кроме этого, неподготовленный металл обладает меньшей тягучестью и чаще рвется во время работы.

Как натянуть композитную арматуру. Подготовка материалов для сборки армирующего каркаса

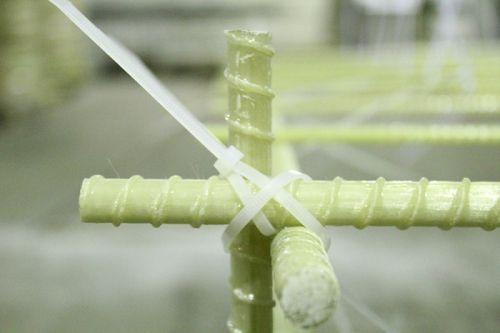

Вязка хомутами.

Общая схема вязки.

Каркас фундамента из стеклопластиковой арматуры. Сравнение стеклопластиковой и металлической

Внедрение инновационных технологий в строительную сферу ставит перед строителями вопрос, какую арматуру целесообразнее использовать для укрепления конструкций из бетона. Определиться стеклопластиковая арматура или металлическая для фундамента, можно только разобравшись со всеми их положительными сторонами. В отличие от изделий на основе металла арматура из стеклопластика имеет массу в девять раз меньше, что позволяет уменьшить нагрузку на фундамент сооружения.

Каркас фундамента из стеклопластиковой арматуры. Сравнение стеклопластиковой и металлической

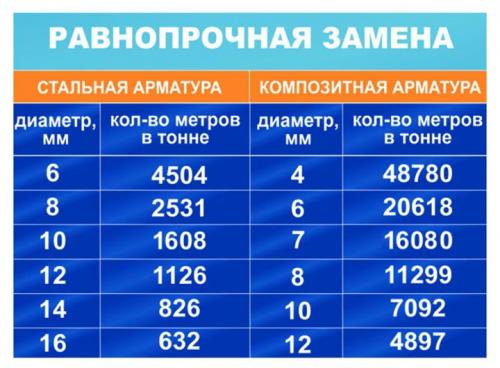

Сравнение арматуры.

Профессионалы сравнивания арматуру из металла и стеклопластика едины во мнении, что последняя, не подвергается влиянию химически активных сред. В связи с этим в зимний период производят армирование ленточного фундамента стеклопластиковой арматурой. Их выбор объясняется тем, что зимой в бетон добавляют солевые растворы, способствующие его застыванию.

Отличительными характеристиками металлической арматуры по сравнению со стеклопластиковыми изделиями является простота использования последнего. Для этих целей не требуется пользоваться сварочным оборудованием. Удостовериться в этом можно, посмотрев, как выполняется укладка фундамента со стеклопластиковой арматурой на

Стеклопластиковые элементы арматурных каркасов, сравнив с металлическими аналогами, эффективнее справляются с нагрузками на разрыв. Поэтому они применимы в укреплении ответственных конструкций на основе бетона. Сравнивая металлическую арматуру со стеклопластиковой, специалисты отдельно останавливаются на том, что последняя на протяжение длительного времени не влияет на уменьшение прочностных характеристик фундаментных конструкций.

Все это обуславливается не подверженностью стеклопластиковых элементов окислительным процессам. Сравнив металлопластиковую со стеклопластиковой арматурой, специалисты пришли к заключению, что при использовании последней можно создавать надежные каркасные сооружения.

Как согнуть стеклопластиковую арматуру. КАК СОГНУТЬ КОМПОЗИТНУЮ АРМАТУРУ ИЛИ ПРИВАРИТЬ ЕЁ К ЧЕМУ-ЛИБО?

Уже изготовленную стеклопластиковую арматуру, как и любую другую композитную арматуру, согнуть на строительной площадке невозможно (так чтобы после снятия нагрузки она оставалась согнутой). После отверждения, композит, связывающий волокна, из которых состоит арматурный стержень, можно только разрушить. Размягчить его с последующим повторным отверждением — не получится.

Сформированный композитный арматурный стержень можно согнуть на время, но он будет вести себя как пружина и после снятия нагрузки снова выпрямится самостоятельно.

Сварить композитную арматуру с чем-либо тоже не получится. В крайнем случае можно приклеить…

На практике, обе эти задачи решаются проще. Касательно гнутых элементов — можно заказать их изготовление у производителя композитной арматуры. В заводских условиях можно изготовить гнутые композитные элементы по чертежу заказчика ещё на этапе производства композитной арматуры. Кроме того, Вы можете просто использовать композитную арматуру вместе с металлической. Так называемые гибридные каркасы, связанные из стальной и композитной арматуры — не редкость.
