Арматура, изготовленная из композитных материалов, правила укладки которой несложно изучить по соответствующим видео, используется и в капитальном, и в частном строительстве. Поскольку капитальное строительство осуществляется силами квалифицированных специалистов, которые хорошо знакомы с нюансами и недостатками применения тех или иных строительных материалов, остановимся на особенностях использования такого материала при возведении частных малоэтажных строений.

Сферы использования композитной арматуры

• Арматура, изготовленная из композитных материалов, успешно используется для укрепления фундаментных конструкций следующих типов: ленточных, высота которых больше, чем глубина промерзания почвы, и плитных. Применение арматуры из углепластика для укрепления фундаментов целесообразно лишь в тех случаях, когда строение возводится на хорошем грунте, где бетонные основания не будут подвергаться нагрузкам на излом, которые стеклопластиковые элементы могут просто не выдержать.
• При помощи стеклопластиковой арматуры укрепляют стены, кладка которых выполняется из кирпича, газосиликатных и других блоков. Следует отметить, что в качестве связующего элемента стен композитная арматура очень популярна среди частных застройщиков, которые используют ее не только для укрепления кладки несущих конструкций, но и для обеспечения их связки с облицовочными перегородками.
• Этот материал активно используется и для связки элементов многослойных панелей. Структура последних включает в себя слой утеплителя и бетонные элементы, которые и связываются между собой при помощи стеклопластиковой арматуры.
• Благодаря тому, что арматура рассматриваемого типа лишена такого недостатка, как подверженность коррозии, ее часто используют для укрепления различных гидротехнических сооружений (к примеру, плотин и бассейнов).
• В тех случаях, когда необходимо эффективно увеличить жесткость клееных деревянных балок, их также укрепляют при помощи стеклопластиковой арматуры.
• Используется этот материал и в дорожном строительстве: с его помощью укрепляют слой асфальтового полотна, который подвергается повышенным нагрузкам в процессе своей эксплуатации.

Можно ли использовать композитную арматуру вертикально. Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/mozhno-li-ispolzovat-kompozitnuyu-armaturu-vertikalno-predmet-rassmotreniya-i-nemnogo-teorii

Стеклопластиковая арматура соответствие металлической. Преимущества и недостатки стальной арматуры

Металлические прутки изготавливают горячекатанным способом из низколегированных сталей марок Ст3кп, 35ГС, 25Г2С, 32Г2Рпс в соответствии с ГОСТ 5781-82. Диаметр стержней — 6-80 мм, длина — 6-12 м, поверхность — гладкая или рифленая, с продольными и поперечными ребрами. Поперечный серповидный профиль предназначен для лучшего сцепления армирования с бетоном.

В сравнении со стеклопластиковыми, базальтовыми и другими неметаллическими способами армирования ж/б конструкций стальной вариант предпочтительнее по нескольким пунктам:

Высокая жесткость — 200000 МПа, которая делает каркас гораздо более жестким, чем бетон.

Низкий коэффициент относительного удлинения — 0,25%. При предельных нагрузках на ненапряженные элементы сооружения, например, поперечные балки, трехметровое железобетонное изделие изогнется с расширением трещин до 7,5 мм, что является некритичным показателем.

Достаточно высокий предел прочности на растяжение — 500 МПа, соответствующий действующим СНиП.

Огнестойкость , пригодность для строительства объектов, зданий, сооружений вплоть до 1 класса огнестойкости.

Возможность сварки , вязки сеток металлической проволокой.

Недостатки стального армирования напрямую связаны с физико-механическими, химическими свойствами углеродистых и низколегированных сплавов:

Большой вес , оказывающий дополнительную нагрузку на несущие элементы сооружений, затрудняющий транспортировку, погрузку/разгрузку.

Высокая теплопроводность , склонность к промерзанию при низких температурах.

Подверженность коррозии из-за воздействия влаги, агрессивных веществ.

Электропроводность , которая ускоряет взаимодействие металла с кислородом.

Высокая цена , связанная со стоимостью сырья, трудоемкостью обработки и производства.

Как вязать композитную арматуру для плитного фундамента. Как вязать арматуру из стекловолокна

Вязка пластиковой арматуры для фундамента

Характеристики стеклопластиковой арматуры

В строительстве различают три основных типа стеклопластиковых изделий, применяемых для формирования арматурных каркасов при бетонировании:

• стеклокомпозитные;
• углекомпозитные;
• комбинированные.

Различные виды арматуры предназначены для работы в определенных условиях.

По пределу прочности на растяжение лидирует углепластиковая арматура с показателем 1400 МПа (у стеклокомпозитных изделий этот показатель, для аналогичного по диаметру прута, составляет 800 МПа). Есть также различие по модулю упругости – пруты из углепластика надежнее композитных элементов в 2,5 раза.

Стеклопластиковые прутки изготавливаются на заводе в бухтах. Диаметр изделий варьируется от 4 до 32 мм. Для лучшего сцепления с бетоном, поверхность прутов делают ребристой.

Применение стеклопластиковых прутов имеет ограничение по температуре. При температуре свыше 60 o С, стеклопластик теряет свои прочностные характеристики. Также следует учитывать предельный показатель для стеклопластика по прочности на сжатие – 300 МПа.

Подробнее про композитную арматуру мы уже писали в этой статье.

Необходимые материалы и инструменты

Перед тем, как вязать стеклопластиковую арматуру для фундамента, необходимо закупить материалы и подготовить инструменты для работы.

Обычно для усиления монолитных конструкций применяются горизонтальные плоские сетки, соединенными пространственными связями в единое целое. Такая схема подходит для укладки ленточного и плиточного фундамента под здание, или для подготовки каркаса под заливку основания для забора.

Отдельные пруты между собой связывают металлической проволокой с помощью специальных крючков или пистолета (материал по теме вязки арматуры представлен здесь).

Также их можно соединять хомутами.

До начала работ приобретают следующие материалы:

• стеклопластиковые пруты (диаметр должен соответствовать проектной документации);
• металлическую проволоку или пластиковые хомуты.

Арматура из пластика поставляется в бухтах, поэтому перед началом работ ее необходимо нарезать по размеру. Резать арматуру можно обычной ножовкой по металлу или отрезным диском углошлифовальной машинки (материал по резке стеклопластиковой арматуры размещен тут). Размечать пруты на отдельные куски удобно будет маркером.

Для нарезки проволоки на отдельные куски будет достаточно бухту с проволокой раскроить на 3 части углошлифовальной машинкой.

Для придания проволоке большей эластичности, ее рекомендуют отжечь на костре. После термической обработки проволока легко гнется и затягивается узлом на месте соединения арматурных прутов. Необработанная проволока хуже затягивается и не дает плотного захвата соединения, а также чаще рвется.

В качестве инструмента для вязания проволоки могут использоваться:

• плоскогубцы;
• вязальные крючки;
• вязальные пистолеты.

Работать плоскогубцами неудобно. Для получения правильного узла приходится прикладывать много усилий, а скорость работы будет ниже в несколько раз, чем при использовании других инструментов. Чаще всего строители применяют вязальные крючки.

Крючки бывают двух видов:

• Ручные. Такой инструмент потребуется вращать усилием руки.
• Полуавтоматические. Они снабжены внутренней резьбой, и при протягивании ручки назад, крючок проворачивается, затягивая узел.

Обычный крючок можно приобрести в строительном магазине, но также его легко смастерить самостоятельно из толстой стальной проволоки (об этом читайте в этом материале).

Вязальный пистолет существенно ускоряет процесс подготовки каркаса, но это достаточно дорогой инструмент. Кроме того, габариты пистолета не позволяют осуществить захват соединения прутов в труднодоступных местах — там все равно придется работать обычным крючком.

Инструкция по вязке композитной арматуры

Чтобы создать прочный пространственный каркас из арматурных прутов, места соединений необходимо связать. Надежность узла должна обеспечить сохранность арматурной сетки без изменений первоначального вида при заливке раствора.

Для фиксации соединений чаще всего используют металлическую проволоку. Это самый простой и надежный способ, который не требует специальной подготовки монтажника. Металлическую арматуру также сваривают, но для стеклопластика такой вариант не подходит.

Процесс вязки стеклопластиковых прутов можно разбить на несколько этапов:

• Арматуру нарезают по заданным размерам, для чего потребуется размотать бухту.

• Поперечные прутки укладывают на специальные пластиковые подставки-фиксаторы.

• Сверху на поперечные пруты укладывают продольные, соблюдая равномерное расстояние между отдельными элементами.
• В тех точках, где есть пересечение прутов, необходимо выполнить связку. Для этого под место соединения протягивают сложенный вдвое отрезок проволоки и скручивают петлю крючком, захватывая свободный конец (на фото вариант с лагами вместо фиксаторов).

• Собрав нижнюю горизонтальную сетку, приступают к выставлению вертикальных прутов.

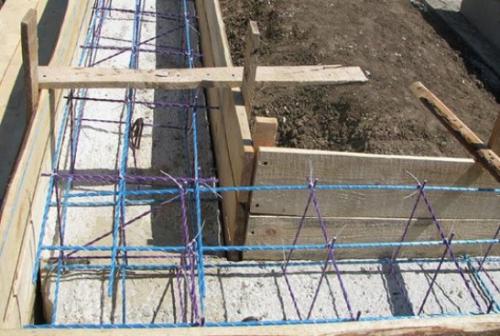

Какой диаметр стеклопластиковой арматуры нужен для фундамента. Виды пластиковой арматуры

Существует несколько видов арматуры, в зависимости от того, из какого материала она производится:

1. Стеклопластиковая. Ее начали использовать еще во времена Советского Союза. Тогда наблюдалось стремительное развитие печатного монтажа в области радиоэлектроники. Платы тогда делали из текстолита. Особенность этого материала в тканой основе, скрепленной искусственной смолой. Постепенно на место ткани пришло стекловолокно. Благодаря этому удалось расширить сферу применения стеклопластика. Из него начали делать мебель, товары для дома. Материал нашел свое место даже в авиастроении и военной промышленности. Со временем его ввели и в строительство. Из стеклопластиковой арматуры стали делать каркасы для фундамента. Они подходят для условий, в которых другие материалы быстро портятся. Для создания стеклопластика пользуются стеклом и эпоксидной смолой.
2. Базальтопластиковая. Этот материал делать легче, чем стекловолокно. Для него достаточно только базальта. Популярность такой арматуры связана с ее высоким уровнем прочности и упругости. Она меньше проводит тепло, но более тяжелая.
3. Углепластиковая. Это дорогой материал, для получения которого необходимо карбоновое волокно и смолы. Высокая цена связана с особенностями производства карбоновой нити. Она составляет основу материала. Чтобы ее получить, должны точно соблюдать все параметры температуры и время обработки, так как в качестве сырья применяют органические волокна. Применение этого материала возможно в разных сферах жизни. Данная пластмассовая арматура для фундамента очень упругая, но минус в ее хрупкости. Поэтому, если планируется строительство более прочной и напряженной конструкции, выбирают другой вариант.
