Особенности вязки арматурных каркасов. Вязка арматуры для ленточного фундамента
При армировании конструкции важно соблюдать все требования. Ленту следует усиливать каркасами. Схема включает в себя следующие виды армирования:
- Рабочее. Принимается в зависимости от поперечного сечения фундамента и нагрузки на него. Для частных домов назначается только исходя из размеров ленты. Общая площадь сечения стержней вычисляется как 0,1% от поперечной площади армируемой конструкции. При этом важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для остальных случаев 12 мм.
- Поперечное конструктивное. Минимальный диаметр составляет 6 мм.
- Вертикальное конструктивное. При высоте ленты менее 80 см должно быть не менее 6 мм, в остальных случаях — 8 мм.
При укладке каркаса учитываются правила по защитному слою арматуры, который согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:
- 40 мм для рабочего армирования при наличии бетонной подготовки, 70 мм при ее отсутствии;
- 35 мм для конструктивного армирования при наличии бетонной подготовки, 65 мм при ее отсутствии.
Сборку каркаса ленточного фундамента можно выполнять двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений при втором методе. После того, как все элементы армирования будут соединены, каркас опускают в выемку и устанавливают в проектное положение. При работе важно учитывать минимальный нахлест стержней при соединении по длине, который составляет 20 диаметров арматуры, но не менее 250 мм. Важно предусмотреть дополнительное усиление на углах ленты. Существует несколько схем для выполнения таких соединений (внахлест, с использованием дополнительных деталей), при этом шаг поперечного армирования уменьшают вдвое.

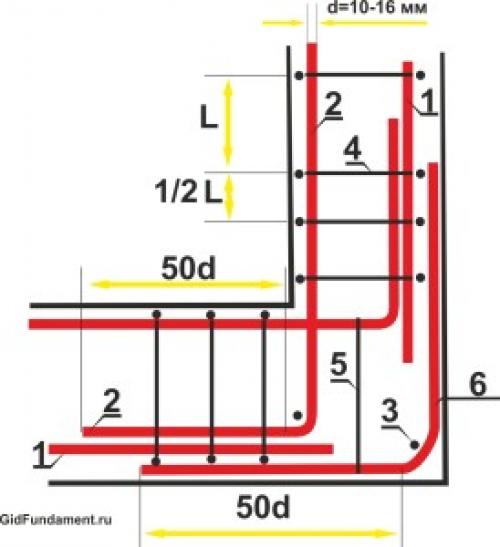

Одна из возможных схем армирования угла ленточного фундамента.
Подробнее о том как правильно армировать ленточный фундамент читайте здесь .
Вязка арматуры снип. Соединение вязкой
Этот способ больше распространен в частном домостроении, чем сварка, так как не требует применения специального оборудования, обращаться с которым умеют только специалисты. Связать арматурные стержни специально предназначенной для этого мягкой, но крепкой проволокой может каждый. Кроме того, для вязки используют менее дорогую арматуру класса А400.
Стыковка арматуры при создании силового каркаса железобетонных конструкций методом вязки регламентируется строительными нормами и правилами и может выполняться как с прямыми концами, так и с загнутыми в виде петель, лапок или крюков. Загиб должен осуществляться без нагрева, трудоемкими механическими способами, поэтому при заливке фундаментов для малоэтажных частных домов окончания прутков обычно оставляют прямыми.
Для справки! Соединение лапами или крюками обязательно для гладкой арматуры постоянного сечения.
Длина нахлеста определяется проектировщиками. При отсутствии проекта строители могут вычислить нужные значения самостоятельно, ориентируясь на следующие данные:
- диаметр соединяемых стержней;
- марка бетона, применяемого для создания ЖБИ;
- расположение стыков в конструкции.
Расчет по диаметру арматуры
Сечение арматуры – проектная величина, подбираемая с учетом нагрузок и плотности каркаса.
Удобнее и проще всего при соединении арматуры внахлест ориентироваться на её диаметр, делая перепуск в 30-40 раз больше этого значения. И чем больше сечение стержней, тем выше применяемый коэффициент. Например, для 10-миллиметровых прутков нахлест делают не менее 300 мм, а для «сороковки» применяют коэффициент 36-38 и делают напуск не менее полутора метров.
Расчет по расположению стыка в конструкции
В плитных и ленточных фундаментах силовой каркас состоит минимум из двух контуров – верхнего и нижнего, соединенных вертикальными связками. На разные части конструкции действуют разные нагрузки: верхняя находится в зоне сжатого бетона, нижняя – в растянутой зоне. Поэтому и длина перехлеста в этих зонах отличается. Как и в конструкциях вертикальной направленности – опорах, колоннах, стенах.
Рассчитать перехлест арматуры – сколько диаметров брать в каждом отдельном случае – можно, используя следующие данные.
Для сжатого бетона:
- при горизонтальном соединении – 33,8 d;
- при вертикальном соединении – 48,3 d.
Для растянутого бетона:
- при горизонтальном соединении – 47,3 d;
- при вертикальном соединении – 67,6 d.
Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ
Расчет по марке бетона
Чем выше марка бетона, тем он прочнее и меньше нуждается в усилении, что позволяет экономить на арматуре, используя стержни меньшего сечения либо делая нахлест меньшей длины. Но он все также зависит от расположения стального контура в той или иной нагрузочной зоне бетона.
Корректировка коэффициентов по марке бетона и расположению соединения в той или иной нагрузочной зоне важно при устройстве монолитных плит перекрытий и ответственных сильно нагруженных конструкций. При возведении ленточного фундамента вполне достаточно самого простого расчета по сечению арматуры. Следует только помнить, что стандартный коэффициент (30-40) необходимо увеличить до 90, когда стык приходится на точку с высокой нагрузкой или изгибающим усилием.
Соединение сваркой
Сваривать можно только арматуру класса А400 или А500 с индексом «С». Если такого индекса в маркировке нет, производится только стыковка арматуры внахлест без сварки. Такой металл при сильном нагревании серьезно теряет в прочности и становится менее устойчивым к коррозии, что может привести к разрыву или деформации соединения в процессе эксплуатации железобетонной конструкции.
Нахлест при сварном соединении зависит уже не только от диаметра арматуры, но ещё и от её класса:
- протяженность шва для стержней А400С должна составлять не более 8 диаметров;
- для А500С – не более 10 диаметров.
Вязка арматуры под ленточный фундамент
Например, если силовой каркас монтируется из 16-миллиметровых стержней класса А500С, длина шва составит 160 мм. Сваривают их продольным швом электродами диаметром 4-5 мм.
Стыковка арматуры внахлест может осуществляться и другим способом – привариванием поперечных прутков по всей длине перепуска. Также применяют соединение стержней встык с приваркой муфты, объединяющей оба конца.
А вот перекрещивающиеся прутки сваривать нежелательно, так как в этих местах стыки больше склонны к разрывам под нагрузкой, чем связанные.
