Расчет плитного фундамента для дома из газобетона. Какие параметры влияют на расчет плиты

Расчет плитного фундамента для дома из газобетона. Какие параметры влияют на расчет плиты

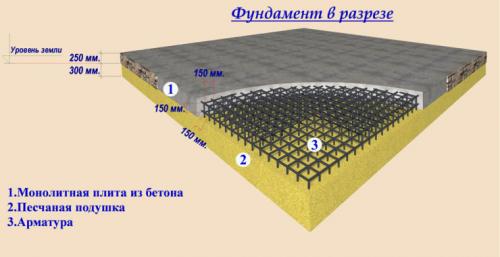

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Толщина фундаментной плиты под гараж. Подготовительные работы

При возведении плитного фундамента под гараж необходимо следовать пошаговой инструкции. Для начала подготавливается проект постройки с указанием размеров и габаритов всех конструкций. Толщина бетонной плиты и подушки зависит от грунта, если он рыхлый, подвижный, то котлован делается на глубине 60-100 см, в ином случае – 20-30 см.

Подушка из песка – это обязательный элемент постройки, который продлит срок эксплуатации. Она равномерно распределяет нагрузку, а также защищает от вод.

Помимо грунта, толщина плиты зависит от веса будущего гаража. Если это одноэтажная постройка, то достаточно будет сделать котлован на 10 см, а если постройка из кирпича – 15 см.

Размер котлована должен равняться размеру гаража, и плюс 30-50 см со всех сторон. Только после точного подсчета размеров будет известно количество необходимого песка и бетона. Для этого следует умножить ширину, длину и толщину конструкции.

Важно правильно выбрать бетон, он должен обладать следующими характеристиками:

• марка — М300-М400;
• подвижность П3;
• водопроницаемость – минимум W4;
• морозостойкость – F

Если грунтовые воды расположены близко к фундаменту, необходимо на песчаную подушку положить слой щебня (10-20 см). Для усиления плиты потребуется арматура с сечением, минимум, 15 мм. Лучше, если арматура будет положена в два слоя, расстояние между которыми около 5 см.

После того, как все инструменты и необходимые материалы собраны, можно подготавливать сам участок к строительным работам. Для этого его следует очистить, сделать разметку и вырыть котлован. Здесь необходимо четко следовать заранее подготовленному плану.

Для разметки потребуется несколько колышек, которые вбиваются по углам будущего фундамента, а после они обтягиваются веревкой. Чтобы проверить точность размеров, потребуется рулетка и нивелир.

После этого нужно вырыть котлован под плиту. Это можно сделать самостоятельно, хотя процесс сложный и долгий, а можно нанять специальную технику.

Далее следует сделать песчаную подушку, для этого:

1. Необходимо уплотнить грунт.
2. Засыпать песок и равномерно его распределить.
3. Смочить и утрамбовать.
4. Если близко расположены грунтовые воды, засыпать слой щебня.
5. Утрамбовать щебень.

Такое основание для фундамента достаточно дорогостоящее, но зато обеспечит долговечность и надежность постройки.

Фундамент плита под дом из газобетона. Особенности фундаментных оснований и рекомендации по выбору фундамента

Определяясь с типом фундаментного основания для здания из газобетонных блоков, следует учитывать комплекс факторов:

• суммарную массу наземной части здания;
• дополнительную нагрузку от веса мебели и оборудования;
• характер почвы в зоне строительства;
• глубину расположения подземных вод;
• климатические условия данной местности;
• особенности рельефа на стройплощадке;
• свойства строительного материала.

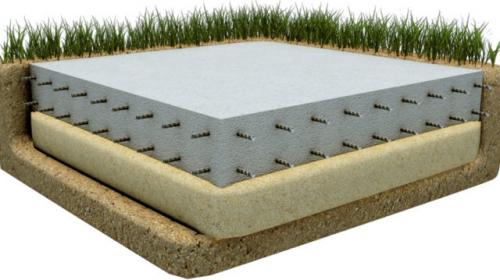

Этот вид основания представляет собой сплошную плиту, внешний контур которой повторяет периметр будущей постройки

Планируя построить дом из газобетонных блоков , следует ответственно подойти к выбору конструкции фундамента и учесть следующие свойства газобетона:

• уменьшенный удельный вес;
• повышенную хрупкость газоблоков;
• увеличенное влагопоглощение.

Существует ошибочное мнение о том, что нецелесообразно сооружать мощный фундамент из-за небольшой массы газобетонных блоков. Желание уменьшить объем сметных затрат отрицательно скажется на устойчивости строения. После возведения стен дома на неправильно рассчитанном фундаменте неизбежно появятся трещины, снижающие устойчивость постройки.

Для газобетонных зданий сооружаются фундаменты различных типов:

• Плитный. Это один из наиболее надежных типов фундаментной основы. Он компенсирует реакцию морозного пучения, создаваемую грунтом, и равномерно передает массу строения на поверхность почвы. Сборная плита, для сооружения которой делается подушка из песка и щебня, смещается одновременно с грунтом, обеспечивая целостность здания. Плитный фундамент получил название плавающего, благодаря этой особенности. Плитное основание представляет собой сборную конструкцию, изготовленную из стандартных железобетонных панелей. Для их установки готовится котлован, производится формирование подушки, толщина которой составляет 20-25 см. Затем заливается тонкий слой бетона, кладутся плиты и бетонируются стыковые участки. После застывания бетона фундаментная основа готова к возведению стен. Плитный фундамент сооружают при повышенной пучинистости почвы.
• Монолитный. Монолитная плита для дома из газобетона бетонируется непосредственно на строительном участке. Комплекс подготовительных мероприятий предусматривает очистку и планирование поверхности строительной площадки, выполнение земляных работ. Затем сооружается щитовая опалубка, собирается арматурная решётка и заливается бетонный раствор по площади будущего фундаментного основания. В процессе бетонирования предоставляется возможность уложить инженерные коммуникации и сформировать ступени. Для обеспечения надежности монолитной основы важно бетонирование выполнить за один прием. Для этого целесообразно заказать бетонный раствор в необходимом объеме и с помощью бетононасоса произвести его непрерывную подачу в опалубку. Дом из газобетона на монолитной плите прослужит длительный период при условии правильности сооружения основы.

Расчет монолитной плиты под каркасный дом. Принцип расчета

Разброс допустимых толщин монолитных фундаментных плит в практике индивидуального строительства – довольно невелик. Как привило, этот параметр оценивается в 150 – 300 мм. Впрочем, для хозяйственных построек могут быть плиты и в 100 мм, а для крупных построек – доходить до 350÷400 и даже более, но это уже достаточно редкое явление. Можно примерно ориентироваться на следующие показатели:

— лёгкие пристройки, садовые сооружения, постройки хозяйственного назначения – 100÷150 мм.

— легкие каркасные дома, одноэтажные постройки из бревен, бруса, газосиликатных блоков – 200÷300 мм.

— двухэтажные срубы или дома из бруса, одноэтажные здания из силикатного кирпича или бетона – 250÷350 мм.

— двух- или трёхэтажные коттеджи из кирпича или иных тяжелых материалов – 300÷400 мм.

Надо правильно понимать, что при таких толщинах, при использовании качественного бетона марки М300 (В22.5) и при правильном, соответствующем СНиП армировании плиты, она имеет колоссальный резерв прочности. И каких-либо угроз в плане слабости фундамента под планируемую нагрузку – ожидать обычно не приходится. Такой фундамент спокойно выдержит массу постройки и «ответное» деформирующее воздействие со стороны грунта. Казалось бы, в таком случае нечего и «огород городить» — зачем еще проводить какие-то расчеты толщины?

А они, оказывается, все равно важны, правда, проблема уже рассматривается с совершенно иных позиций. А конкретно: будет ли фундамент оправдывать свое второе название – «плавающий», не станет ли он буквально «тонуть» в конкретном типе грунта, или же, наоборот, окажется слишком легким.

Попробуем пояснить этот подход несколько подробнее.

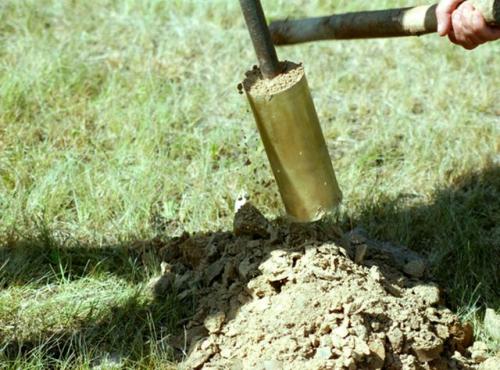

Любая серьезная стройка не зря всегда начинается с геологического исследования участка. Важно определиться с характером грунтов, послойно, чтобы оценить и глубину их залегания, и толщину слоев, и расположение возможных водоносных горизонтов.

Расчет плитного фундамента под гараж. Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно , которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора . Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру  сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

•  23 м2 геоматериала;
•  1,6 м3 песка;
•  3,2 м3 щебня;
•  2,4 м3 бетона;
•  216 погонных метров арматуры сечением 10 мм;
•  Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента.Также следует заметить, что потребуется минимум 16 метров погонных теса для строительства опалубки .

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/raschet-tolshchiny-plitnogo-fundamenta-tipovaya-shema-monolitnogo-plitnogo-fundamenta

Минимальная толщина фундаментной плиты снип. Расчет нужной толщины фундамента — плиты

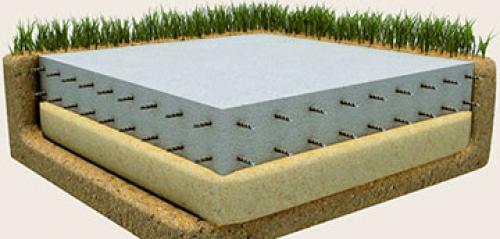

Фундамент монолитная плита представляет собой сплошной слой бетона, который располагают под зданием. Обустроить такое основание – простой и выгодный вариант для владельца частного дома: прочная и надежная конструкция стоит недорого, служит более сотни лет и может быть сделана своими руками без сторонней помощи.

Расчет плитного фундамента

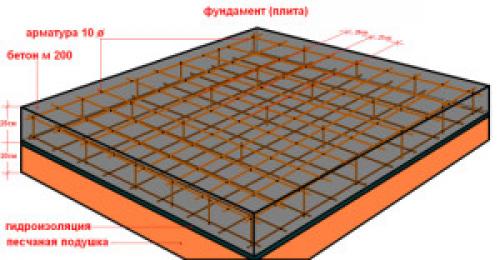

Расчет толщины плиты производят, ориентируясь на три фактора:

• расстояние между верхним и нижним слоем арматуры;
• толщину слоя бетона ниже и выше арматуры;
• диаметр арматуры.

Наиболее просто произвести расчет толщины фундаментной плиты можно, сложив показатели этих характеристик – в идеале должна получиться высота, равная 20-30 сантиметрам . Однако эти числа оптимальны только для твердого и равномерного грунтового основания.

Когда размеры плиты просчитаны, принимаются за расчет размеров слоя дренажа и песка: чтобы залить плиту, нужно вырыть котлован глубиной около полуметра с учетом размера слоя песка в 30 см и слоя щебня в 20 см.

Толщина и фракция гравийного слоя определяет способность фундамента пропускать под собой грунтовые воды без смещения и ущерба прочности

Минимальная толщина монолитной плиты фундамента не может быть менее 60 см, но и этот минимум нужно просчитывать индивидуально, опираясь на вес строящегося здания после окончания работ и свойства грунта.

Также учитывается материал, из которого построено здание: монолит для строения из кирпича должен быть на 5-6 см толще , чем монолит для аналогичного здания, но построенного из пенобетона. Наличие второго этажа прибавляет к расчету толщины фундамента плиты от 40 см и более в зависимости от тяжести и конфигурации второго этажа в кирпичном доме, в пенобетонном к фундаменту нужно будет добавить от 35 см.

Зачем необходимы замеры толщины плиты

Расчеты и нормативные показатели регулирует Свод строительных норм и правил (СНиП) и Государственный стандарт (ГОСТ), которые указывают не только на толщину плиточного фундамента, но и на количество нужного материала.

После того как расчет толщины монолитной плиты фундамента произведен, для определения схемы этого несущего основания нужно узнать также:

• периметр конструкции фундамента;
• площадь всей плиты, в которую входит теплоизолятор и гидроизоляционные материалы;
• площадь боковой стороны;
• вес, количество бетона и давление, оказываемое им на землю (нагрузку);
• диаметр и длину арматуры, ее вес, нахлест, размер создаваемых сеткой ячеек.

Чтобы осуществить расчет толщины плиты фундамента и необходимого количества бетона, из полученного объема нужно вычесть объем термоизоляции.

Подсчитываем размер подушки

Подушку, состоящую из слоя щебня в 20 см и слоя песка в 30 см, укладывают по всей площади котлована на его тщательно выровненное дно. Итого, толщина подушки будет составлять приблизительно полметра. Однако толщина подушки должна рассчитываться индивидуально на основании веса здания и характеристик земли под ним.

Легкое деревянное здание можно устанавливать на подушку размером около 15 см , гараж ставят на подушку около 25 см толщиной, а толщина 50 см используется для крупных зданий из кирпича.

Песок для фундамента плиты плиты лучше брать речной, и обязательно мытый

Не стоит класть фундамент без подушки: щебенка нивелирует пучинистость и зыбкость грунта и выполняет функцию дренажа, а песок равномерно распределяет нагрузку на землю под зданием.

Рассчитываем толщину и размер основания

Расчет толщины плитного фундамента производят, чтобы определить количество заливаемого бетона – для этого высоту основания умножают на ее площадь. Для большей наглядности можно привести реальный пример расчета.

На дачном участке строится квадратный домик с размером стены в 10 м, под который кладется плиточный фундамент с толщиной 0,25 м. Объем бетона для заливки составит 25 метров куб. (10 м длины умножить на 10 м ширины дома и умножить на высоту фундамента в 0,25 м). Такое же количество бетона уйдет на заливку фундамента.

Не забывайте про ребра жесткости, установка которых придаст конструкции прочности и поможет ей сохранять свою форму: ребра ставят с шагом в 3 м в длину и ширину плиты . Чтобы рассчитать фундамент, выясняют их показатели длины и высоты: длина рассчитывается по длине стороны фундамента (10 м), а ребер на такой дом нужно 8, значит, их общая длина будет равна 80 м.

Поперечное сечение выполняют в виде прямоугольника с шириной ребра в 0,8 от его высоты. Объем прямоугольного ребра – 16 метров куб. (0,25 умножаем на 80 и на 0,8). Так, чтобы залить плиту фундамента своими руками для дома с ее толщиной в 25 см и размером в 10м на 10 м, нужно взять 25 метров куб. бетона.

Расчет плиты под газобетон. Требования к фундаментной плите под газобетонные стены дома

Фундамент плита под дом из газобетона – ответственная конструкция, для сооружения которой необходимо оценить комплекс факторов и выполнить ряд расчетов.

К фундаментному основанию монолитного типа предъявляются следующие требования:

• повышенная нагрузочная способность. Несмотря на небольшой удельный вес газобетонных блоков, монолитная фундаментная основа должна сохранять целостность под воздействием веса строения и находящейся в нем мебели. Кроме того, в процессе эксплуатации здания возможно увеличение его этажности, а также сооружение дополнительных пристроек. Эти факторы необходимо учитывать при сооружении монолитной плиты;
• способность воспринимать изгибающие моменты, связанные с реакцией почвы. Ведь при замерзании грунта, характеризующегося повышенной влажностью, возможны значительные подвижки почвы. Правильно подобранная толщина плиты, усиленной стальной арматурой, предотвратит образование трещин в газобетонных стенах. При сдвигах грунта, связанных с морозным пучением, цельная железобетонная плита смещается вместе со зданием, обеспечивая его устойчивость.

Монолитный фундамент также должен обеспечить:

• надежную защиту стен здания от проникновения влаги;
• продолжительный ресурс эксплуатации строения;
• снижение затрат на поддержание комфортной температуры;
• целостность коробки газобетонного строения.

Правильное выполнение расчетов фундаментной основы и использование качественных материалов обеспечит требуемые эксплуатационные характеристики монолитной плиты.

Толщина фундаментной плиты для двухэтажного дома. Расчет толщины для плиты фундамента

Для того чтобы знать, какая толщина фундамента необходима для ваших условий, требуется изначально узнать следующие данные:

• глубину промерзания почвы;
• тип грунта;
• уровень расположения грунтовых вод.

Для расчета необходимой толщины, к глубине промерзания прибавляют 600 мм.

Если на участке для строительства преобладают неустойчивые пучинистые почвы, то целесообразно заливать одну сплошную монолитную плиту под всю площадь здания. Такое основание помогает отлично распределить нагрузку. Минус у столь прочного основания только один – высокая стоимость, но экономить на самом главном элементе всего будущего дома. Все же не стоит.

Толщина плиты такого фундамента рассчитывается по другой схеме.

1. В плиту закладывается две арматурные сетки, расстояние между которыми не должно иметь значение меньше 70 мм.
2. Над верхней и под нижней арматурной сеткой обязательно следует устраивать защитный слой, имеющий размер 50 мм.
3. Учитывается размер и самих прутков для будущей арматурной сетки. Для стандартных прутков он равен 12 мм.

Исходя из данных значений, толщина плиты составит 218 мм (70+50+50+12+12+12+12 или проще 70+50х2+12х4).

Несмотря на высокую стоимость, монолитные фундаменты являются самыми прочными и обладают целым рядом достоинств по сравнению с тем ленточным основанием глубокого заложения.

1. Фундаменты из монолитных плит выдерживают большие несущие нагрузки, равномерно распределяя их по всей площади основания.
2. Цельная платформа практически не подвергается деформации, а это дает гарантию от возникновения трещин или сколов на стенах здания.
3. Основание плиты может использовано в качестве пола для цокольного этажа.
4. Основание из цельной плиты идеальное решение для придания прочности всей конструкции на неустойчивых, пучинистых почвах. Они также являются достаточно простым выходом из положения в климатических зонах, где глубина промерзания почвы достаточно большая. В таких зонах между бетонным основанием и грунтом обязательно устраивают слой теплоизоляции.
