Вяжем арматуру для ленточного фундамента крючком. Металлическая арматура.

Вяжем арматуру для ленточного фундамента крючком. Металлическая арматура.

Стальная арматура, применяемая для создания каркасов для заливки фундаментов, должна соответствовать требованиям действующих ГОСТ. В жилом строительстве чаще всего применяется материал, выпущенный в соответствии с ГОСТ-5781-82. Этот стандарт регламентирует параметры горячекатаной арматуры, предназначенной для применения в обычных и предварительно напрягаемых строительных конструкциях.

Для армирования фундаментов чаще всего применяется горячекатаная арматура, выпущенная в соответствии с ГОСТ-5781-82.

В соответствии с положениями ГОСТ, эта арматура подразделяется на шесть классов. Если для первого класса используется обычная низкоуглеродистая сталь, то по мере повышения класса возрастает содержание специальных и даже легирующих добавок, резко повышающих механическую прочность материала.

Арматурные пруты I класса имеют гладкую внешнюю поверхность. Всем остальным (за редким исключением) придается рифлёная форма, так называемый периодический профиль кольцевого, серповидного или смешанного типа. Такая рельефная структура поверхности предназначена для максимального контакта армирующих элементов конструкции с набирающим прочность бетоном.

Для основного армирования ленточного фундамента оптимальным выбором, с позиций вполне достаточной степени прочности и приемлемой цены, станет арматура класса А-III, диаметром от 12 до 18 мм, в зависимости от особенностей создаваемой конструкции. Показатели классов от четвертого и выше останутся просто невостребованными, а вот A-II может оказаться и слабоватой.

Стоит обратить внимание и на наличие буквенного индекса.

• Так, литер «С» говорит о том, что эта арматура может соединяться посредством сварки. Со всеми другими типами сварочные работы полностью исключаются – структура стали при высокотемпературном нагреве изменяется, и каркас потеряет необходимую прочность.
• Буквенное обозначение «К» имеют изделия, изготовленные из стали с повышенными антикоррозионными свойствами. Их обычно применяют при возведении объектов, к которым предъявляются особые требования, и для ленточного фундамента под частное строительство приобретение подобной арматуры (а стоит она, безусловно, значительно дороже) не видится необходимостью.

Гладкие горячекатаные пруты класса A-I – оптимальный вариант для изготовления хомутов, объединяющих основную арматуру в единый объемный каркас

А вот для дополнительных элементов конструкции – перемычек, стоек, хомутов, придающих основному каркасу необходимую объемность, вполне подойдут гладкие арматурные стержни класса A-I диаметром 6 мм (при высоте ленты до 800 мм) или 8 мм (при большей высоте). Они легко изгибаются в необходимую конфигурацию, и их прочностных характеристик для такого применения – вполне достаточно. Можно использовать и рифленые пруты класса A-II, но это уже будет несколько дороже.

Схема вязки арматуры для ленточного фундамента. Материалы для соединения

Вязка арматуры под ленточный фундамент, схема которой может меняться, производится с использованием:

• Вязальной проволоки. Надежная и распространенная технология соединения при помощи узла. Существуют разные схемы вязки.
• Резьбовых и обжимных муфт (в местах механических стыков).
• Металлических скрепок. Элементы арматуры соединяются без вязки узла.
• Пластиковых хомутов и клипс (фиксаторов). Пластмассовые изделия обеспечивают простой и быстрый монтаж, устойчивы к коррозии. Их использование одобрено не всеми профессионалами.

Прутья композитной арматуры, скрепленные хомутом Источник 1-detective.ru

• Сварки. Процесс отличается быстротой, но сварные швы образовывают жесткое соединение, по плотности отличаются от основного металла и подвержены коррозии. При изменении нагрузки они лопаются и уменьшают прочность фундамента. Способ подходит для соединения стержней больших диаметров (на промышленных объектах); для получения качественного шва нужен сварщик высокой квалификации.

Типы инструмента для вязки арматуры

Вязка арматуры для ленточного фундамента считается практичнее сварки: прочность в узлах не снижается, не нужен квалифицированный сварщик, работа проходит прямо в опалубке (или рядом). Пространственный каркас из арматуры можно собирать как вручную (что нелегко делать руками в перчатках), так и с помощью инструмента. Для вязки используют:

• Вязальный пистолет. Самый быстрый способ. Пистолетом неудобно пользоваться в труднодоступных местах; к тому же он расходует много проволоки. Его главный недостаток — цена. Модели ведущих производителей стоят порядка 30000 руб., китайского пистолета хватит на 1 фундамент.

Профессиональный инструмент — пистолет для вязки арматуры Источник dvamolotka.ru

• Крючок для вязки. Похож на изогнутый и обточенный гвоздь с рукоятью вместо шляпки. Его нередко используют как насадку, зажимая в патроне шуруповерта. Промышленность выпускает винтовые крючки — эффективные в работе, но замедляющие процесс вязки (оставляют длинные хвосты).
• Народные средства. Если объем работ небольшой и инструментом не запаслись, используют плоскогубцы или изготавливают крючок из подходящего гвоздя. Качественный результат невозможно получить, используя самоделку; такой подход неизменно скажется на прочности конструкции.

Требования к параметрам арматурного каркаса

Стержни, составляющие конструкцию, различаются по назначению:

• Рабочая арматура. Так называются продольные горизонтальные прутья, размещаемые вдоль ленты фундамента.
• Хомуты. Делятся на поперечные горизонтальные и вертикальные, связывают каркас в единое целое.

Арматурный каркас фундамента в частном строительстве часто имеет параметры:

• Арматура. Металлическая или композитная, сечением 11-14 мм (для небольшой хозяйственной постройки), с периодическим профилем и сечением 12-18 мм (для армирования фундамента ленточного типа).

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/shema-vyazki-armatury-dlya-lentochnogo-fundamenta-vidy-armatury-dlya-svyazyvaniya

Как правильно связать арматуру в ленточном фундаменте. Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

• если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
• в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

Условия	Минимальный шаг установки
Нижний каркас одним или двумя рядами	Не менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два ряда	Аналогично, не менее 3 см
Нижнее армирование с количеством рядов более двух	Аналогично, не менее 5 см
При выполнении уплотнения вибраторами	Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Шаг поперечной арматуры в ленточном фундаменте. Армирование углов фундамента.

Важную роль при заливке ленточных фундаментов играют углы конструкции. Дело в том, что именно на углы приходится наибольшее напряжение. Как показано в видео, изготовление армирования перекрестков и углов требует применения предварительно согнутых из арматуры А3 заготовок. Важно помнить, что обычное перекрещивание стальных прутьев в углах ленточных фундаментов недопустимо, поскольку такой способ армирования не обеспечит монолитность конструкции. Получится несколько железобетонных балок, которые не связаны между собой.

При строительстве частных домов своими руками часто применяется недопустимый способ связывания перекрещивающихся в углах стержней арматуры. На расположенном ниже чертеже указано два варианта армирования углов ленточного фундамента, которые выполнены неправильно.

Армирование фундамента своими руками углы фото.

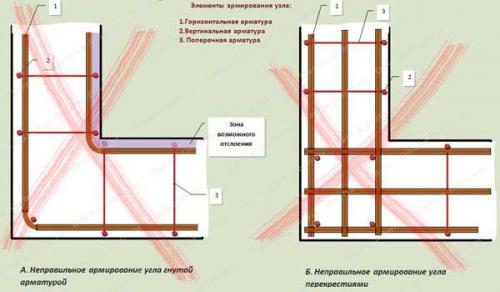

На рисунке схеме видно, что соединения продольных прутьев выполнены в виде обычных перекрестий и не имеют дополнительного усиления. Кроме того, в местах перекрещивания арматуры отсутствуют дополнительные хомуты.

Нельзя также допускать обычного перекрещивания арматуры и во время армирования участков, представляющих собой Т-образные элементы конструкции. Все эти места необходимо дополнительно усилить.

Иногда в проекте дома присутствуют эркеры, представляющие собой выступы на фасаде здания. Изнутри эркеры представляют собой часть комнаты многогранной формы. Для армировании фундамента под эркер необходимо согнуть арматуру под тупым углом. При этом продольные прутья арматуры ленточного фундамента должны проходить через каркас и связываться с наружной арматурой. Кроме того, конструкция содержит дополнительные хомуты и Г-образное усиление.

Армирование фундамента своими руками правильно фото.

Армирование фундамента фото.

Пошаговая инструкция армирования углов бетонного фундамента в целом направлена на получение монолитного связанного в единое целое каркаса, что дополнительно ведет к укреплению фундамента. Для соединения его элементов используются хомуты. Необходимо помнить, что все углы и стыки армирования должны содержать дополнительно установленные Г-образные или П-образные элементы. Вертикальные и поперечные хомуты армирования ленточных фундаментов должны быть расположены с шагом не менее 3/8 высоты конструкции фундамента. При этом расстояние между хомутами должно быть не менее 25 см. В углах, на перекрестиях и под эркерами шаг между хомутами должен быть в два раза меньше, чем в обычных продольных элементах конструкции фундамента. Удачного Вам строительства!

Как правильно сделать армирование фундамента.

Невозможно построить качественный монолитный фундамент без использования арматуры. Правильно спроектированный фундамент должен выдерживать вес дома, а также действие сил растяжения и сжатия во время сезонной деформации грунта.

Как правильно армировать ленточный фундамент своими руками.

Если неправильно подойти к вопросам выбора и монтажа арматуры, вы рискуете обнаружить со временем трещины в фундаменте и в стенах дома. Поговорим о том, как правильно гнуть, резать, вязать, укладывать арматуру, как рассчитать ее количество и как армировать углы фундамента, чтобы не допустить их разрушения.

Как правильно армировать ленточный фундамент.

Опалубка перед заливкой.

Выбор материала арматуры.

На рынке строительных материалов представлено два типа арматуры: стеклопластиковая и металлическая.

Стеклопластиковая арматура чаще применяется для строительства крупных промышленных объектов. Ее стоимость ненамного ниже, чем у металлической, но при этом стеклянное волокно весит намного меньше металла, что заметно снижает расходы на транспортировку. Стеклопластиковая арматура не подвержена коррозии, она отличается высокой прочностью на разрыв и способна выдерживать широкий диапазон температур.

Но данный тип арматуры практически не применяется для строительства частных домов, поскольку неметаллическую арматуру можно гнуть только в процессе производства, сделать это непосредственно на строительной площадке невозможно.

Расчет стеклопластиковой арматуры.

Шаг вязки арматуры. Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.

Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.

Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.

Шериф Пользователь FORUMHOUSE

На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.

Fgh Пользователь FORUMHOUSE

Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.

Дакс Пользователь FORUMHOUSE

А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.

Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.

Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.

Мнения по поводу эффективности такого «автомата» тоже разделились.

Комиссарова Участница FORUMHOUSE

Я самостоятельно вязала арматуру при помощи шуруповёрта с шестигранником «четвёркой», вставленным в патрон. Очень понравилось. Удобно, и скорость высокая.

По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.

Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.

rual Участник FORUMHOUSE

Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.

По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.

Plastilin Участник FORUMHOUSE

Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где - нет.

Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.

При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:

• Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера - очень слабые.
• Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
• Для связывания 2-3 прутков берём стяжку длиной 20 см.

Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.

68RUS Пользователь FORUMHOUSE

Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.

В нашей статье описываются нюансы строительства свайно-ростверкового фундамента .

Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать. Поэтому сначала думаем, а потом делаем.

Вязка арматуры пластиковыми хомутами, в первую очередь, оправдана при сравнительно небольших объёмах работ: при бетонировании таких конструкций, как ленточные фундаменты небольшого сечения, сваи, армопояса, перемычки, ростверки и т.д.

Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.

Также помним, что задача стяжек и вязальной проволоки — обеспечение заданной геометрии арматурного каркаса при заливке бетона . В дальнейшем (после застывания раствора) стяжки и проволочные узлы в работе конструкции не участвуют.
