Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Армирование стакана фундамента. Особенности конструкции такого основания

Устройство стаканных фундаментов

В ГОСТе 23972-80 четко указано, какая должна быть конструкция самого стаканного фундамента, допустимые параметры и нагрузки, а также размеры подошвы и тип арматуры. В целом, он состоит с нескольких сборных элементов:

• Монолитной опорной подушки большого размера круглой или прямоугольной формы, обработанной гидроизоляцией. Подушка может быть фабричной или сделана прямо на месте, устанавливается на прочную песчано-гравийную подушку;
• Железобетонного подстаканника в центре плиты;
• Железобетонной или металлической колонны фиксированной длины и толщины, устанавливаемой в стакан;
• Бетонного столба, который удерживает несущую железобетонную балку. Уже на балке стоят несущие конструкции будущего сооружения. Это разновидность столбчатой конструкции, поэтому столбы могут быть различной длины, но верхняя кромка обязательно делается строго горизонтальной.

Сама железобетонная плита, в зависимости от расчетных нагрузок, должна составлять площадь от 12 до 52 квадратных метра. Бывает сборной и монолитной, причем сборные конструкции имеют наклонную поверхность, а монолитные – горизонтальную.

Как правило, в промышленности чаще используют монолитную конструкцию, которая легче в монтаже, быстрее возводится и требует минимум затрат на механизированную технику. Стакан можно делать монолитным вместе с плитой или соединенным с ней армированием, тут многое зависит от характеристик почвы на строительной площадке и нагрузок от самого здания. Все стаканы имеют усиленное горизонтальное и вертикальное армирование, соединительные элементы жесткие. Монтируются стаканные фундаменты на устойчивых почвах, предусматривающих послойную деформацию на большой площади.

На пучинистых и просадочных почвах использовать стаканные конструкции нельзя через неравномерность воздействия на основания в различных местах.

Шаг вязки арматуры для ленточного фундамента. Технология соединения прутьев арматуры для фундамента: как правильно и чем вязать, строительные нормы

Обеспечение надежного соединения прутьев каркаса фундаментов считается важным требованием технологии его заложения, ошибки на этом этапе приводят к ослаблению, смещению или ускоренному разрушению конструкций.

При работе не свариваемыми марками арматуры нужный эффект достигается лишь при обвязке узлов проволокой или хомутами. Что нужно знать, чтобы выполнить работу быстро и качественно — читайте далее.

Правила и требования

Основное внимание уделяется выбору правильного типа и сечения арматуры, составлению схемы и заложению достаточного нахлеста на углах, зонах повышенных нагрузок и перехлестах прутьев. По строительным нормам:

• Соединения равномерно распределяются по всему каркасу с максимальным отступом друг от друга в 61 см.
• Арматурные стыки не размещаются на углах и аналогичных высоконагружаемых участках каркаса. Исключение делается при нахлесте арматуры не менее 90 диаметров от сечения прутьев.
• В одном узле стыковки соединяется не более 50% всех прутьев.
• Места анкеровки укрепляются дополнительной поперечной арматурой, включая гладкую.
• Все крестообразные перехлесты обвязываются хомутами или проволокой.

Последнему требованию уделяется особое внимание: именно обвязка делает каркас монолитным и исключает риски смещения прутьев как на этапе заливки и отвердевания бетона, так и в ходе эксплуатации конструкции.

Инструменты, их плюсы и минусы

Для упрощения и ускорения работ используются:

• Ручной вязальный крючок , купленный в магазине или сделанный своими руками.

  Несмотря на простоту и сравнительно медленную скорость этот инструмент считают самым удобным и универсальным.

  После подбора крючка с нужным загибом и пары проб на выходе всегда получается надежное соединение, вне зависимости от удобства доступа к узлу.

• Винтовой полуавтоматический вязальный крючок с ручкой , вращающейся и затягивающей проволоку при натягивании наконечника. Этот инструмент стоит купить при больших объемах работ и ограниченном времени и бюджете (стоя в разы дороже обычного, полуавтоматический крючок все же дешевле пистолета).
• Шуруповерт с насадкой из изогнутого гвоздя, электрода или проволоки толщиной около 4 мм. Применение шуруповерта существенно ускоряет работы, но работа с ним требует сноровки и постоянного контроля. По понятным причинам для обвязки лучше подходит модель на аккумуляторах и возможностью регулировки частоты оборотов.
• Автоматический крючок-пистолет , заправляемый катушками с цельной проволокой, обвязывающий узлы за доли секунды. Из-за высокой цены его применение оправдано лишь при большом числе соединений (от тысячи и более), при желании пистолет берется на прокат.

  К надежности получаемых соединений нет претензий, к минусам пистолета относят лишь цену, потребность в специальных катушках (некоторые импортные модели могут сломаться при заправке обычной проволокой) и невозможность связки узлов в труднодоступных местах. Помимо этого, пистолет не используется при соединении прутьев нестандартного диаметра.

• Клещи , выбираемые при небольшом числе соединений.

Схемы армирования ленточного фундамента. Чем вязать каркас?

Правила армирования ленточного фундамента вынуждают отказаться от использования сварки в пользу вязки, так как при использовании сварки, в местах сварочных соединений металлические пруты теряют прочность до 2-2.5 раз . К тому же, именно здесь чаще всего появляется коррозия, способная за несколько лет повредить арматуру, существенно снижая надежность и долговечность основания. Допустимо только соединение при помощи вязки. Это довольно сложный этап, на выполнение которого у недостаточно опытного пользователя уйдет немало времени. Впрочем, многое здесь зависит от того, какой инструмент вы будете использовать.

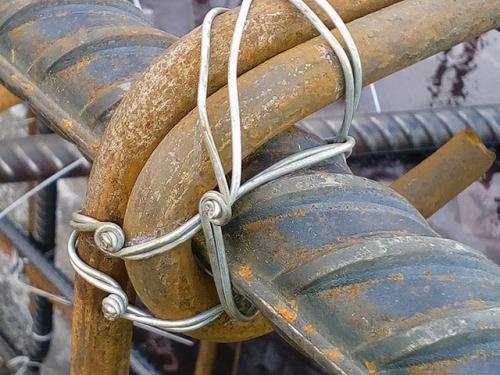

Надежный узел вязки арматуры проволокой

Классический инструмент для вязки арматуры в ленточном фундаменте – специальный вязальный крючок. Используя его, опытные мастера могут выдавать до 12-15 узлов в минуту (конечно, если вязальная проволока заранее подготовлена и нарезана). Главным достоинством этого варианта является доступность – крючок можно купить во многих магазинах за сотню рублей и даже дешевле. Минус – скорость работы с ним не велика даже у мастеров. Учтите – придется сделать многие сотни вязок даже если предстоит армирование фундаментов небольшого размера.

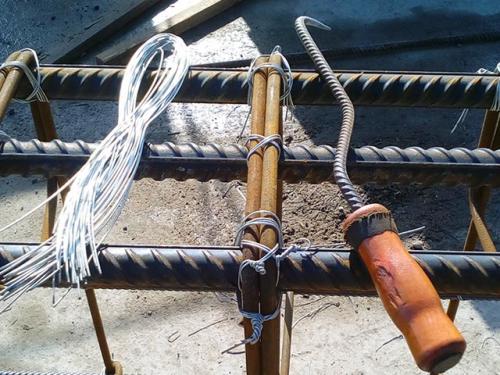

Проволока и крючок для вязки каркаса

Если вы хотите поскорее закончить работу, можно воспользоваться специальным вязальным пистолетом. Работая с ним, даже неопытный пользователь легко выдаст 25-30 узлов в минуту. То есть, производительность возрастет минимум в 2 раза. Увы, стоимость подобного оборудования не низка – от 50 тысяч и выше. К тому же, для работы с ним нужна специальная проволока – обычная может не подойти. Это дополнительно повышает стоимость. Но если есть возможность арендовать вязальный пистолет на несколько часов или сутки – смело соглашайтесь на такое предложение, только не забудьте узнать максимальный диаметр арматуры, который сможет он связать. Работая с качественным инструментом, вы потратите на сборку каркаса максимум день – правильное армирование ленточного фундамента становится куда более легким и быстрым. При работе вручную этот процесс может растянуться на неделю и больше.
