Требования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.

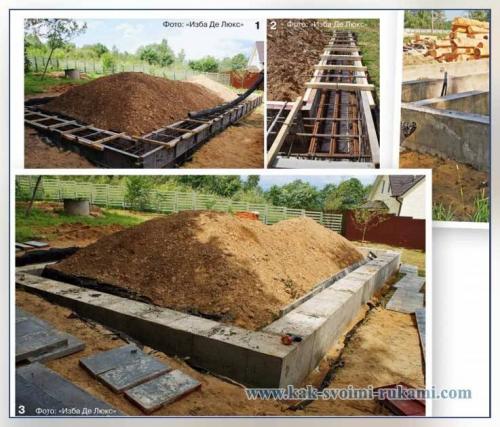

• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

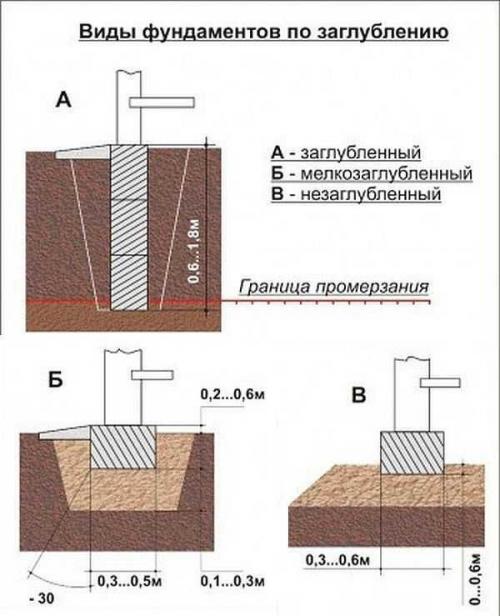

Кроме того, существуют разновидности по :

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

• Дерево.
• Пено- и газобетон.
• Кирпич.
• Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

как рассчитать глубину

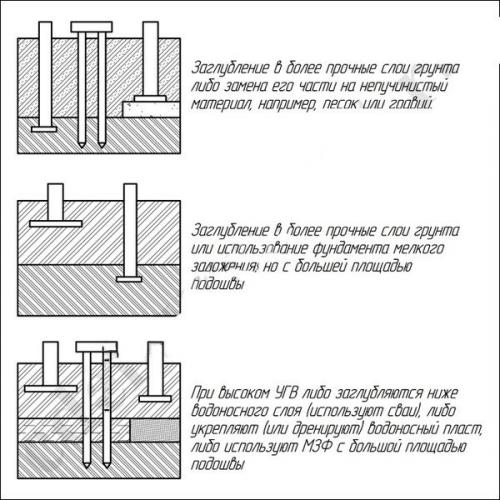

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

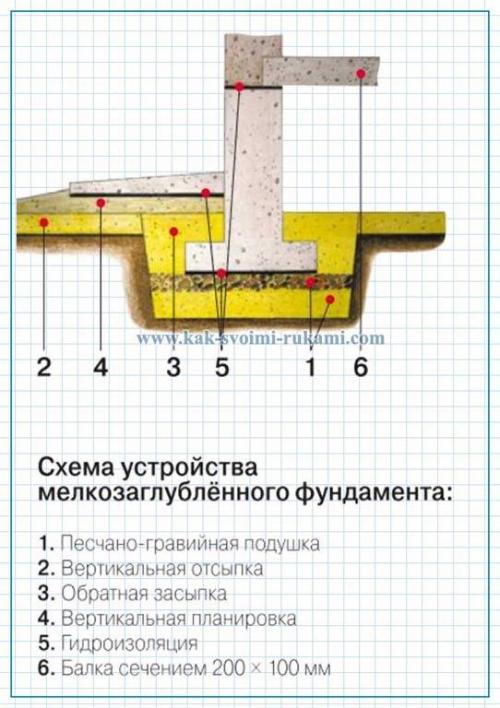

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

• Подготовка.
• Разметка участка.
• Рытье траншеи.

ВАЖНО!

Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.

Ленточный фундамент расчет.

Эксплуатационные качества и технические характеристикизаметно превосходят все альтернативные варианты как по отдельности, так и по сочетанию параметров.

Лента является наиболее экономичным, прочным и долговечным типом основания, обладает самыми высокими возможностями, допускает самые разные комбинации и сочетания.

Единственным фактором влияния, оказывающим заметное влияние на состояние и величину, является состав грунта и гидрогеологическая обстановка.

Они, в сочетании с параметрами самой постройки, являются основными критериями расчетов ленточного фундамента.

Вопрос расчета является самым ответственным и важным, поэтому о нем следует поговорить особо.

Для расчета ленточного фундамента надо иметь максимально полный набор данных относительно всех факторов, каким-либо образом влияющих на размеры или иные параметры ленты.

К ним относятся :

• Вес дома.
• Снеговая и ветровая нагрузка.
• Гидрогеологическая обстановка на участке, глубина залегания грунтовых вод.
• Состав грунта, слоистость, наличие уклона и т.д.
• Материал, из которого предполагается строить ленту.
• Дополнительные сведения относительно участка строительства — возможность подтоплений, величина морозного пучения, глубина промерзания грунта и т.д.

Некоторые сведения, такие как глубина промерзания или величина снеговой и ветровой нагрузок можно получить в таблицах СНиП .

Другие данные получают путем бурения пробных скважин, консультациями в местных геологических организациях.

Чем полнее и подробнее будет информация, тем качественнее и корректнее будут расчеты. Необходимо иметь официальные показатели, полученные профессиональными работниками соответствующих служб .

ВАЖНО!

Руководствоваться только сведениями, полученными от соседей или «знающих людей» без сбора официально подтвержденных данных, нельзя. Неподготовленные люди не обладают достоверной и точной информацией, нередко путают важные данные или вовсе не разбираются в теме, поэтому общение с ними следует относить лишь к дополнительной информации.

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис — строительный калькулятор ленточного фундамента.

Инструкция по работе с калькулятором

Существенную помощь в расчете ленточного основания способны оказать онлайн-калькуляторы, которых в сети имеется довольно большое количество . Они работают на разных алгоритмах, поэтому результаты расчетов целесообразно продублировать на других подобных ресурсах.

В качестве примера рассмотрим работу.

Для получения нужного результата необходимо в соответствующие окошечки ввести свои исходные данные.

Прежде всего выбирается тип фундамента по количеству и расположению перемычек . Всего предлагается 8 вариантов, их которых выбирают подходящий и отмечают его, установив точку в круглом окошечке.

Затем выполняются следующие действия :

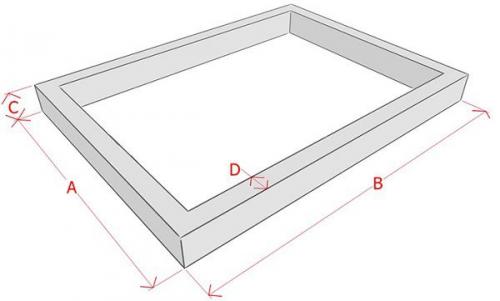

1. В соответствующие окошечки вносятся исходные данные по размерам ленты — длина, ширина , высота и толщина.
2. Заполняются поля с данными по размерам арматуры и опалубки .
3. Определяются параметры расчета состава бетона . По умолчанию установлены справочные значения, которые можно изменить на реальные.
4. Производится расчет стоимости материалов и общая сумма расходов на создание ленты.

Необходимо учитывать единицы измерения, которые могут различаться. Так, на сайте цены указаны за тонну, а у продавцов они могут учитываться за кубометры. Это необходимо уточнить .

В результате калькулятор выдаст подробную смету на строительство ленточного фундамента по указанным исходным данным.

ОБРАТИТЕ ВНИМАНИЕ!

Общую сумму следует несколько увеличить, чтобы оказаться готовым к различным непредвиденным обстоятельствам. Кроме того, необходимо прибавить цену транспортировки, земляных работ, стоимость крепежных элементов, вязальной проволоки и т.д.

Выбор типа основания по количеству перемычек

Перемычка — это внутренний участок ленты, соединяющий противоположные параллельные внешние участки .

Укрепляет и повышает прочность, жесткость основания, в значительной степени компенсирует боковые нагрузки пучения грунта.

Чаще всего, перемычка размещается под внутренними несущими стенами, но иногда ее расположение выбирается исходя из условий работы ленты , величины и характера имеющихся нагрузок. Обычно перемычками разделяют самые длинные стороны ленты.

Кроме того, наличие перемычек позволяет усилить перекрытие первого этажа, увеличить его жесткость и неподвижность .

Это особенно важно для построек с деревянными перекрытиями, которые начинают прогибаться при большой длине пролетов.

С этой точки зрения предельным расстоянием между перемычками принято считать 3 м , хотя могут быть различные варианты.

С позиций несущей способности ленты и распределения имеющихся нагрузок рекомендуется располагать перемычки с максимальным шагом 3 м.

Это означает, что для участка ленты длиной 8 м понадобится использовать 3 перемычки. Для участков, не являющихся опорами несущих стен, толщина и ширина перемычек может быть уменьшена на 10-15% .

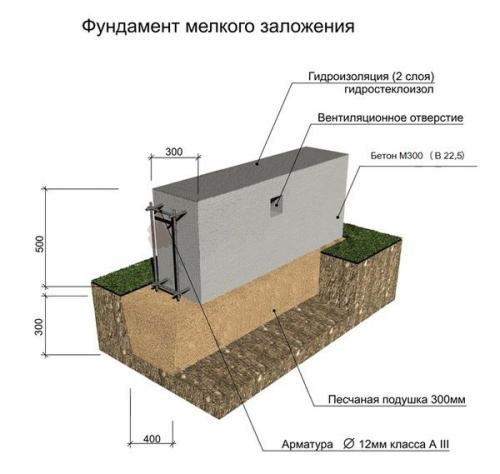

Мелкозаглубленный ленточный фундамент своими руками. Особенности конструкции

Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.

Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.

Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:

• наличие или отсутствие подвальных помещений;
• глубина залегания грунта;
• вес и другие характеристики здания.

al185 Модератор FORUMHOUSE

Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.

Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.

В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.

По конструкции:

Тип	Особенности конструкции
Монолитный	Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам.
Сборный	Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок.

По глубине залегания

Тип	На каких грунтах используется
Незаглубленный	Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным.
Мелкозаглубленный	На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта.
Полнозаглубленный.	Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой.

Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:

• долгий срок службы;
• высокая несущая способность;
• нагрузки дома равномерно распределены на грунтовое основание;
• технология строительства довольно проста.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.

RNikonov Участник FORUMHOUSE

Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

Простой фундамент своими руками. Самый простой и экономичный фундамент

Наиболее экономичным из всех видов фундаментов является столбчатый. Он представляет собой систему не связанных между собой столбов, которые устанавливают во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Столбы могут быть индустриального изготовления (бетонные) или строительного (кирпичные, бутовые, из фундаментных блоков).

Столбчатый фундамент рекомендован для домов без подвала с лёгкими стенами. К его достоинствам относятся экономичность (по расходу материалов и трудозатратам он в 1,5-2 раза экономичнее ленточного), быстрота изготовления (притом без применения тяжёлой техники на участке строительства), долговечность: возведённый с соблюдением всех требований фундамент может выстоять более 50 лет. Столбчатые фундаменты менее подвержены отрицательному воздействию сил морозного пучения. Самым простым вариантом столбчатого фундамента является фундамент с использованием полнотелых бетонных блоков размером 20 х 20 х 40 см, из которых возводят невысокие

(60 см) столбики. После разметки основания будущей постройки в земле делают углубления под опоры (150-200 мм), засыпают в них песчаную подушку, проливают водой и трамбуют. Устанавливают блоки в столбик таким образом, чтобы в каждом ряду было по два блока, и каждый ряд укладывают с перевязкой. Блоки скрепляют между собой при помощи кладочного раствора. Толщина столбов должна быть равна толщине стен плюс 10-12 см. Расстояние между столбами (1,5-2,5 м) зависит от величины приходящейся на них нагрузки. Сверху столбы накрывают гидроизоляционным материалом, на котором будет находиться нижняя обвязка постройки. Глубина заложения такого фундамента – не менее 0,5-0,7 м, то есть он находится выше глубины промерзания, и лёгкое строение (деревянный или каркасный дом) зимой будет подниматься и опускаться вместе с фундаментом.

Однако, поскольку каждый столбик «гуляет» вниз-вверх индивидуально, часть из них перестаёт «работать» весной. В этом заключается главный недостаток столбчатого фундамента. Ещё один его минус – отсутствие цоколя. Чтобы сохранить тепло в подпольном пространстве и защитить его от попадания влаги, пыли, грызунов, делают забирку.

Забирка – это стенка, соединяющая столбы.

Фактически это простейший вид цоколя. Для её строительства можно использовать кирпич, бетон, бутовый камень (кладка толщиной 10-20 см), листы ЦСП. Если грунт пучинистый, то под забиркой устраивают песчаную подушку в 15-20 см. Саму же забирку углубляют в грунт на 10-20 см. Для проветривания подпольного пространства в ней предусматривают вентиляционные отверстия. Если забирка сложена из камня или кирпича, то её не связывают со столбами, так как неравномерность осадки чревата появлением трещин. Однако забирка из кирпича (тем более из железобетона) может оказаться дороже самого фундамента. Поэтому с точки зрения разумной экономии лучше использовать ЦСП.

Как уже упоминалось выше, столбчатые фундаменты подходят только для деревянных и каркасных домов без подвалов. Есть ограничения по их использованию и в зависимости от особенностей грунта на участке. Так, не рекомендуют ставить столбчатые фундаменты на слабонесущих грунтах (торф, просадочные породы, водонасыщенные глинистые), в зонах с резким перепадом высот (2,0 м и больше). Нельзя возводить столбчатый фундамент и при высоком уровне грунтовых вод, поскольку его основание будет опираться на грунт, насыщенный влагой и имеющий низкую несущую способность, из-за чего столбы будут неравномерно проседать под весом дома.

Ленточный фундамент - технология. Что такое ленточный фундамент

Ленточный фундамент представляет собой монолитную железобетонную либо сборную полосу, повторяющую периметр стен сооружения. Закладка ленты выполняется под внутренними и наружными стенами здания, ее поперечное сечение идентично как в продольных контурах, так и в местах пересечения.

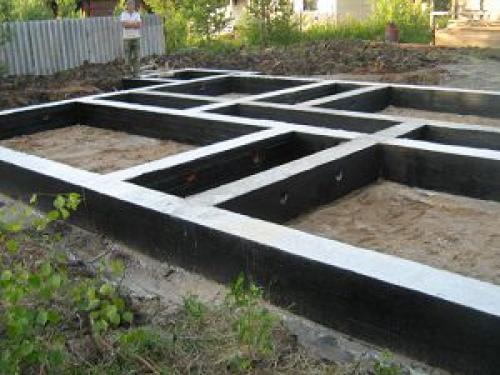

Рис : Готовый ленточный фундамент

В сравнении с технологией монтажа плитных оснований, возведение ленточного фундамента более простое в исполнении и требует меньших затрат материалов. Эксплуатационные характеристики ленты позволяют строить на ней следующие виды зданий:

• Тяжелые дома с стенами из бетона, кирпича либо камня, обладающие весом более 1000 кг/кубометр;
• Здания с железобетонными и металлическими перекрытиями;
• Легкие дома из бруса, сруба и деревянных панелей.

Важно : высота возводимых на ленточном фундаменте сооружений варьируется в пределах 1-5 этажей. Такие основания пригодны для строительстве в местах, где присутствует риск неравномерной усадки почвы, связанный с морозным пучением либо неоднородностью грунта. Армокаркас ленты обеспечивает равномерное перераспределение воздействующих на фундамент нагрузок, что защищает стены от деформаций.

Эксплуатационная долговечность ленточных фундаментов зависит от их типа:

• Ленты из монолитного железобетона - до 150 лет;
• Сборные ленты из кирпича - до 50 лет;
• Сборные ленты из ЖБ блоков - до 75 лет.

Ленточные фундаменты (глубокого заложения) используются при необходимости обустройства цокольного этажа -контуры ленты (высотой 1.5-2 м), формируют стены подвального помещения. С целью экономии стройматериалов ленты глубокой закладки нередко обустраиваются с разной конфигурацией периметра - внешние контуры фундамента углубляются ниже границы промерзания почвы (на 30-40 см), а внутренние контуры размещаются на глубине 50-60 см.

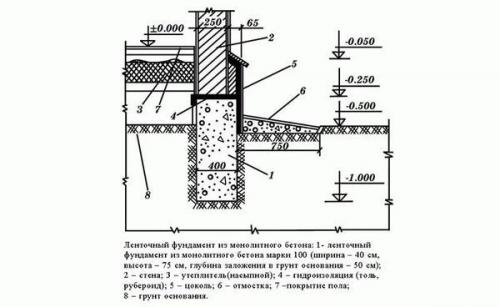

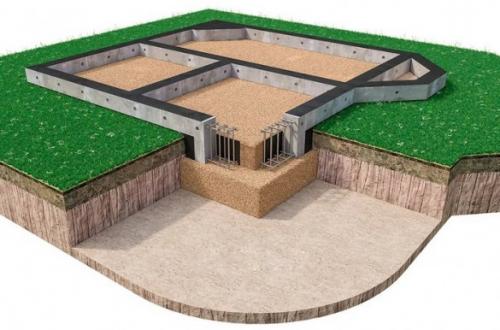

Рис : Схема конструкции ленточного фундамента

В условиях сухих глинистых и песчаных грунтов минимальная глубина заложения фундаментной ленты составляет 60 см. На сильнопучинистой почве с низкой границей промерзания такие основания практически не используются ввиду финансовой нецелесообразности заложения ленты на большую глубину. Альтернативой в данном случае являются свайные фундаменты.

Самый дешевый фундамент своими руками. Какой фундамент самый дешевый

Стоимость фундамента, пожалуй, является одним из наиболее важных факторов при строительстве дома. Как показывает практика строительства загородных домов, на возведение фундамента затрачивается примерно 30% денежных средств от общей стоимости строительства. Поэтому перед началом возведения фундамента следует задуматься над тем, как можно сэкономить на строительстве дома не во вред его качеству.

Стоимость основания зависит от нескольких ключевых моментов, главный из которых является тип фундамента. На сегодняшний день существуют следующие типы фундаментов: ленточный, плитный, столбчатый и свайный. Самым дешевым считается свайный фундамент, однако такое основание подходит лишь для легких каркасных и щитовых домов. В зависимости от глубины заложения, ленточный фундамент бывает мелкого и глубокого заложения. Цена на ленточный фундамент мелкого заложения сравнительно доступна, в отличие от глубокого заложения. Ленточное основание глубокого заложения считают наиболее дорогостоящим. Его, как правило, возводят в случае строительства цокольных этажей и подвалов. Плитный фундамент считается самым универсальным, его называют еще монолитной плитой. Такое основание прекрасно подходит для любого типа грунта и способно выдержать большие нагрузки. Цена на его строительство несколько выше среднего сегмента, однако, это окупается его надежностью и долговечностью. Стоимость же монтажа столбчатого фундамента будет значительно дешевле стоимости ленточного и плитного основания. Но это не означат, что самый дешевый фундамент выбран, и на нем можно строить дом, нужно учитывать еще некоторые факторы.
