Далеко не все частные застройщики знакомы со специальными строительными терминами. Среди профессионалов часто можно услышать слово «ростверк». Рассмотрим, что он собой представляет.

Это нагруженный элемент свайной основы, который выполняет ряд ответственных задач:

• объединяет оголовки опор общим силовым контуром, усиленным арматурой;
• предотвращает возможность смещения опорных элементов от вертикальной оси.

На основании предварительно разработанной документации и специальных расчетов определяются размеры и конструктивные особенности ростверка.

Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему

Для оснований с опорными колоннами применяются следующие конструкции:

• ленточная. Она объединяет расположенные под несущими стенами опоры в силовой контур с помощью цельной бетонной ленты;
• плитная. Конфигурация плитного ростверка повторяет форму здания и объединяет оголовки опор с помощью монолитной плиты.

Существуют различные варианты ростверкового фундамента, каждый из которых имеет свои особенности:

• монолитный. Цельная конструкция формируется в результате твердения бетонного раствора, залитого в сборную щитовую опалубку;
• сборный. Состоит из изготовленных промышленным методом железобетонных элементов, которые опираются на колонны.

Несмотря на отличия в конструкции, все виды ростверка образуют прочную основу, обеспечивающую устойчивость капитальных стен здания.

Обвязка оголовков свайных опор, расположенных в грунте, обеспечивает повышенный запас прочности. Это делает пространственную систему более жесткой и менее восприимчивой к влиянию нагрузок.

Усиление стальными стержнями свайного и ленточного фундамента повышает ресурс эксплуатации строения, формируя монолитную основу.

Конструкция ростверкового фундамента

Ростверк основания свайного типа, представляющий цельную железобетонную ленту, может располагаться на различном уровне относительно грунта.

Ростверк представляет собой ленточную конструкцию, соединяющую отдельно стоящие сваи между собой

Для возведения стен зданий сооружаются различные виды ростверков, отличающиеся расположением относительно нулевой отметки:

• возвышающийся. Нижняя плоскость силового контура располагается выше уровня почвы не менее чем на 15 см. Высокая конструкция сооружается для облегченных зданий, строительство которых осуществляется на всех типах грунтов. Она является незаменимой для проблемных грунтов и требует надежного усиления стальной арматурой. Это обусловлено наличием свободного пространства между поверхностью почвы и бетонной окантовкой;
• расположенный на уровне почвы или наземный ростверк. Он формируется на песчано-щебеночной подушке без погружения в грунт. Главная особенность наземной конструкции – это касание бетонного монолита поверхности почвы с нулевым зазором. Такая конструкция применяется на стабильных почвах, которые не подвержены деформации в результате морозного пучения. При замерзании почвы велика вероятность нарушения целостности бетонного контура;
• не глубоко заглубленный. Опорная плоскость бетонного усиления опирается на щебеночно-песчаную подсыпку, расположенную ниже нулевой отметки в глубине приямка. Конструктивно такое основание похоже на фундамент ленточного типа, который выполняется на свайных опорах. Процесс сооружения довольно трудоемкий и связан со значительными расходами. Эта конструкция используется на грунтах с пониженной несущей способностью для строительства крупных строений.

Как вязать арматуру для ленточного фундамента. Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса. Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

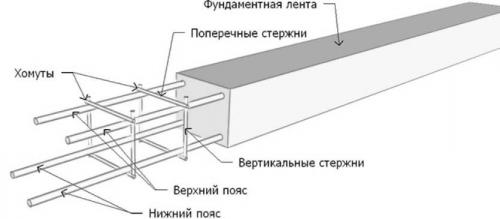

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл. Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин.

Обязательно предусматривают подпорки – чтобы масса бетона не выперла опалубку наружу. Обычно их делают из дерева, но при высоте свыше 1,5 лучше использовать металлические конструкции.

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

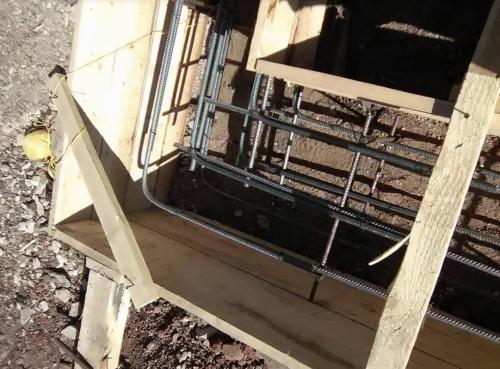

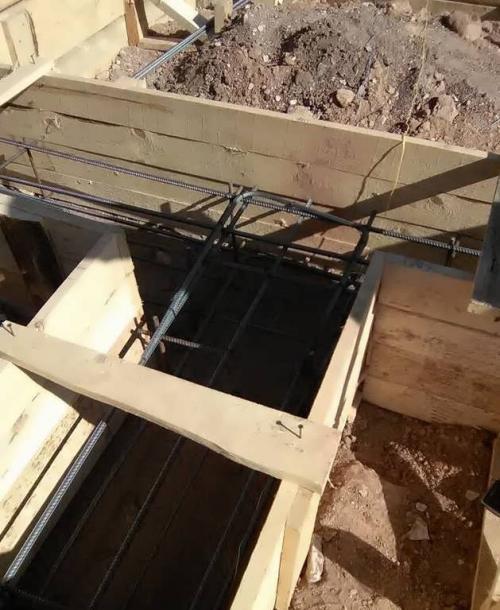

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

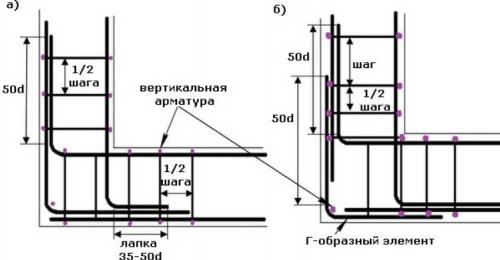

Схема вязки на углах

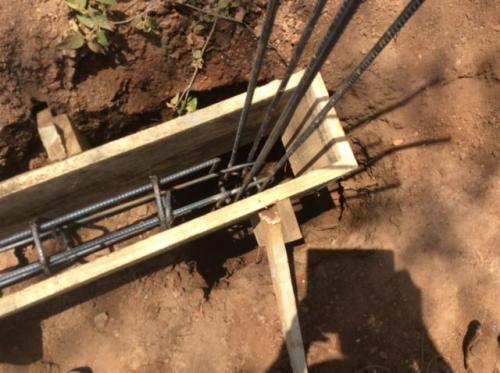

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

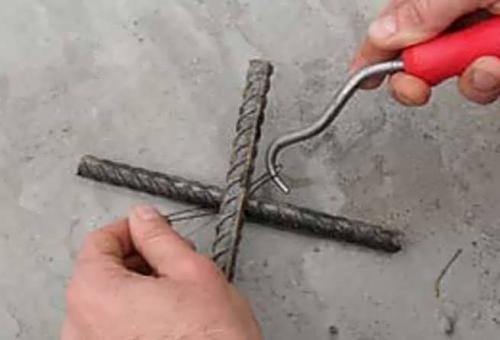

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/kak-bystro-vyazat-armaturu-dlya-fundamenta-sposoby

Как вязать арматуру на фундамент. Основные правила армирования

Базовые правила армирования углов фундамента подробно изложены в СНиП 52-01-2003. Для расчета расхода арматуры на 1 м3 бетона , необходимо 0,1% умножить на площадь сечения фундамента с округлением в большую сторону. Стоит понимать, что эта величина минимальная, поэтому при строительстве нужно выполнять расчеты индивидуально для каждой постройки, с учетом особенностей грунта и будущих нагрузок, которые будут действовать на основание.

Интервал между ближайшими продольными элементами армирующего каркаса составляет 250-400 мм. Минимальный шаг между поперечными перемычками, чаще всего это хомуты для арматуры , составляет половину от рабочего сечения фундамента, но не превышать 300 мм.

При создании армирующего каркаса необходимо соблюдать ряд требований:

1. Диаметр рабочих арматурных прутков от 10 до 20 мм, а дополнительных – от 6 до 10 мм.
2. В двух направлениях от угла устанавливают поперечные пояса в количестве 3-4 с шагом 50 см от главного.
3. Интервал между продольными поясами должен быть 50 см, а количество определяется на основе расчётов по формулам из СНиП 52-01-2003.
4. Расстояние между прутками подбирается в интервале от 50 до 80 см в соответствии с требованиями к прочности конструкции и её несущим характеристикам.
5. В углах не рекомендуется делать стыки. Если без этого не обойтись, то требуется использовать метод нахлёста. В горизонтальном направлении он может выполняться на расстояние 50 диаметров арматуры при использовании бетона М200, 40 – М250, 35 – М300. По вертикали требуется разнос на 60 диаметров или 150% от общей длины нахлеста арматуры .

При заливке бетонного раствора важно, выдержать защитный слой бетона для арматуры – минимум 50 мм. Для контроля необходимо устанавливать фиксаторы для арматуры , снизу “стульчики”, по бокам каркаса “звездочки”.

Как вязать арматуру для фундамента своими руками. Способы вязки арматуры

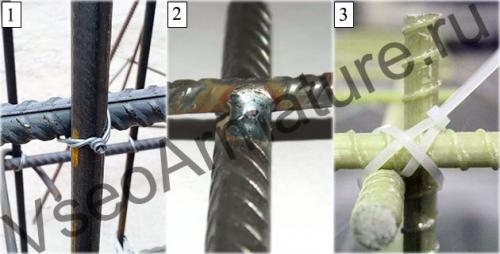

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру . К тому же арматура А-400 (А-3) , которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С .

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

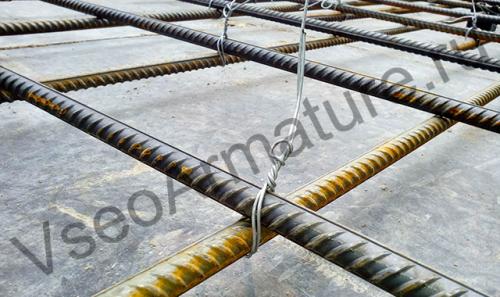

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента .

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.
Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

Существует 3 способа соединения прутов, с их помощью создаётся крепкий и надёжный металлический каркас:

• Сварка
• Вязка проволокой
• Комбинация обеих методов

Сварка

Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритных коттеджей.

Вязка проволокой

В современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Пример вязки сетки из арматуры проволокой:

Недостатки вязки проволокой

Шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая.

Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубке нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.
