Наиболее распространенная схема перекрытия двухэтажного дома представляет собой двухпролетное перекрытие (несущие стены по периметру дома плюс одна стена посередине). Различия, в основном, в размерах дома в плане и расположении проема для лестницы.

В данной статье будут предложены варианты армирования такого перекрытия для разных размеров дома.

Конструктивную схему примем следующую: перекрытие опирается только на три продольные стены. Поперечные (наружные) стены, а также стены лестничной клетки (если такие имеются) являются самонесущими. Таким образом, мы убиваем сразу двух зайцев: 1) экономим на габаритах фундаментов под самонесущие стены, да и саму стену можно сделать полегче и потоньше (обосновывая экономию расчетом, конечно, - по несущей способности и теплотехническим); 2) теперь армирование нашего перекрытия не будет зависеть от длины дома ы лестничного проема 1, а только от ширины пролетов А и В.

Внимание, если Вы захотите опереть плиту на все четыре наружные стены, армирование должно быть совершенно другим! Данная схема на это не рассчитана.

Материалы для нашего перекрытия выберем следующие:

- тяжелый бетон класса В25;

- рабочая арматура горячекатанная периодического профиля из стали марок 35ГС или 25Г2С, класс арматуры А400С (ДСТУ 3760) - это арматура периодического профиля с серповидными ребрами;

- конструктивная арматура и хомуты из гладких стержней класса А240С.

Защитный слой бетона для рабочей нижней арматуры принят 30 мм, для верхней – 20 мм.

Нагрузки на перекрытие принимаем следующие (нагрузки приведены нормативные):

- от конструкции пола 150 кг/м;

- от веса перегородок 50 кг/м;

- временная нагрузка (от людей, мебели и т.п.) 150 кг/м.

Перекрытие не рассчитано на опирание каких-либо стоек (опор крыши, например). Опирание площадки лестницы, а также косоуров, ведущих с первого этажа допускается.

Район строительства – без сейсмики.

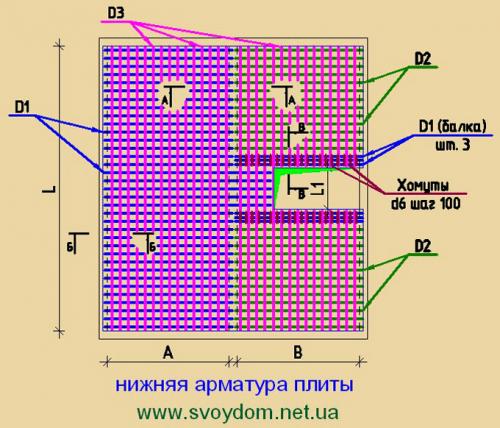

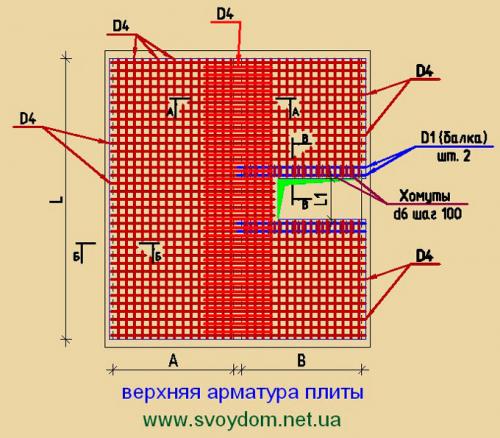

Нижняя и верхняя арматура плиты показана на рисунке.

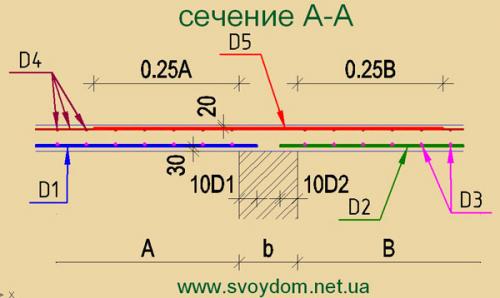

Сечение А-А показывает армирование плиты над средней стеной.

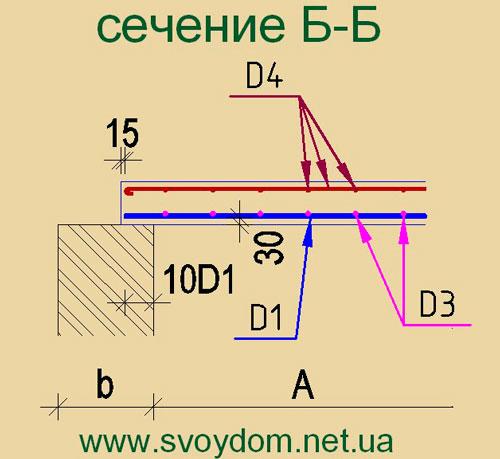

В сечении Б-Б показано армирование плиты над крайними стенами.

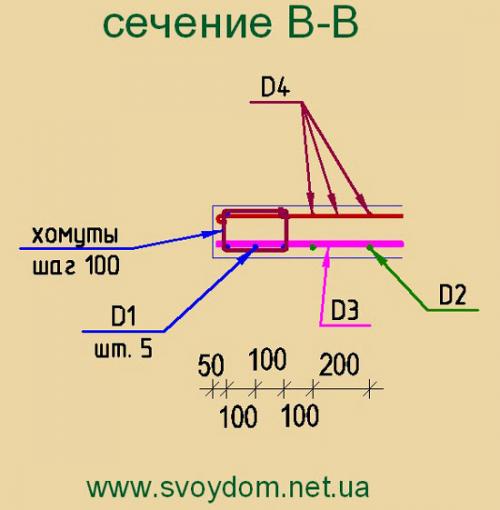

В сечении В-В показано армирование скрытых балок, обрамляющих лестничный проем.

Армирование плиты сведено в таблицу.

Как армировать плиту 15 см. Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

• используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
• обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
• производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
• используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
• применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
• сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Армирование плиты перекрытия чертеж. Особенности и схема армирования

Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.

Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.

Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.

Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:

• Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм.
• Сборка и установка опалубки.
• Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм. Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей.
• Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются. В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы.
• Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса.
• Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/shag-armatury-v-plite-perekrytiya-ukladka-armatury

Армирование монолитного перекрытия частного дома. Армирование монолитной плиты перекрытия

После того как опалубка собрана, в нее устанавливается арматурный каркас из двух сеток. Для изготовления каркаса используется стальная арматура А-500С диаметром 10–12 мм. Из нее связывается сетка, размер ячейки 200 мм. Для соединения продольных и поперечных прутов используют вязальную проволоку диаметром 1,2–1,5 мм. Случается так, что длины одного арматурного прута не хватает, чтобы покрыть весь пролет, поэтому пруты можно соединять между собой вдоль с нахлестом в 50 см.

Такая сетка должна заходить на стены минимум на 150 мм, если стены выполнены из кирпича, и на 250 мм, если стены из газобетона. Торцы же стержней не должны доходить до вертикальной опалубки по периметру на 30 мм.

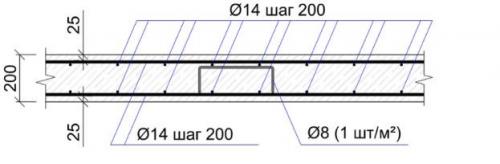

Для усиления нашей плиты перекрытия таких арматурных сеток потребуется две. Одна – нижняя, располагается на высоте 20 – 25 мм от нижнего края плиты для выдержки этого расстояния. Под нее подкладываются специальные пластмассовые фиксаторы .

Устанавливаются они с шагом 1–1,2 м. в местах пересечения прутов. Вторая – верхняя, располагается на 20–25 мм. ниже верхнего края плиты.

Чтобы развести сетки на некоторое расстояние друг от друга, из арматуры диаметром 10 мм. с помощью гибочного инструмента изготавливают специальные фиксаторы, еще их называют «лягушки» , как на фото:

Верхние и нижние полки фиксатора - по 350 мм. Вертикальный размер фиксатора - 120 мм. «Лягушки» устанавливают в шахматном порядке с шагом в 1 м.

Следующим шагом будет установка торцевого фиксатора . Он устанавливается с шагом 400 мм. в торцах арматурного каркаса. Торцевой фиксатор необходим для усиления опирания плиты на стену:

Еще один немаловажный элемент – это соединитель верхней и нижней сеток

Нужен он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Соединитель устанавливают с шагом – 400 мм., а в зоне опирания на стену, - на расстоянии 700 мм. от нее, с шагом в 200 мм.

Монолитная плита перекрытия 12 см. Описание сплошной конструкции

Монолитное перекрытие – это плита произвольных габаритов, определенных принятым проектом, и изготовленная прямо на строительном объекте. Монолит имеет прямоугольную или квадратную форму . Он состоит из бетонного состава, залитого на армированные прочные прутья крепкой марки стали, уложенной и сваренной в виде сетки.

Чтобы получить монолит, на размеченный участок постройки устанавливают опалубочную форму, в которую закладывают армировку, а затем заливают и трамбуют сверху бетонную смесь, оставляя ее до полного застывания (высыхания).

Получившаяся плита для перекрытий должна иметь толщину не ниже 8 (см), по стандартам 12-20 (см), и опираться на конструкционные (несущие стены). Опалубку для создания монолита формируют из дерева, фанеры, вспомогательных балок из не коррозированного металла. Иногда для перекрытий используют стойки, а арматурный каркас могут складывать из нижнего слоя, а также поддерживающего.
Полученная горизонтальная конструкция подойдет для всех типов жилых и промышленных зданий . Прочность, жесткость и плотность поверхности равномерно распределяет нагрузку. Монолит невосприимчив к вибрациям и механическим воздействиям, что делает его незаменимым в сейсмически активных регионах. Бетонные поверхности хорошо отталкивают воду и не относятся к самовоспламеняющимся и пожароопасным.

С монолитом удобно работать, а с помощью строительного инструмента обустраивать различные коммуникации. Используемые марки цемента для бетона – М300, 400, 500, щебень, песок и вода.

Толщина бетонного перекрытия 200 (мм) использует прутья 12 (мм), сваренные между собой в сетку с ячейками 200 х 200 (мм). Стандарты нагрузки, которые может принять монолитная поверхность, составляют 150 кг/м².

Монолитные перекрытия считаются нужными строительными элементами при возведении сложных архитектурных конструкций, с особенными параметрами с особенными параметрами конфигураций. Кроме того, они идеальны для фундаментов, создания кровли и пролетов между этажами.

Диаметр арматуры для перекрытия. Армирование монолитного перекрыти. 2019 20:34

В строительстве, в гражданском или частном строительстве, часто используется армированное монолитное перекрытие. С его помощью обустраиваются ступени, формируется крыльцо, делаются армированные монолитные плиты перекрытия между этажами, а также монолитные плиты покрытия при устройстве эксплуатируемых плоских крыш. Армирование позволяет использовать сразу несколько материалов, делая общую конструкцию максимально прочной и износостойкой.

При армировании монолитных конструкций с помощью опалубки перекрытий, а в частности железобетонного перекрытия сочетаются бетон и металл, они взаимодополняют друг друга. Бетон защищает арматуру, обеспечивая прочную ровную поверхность, которая обладает рядом характеристик – звукоизоляция, теплоизоляция, прочность. Арматура принимает на себя конструктивную нагрузку, защищая бетон от разрушения. В зависимости от того, в каком направлении укладываются стержни, достигаются заданные параметры прочности и устойчивости к нагрузкам.

Обязательно каждое монолитное перекрытие имеет опорную арматуру, которая защищает бетон в пристенной зоне, и венец, который проходит через все несущие конструкции и соединяется с концами арматуры предыдущей монолитной конструкции (стены, колонны, пилоны, балки), для большей прочности и устойчивости всего сооружения.

Армированную сварную сетку из арматуры периодичного профиля диаметром от ф6 мм до ф25 мм, изготовленную в заводских условиях, можно купить в готовом виде. Применение готовых арматурных каркасных сеток в монолитном строительстве, значительно ускоряет процесс армирования монолитного перекрытия. Но при покрытии большого участка придется соединять несколько арматурных плит, что создает дополнительные стыки. Последние значительно уменьшают прочность конструкции, а также создает дополнительные расходы на длину арматуры. Поэтому гораздо лучше провести армирование монолитного перекрытия из отдельных перекрестных стержней арматуры, что позволит получить прочную, монолитную конструкцию перекрытия.

Армированные перекрытия имеют еще один весомый плюс – они более устойчивы к воздействию огня – в течение часа сооружение сможет удерживать распространение пламени. Для сравнения – от деревянного каркаса уже через 30 минут ничего не останется.

Армирование монолитного перекрытия. Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

При применении для верхней части опалубки обрезных досок, они должны быть совмещены вплотную, а поверх них кладется плотная полиэтиленовая пленка либо рубероид. По всему периметру дощатой опалубки монтируется бортик равномерной высоты, соответствующей толщине перекрытия. По углам его нужно надежно соединить.

Какую арматуру использовать для плиты перекрытия. Марка ПК

Итак, первая плита, изготавливаемая по опалубочной технологии без предварительно напрягаемой арматуры: плита серии 1.141-1.60, марка плиты ПК.

Максимальная длина - 4,2 м., что как раз и обусловлено отсутствием предварительного напряжения арматуры. Серийный выпуск 60 — плиты с круглыми пустотами, рабочие длины которых составляют: 4180, 3580, 2980, 2680 и 2380 мм., с шириной 1790, 1490, 1190 и 990 мм. Армирование произведено стальными стержнями класса А-III и Вр-I.

Технологический процесс опалубочного производства таких плит следующий:

1. Форма смазывается эмульсолом (предотвращение налипания бетона). 2. Устанавливаются арматурные сетки и каркасы согласно спецификаций по ГОСТ. 3. В формы помещаются пуансоны (формирователи пустоты) и накрываются дополнительно арматурными сетками. 4. Будущая плита бетонируется и вибрируется. 5. По истечении времени, отведенного на твердение - пуансоны вынимаются. 6. Производится затирка неровностей и бурение отверстий под петли. 7. Плита помещается в камеру пропаривания.

Рассмотрим вариант плиты шириной 1200 мм., - ПК 42.12-3Т

Первая рабочая арматурная сетка, работающая на растяжение состоит из 5-ти продольных стержней арматуры диаметром 8 мм., поперечные прутки - по 4 мм. Именно эта сетка (на рисунке - красный цвет) и воспринимает всю нагрузку на растяжение.

Верхняя сетка - идет как конструктивная (синий цвет), диаметр которой составляет всего 3 мм. (Класс прутков Вр-1).

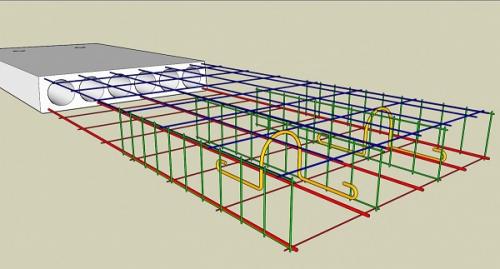

Каркасы (зеленый цвет) располагаются в опорных зонах плиты и работают как поперечное усиление этих зон, между них встраиваются монтажные петли (выделены жёлтым).

Данную плиту резать поперек запрещено. При укорачивании плиты - с одного края удаляется каркас, в итоге получаем опорный узел без поперечного армирования, где существует очень высокая вероятность образования наклонных трещин.
