Сохраненные расчетыВы можете сохранять ваши расчеты и они будут отображаться здесь.

Для расчета веса арматуры используется ГОСТ 34028-2016, который содержит значения теоретической массы для каждого диаметра арматуры.

Как рассчитать массу арматуры самостоятельно?

Формула для расчета массы прутка арматуры выгядит следующим образом:

Таблица веса арматуры

Гост 5781-82 устаревший

Диаметр, мм	Вес метра, кг	Метров в тонне
6	0.222	4504.5
8	0.395	2531.65
10	0.617	1620.75
12	0.888	1126.13
14	1.21	826.45
16	1.58	632.91
18	2	500
20	2.47	404.86
22	2.98	335.57
25	3.85	259.74
28	4.83	207.04
32	6.31	158.48
36	7.99	125.16
40	9.87	101.32
45	12.48	80.13
50	15.41	64.89
55	18.65	53.62
60	22.19	45.07
70	30.21	33.1
80	39.46	25.34

Диаметр, мм	Вес метра, кг	Метров в тонне
4	0.099	10101.01
4.5	0.125	8000
5	0.154	6493.51
5.5	0.187	5347.59
6	0.222	4504.5
6.5	0.261	3831.42
7	0.302	3311.26
7.5	0.347	2881.84
8	0.395	2531.65
8.5	0.445	2247.19
9	0.499
9.5	0.556	1798.56
10	0.617	1620.75
11	0.746	1340.48
12	0.888	1126.13
13	1.042	959.69
14	1.208	827.81
15	1.387	720.98
16	1.578	633.71
17	1.782	561.17
18	1.998	500.5
19	2.226	449.24
20	2.466	405.52
22	2.984	335.12
25	3.853	259.54
28	4.834	206.87
32	6.313	158.4
36	7.99	125.16
40	9.865	101.37

Арматура представляет собой соединенные друг с другом элементы, используемые в железобетонных изделиях для поддержания растягивающего напряжения или в качестве усиления бетона в месте сжатия.

Арматуру и арматурные сетки применяют при строительных работах, во время возведения фундамента и стеновых конструкций, с использованием монолитного бетона. Чтобы выполнить бетонные работы, необходимо потратить много времени на возведение арматурного каркаса. Для этого делается армирование конструкции с использованием арматурных сеток.

Чтобы рассчитать объем заказа, необходимо определить вес арматуры, и выявить число погонных метров. Отметим, что он указывается в таблице ГОСТов, приведенной ниже на странице. Здесь вы найдете все необходимые значения. Также стоит учесть, что вес арматуры устанавливается исходя из расчета диаметра и области эксплуатации периодического профиля.

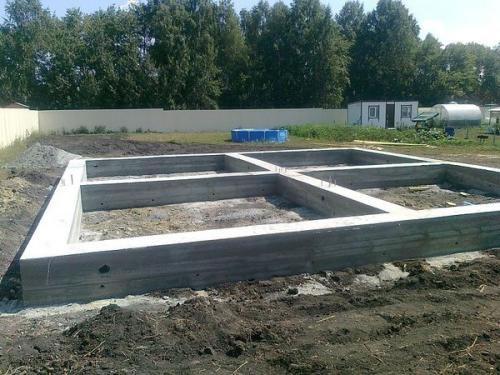

Расчет арматуры для стен.

занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

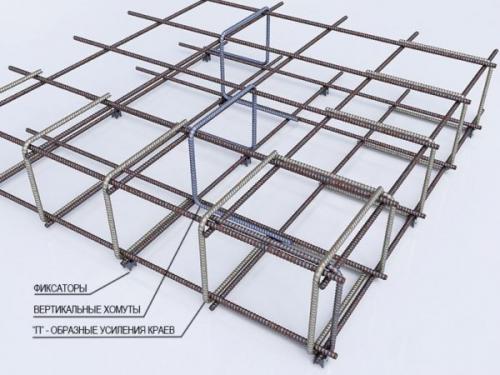

Расчет арматуры для монолитной плиты. Армирование

В параметрах :

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

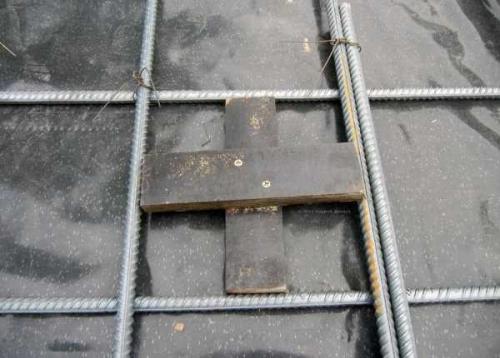

Шаг сетки

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

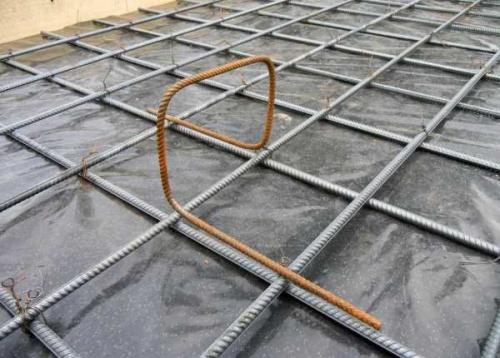

Паук из арматуры

В расчете:

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры  рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м².

Калькулятор расчета арматуры для ленточного фундамента. Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Калькулятор расчета арматуры для монолитной плиты. Расчет материалов фундаментной плиты

Расчет фундаментной плиты

Укажите необходимые размеры в миллиметрах
Y - длина фундаментной плиты
X - ширина плиты
B - полная высота фундаментной плиты
Z - длина ячейки
W - ширина ячейки
D - диаметр арматуры
R - количество горизонтальных рядов арматуры
Если расчет арматуры вам не требуется, то оставьте это поле пустым.
Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
M - сколько требуется мешков цемента на 1 кубический метр бетона
K - вес одного мешка цемента в килограммах
T - толщина доски для опалубки
H - ширина доски
L - длина доски
Укажите стоимость материалов в вашем регионе.
Не забудьте пересчитать цены на сыпучие материалы в стоимость по весу, а не по объему.
Одним из видов мелкозаглубленного фундамента является монолитная фундаментная плита.
Обычно такой фундамент представляет собой монолитную бетонную плиту, которая расположена под всей площадью дома.
Для восприятия без деформаций нагрузок в плитном фундаменте обязательно применяется пространственное армирование по всему объему.
Их устройство требует большего расхода бетона и арматуры по сравнению с традиционными видами фундаментов и поэтому несколько дороже.
Что поможет рассчитать данная программа?
Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона - цемент, песок, щебень.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.
