Ленточный фундамент

Хотя стоимость такой опоры достаточно высока и в среднем составляет 25-30% от цены всего объекта, из-за высокой прочности и надежности чаще всего используется именно этот вариант. Ниже будет представлена подробная пошаговая инструкция изготовления ленточного фундамента.

Глубина заложения

Ленточные основания имеет две разновидности:

• мелкозаглубленные с закладкой в грунт на 50-70 см ; используются лишь для легких построек
• глубокозаглубленные до 2 м : должны уходить в грунт на 20-30 см ниже уровня промерзания почвы

Узнать, на какую глубину промерзает почва в вашем районе, несложно. Для этого существуют специальные карты. Однако учите, что это значение – нормативное. На практике учитывать необходимо тип грунта и среднемесячную температуру региона проживания. Учите также, что влажная болотистая почва всегда промерзает сильнее песчаной. Плотный грунт промерзает сильнее рыхлого.

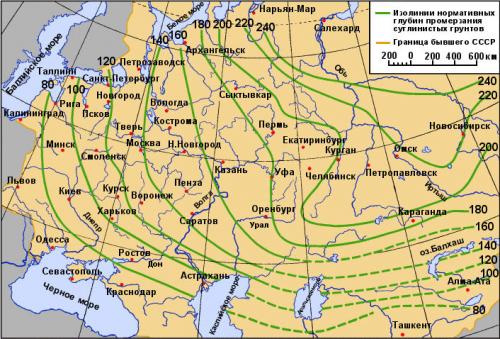

Глубина промерзания грунта по регионам России

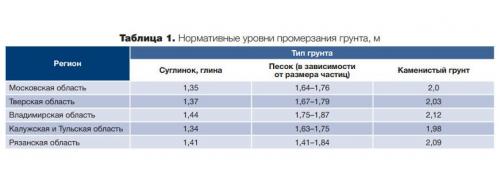

В Московской области нормативная глубина промерзания – 140 см. При заложении фундамента к этим цифрам добавляется еще 10%. Для неотапливаемых помещений необходимо добавить еще 10%. При наличии подвала основание опускается на 40 см ниже его пола. Учитывать необходимо также высоту дренажного слоя и песчаной подушки.

В идеале на вопрос, какой должна быть глубина закладки фундамента, способны ответить лишь геологи. Ни таблицы, ни карты не могут показать наличие опасных плывунов, уровня нахождения грунтовых вод, различные нарушения состава грунта и пр.

На слабых грунтах лучше возвести ленточный фундамент в форме трапеции или сделать его ступенчатым. Подобное основание будет более надежным.

Ширина траншеи

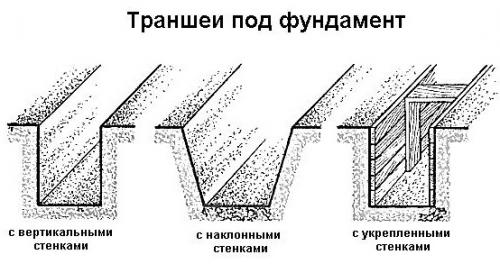

Виды траншеи под фундамент

Ширину конструкции рассчитывают исходя из ширины стен плюс 10 см. К этому значению прибавляют 40-60 см для возможности прохода людей при установке и заливке опалубки. В среднем ширина траншеи равняется 0,7-0,8 м. При обустройстве дренажной системы этот параметр увеличивают еще на 20-30 см.

Чтобы не было разности высот, траншею начинают рыть с самого высокого угла. Делать это желательно вручную – при рытье экскаватором получить идеально ровные стены без осыпания грунта не получится.

Осыпавшийся грунт полностью удаляют – ведь даже утрамбованный, по плотности он уступает слежавшейся годами почве . Часть земли увозить не стоит – с помощью нее будет производиться обратная засыпка.

Фундамент своими руками. Фундамент

От того, насколько правильно выбран и просчитан фундамент, зависит срок жизни дома. Эта тема — совсем не простая, но и в ней, при желании, можно разобраться, и сделать все самостоятельно, причем правильно и надежно. Начинать нужно с изучения видов фундамента и области их рационального использования.

Определившись с теми типами, которые подходят для ваших грунтов под задуманный дом, их нужно рассчитать, прикинуть количество материалов, которые потребуются на строительство. Потом сравнить затраты и выбрать, естественно, требующий меньших вложений.

Следующий этап — точный расчет параметров выбранного фундамента, выбор схемы армирования и ее параметров. Они определяются в зависимости от геологической картины на участке и планируемой нагрузки от дома. В расчет фундамента для дома своими руками входит выбор марки бетона,  определение его состава и количества.

Далее — уже только практические задачи: рытье котлована, установка опалубки, армирующего каркаса и, завершающая фаза, — заливка фундамента бетоном. Но и это — еще не все. За бетоном нужно ухаживать — поддерживать нормальные условия для набора требуемой прочности. Только после того, как бетон наберет 50% прочности можно начинать дальнейшие работы.

Но и это  — не конец. Фундамент должен иметь определенную степень гидроизоляции. Если характеристик бетона недостаточно — принимают дополнительные меры по гидроизоляции — внутри и/или снаружи. Зависит от ситуации.

В свете все более дорожающих энергоносителей все стараются уменьшить затраты на отопление. Для этого дома утепляют, и начинают с фундамента. Так что и в этой теме — утеплителях для фундамента и утепленной отмостке вам тоже придется разбираться. Если хотите, конечно делать все своими руками.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/zalivka-lentochnogo-fundamenta-betonom-tonkosti-zalivki-fundamenta-lentochnogo-tipa

Ленточный фундамент плюсы и минусы. Универсальный, надежный, простой в изготовлении: плюсы и минусы ленточного фундамента

При выборе варианта основания под строящийся дом или другое сооружение вполне резонно возникает дилемма, какой тип фундамента лучше и почему.

Ниже в статье разберем подробно, чем ленточный вид конструкции фундамента отличается от других способов сооружения опоры для здания, в чем плюсы и минусы такого фундамента во время строительства.

заключаются в следующих его параметрах:

• этот вариант наиболее просто изготавливать;
• при сооружении легких строений, оказывающих незначительную нагрузку на почву, лента является наиболее экономичным способом подготовки основания;
• такой тип конструкции без проблем удается утеплить, изолировать от насыщения влагой;
• эту конструкцию удобно выполнять из железобетонных блоков, максимально сокращая время строительства;
• ленточный фундамент прекрасно выдерживает значительные температурные перепады;
• основание доступно для самостоятельного изготовления, оно не требует привлечения посторонних мастеров;
• при монтаже ленты внутри грунта не требуется сооружать.

Недостатки

Перечислим некоторые минусы , присущие ленточной конструкции:

1. Требуется выполнять заранее анализ почвы, чтобы учитывать ее поведение при промерзании зимой.
2. Необходимо точно рассчитать глубину заливки, выбрать подходящее для нее место. Если не выполнить требуемые расчеты и замеры, сооружение способно потерять целостность при определенных условиях, что вызовет перекос или просадку здания.
3. Не всегда присутствует возможность выполнять работу без привлечения дорогостоящей спецтехники.

При выборе типа основания требуется скрупулезно учитывать все его плюсы и минусы, руководствуясь критерием максимальной надежности будущей конструкции.

Какой тип ленты предпочтительнее использовать?

Основное преимущество именно ленточного основания перед конструкциями из свай, столбов либо монолитной заливки заключается в универсальности использования такого фундамента.

На нем разрешено сооружать не только легкие каркасные дома, но и многоэтажные здания . Такое свойство присуще ленте благодаря нескольким вариантам сооружения этой конструкции. Рассмотрим их подробнее.

Монолитный

Цельнолитое основание — наиболее простой вариант фундамента. Оно является непрерывной лентой, состоящей из бетона с армированным поясом. Монолит заливают внутрь опалубки, сооруженной на месте сооружения здания.

Параметры монолита:

1. Фундамент удобен, поскольку не требует углубления в грунт. Учитывая его целостность, он надежен, его заливают на любой, даже нестабильной почве.
2. Конструкции присущи определенные недостатки: сооружать ее рекомендовано только в теплый период года, на ленту требуется много арматуры, заливка получается массивной, а значит — дорогой.
3. Особенность основания — необходимость полной заливки за краткий период времени, что требует использование спецтехники.

Все самое важное и полезное о монолитном ленточном фундаменте найдете.

Сборный

Ленту собирают, используя готовые железобетонные блоки . Их выкладывают на участке строительства, соединяя цементным раствором.

Такой надежный сборный контур прекрасно подходит при сооружении малоэтажных зданий. Выкладывают изделия на песчаную, предварительно утрамбованную подушку.

Железобетонные блоки промышленность выпускает прямоугольной конфигурации либо трапецеидальной.

Основные характеристики сборного основания следующие:

• несомненное достоинство — готовые блоки всегда можно заказать в специализированных фирмах с доставкой на территории застройки;
• монтаж такого ленточного фундамента позволяет значительно сэкономить силы и время;
• разрешено устанавливать даже поздней осенью либо ранней весной;
• поскольку габариты железобетонных блоков, необходимых для сооружения сборной конструкции, стандартизованы, строительство нестандартного фундамента требует подрезки не только самих изделий, но и их опоры — блок подушки (для этого необходимо наличие особого инструмента, навыки его использования, иначе не получится обойтись без привлечения профессионалов);
• вес блоков значительный, их невозможно устанавливать вручную, поэтому для монтажа придется привлекать спецтехнику;
• хотя стоимость блоков и немаленькая, подсчеты определяют, что смета возведения сборного и монолитного фундамента практически идентична (из-за этого при выборе подходящего варианта необходимо руководствоваться лишь габаритами строения и состоянием почвы).

Правильный ленточный фундамент: расчет и устройство

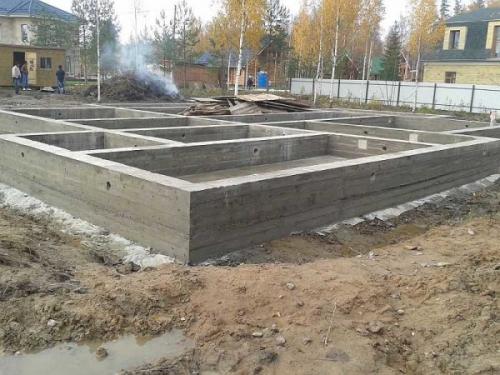

Ленточный фундамент – самый распространенный вариант для загородного дома. Он имеет отличную несущую способность и равномерно распределяет вес конструкций здания, при этом относительно несложен в устройстве.

По сути ленточный фундамент представляет собой железобетонную стену или полосу, которая проходит по всему периметру здания и принимает на себя нагрузку от стен. Фундамент такого типа отлично подходит для частного дома, однако ошибки при выборе типа ленточного фундамента, расчете его параметров и техническом исполнении случаются нередко - и приводят к довольно печальным последствиям. Каким должен быть правильный ленточный фундамент и что обязательно нужно знать, если вы собираетесь возводить на нем дом?

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

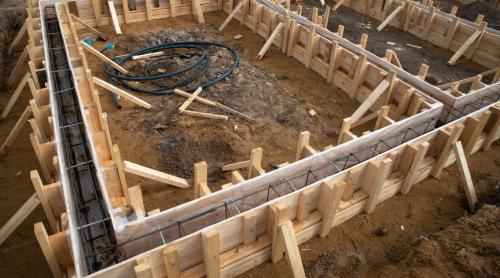

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

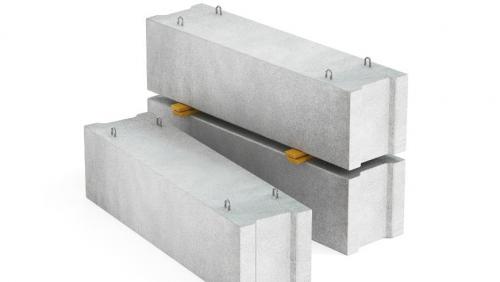

Фундаментные блоки ФБС

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость.

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые : полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Ленточный фундамент чертеж. Чертежи

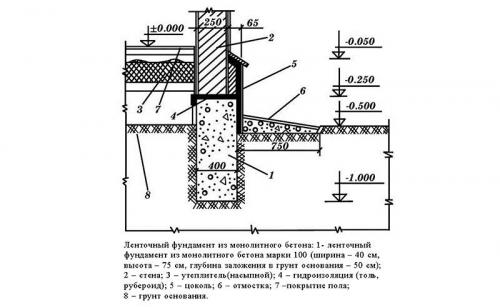

Чертеж ленточного фундамента

Использование чертежей для армирования ленточного фундамента обязательно, если вы хотите соорудить надежную долговечную конструкцию. Используя чертежи можно вычислить все необходимые параметры, расход материалов, а также произвести армирование конструкции в соответствии с технологией.

На примере чертежей можно подробно рассмотреть схему армирования фундамента или любой другой конструкции.

В основном в них отображаются:

1. Возможные нагрузки действующие на фундамент дома.
2. Правильную схему армирования фундамента с обозначением всех пересечений и узлов.
3. Правильное армирование перекрытий и углов.

Схема монтажа фундамента должна отображать:

1. Фрагмент фундамента в поперечном сечении с обозначением всех параметров.
2. Наличие песочной подушки.
3. Уровень заглубления фундамента в грунт.
4. Фрагмент арматуры с обозначением ее параметров.

Как правильно начертить?

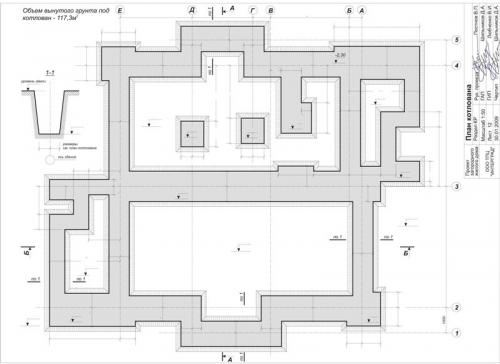

Пример чертежа котлована

Любое строительство фундамента начинается с рытья котлована. Именно этот начальный этап следует учитывать при проектировании конструкции. Комплект чертежей должен включать и чертеж котлована под фундамент. Разберем, как правильно вырыть котлован под фундамент.

Для каждого типа фундамента существуют определенные данные установленные СНиП по технике безопасности. Подобную таблицу легко найти в интернете.

Рассмотрим вариант задачи рытья котлована и пошаговую инструкцию как нарисовать чертеж.

Задача. Участок без перепадов высот, значение абсолютной отметки существующего грунта 51,3. Отметка 0,000 в условном значении – 52,07. Отметка низа плиты фундамента -3,000. Бетонная подготовка предусмотрена для размещения под плитой, толщиной в 100 мм. Участок под стройку не стеснен хозяйственными строениями, почва – суглинок.

Следует обратить внимание на то, что относительные отметки на чертеже как правило указываются с двумя знаками после запятой, а относительные – с тремя:

1. Производим вычисление абсолютной отметки низа плиты фундамента: 52,07 – 3,0 = 49,07 м.
2. Производим вычисление абсолютной отметки дна котлована: 49,07 – 0,1 = 48,97 м.
3. Глубина котлована: 51,30 – 48,97 = 2,33 м.

Удобнее всего за угол откоса котлована принять значение в 45 градусов.

Ознакомимся с поэтапным примером выполнения чертежа котлована:

1. Выполняем нанесение на бумагу сетки состоящей из крайних осей и контура фундамента котлована.
2. Выполняем отступ наружу на 100 мм от контура фундамента. Получаем контур подготовки.
3. Выполняем отступ наружу на 500 мм от контура подготовки. Эта цифра служит допустимым минимумом откоса, оговоренного нормами (в предыдущей редакции он составлял 300 мм). Это будет линия дна котлована.
4. Далее следует выполнить отступ от границы дна котлована, 2,33 мм . Поскольку откосы находятся под наклоном в 45 градусов, то их высота, в плане, равна глубине котлована. Этот отступ послужит линией верха откоса. По ней следует нанести условное обозначение для откосов в виде штрих пунктира из длинных и коротких черточек, пролегающих перпендекулярно контуру.
5. После предыдущего шага , все, уже лишние, линии следует удалить. К ним относятся: линия фундамента и контура подготовки. Нанесите отметку дна котлована и отметку уровня земли.
6. Выполняем нанесение недостающих размеров: привязки углов котлована к отстоям.
7. Вносим правки и примечания об соответствии относительных отметок абсолютным.
8. По желанию выполняем зарисовку макета фундамента в поперечном разрезе с обозначением всех необходимых отметок.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/delaem-lentochnyy-fundament-dlya-chastnogo-doma

Мелкозаглубленный ленточный фундамент своими руками. Правильный мелкозаглубленный ленточный фундамент: инструкция

Важно соблюдать все технические стандарты и регламенты строительных работ на всех этапах монтажа МЗЛФ. Нужно неукоснительно действовать согласно рекомендуемому порядку действий, не пропуская ни одного этапа. Вся эта технология была опробована многими поколениями строителей, поэтому заниматься самодеятельностью мы настоятельно не рекомендуем. Ниже рассмотрим более подробно основные шаги.

Предварительный этап: траншея

После того как составлен подробный план, можно переходить к реализации проекта. В начале следует снять верхний слой земли, чтобы оставшаяся поверхность была ровной по горизонтали. Этому уделяется особое внимание, ведь если уровень потерян, то строительство может закончиться плачевно. После этого на месте будущего дома происходит разметка участка. С помощью колышков, вбитых в землю, и натянутых веревок появляются очертания места под заглубление. Так мы обозначили границы траншеи, которую будем копать.

В процессе самой копки обязательно подчищают углы и все пересечения. Дно делают относительно ровным, чтобы его линия шла параллельно земле. Дальнейшая технология мелкозаглубленного ленточного фундамента подразумевает создание на дне подушки из песка (и щебня, при необходимости). Как ее правильно сделать, мы описывали выше. Напоминаем, что после отсыпания фракции следует ее плотно утрамбовать. Когда подложка готова, ее поверхность обязательно застилается изолирующим материалом. Это может быть геотекстиль, рубероид, или заливка тонкого слоя подбетонки.

Бетон не является устойчивым материалом при воздействии продолжительных растягивающих нагрузок. Давление он выдерживает отлично, однако воздействие осевой силы может разрушить целостность конструкции. Чтобы минимизировать риск деформации основания его перед заливкой усиливают с помощью специального металлопроката. Армирование происходит путем создания своеобразного скелета внутри бетонной ленты, все детали которой прочно связаны между собой. МЗЛФ под дом без такого упрочнения будет настолько подвержен трещинам и расслоению, что можно не успеть даже выложить стены. Поэтому данный этап считается обязательным. Технология вязки элементов заслуживает отдельного внимания. На разных участках фундамента техника стыковки деталей может отличаться. Где-то допустима сварка, а в других местах следует именно связывать прутки, чтобы в конструкции сохранялась определенная подвижность и пластичность при силовых воздействиях.
