Расчет количества и веса арматуры для ленточного фундамента. Калькулятор расчета необходимого количества арматуры для ленточного фундамента
Приступая к любым строительным работам, любой домашний мастер стремится заранее подготовить требуемый объём необходимых материалов. Если планируется заливка армированного ленточного фундамента, вполне закономерным будет вопрос – какое количество прутов стандартной длины на это уйдет.
Калькулятор расчета необходимого количества арматуры для ленточного фундамента
Естественно, навскидку решать такой вопрос – глупо, лучше провести несложные вычисления. Поможет в этом – размещенный ниже калькулятор расчета необходимого количества арматуры для ленточного фундамента.
Ниже калькулятора, традиционно – краткие пояснения по порядку расчетов.
Калькулятор расчета необходимого количества арматуры для ленточного фундамента
Несколько комментариев по порядку проведения вычислений
Исходными параметрами для расчета будут являться, совершенно очевидно, длина ленты фундамента и количество прутьев основного армирования.
- Длина должна учитывать не только периметр здания, но и все внутренние перемычки – под капитальные перегородки будущего дома. Значение вносится в метрах.
- Минимальное число прутьев для полноценного армирования рассчитывается особым порядком – для этого есть отдельный калькулятор (по ссылке).
Необходимо учитывать, что пруты арматуры укладываются с обязательным перехлестом и с усилением на углах. Длина таких перехлёстов должна составлять не менее 50×D, где D – это диаметр арматурного прута. Таким образом, для наиболее распространённых типов арматуры диаметром 10 ÷ 12 мм эта величина составит от 0,5 до 0,6 метра – это также учитывается при расчетах.
Цены на арматуру
арматура
Следующий нюанс. Стандартная длина поступающих с предприятий арматурных прутьев – 11,7 метра. Понятно, что при больших длинах сторон фундамента есть смысл использовать и максимально длинные прутья – уменьшается количество перехлестов на соединениях. Однако для их транспортировки потребуется особый длинномерный транспорт, услуги которого также могут быть существенно дороже. Есть смысл заранее оценить, что выгоднее: приобрети разрезанные пополам пруты по 5,85 метра (их потребуется несколько больше), сэкономив на транспортировке, или все же остановиться на полной их длине. Калькулятор покажет количество прутьев для обоих вариантов.
Многие фирмы, торгующие металлопрокатом, показывают свои прайсы на изделия в весовом эквиваленте – в килограммах и тоннах. Для– специальный калькулятор.
Заливка ленточного фундамента требует серьезного подхода!
Начинающим строителям, прежде чем приступать к работе, необходимо тщательно разобраться с устройством фундамента, теоретическими основами, последовательностью выполняемых операций. О технологии заливки ленточного фундамента с подробностями – в специальной публикации нашего портала.
Расчет арматуры калькулятор. Калькулятор веса арматуры
Открыт сохраненный расчет:
Есть несохраненные изменения
Для расчета веса арматуры используется ГОСТ 34028-2016, который содержит значения теоретической массы для каждого диаметра арматуры.
Как рассчитать массу арматуры самостоятельно?
Формула для расчета массы прутка арматуры выгядит следующим образом:
Таблица веса арматуры
Гост 5781-82 устаревший
| Диаметр, мм | Вес метра, кг | Метров в тонне |
|---|---|---|
| 6 | 0.222 | 4504.5 |
| 8 | 0.395 | 2531.65 |
| 10 | 0.617 | 1620.75 |
| 12 | 0.888 | 1126.13 |
| 14 | 1.21 | 826.45 |
| 16 | 1.58 | 632.91 |
| 18 | 2 | 500 |
| 20 | 2.47 | 404.86 |
| 22 | 2.98 | 335.57 |
| 25 | 3.85 | 259.74 |
| 28 | 4.83 | 207.04 |
| 32 | 6.31 | 158.48 |
| 36 | 7.99 | 125.16 |
| 40 | 9.87 | 101.32 |
| 45 | 12.48 | 80.13 |
| 50 | 15.41 | 64.89 |
| 55 | 18.65 | 53.62 |
| 60 | 22.19 | 45.07 |
| 70 | 30.21 | 33.1 |
| 80 | 39.46 | 25.34 |
| Диаметр, мм | Вес метра, кг | Метров в тонне |
|---|---|---|
| 4 | 0.099 | 10101.01 |
| 4.5 | 0.125 | 8000 |
| 5 | 0.154 | 6493.51 |
| 5.5 | 0.187 | 5347.59 |
| 6 | 0.222 | 4504.5 |
| 6.5 | 0.261 | 3831.42 |
| 7 | 0.302 | 3311.26 |
| 7.5 | 0.347 | 2881.84 |
| 8 | 0.395 | 2531.65 |
| 8.5 | 0.445 | 2247.19 |
| 9 | 0.499 | |
| 9.5 | 0.556 | 1798.56 |
| 10 | 0.617 | 1620.75 |
| 11 | 0.746 | 1340.48 |
| 12 | 0.888 | 1126.13 |
| 13 | 1.042 | 959.69 |
| 14 | 1.208 | 827.81 |
| 15 | 1.387 | 720.98 |
| 16 | 1.578 | 633.71 |
| 17 | 1.782 | 561.17 |
| 18 | 1.998 | 500.5 |
| 19 | 2.226 | 449.24 |
| 20 | 2.466 | 405.52 |
| 22 | 2.984 | 335.12 |
| 25 | 3.853 | 259.54 |
| 28 | 4.834 | 206.87 |
| 32 | 6.313 | 158.4 |
| 36 | 7.99 | 125.16 |
| 40 | 9.865 | 101.37 |
Арматура представляет собой соединенные друг с другом элементы, используемые в железобетонных изделиях для поддержания растягивающего напряжения или в качестве усиления бетона в месте сжатия.
Арматуру и арматурные сетки применяют при строительных работах, во время возведения фундамента и стеновых конструкций, с использованием монолитного бетона. Чтобы выполнить бетонные работы, необходимо потратить много времени на возведение арматурного каркаса. Для этого делается армирование конструкции с использованием арматурных сеток.
Чтобы рассчитать объем заказа, необходимо определить вес арматуры, и выявить число погонных метров. Отметим, что он указывается в таблице ГОСТов, приведенной ниже на странице. Здесь вы найдете все необходимые значения. Также стоит учесть, что вес арматуры устанавливается исходя из расчета диаметра и области эксплуатации периодического профиля.
Другие сортаменты
Сохраненные расчеты
Вы можете сохранять ваши расчеты и они будут отображаться здесь.
Для сохранения расчета воспользуйтесь кнопкойпод формой калькулятора.
Сколько нужно арматуры на фундамент 10х10. Выбор арматуры

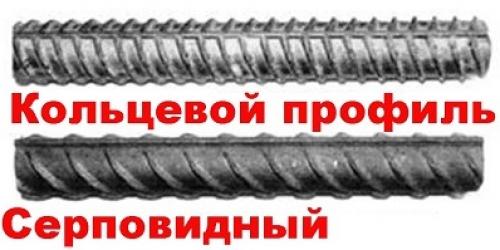

Основной документ, по которому изготавливают стальные стержни — ГОСТ «Сталь горячекатаная для армирования железобетонных конструкций». Технические условия. Для фундамента потребуется класс арматуры А400/А500 или АIII по старой маркировке. Эти стержни имеют сечение периодического профиля с серповидным узором («елочкой»).
Не допускается использование в фундаменте прутов классов А240 (AI) и А300 (AII). Их просто отличить на глаз. Первый вид характеризуется гладкой наружной поверхностью. Второй имеет периодический кольцевой профиль. Применение материала более высоких классов допустимо, но приведет к необоснованному повышению финансовых затрат на возведение фундамента.
Диаметры арматуры прописаны ви «Пособии по армированию элементов монолитных железобетонных зданий». Для удобства требования сведены в таблицу.
| Расположение арматуры | Минимальный диаметр |
| Продольное для ленточного фундамента при стороне менее 3 метров | общее сечение всех стержней — 0,1% от сечения ленты, диаметр прутков не более 40 мм и не менее 10 мм |
| Продольное для ленточного фундамента при стороне 3 метра и более | то же, но не менее 12 мм |
| Продольное для плитного фундамента при стороне менее 3 метров | общее сечение всех стержней — 0,3% от сечения, прутки не более 40 мм и не менее 10 мм |
| Продольное для плитного фундамента при стороне 3 метра и более | то же, прутки не менее 12 мм |
| Поперечное (конструктивное) | 6 мм |
| Вертикальное (конструктивное) при высоте конструкции менее 80 см | 6 мм |
| Вертикальное (конструктивное) при высоте конструкции менее 80 см | 8 мм |
При высоте конструкции до 150 мм армирование выполняется в один горизонтальный ряд (пруты или сетки). Если высота фундамента более 150 мм, необходимо предусмотреть укладку арматуры в два ряда. Получив значение общего сечения рабочих прутов по сортаменту из ГОСТ 5781-82* подбирают их количество и диаметр. После этого вычисляют сколько арматуры нужно для изготовления конструкции.
Калькулятор расчета арматуры для ленточного фундамента. Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента
Ленточный фундамент славится своей универсальностью, поэтому его очень часто выбирают для возведения домов и придомовых построек. Конечно, если проектируется крупное здание, то не обойтись без тщательных расчетов, которые должны выполнять специалисты-архитекторы. Но при строительстве на своем участке небольших сооружений бытового или хозяйственного предназначения (бани, гаража, птичника, сарая и т.п.) – вполне можно обойтись и собственными силами.
Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента
Это вовсе не означает, что расчеты не потребуются – любой ленточный фундамент должен отвечать определенным требованиям и нормативам, нарушать которые не рекомендуется. Одно из них – необходимое и достаточное армирование ленты. В решении этого вопроса помощь окажет калькулятор расчета минимального количества прутов арматуры для ленточного фундамента.
Ниже будут приведены краткие пояснения по проведению расчетов.
Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента
Пояснения по проведению расчетов
Расчёт несложен: он базируется на специальной формуле, учитывающей площадь сечения фундаментной ленты – от нее зависит и необходимая общая площадь сечения продольных прутов основного армирования.
- В качестве исходных величин принимается высота ленты (с учетом подземной, заглубленной ее части и цоколя) и ее ширина.
- При ширине ленты более 150 мм настоятельно рекомендуется выполнять армирование минимум с двумя прутьями в каждом ярусе.
- Если получено нечетное значение прутьев (от 5 и более), один «лишний» прут желательно поместить в нижнем ярусе, там, где лента испытывает максимальные нагрузки.
- Количество прутов напрямую зависит от диаметра используемой арматуры – можно оценить, какой вариант станет более предпочтительным с точки зрения стоимости материала и сложности выполнения обвязки арматурного каркаса.
Цены на арматуру
арматура
После того как определились с числом прутьев для основного продольного армирования, можно перейти к, с учетом длины фундаментной ленты, перехлестов, угловых соединений и т.п.
Нюансы заливки ленточного фундамента
Качественно выполненный фундамент – основа безопасности и длительности эксплуатации всего здания. Много полезной информации по этому поводу можно почерпнуть из статьи нашего портала, посвященной заливке фундамента собственными силами .
