Зачем нужна связка арматуры для фундамента. Как сделать правильный армирующий каркас

Зачем нужна связка арматуры для фундамента. Как сделать правильный армирующий каркас

Правильное усиление важных конструкционных элементов играет очень важную роль в обеспечении длительного срока службы и эксплуатационных характеристик всего сооружения. Поэтому делать все самостоятельно можно лишь после тщательного изучения параметров и норм, уделяя внимание каждому этапу. В противном случае лучше предоставить выполнение работ профессионалам.

Основные требования:

• Пруты арматуры в углах вязать нужно с соблюдением расстояния между стержнями, равного 50-80 сантиметрам.
• Расстояние между продольными арматурными поясами составляет 50 сантиметров, их количество рассчитывается в каждом отдельном случае.
• В обе стороны от каждого угла устанавливают 3-4 пояса поперечно, с шагом 0.5 от главного. Таким же образом делают в углах.
• Диаметр рабочей арматуры должен составлять 1-2 сантиметра, диаметр дополнительных прутьев может составлять 4-10 миллиметров.
• Четкое соблюдение последовательности работ: сначала в землю вбивают вертикальные прутья, потом к вертикальным стержням приваривают сверху и снизу горизонтальные.
• В углах стыков желательно не делать, обязательно использование гнутых стержней, на прямых участках стыков лучше не делать вообще, если же стык делается, то только методом нахлеста с такими параметрами: 50 диаметров стержней для бетона М200, 40 – для М250, 35 – для М300. Стыкование продольной арматуры по вертикали возможно лишь с разносом минимум 60 сантиметров либо 1.5 общей длины нахлеста.
• Основные способы соединения материалов: сварка, стыковка внахлест, с применением механических приспособлений. Вязка арматуры на углах ленточного фундамента осуществляется исключительно с использованием специальной проволоки.
• Для формирования после заливки защитного бетонного слоя толщиной минимум 5 сантиметров используют специальные приспособления – снизу устанавливают «лягушки» или «стульчики», по бокам – «звездочки».

Сколько стоит вязка арматуры за квадратный метр. Бетонные работы. Прайс-лист в Волгоградской области

Наименование	Цена	Ед. изм.
Заливка и укладка бетона - поставка миксером (опалубка, армирование, бетонирование)	1202 руб.	м3
Заливка и укладка бетона - ручной замес (опалубка, армирование, бетонирование)	1502 руб.	м3
Обработка бетонных поверхностей	376 руб.	м3
Устройство монолитного перекрытия коттеджа и других построек (высота перекрытия – до 3,0 м)	4882 руб.	м3
Устройство монолитного фундамента коттеджа, забора и т.д. (двойная опалубка, бетон толщиной до 0,4 м)	6008 руб.	м3
Устройство монолитного фундамента коттеджа, забора (двойная опалубка, бетон толщиной от 0,4 до 0,7 м)	6384 руб.	м3
Установка монолитного бетонного фундамента под колонны, с установкой опалубки до 3 м	6384 руб.	м3
Устройство монолитных фундаментных плоских плит с изготовлением арматурного каркаса и установкой опалубки	6196 руб.	м3
Устр. мелких монолит. железобет. ростверков и подушек фунд. с уклад. и вязкой арматуры, сборкой опалубки и приг. бетона вруч.	7135 руб.	м3
Устройство ленточных фундаментов и стен подвалов из бетонных блоков с приготовл. раствора и сборкой-разборкой опалубки	7135 руб.	м3
Устройство ленточного фундамента: глубина заложения от 0,5 м под песчаную подушку (подсыпку)	7323 руб.	м3
Вязка арматурных каркасов	3755 руб.	м3
Устройство монолитных площадок различного назначения (въездные площадки, отмостки, дорожки) толщина бетона до 0,2 м	4694 руб.	м3
Устройство лестничных маршей и площадок	4694 руб.	м3
Устройство монолитной лестницы «в бетоне» (без отделки)	5257 руб.	м3
Устройство монолитных подпорных стенок	3192 руб.	м3
Устройство террас	1878 руб.	м3
Бетонирование дорожек, площадок	188 руб.	м3
Устройство отмостки	244 руб.	м3
Устройство крыльца	2441 руб.	м3
Устройство бетонного балкона	3943 руб.	м3
Устройство монолитных чаш бассейнов и небольших купелей (толщина стенки до 0,2 м)	5257 руб.	м3
Устройство монолитных чаш бассейнов и небольших купелей (толщина стенки от 0,2 до 0,4 м)	4506 руб.	м3
Усиление фундамента и других строительных конструкций методом бетонной подливки	5633 руб.	м3
Заглубление фундамента и других строительных конструкций методом бетонной подливки	6008 руб.	м3
Бетонные полы 200 мм с шлифовкой затирочными и шлифовальными машинами	2253 руб.	м3
Бетонные полы 200 мм с топингом (с упрочненным верхним слоем)	2816 руб.	м3
Эпоксидные полы (включая бетонную подготовку 200 мм)	3380 руб.	м3
Полиуретановые полы (включая бетонную подготовку 200 мм)	3755 руб.

Источник: https://interer-stil.ru-land.com/stati/skolko-stoit-vyazka-armatury-pod-fundament-za-1-kv-metr-zalivka-betona

Зачем вязать арматуру. Нормы и правила вязки арматуры

Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.

Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.

Для этой цели применяется

1. Сварка элементов
2. Вязка проволокой
3. Скрепление пластиковыми хомутами.

Вязать или варить?

Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций» , а сталь берётся с маркировкой «С». Например – А400С.

Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.

Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

Вязка арматуры для монолитной плиты

В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.

Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.

Таблицы

Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.

Заливка бетона с армированием. Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Какую арматуру лучше выбрать

Стальная арматура изготавливается соответственно ГОСТу 5781-82, с различными типами профиля. Для железобетонных монолитных плит перекрытия используют стержень класса А400. Пруты имеют визуальные отличительные особенности, а именно:

• А 240 – изделие с гладкой поверхностью;
• А 300 – имеет на поверхности периодический профиль с кольцевым узором;
• А 400 – имеется серповидный узор на профиле в форме «елочки».

Важно! Использовать арматуру низких категорий не допустимо.

Методика изготовления армирующей сетки и каркаса

Существует два варианта соединения прутков между собой - связывание и сварка. При методике связывания применяют проволоку с диаметром 2-3 мм. Обмотка происходит вручную либо при помощи специального оборудования, которое помогает сделать обмотку вокруг стержней. Этот вариант трудоемкий, но обеспечит надежность соединений.

Готовые сваренные сетки монтировать быстрее и проще, чем при методике связывания. Единственный минус – это трудность, возникающая при подборе необходимого типоразмера.

Прутки арматуры для фундаментной плиты Источник bigbang.in.ua

При применении сварочного аппарата, рекомендуется в важных зонах – угол постройки и прочие участки, где массивные стены будут создавать нагрузку на конструкцию, арматуру следует в обязательном порядке соединять проволокой.

Метод сварки применяется в редких случаях, так как главный недостаток такого варианта – жесткое и неподвижное соединение. Это плохо сказывается на качестве монолитного фундамента. При сваривании металлические элементы расплавляются, после чего снижаются показатели прочности арматурных элементов.

Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Ручная вязка арматуры Источник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

1. Собранный нижний пояс укладывают на подпорки.
2. Устанавливают поперечные прутки.
3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Обязательно ли связывать арматуру. Какую технологию вязки выбрать?

Может показаться, что наиболее приемлемым способом сделать качественную вязку фундамента является сварка. Но это не совсем так, ведь качество самой арматуры становится значительно хуже после сварки. Нужно обязательно привлекать специалиста (сварщика), ведь самому сделать хорошую связку арматуры будет не простым делом, тем более если не имеется соответствующего опыта. К тому же, если использовать строительный вибратор, чтобы уплотнить бетонный раствор, можно повредить сварные соединения. Поэтому качественно связать арматуру не получится, если использовать технологию сварки.

Наиболее широкое практическое применение получила вязка арматуры с помощью вязальной проволоки диаметром 0,5 мм.

Для этого вам, кроме самой проволоки, еще потребуются:

•  пассатижи;
•  вязальный крючок (для закручивания проволоки вокруг соединения прутьев арматуры).

Для того чтобы выполнить связку фундамента правильно, необходимо выполнить следующие действия:

• подготовить отрезок проволоки длиной не более 30-40 м.;
• сложить его вдвое;
• обернуть проволокой места соединения арматуры;
•  вдеть в петлю крючок;
•  завести в крюк концы проволоки;
•  очень аккуратно проворачивать крючок, ведь если переборщить проволока может порваться.

Используя метод вязки с помощью пластиковых хомутов, ходьба по арматуре во время проведения заливки, строго запрещается.

Если проволоки нет, можно использовать хомуты из пластика. При этом ходить по арматуре во время заливки строго запрещается.

Часто вязка осуществляется с помощью специальных скоб, при их применении значительно сокращается время, затрачиваемое на этот процесс (по сравнению с ручной вязкой). При этом узлы получаются более плотные.

Если при заливке фундамента используется не ребристая арматура, а гладкая, следует учесть тот факт, что при закручивании арматуры без специального прибора (вязального пистолета для арматуры), она будет немного отгибаться, соответственно при ее применении затраты труда увеличатся.

Качество каркаса прямо пропорционально прочности соединения прутьев. Для создания жесткой верхней и нижней сетки нужно использовать арматуру диаметром 16 мм. Монтируя нужную сетку, следует применять компенсаторы из пластмассы для равномерного распределения арматурных прутьев в фундаменте. При заливке фундамента следует позаботиться о будущих стенах строения, оставив по нескольку прутьев выпущенных вертикально для их прочного соединения с фундаментом.

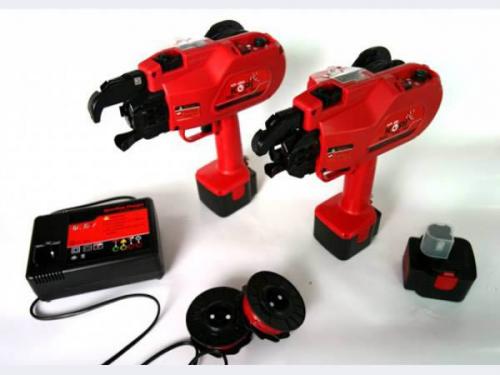

Автоматический вязчик арматуры позволит быстро и качественно скрепить все элементы.

Как поступить, если устанавливается вязаный каркас или сетка? В этом случае обвязку фундамента арматурой нужно делать внахлест. В зависимости от типа используемой арматуры нужно правильно рассчитать длину перепуска в местах соединения прутьев. Цемент нужно использовать специальной марки (м400), чтобы фундамент был основательным и не разрушался с течением времени. Минимальная доля перехлеста должна составлять не менее 0,25 м. При строительстве монолитного фундамента или если армированный каркас более 3-х метров в высоту, необходимо использовать специальные подмостки или съемно-подъемную площадку.

Какую бы технологию вязки вы ни выбрали, главное в этом деле – произвести правильный расчет и полностью соблюдать технологию вязки.
