Арматурная сетка для монолитной плиты. Этапы строительства монолитной плиты перекрытия

Начинается строительство с составление чертежа будущей конструкции плиты. А именно, расчета толщины перекрытия, подсчета веса арматуры необходимой для армирования, марки используемого бетона. На эти параметры влияют многие факторы, которые следует учесть при составлении чертежа, самостоятельно это делать не советую, лучше заплатить проектировщику и он произведет все расчеты, а вы будете спать спокойно.

На начальном этапе возводятся вертикальные несущие опоры строения, на которые будет опираться перекрытие. Это могут быть колонны, стены из бетона или кирпича, а также и газосиликатного блока необходимой плотности.

Установка опалубки под бетонные стены.

После возведения несущих опор устанавливается горизонтальная опалубка под перекрытие необходимого размера, с запасом от 30 см, для установки борта. В состав опалубки входят телескопические стойки, треноги, короны, ригеля и ламинированная фанера. Процесс монтажа опалубки проводится в следующем порядке:

Устанавливаются треноги. Их функция фиксировать стойки в необходимом месте в вертикальном положении.
Расстановка и крепление стоек к треногам. Изначально стойки выдвигаем на необходимое расстояние, в зависимости от высоты будущего перекрытия, с учетом ригелей и фанеры, например: если перекрытие высотой 3 метра, то стойку выдвигаем на 258 см, то есть 300 см отнимаем 2 ригеля по 20 см и фанеру 2 см. На стойки надеваем короны.
Монтируем несущие ригеля в короны стоек. Они должны выступать минимум 15 см, за корону.
Раскладка поперечных ригелей и выравнивание опалубки по уровню, с помощью нивелира или лазерного уровня.
Укладка фанеры. Шаг ригелей в пределах 40-60 см, при толщине перекрытия 15 – 22 мм. Этот параметр зависит от толщины используемой фанеры и от толщины будущей плиты.
Установка борта, края перекрытия. Бывают случаи, когда пробиваются по краю плиты только гвозди в качестве ориентира для армирования, а бортовая опалубка устанавливается позже, так как она может мешать процессу армирования.

Армирование монолитной плиты перекрытия. Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Армирование плиты в один слой. Исходная информация

Типичная схема армирования монолитной плиты учитывает уровень нагрузок в горизонтальном и вертикальном направлениях. С помощью арматуры формируется сетка, шаг которой варьируется в пределах 20-40 см. При этом расстояние между прутками следует изменять в зависимости от величины продавливания в конкретном месте.

Зоной продавливания называют участок монолитной плиты, на который приходится большая часть нагрузки, оказываемой несущими стенами. Возникающее напряжение изменяет уровень амортизации бетона и его распределение. Для нейтрализации негативного влияния высоких нагрузок, исходя из требований СНиП, необходимо использовать сплошное армирование в зонах соединения со стеной. В среднем для армирования плиты фундамента в центральной зоне и на участках максимального продавливания используется металлическая сетка, шаг которой отличается в 2 раза.

При разработке подробного строительного проекта указывается точный промежуток между вертикально расположенными звеньями. Для устранения нагрузок от веса здания также рекомендуется выносить вертикальные стержни немного уровня бетонного основания для соединения со стеной.

Для армировки фундаментной плиты можно использовать одну или две сетки. Одной армирующей сетки достаточно для плиты толщиной 150 мм или меньше. Как правило, одинарное армирование подходит для небольших деревянных сооружений. На текущий момент в частном строительстве толщина монолит фундамента варьируется в пределах 20-30 см, что предполагает монтаж двух сеток, расположенных одна над другой.

Монолитная плита перекрытия 12 см. Маркировка

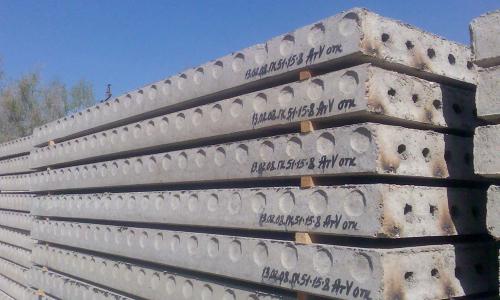

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
Первое число указывает на длину в дециметрах.
Второе число равно ее ширине в дециметрах.
Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

Перед нами плита перекрытия;
Ее длина примерно 12 дм (1,18м);
А ширина около 10 дм (0,99 м);
Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Арматурная сетка для фундаментной плиты. Исходная информация

Как армировать плиту 15 см. Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-vyazat-armaturu-dlya-monolitnoy-plity-nad-pogrebom-kak-ukladyvat-armaturu

Поперечная арматура в монолитной плите. Зоны продавливаний

В опорных точках вертикальных конструкций выполняется раскладка прутков с уменьшенным шагом армирования. Если по всей ширине фундаментной плиты стержни выкладываются с шагом в двадцать сантиметров, то в местах размещения перегородок рекомендуется это расстояние сократить до десяти. Это позволит предупредить появление трещин и продавливаний.

При армировании монолитного фундамента следует выполнять совместную обвязку каркасных элементов плит и стен. При бетонировании основания необходимо оставлять части вертикально размещенных стержней, в дальнейшем выполняющих роль связующих звеньев. Такие концы запускаются в основу, края загибаются на уровне двух размеров высоты плиты, затем выполняется привязка к главному каркасу.

Для обеспечения фундамента нужными свойствами, защиты его от разрушений необходимо строго выдерживать технологию армирования. Как правило, малоопытные строители допускают типовые ошибки:

на залитый бетонный раствор не натягивают полиэтиленовый материал. Цементное молочко вытекает, на поверхности появляются трещины;

засыпав подушку из песка и щебня, многие пренебрегают ее утрамбовкой. Фундаментная основа дает усадку, образуются трещины;
на установленной опалубке не проводится заделка щелей, через которые протекает растворная смесь, что влечет за собой появление неровностей;
плохая изоляция плиты от поверхности почвы приведет к преждевременному разрушению фундаментной основы, а восстановительные работы обойдутся достаточно дорого;
ошибкой является применение в качестве спейсеров камней;
арматурные прутья во время монтажных работ фиксируются в почвенном слое, металл подвергается коррозии и быстро разрушается;
перед устройством фундамента не насыпается подушка из песчано-щебневой смеси, от чего показатель прочности плиты снижается. Еще одна характерная ошибка – для устройства подушки используют только щебенку, а ведь минимальный процент содержания песка в подушке под фундаментную плиту перед ее армированием должен быть в пределах сорока;
шаг размещения стержней сетки превышает допустимый максимальный предел в сорок сантиметров, или вовсе не соответствует расчетным данным по нагрузочным воздействиям;
со стороны арматурных торцов нет защитного слоя из бетонного раствора, и металл раньше времени подвергается коррозии;
под установкой стен и колонн нет вертикальных арматурных стержней, и нагрузочные усилия распределяются неравномерно.

Кладочная сетка для плиты перекрытия. Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно- свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундамента Источник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про « бетонные и железобетонные конструкции » указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два ряда Источник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основанию Источник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.
