Что такое композитная арматура. Что такое стеклопластиковая арматура?

Что такое композитная арматура. Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

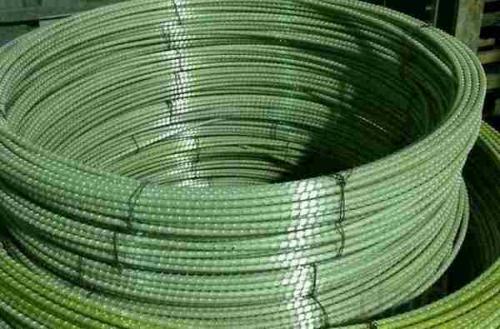

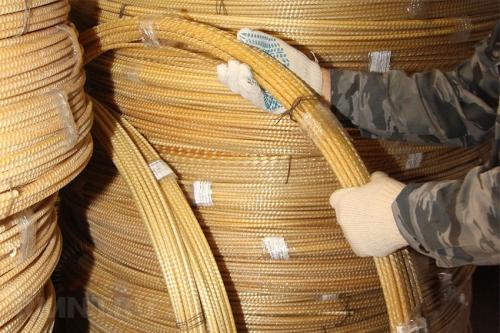

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Композитная арматура для фундамента. Предмет рассмотрения и немного теории

Для ненапряженных конструкций используется арматура А240, А400, А500, А500С.

• А240 — это гладкая арматура, которая используется как вспомогательная. Гладкая арматура необходима в качестве хомутов для пространственных каркасов и привязки сеток из рабочей арматуры.
• А400, А500, А500С — это рабочая арматура, которая воспринимает растягивающие усилия от собственного веса конструкций и внешних нагрузок.

Если говорить про арматуру А500, то для её производства применяются сплавы с содержанием углерода выше 0,6%. Данный показатель говорит, что гибкость и свариваемость этой арматуры ограничены.

А500С содержит углерода в два раза меньше, а значит она более пластична, прекрасно гнётся и хорошо сваривается. По этой причине в малоэтажном строительстве преимущественно применяется арматура А500С. Приставка «С» означает, что арматура сварная. Профиль этой арматуры выполнен в серповидной форме для улучшения адгезии с бетоном; продольные рёбра при этом не пересекаются с боковыми. Ещё её называют арматурой периодического сечения.

В публикации использованы изображения из открытых источников

В публикации использованы изображения из открытых источников

Композитная арматура представляет собой стержни из стеклянных, базальтовых, углеродных или синтетических волокон, пропитанных полимерным связующим. Образцы из углеродных или синтетических волокон можно не брать в расчёт из-за очень высокой стоимости — в частном строительстве её не применяют. Остановимся на самом доступном и распространённом варианте — стеклопластиковой арматуре.

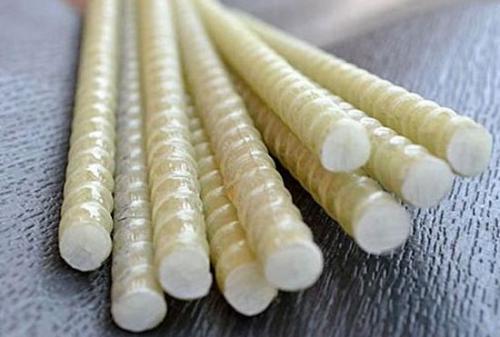

Стеклопластиковая арматура подразделяется на несколько видов:

• арматура с периодическим (классическим) профилем;
• с песчаным покрытием;
• с периодическим профилем и песчаным покрытием.

Песчаное покрытие наносится для усиления адгезии с бетоном.

Для сравнения возьмём стеклопластиковую и стальную арматуру А500 с одинаковым сечением 12 мм.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/stalnaya-armatura-protiv-kompozitnoy-osobennosti-stekloplastika

Композитная арматура - сравнение со стальной. Арматура стеклопластиковая и металлическая сравнение

Если сравнивать композитную и металлическую, рассмотрим такие качества, как легкий вес, сверхпрочность и коррозийную стойкость, что помогает создавать более крепкие каркасные сооружения. Отличительные характеристики которыми обладают композитные элементы, объясняются особенностями внутренней структурной сетки будут следующими:

По сравнению со сталью, композит превосходит достаточно большим модулем упругости превышающий аналогичные характеристики изделий из металла примерно в 4 раза. Из этого следует что уровень прогиба под влиянием нагрузок у композита будет значительно выше нежели у прутков из металла. При армировании данных элементов в полотна дорого, откосов и фундамента подобные свойства не критичны. Но для использования в напряженных конструкциях предпочтительнее использовать сталь.

Полимерная арматура превосходит, стальную по параметрам, на сжатие на 40%, на растяжение на 30%

Еще одним аргументом будет прочностной потенциал удельной прочности в 10 раз превышающий стальные элементы. Внутренний стержень задает своего рода основание для прочности, благодаря параллельному соединению стекловолокон, композитные смолы, выступают в качестве связующего.

Внешний слой обволакивает внутренний стержень и образует спираль, которая обеспечивает высокую связку с бетоном.

Сравнение характеристик арматуры

Каркасные сооружения из стеклопластика несут в себе ряд преимуществ:

Сравнение характеристик:

1. полимер не обладает электропроводностью, поэтому в конструкции из этого композита отсутствует наводящий ток и магнитные поля, в результате исключаются радиопомехи;
2. влияние стеклопластика на окружающую среду на сегодняшний день не зафиксировано; не обладает токсичностью при распаде, не обсорбирует радиацию даже спустя много лет нахождения в экстремальной бетонной среде.

При соответствии изделия всем техническим нормам сертификации, температурный коэффициент расширения с бетоном одинаков, не зависимо от изменений температуры окружающей среды. Под влиянием внешних факторов среды армированная конструкция расширяется и сужается в совокупности с бетонными сооружениями, исключая возникновение разрывов и трещин.

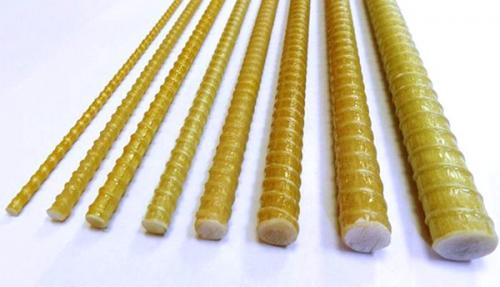

Пропорции диаметров прутков при армировании каркаса фундамента

Напоследок хотелось отметить еще одно явное преимущество, объемы транспортировки стеклопластика. Вы только представьте, что перед вами стоит задача доставить два камаза (в одном грузовике стальные элементы, в другом стеклопластиковые). Если к примеру загрузить 5 метров стальных прутков весом 10 кг и взять пруток полимера той же длинны весом 2 кг. Чувствуете разницу? Загрузив тонну металла, у вас будет половина кузова, а если взять тонну стеклопластика, грузовик будет набит доверху. Вывод очевиден.

Как делают композитную арматуру. Как производят композитную арматуру?

Начнем с того, что термин «композитная арматура» объединяет в себе все виды неметаллической арматуры, произведенной на базе разного типа волокон, которые используются как армирующая основа прута. Волокна, из которых производят арматуру, могут быть следующие:

• 1. базальтовое волокно;
• 2. стеклянное волокно;
• 3. арамидное волокно.
• 4. углеродное волокно.

Таким образом, виды композитной арматуры, в зависимости от применимых волокон, следующие:

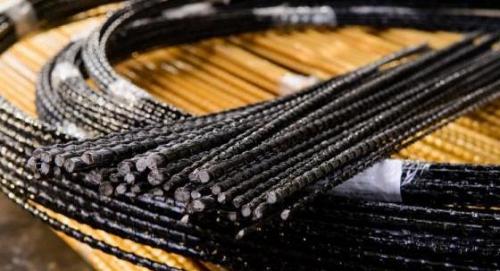

• 1. Базальтопластиковая арматура, обычно черного цвета (АБП);

• 2. Стеклопластиковая арматура, светло-желтого цвета, однако благодаря красящим добавкам, цветовая гамма широкая (АСП);

• 3. Арамидная арматура;

• 4. Углепластиковая арматура;

• 5. Комбинированная арматура (на основе волокон разных типов).

Любая композитная арматура производиться на одном и том же оборудовании, технология также не отличается. Разница лишь в типе волокон. В настоящее время существует несколько методов производства:

1. Пучок волокон, предварительно сформировав пруток – основной стержень арматуры, пропитывают эпоксидной смолой и вытягивают. Затем пучок волокон протягивают валами, одновременно наматывая на него жгут, сделанный из тех же волокон с применением смол. Жгут в данном процессе выполняет две задачи – плотно прижимает волокна стержня, и служит ребрами арматуры, которые улучшат в будущем адгезию арматуры и бетона. После этого арматура проходит этап сушки в печи, и вот, арматура готова. Этот метод является самым старым, им пользуются почти все российские производители пластиковой арматуры.

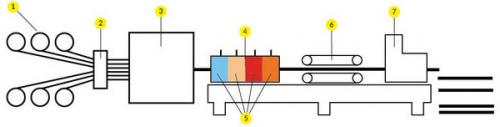

1.Система подачи волокна (стекловолокно, углеволокно, базальтовое волокно)

2.Полимерная ванна (полиэфирные, эпоксидные смолы)

3. Преформовочное устройство

4.Фильера

5.Зоны нагрева/охлаждения фильеры

6.Тянущая машина

7.Отрезная машина

2. Второй метод отличается от первого лишь тем, что жгут наматывают на стержень с очень сильным усилием, он буквально вдавливается в основной пруток, в результате чего ребра формируются из волокон самого стержня. Такая арматура более долговечная, чем произведенная первым методом, поскольку риска отваливания ребер нет. Однако найти подобную арматуру российского производства почти невозможно, так как большинство пользуется первым методом.

3. Третий метод также похож на первый, однако стягивающий жгут здесь не формирует ребра, а только лишь стягивает волокна прутка до момента полимеризации в печи. Для сцепки с бетоном на арматуру наносят слой абразива – кварцевый песок. Такой вид арматуры имеет самую плохую сцепку с бетоном, и ко всему – самый маленький срок службы. Дело в том, что эпоксидная смола довольно быстро разрушается в щелочной среде бетона, а полиэфирные смолы, которые не боятся щелоча, крайне редко применяются производителями в России.

4. Наконец, арматура, изготовленная методом «пултрузии». При этом волокна формируются в стержень, пропитываются полимерными смолами, протягиваются через фильеры с разным сечением, расположенных по убыванию. Такой метод позволяет формировать периодический рельеф (ребра) с высокой точностью, благодаря чему их можно использовать как резьбу (например, как стяжной винт для опалубки, со стеклопластиковой или стальной гайкой). Арматура, произведенная таким способом, отличается высоким качеством, долговечностью и высокой ценой. Кроме того, в России такая арматура почти не производится.

Если поискать, то в продаже можно найти уж совсем непривычный материал – композитную арматуру с внутренней полостью. Несмотря на свою экзотичность, арматура-трубочка заслуживает внимание – ведь благодаря полости увеличивается диаметр, и при одинаковом количестве волокон, арматура с полостью имеет большую площадь соприкосновения с бетоном, а значит и лучшую адгезию.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/plyusy-i-minusy-stekloplastikovoy-armatury-nedostatki-stekloplastikovoy-armatury

Композитная арматура недостатки. Преимущества и недостатки композитной арматуры

Самым уязвимым местом ЖБИ являются армирующие вставки из металла, подверженные коррозии. Обработка грунтовками либо использование сплавов проблему полностью не решают — металл рано или поздно ржавеет, разрушая бетон. Стеклопластиковая арматура не подвержена влиянию агрессивных сред, что является лишь одним из многочисленных плюсов:

1. Показатели прочности на разрыв превосходят характеристики металла почти в три раза.
2. В равнопрочном отношении композитная арматура весит в 9–11 раз меньше.
3. Материал не только недорого стоит, но и позволяет значительно сэкономить на погрузке и транспортировке.
4. В отличие от металла не образует мостиков холода, уменьшая теплопотери.
5. Долговечность и стойкость к температурным перепадам.
6. Обладает коэффициентом теплового расширения как у бетона, что снижает риск появления дефектов и трещин.
7. Полностью диэлектрична и радиопрозрачна.
8. Может изготавливаться как в виде прутьев, так и намоткой в бухты.

Испытания показывают и оборотную сторону медали — минусы композитной арматуры:

1. Низкий модуль упругости требует проведения дополнительных расчетов при применении такой арматуры в плитах перекрытия.
2. Низкая огнеустойчивость связана с тем, что композиты под воздействием высоких температур попросту плавятся, превращаясь в жидкость.
3. Невозможность использования сварки.
4. Невозможность изогнуть готовую арматуру на объекте.

Нужно заметить, что все отрицательные нюансы успешно решаются производителями и инженерами-проектировщиками: при возведении конструкций с высокой нагрузкой проводятся специальные изыскания и расчеты, для увеличения теплостойкости применяется дополнительная обработка бетонных составов и самой арматуры, все изогнутые детали изготавливаются на заводах согласно проектам.
