При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

Пистолет для вязки арматуры. Вязка арматуры – оптимальный метод фиксации прутков арматурного каркаса

Строительные конструкции и изделия из армированного бетона отличаются повышенной надежностью и продолжительным периодом эксплуатации. Бетонный массив сохраняет целостность под воздействием сжимающих нагрузок и обладает увеличенным запасом прочности благодаря арматурному каркасу. Пространственная конструкция из арматурных стержней демпфирует растягивающие усилия и крутящие моменты, равномерно распределяя нагрузки внутри массива. Каркас предотвращает растрескивание при условии надежной фиксации арматурных прутков.
Армировка конструкций на стройплощадке происходит, как правило, при помощи отдельных стержней арматуры

Они соединяются различными методами:

• с помощью сварочного аппарата, предназначенного для контактной или дуговой сварки. При точечной сварке применяются прутки диаметром до 2,4 см, а электродуговая сварка позволяют фиксировать стержни увеличенного диаметра. Электросварочный метод фиксации арматурных прутков позволяет быстро соединить стыки стержней. Однако, несмотря на указанные достоинства, сварочный способ имеет недостатки. Главный минус – нарушение структуры металла при нагреве, что отрицательно влияет на свойства материала и прочность каркаса под нагрузкой. Кроме того зоны сваривания восприимчивы к воздействию коррозии, что снижает надежность соединения и сокращает продолжительность эксплуатации. Повышенная жесткость сварных соединений осложняет процесс усадки и температурных деформаций, повышая вероятность образования трещин;
• с использованием фиксирующих хомутов, изготовленных из гибкого пластика. При фиксации арматурных прутков повышается производительность труда, так как процесс соединения отличается простотой – достаточно вручную обкрутить пластиковым хомутом зону стыка и подтянуть за свободный конец. Использование пластиковых соединений значительно сокращает продолжительность вязальных работ. Однако технология имеет слабые стороны. Эластичная, при положительной температуре, пластмасса в зимнее время стает хрупкой и теряет прочность. В результате снижается прочность фиксации отдельных зон каркаса, а также повышается вероятность нарушения целостности хомутов при перемещении рабочих по арматурному каркасу. Кроме того под воздействием нагрузок, создаваемых вибраторами для уплотнения бетона, хомуты ослабляются и лопают;
• с помощью вязального пистолета, подающего проволоку. Способ крепления стыковых участков каркаса отожженной проволокой отличается простотой, обеспечивает надежность соединения и длительный период эксплуатации металлоконструкций. При использовании пистолета значительно возрастает производительность труда, по сравнению с ручным методом вязания с применением крючка для вязки или полуавтоматического приспособления. Сборка арматурного каркаса осуществляется путем соединения участков пересечения арматуры специальной проволокой. Она обладает пружинящими свойствами и обеспечивает ограниченную степень свободы собранной решетки, сохраняя целостность металлоконструкции. Используя механический вязальный инструмент, вязальщик арматуры быстро собирает арматурный каркас.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/chem-luchshe-vyazat-armaturu-kryuchkom-ili-mashinkoy-kak-pravilno-vyazat-armaturu

Как правильно вязать арматуру под фундамент. Армирование углов фундамента.

Важную роль при заливке ленточных фундаментов играют углы конструкции. Дело в том, что именно на углы приходится наибольшее напряжение. Как показано в видео, изготовление армирования перекрестков и углов требует применения предварительно согнутых из арматуры А3 заготовок. Важно помнить, что обычное перекрещивание стальных прутьев в углах ленточных фундаментов недопустимо, поскольку такой способ армирования не обеспечит монолитность конструкции. Получится несколько железобетонных балок, которые не связаны между собой.

При строительстве частных домов своими руками часто применяется недопустимый способ связывания перекрещивающихся в углах стержней арматуры. На расположенном ниже чертеже указано два варианта армирования углов ленточного фундамента, которые выполнены неправильно.

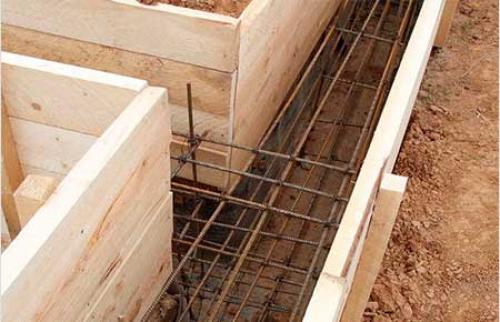

Армирование фундамента своими руками углы фото.

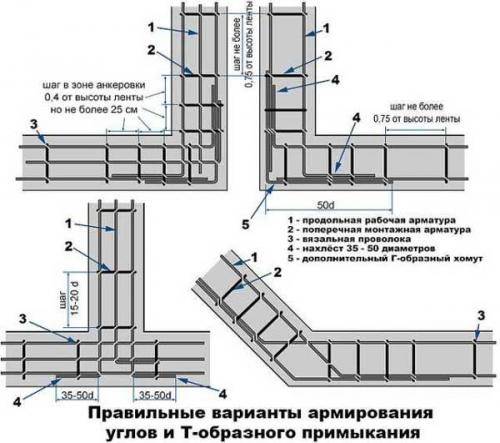

На рисунке схеме видно, что соединения продольных прутьев выполнены в виде обычных перекрестий и не имеют дополнительного усиления. Кроме того, в местах перекрещивания арматуры отсутствуют дополнительные хомуты.

Нельзя также допускать обычного перекрещивания арматуры и во время армирования участков, представляющих собой Т-образные элементы конструкции. Все эти места необходимо дополнительно усилить.

Иногда в проекте дома присутствуют эркеры, представляющие собой выступы на фасаде здания. Изнутри эркеры представляют собой часть комнаты многогранной формы. Для армировании фундамента под эркер необходимо согнуть арматуру под тупым углом. При этом продольные прутья арматуры ленточного фундамента должны проходить через каркас и связываться с наружной арматурой. Кроме того, конструкция содержит дополнительные хомуты и Г-образное усиление.

Армирование фундамента своими руками правильно фото.

Армирование фундамента фото.

Пошаговая инструкция армирования углов бетонного фундамента в целом направлена на получение монолитного связанного в единое целое каркаса, что дополнительно ведет к укреплению фундамента. Для соединения его элементов используются хомуты. Необходимо помнить, что все углы и стыки армирования должны содержать дополнительно установленные Г-образные или П-образные элементы. Вертикальные и поперечные хомуты армирования ленточных фундаментов должны быть расположены с шагом не менее 3/8 высоты конструкции фундамента. При этом расстояние между хомутами должно быть не менее 25 см. В углах, на перекрестиях и под эркерами шаг между хомутами должен быть в два раза меньше, чем в обычных продольных элементах конструкции фундамента. Удачного Вам строительства!

Как правильно сделать армирование фундамента.

Невозможно построить качественный монолитный фундамент без использования арматуры. Правильно спроектированный фундамент должен выдерживать вес дома, а также действие сил растяжения и сжатия во время сезонной деформации грунта.

Как правильно армировать ленточный фундамент своими руками.

Если неправильно подойти к вопросам выбора и монтажа арматуры, вы рискуете обнаружить со временем трещины в фундаменте и в стенах дома. Поговорим о том, как правильно гнуть, резать, вязать, укладывать арматуру, как рассчитать ее количество и как армировать углы фундамента, чтобы не допустить их разрушения.

Как правильно армировать ленточный фундамент.

Опалубка перед заливкой.

Выбор материала арматуры.

На рынке строительных материалов представлено два типа арматуры: стеклопластиковая и металлическая.

Стеклопластиковая арматура чаще применяется для строительства крупных промышленных объектов. Ее стоимость ненамного ниже, чем у металлической, но при этом стеклянное волокно весит намного меньше металла, что заметно снижает расходы на транспортировку. Стеклопластиковая арматура не подвержена коррозии, она отличается высокой прочностью на разрыв и способна выдерживать широкий диапазон температур.

Но данный тип арматуры практически не применяется для строительства частных домов, поскольку неметаллическую арматуру можно гнуть только в процессе производства, сделать это непосредственно на строительной площадке невозможно.

Расчет стеклопластиковой арматуры.

Как вязать арматуру под плиту. Плитный фундамент: особенности вязки арматуры

В числе всех конструктивных элементов, составляющих любое сооружение, фундамент занимает одно из самых важных мест. Среди всех видов фундамента самый простой в монтаже и надежный в использовании — плитный. Главное его отличие от ленточного и столбчатого фундамента — наличие арматуры и большая опорная площадь, что делает возможным равномерное распределение веса строения по поверхности.

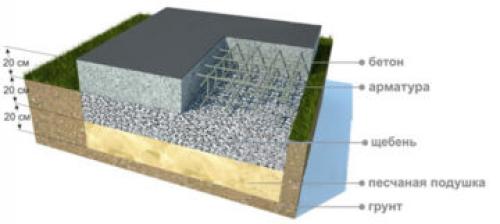

Схема плитного фундамента.

По технологии производства плитный фундаментможет быть монолитный или сборный, который, в свою очередь, состоит из блоков или плит.

Сфера использования плитного типа фундамента достаточно широка. Он с успехом применяется на различных грунтах, в местах с высоким уровнем грунтовых вод и глубоким промерзанием. Укладка плит — наилучший вариант в тех случаях, когда фундаменту отводится роль основания пола.

Основная составляющая этого типа фундамента — плита, изготовленная из бетона или железобетона. Ее закладка в грунт может осуществляться на разную глубину. Отличаться плиты могут техническими характеристиками и составами.

Для возведения малоэтажных зданий используется незаглубленный вариант укладки, при котором плиты располагаются в одной плоскости с грунтом. Для заглубленного фундамента котлован может быть подготовлен любой глубины. Подобное основание способно выдерживать вес любых массивных зданий.

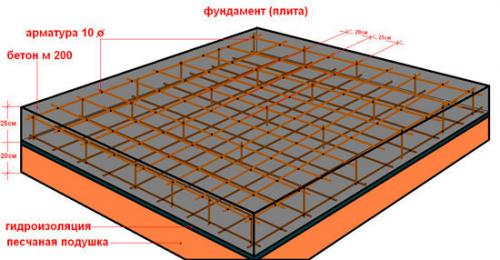

Схема армирования монолитной плиты.

Еще при разработке проекта здания должна быть определена маркировка бетона и арматуры для фундамента, рассчитан шаг ее укладки и способ вязки, продумана гидро- и теплоизоляция, проведен расчет необходимого количества материалов.

Для укладки могут быть взяты гладкие плиты или с одной ребристой стороной. Эта сторона обеспечит дополнительную прочность и убережет от горизонтального смещения. Гладкая сторона такой плиты может стать основанием пола.

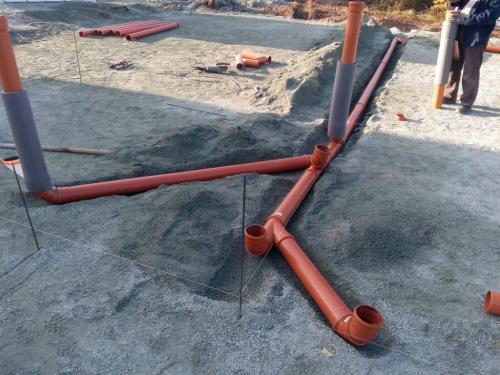

Под основанием плиты в обязательном порядке должна находиться подушка из гравия и песка.

Она послужит дополнительной гидроизоляцией и обеспечит устойчивость фундаментной плиты. Расчет основания должен быть произведен максимально точно, чтобы обеспечить необходимую прочность всей конструкции. Маркировка бетона должна соответствовать предполагаемой нагрузке, учитывать все конструктивные особенности будущего сооружения и качество грунта.

Вернуться к оглавлению

Плотный бетон, в свою очередь, защищает ее от коррозии и от расплавления, если случится возгорание здания.

Рельефная поверхность арматуры способствует лучшей адгезии.

Для обеспечения надежности всей конструкции необходимо, чтобы каркас кроме продольных осей имел еще и поперечные связи. Укладка и последующая вязка арматурыдолжны проводиться в соответствии с определенными правилами. Все элементы конструкции укладываются внахлест.

Схема опалубки плитного фундамента.

Для того чтобы подобрать необходимый материал, обязательным условием является правильный расчет нагрузки.

По мнению специалистов, сначала нужно определиться с типом фундамента и проанализировать грунт. Второй важный шаг — расчет сечения арматуры. Для плиточного фундамента оптимальным считается диаметр прутьев не менее 10 мм.

Это значение оказывает непосредственное влияние на прочность всей конструкции. Однако, проводя расчет элементов фундамента, не стоит забывать о весе всей конструкции и типе грунта. Чем слабее грунт, тем толще должны быть арматурные прутья.

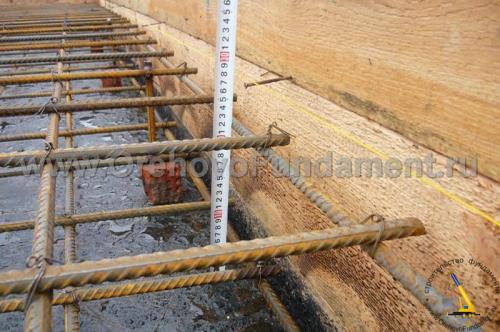

Правила укладки арматурыпредполагают, что она должна находиться максимально близко к поверхности фундаментной плиты. Расстояние не должно превышать 3-5 см от края. На этот показатель непосредственно влияет плотность бетона, из которого сделана плита.

Вернуться к оглавлению

Необходимое количество арматуры для плитного фундаментаможно рассчитать на примере строительства дома размером 8х8 м из деревянного бруса на устойчивом грунте. Для таких грунтов идеально подходит арматурный прут диаметром 10 мм. Более толстые прутья понадобятся для слабых грунтов.

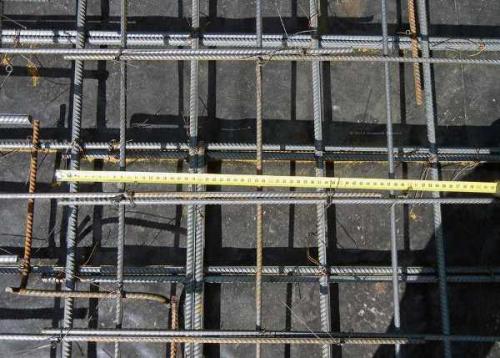

Арматурная сетка монтируется шагом не более 200 мм.

Зная это значение, легко можно определить необходимое количество арматурных прутьев для укладки: 8 м/0,2 м+1 прут=41 шт. Чтобы получить сетку, прутья укладывают перпендикулярно друг на друга. Следовательно, полученное значение умножается на 2: 41х2=82 прута.

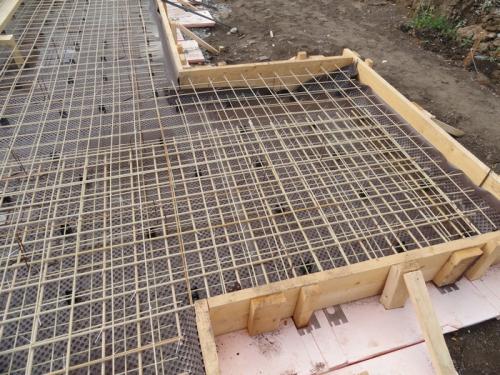

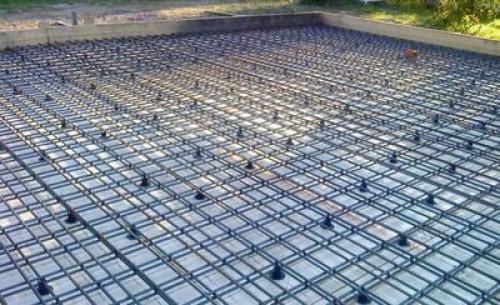

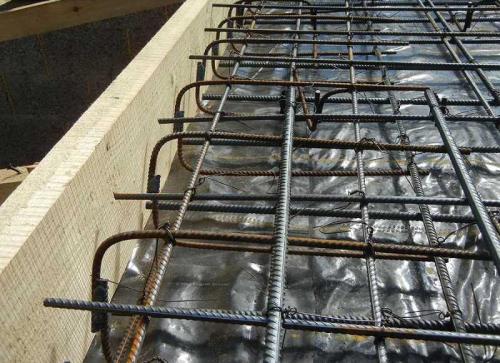

Монтаж плитного фундамента с такими размерами потребует укладки двух поясов армированной сетки — вверху и внизу. Чтобы выяснить общее число необходимого материала, нужно увеличить вдвое полученное значение: 82х2=164 прута. Стандартная длина одного прута арматуры — 6 м, следовательно, для фундамента понадобится 164х6=984 погонных метра.

Схема армопояса.

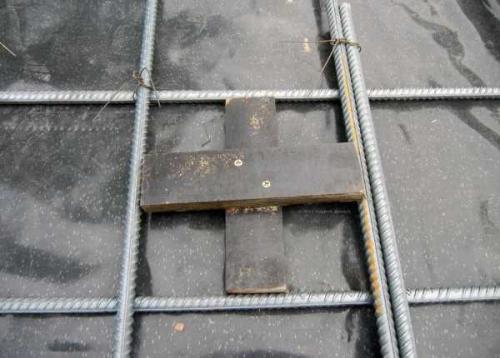

Оба пояса связываются в точках пересечения.

В данном примере таких мест соединения: 41х41=1681 шт. Арматурная сетка будет уложена на расстоянии 5 см от поверхности фундамента. Стандартная толщина фундаментной плиты 200 мм.

Как вязать арматуру под бетон. Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

• В четыре прута;
• В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.

Боковая продольная арматура должна отходить от бетонных стенок на 50-70 мм. Это способствует сохранению защитного слоя бетона на каркасе.

При возведении фундамента любой высоты применяется два пояса армирования:

• Верхний.
• Нижний.

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

• В виде «Г» элементов.
• В виде «П» элементов.

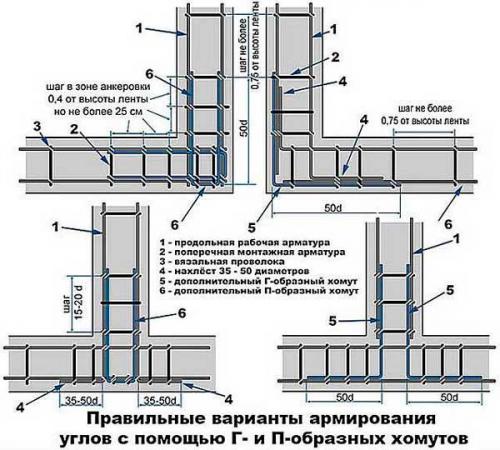

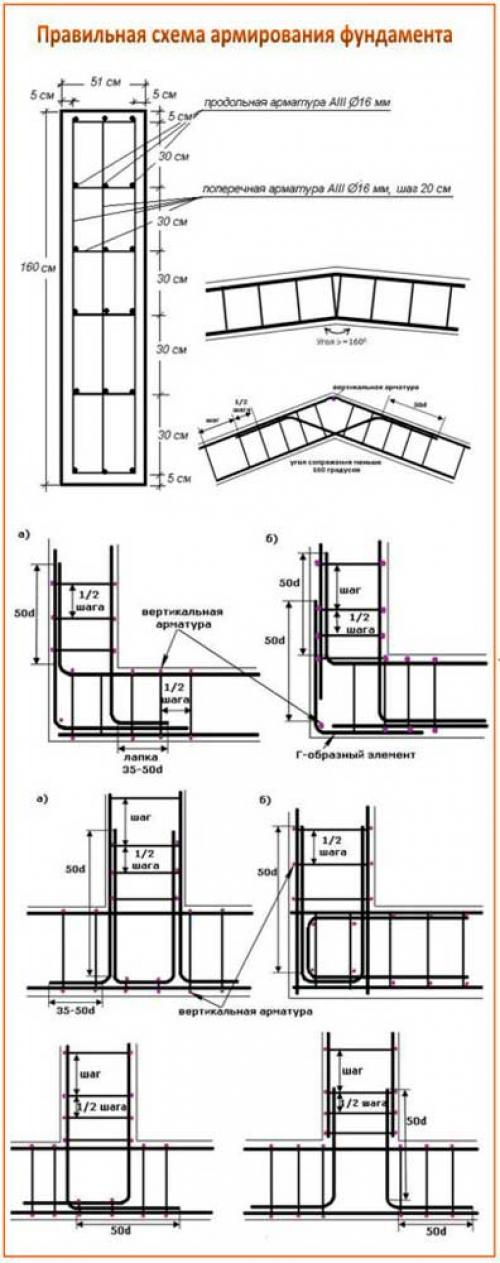

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Детальная информация по армированию содержится в СНиП 2.03.01-84 и СНиП 2.02.01-83 .

Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

• Ст3кп;
• 35ГС;
• 35Г2С;
• 32Г2Рпс;
• 22Х2Г2АЮ;
• 22Х2Г2Р;
• 80С;
• 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:
   • менее 3м применимо сечение в 10мм;
   • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
3. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
   • более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

При планировании постройки в три этажа и выше, либо при наличии подвижных грунтов, предпочтительнее заказать расчет и схему в специализированной строительной фирме.

Как вязать арматуру проволокой. Зачем вязать арматуру?

Основным элементом в фундаменте строения является продольная арматура. Поперечные стержни поддерживают положение продольных. Основная задача их состоит в том, чтобы, когда начнется процесс заливки бетона, вся конструкция оставалась в неизменном положении. Так как при сдвиге армирующей сетки произойдет уменьшение защитного слоя бетона, что впоследствии приведет к уменьшению прочности сооружения, коррозии арматуры, появлению неровностей, трещин и т. д.

Для того чтобы сделать арматурный каркас, необходимо установить опалубку вокруг котлована под фундамент. Опалубка изготавливается из обрезных досок и гвоздей . Стыки можно дополнительно скрепить металлическими уголками для обеспечения готового короба жесткостью и прочностью.

Снаружи и внутри опалубки накручивается стальная проволока диаметром до 8 мм. Полиэтиленовой пленкой устилается дно котлована и стены опалубки для предотвращения быстрого обезвоживания бетонного раствора.

Затем в дно котлована вбиваются металлические стержни на расстоянии 20−30 см друг от друга и на 5−10 см от края траншеи. Для обеспечения ровной поверхности на дно котлована укладываются кирпичи. Желательно перед выкладкой кирпича сделать «подушку» из песка для максимального снижения силы пучения на фундамент.

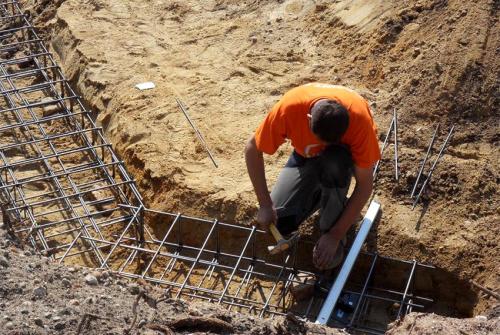

После выкладки кирпичей можно выкладывать арматуру и при помощи проволоки связывать места их соединения и пересечения.

Для ручного связывания арматуры проволокой используется самый простой способ: когда проволока стягивается при закручивании, а ее концы фиксируются кусачками . Проволока должна быть сложена вдвое, а кусачки должны иметь притупленные зубцы, чтобы не перекусывать проволоку. Для этих целей можно использовать плоскогубцы.
