Как правильно вязать арматуру на армопояс. Какие материалы нужны?

Наиболее часто для возведения армированного пояса используют различные блоки и монолитный бетон. Чтобы самостоятельно изготовить армопояс, необходимо подготовить такие материалы:

бетонные блоки;
раствор для изготовления монолитного бетона, если будет использован именно он для заливки;
доски обрезные 25 мм толщиной;
плита ОСБ толщиной 8 мм;
саморезы черного цвета от 25 до 65 мм в длину;
прутья арматуры;
арматурная проволока;
мягкая проволока;
чистая вода.

Если армопояс будет изготовлен из бетонных блоков, то изначально приобретается именно этот материал. Для такой конструкции можно использовать газобетонные блоки, пенобетон, газосиликатные блоки и другие.

Важно! Чтобы армировать блоки, в них делают штробы, в которые потом вставляют арматурные прутья.

Для изготовления раствора, если будет применяться монолитный бетон, используют щебень, песок и цемент. Щебень должен иметь фракцию от 10 до 40 мм, больше не нужно.

Если же взять материал меньшей фракции, то от него будет исходить много пыли, что помешает нормальному замесу. Песок нужно приобретать такой, в котором содержится как можно меньше глины.

Цемент лучше брать марки М400 – это придаст бетону хорошую крепость. Важно обратить внимание на сроки годности цемента, он должен быть свежим.

Чтобы получить качественный бетон, хранить цемент разрешается не более 2 месяцев.

Вода должна быть обязательно чистой без примеси ила и других вкраплений, комнатной температуры.

Обрезные доски, ОСБ-плиты и саморезы будут использованы для сборки опалубки, куда потом будет заливаться армопояс из монолитного бетона. Прутья арматуры должны иметь диаметр 12-14 мм, проволоку лучше покупать диаметром 6 мм. Вместо мягкой проволоки можно использовать мягкие стяжки.

Армирование углов армопояса. Для кровли

Стропильная система любого строения опирается на мауэрлат, прочно закрепляемый на стене дома.

Непосредственно к газобетону прикреплять несущие элементы кровли нельзя. Крепление мауэрлата шпильками к блокам со временем расшатается под действием ветровых нагрузок, что грозит обрушением кровли в целом.

Возникает потребность в надёжном соединении стен и кровельной системы, — это основная функция армопояса. Для этого в монолитный пояс до схватывания бетона вставляются анкерные элементы и закладные детали. Кроме того, прочный монолит пояса воспринимает, распределяет, компенсирует нагрузки от веса кровли, стропильной системы, снега, ветра.

Основные функции

В целом назначение кровельного армопояса определяется следующими функциями:

равномерно распределяет нагрузки от воздействия кровли на стены;
связывает верх стены в жёсткую конструкцию;
уменьшает риск растрескивания стен при усадке;
способствует надёжному креплению стен и кровельной системы;
служит опорой для балок чердачных и мансардных перекрытий.

Конструкция кровельного армопояса представляет собой сплошную ленту из монолитного железобетона, устроенную по всему периметру верха несущих стен.

Способы возведения

Различают три способа устройства армопояса для кровли по стенам из газобетона:

Использование опалубки из деревянных щитов. Недорогой, достаточно простой, но трудоёмкий метод.
Применение для ограждающей опалубочной конструкции тонких перегородочных блоков
Монтаж из специальных U-образных изделий. Идеальный вариант, если бы не очень высокая стоимость подобных блоков.

Способы можно комбинировать в плане совместного использования перегородочных изделий и деревянных щитов.

Геометрические параметры

Длина пояса – это периметр стены, на которой он возведён.

Ширина ленты варьируется от 200 мм до 400 мм, равняется толщине стен. Но армированный пояс на всю ширину, как правило, избыточен в плане прочности. Поэтому его ширину можно снизить, но зато добавить в конструкцию утепляющие материалы.

Высота и ширина пояса в идеале должны точно рассчитываться по соответствию нагрузкам.

Высота армопояса – не менее 15 см, средний достаточный параметр – 30 см.

Правила армирования

Строительство любого сооружения предполагает предварительное проектирование с точным расчётом всех конструкций и отдельных узлов на воспринимаемые в процессе эксплуатации нагрузки. Но при самостоятельном возведении дома из газобетона многие застройщики предпочитают экономить на проекте. Это не совсем правильный подход, но решение принимает застройщик и это его право.

При отсутствии расчётов армирование выполняется на основе подобного практического опыта с учётом ряда основных критериев:

Материал для продольного армирования – прут периодического профиля диаметром не меньше 10 мм.
Используются изделия максимальной длины с наименьшим количеством стыков.
Для формирования каркаса используется поперечная арматура диаметром 6 мм и более.
Средний шаг фиксации поперечных прутов – 300 мм.
Для крепления прутов между собой используется вязальная мягкая проволока.
В углах продольная арматура изгибается под прямым или необходимым углом с максимально удалённым от угла нахлёстом.

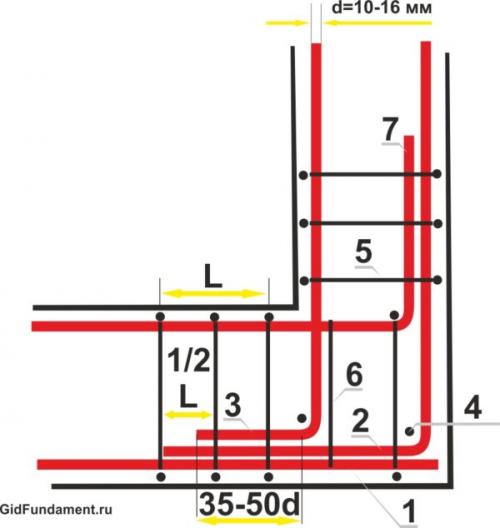

Схема армирование углов армопояса
Армокаркас в опалубке выставляется строго горизонтально по уровню.
Арматура должна отступать от внутренних стен опалубки минимум на 3 см, – это защитный антикоррозийный слой.
Стыки продольных прутов выполняются с нахлёстом от 30 см.
Расстояние между горизонтальными прутами выбирается в зависимости от ширины и высоты пояса, с учётом толщины защитных слоёв.

Необходимые анкера и закладные детали устанавливаются в опалубке и фиксируются с каркасом после его окончательного монтажа. Длина выступающей из бетонного пояса части анкера должна быть не менее толщины мауэрлата с учётом размера гайки с шайбой.

Важно! Армокаркас связывается непосредственно в опалубке. Это вызвано практическими соображениями из-за сложности подъёма на высоту тяжёлого арматурного каркаса.

Расчет арматуры для армопояса. Как сделать армирование армопояса дома без проблем?

Армированный пояс — строительная железобетонная конструкция, которая устанавливается по периметру несущих стен для укрепления.

Прочность армопояса повышается за счет установки в опалубку армокаркаса и заливкой его бетоном марки М 200/М 250.

Как доказывает практика эксплуатации таких стеновых конструкций, благодаря армопоясу они становятся очень прочными и не подвергаются разрушению даже в процессе движения или проседания грунта.

Из-за таких прочностных характеристик эту конструкцию еще называют сейсмопоясом и разгрузочным поясом.

Для того чтобы армированный пояс получился качественным, а дом надежным, застройщик должен правильно подобрать арматуру и закладные детали, соблюсти схему вязки каркаса и выполнить профессионально его укладку в опалубку.

выполняют в обязательном порядке для домовладений, возведенных из блоков, созданных на базе легких бетонов . В таком случае он способен принять на себя неравномерное распределение нагрузок, таким образом, сохраняя стеновые конструкции от разрывов.

Это объясняется тем, что бетон в усиливающем поясе на порядок устойчивее к сжимающим нагрузкам, чем легкие блоки.

А интегрированная в его тело арматура дополнительно противодействует разрушению , которое может возникать при растягивающей нагрузке.

Вследствие функционирования тандема из этих 2-х материалов, армопояс на блочных стенах способен удержать намного большие напряжения, чем нормативные.

Сейсмопояс образует нужное ребро жесткости в газосиликатной стене и тем самым препятствует ее разрушению.

Армопояс в обязательном порядке устанавливают перед укладкой плит перекрытий и мауэрлата. В последнем случае стена защищена от точечных перенапряжений в стеновых блоках, возникающих при строительстве стропильной системы кровли, которые способствуют образованию трещин и сколов.

Это также возможно, если анкера мауэрлата будут напрямую подсоединены к внешней стенке. При устройстве системы висячих стропил, защитный пояс также выступает в качестве распорной конструкции , распределяющей кровельную нагрузку на все здание.

Основным требованием, которое предъявляется к устройству армированной защитной полосы ее неразрывность по контуру, что обеспечивается созданием железобетонной конструкции с использованием сплошной опалубки и армированного каркаса и одномоментной заливкой бетонного раствора.

Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

Прутки без насечек используются только для поперечных компоновок.

Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются :

Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2.5 раза.
Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

Монолитный пояс армирование. Для чего нужен армопояс в газобетонном доме

На фундамент и стеновые конструкции воздействуют самые разные негативные факторы – ветер, осадки, усадка сооружения, резкие скачи температур, просадка грунта под основанием и т.д. Все эти воздействия создают неравномерные нагрузки, способные вызвать деформации и даже разрушение здания из газобетона. Поэтому упрочнение домов, возведенных из данного типа блоков, выполняется обязательно.

Монолитный пояс по бетону принимает на себя неравномерные нагрузки, появляющиеся локально и частично распределяет по конструкции, защищая ее от разрушения. Железобетон является идеальным выбором, так как объединяет свойства двух материалов: бетон хорошо воспринимает сжимающие нагрузки, а стальные прутья оберегают его от растягивающих воздействий.

Объединение этих материалов гарантирует конструкции способность выдерживать намного большие нагрузки, чем нормативные для бетона или арматуры по отдельности.

Почему армопояс на газобетоне обязателен:

Компенсация появляющихся деформаций в стенах с разным модулем упругости и неравномерной нагрузкой при усадке, пучениях грунта, землетрясениях
Компенсация точечных перенапряжений газобетона при монтаже стропильной системы крыши, в процессе крепежа мауэрлата к несущим стенам анкерами и шпильками, которые могут провоцировать сколы и трещины
Выполнение роли распора для распределения давления крыши на всю конструкцию при использовании системы висячих стропил
Возможность выровнять стены в горизонтальной плоскости
Повышает жесткость и прочность всей конструкции из газобетона – нагрузка на стены частично уходит на каркас, частично распределяется по всему периметру
Обеспечение возможности возведения сооружения на наклонной поверхности почвы

Основное требование к любому упрочняющему поясу – неразрывность, которую обеспечивают круговой заливкой прочно скрепленной кольцевой конструкции армопояса для газобетона.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-pravilno-vyazat-armaturu-dlya-armopoyasa-armirovanie-armopoyasa

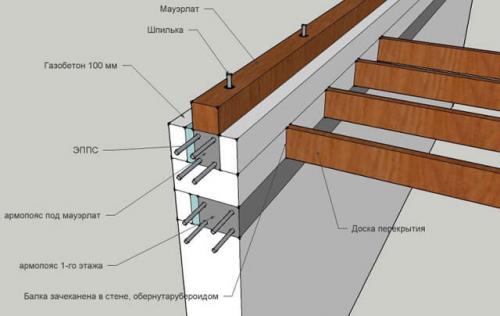

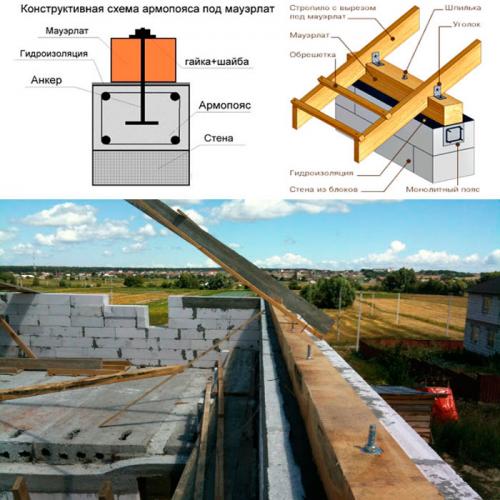

Армирование армопояса под мауэрлат. Для чего нужен армопояс под мауэрлат

Многие специалисты считают, что заменить армирование можно установкой мауэрлата на газобетон из массивного бруса или использовать пакет досок увеличенной толщины. Насколько удачной получится подобная замена, оценить сложно, поэтому большинство мастеров и проектировщиков предпочитают не рисковать и использовать полноценный армопояс из стального прута.

Конструктивно мауэрлат представляет собой толстую доску или брус, выкладываемый на горизонтальную плоскость или верхний торец стены. Он используется на любых стенах, за исключением, может быть, брусовых или бревенчатых зданий. В его функции входит:

Объединить и стянуть нижние части стропил в одну конструкцию, придать основанию стропильного каркаса большую жесткость;
Равномерно перераспределить нагрузку от веса крыши и слоя снега по всей опорной поверхности стены;
Частично компенсировать температурные и осадочные напряжения на линии перехода стена – крыша.

Деревянная доска мауэрлата — это своего рода прокладка между тяжелой крышей и стенами постройки. Так уж получается, что большая часть опрокидывающих усилий, возникающих от порывов ветра, веса снежного покрова передается прямо на верхний ряд стены.

Даже кирпичи и бетонные блоки, уложенные по периметру верхушки, не всегда способны успешно противостоять давлению крыши, особенно, если угол наклона скатов превышает 35-40^о. Тем более, нужно использовать армопояс, планируя монтаж мауэрлата на газобетон, потому что он не обладает должной жесткостью и прочностью, уступает традиционным материалам по всем показателям, кроме теплопроводности и паропроницаемости. Прямой способ крепежа мауэрлата к газобетону приведет к тому, что проволока или анкера разрушат относительно мягкий вспененный материал стен, и деревянный остов крыши просто оторвет от основания.

К сведению! Армопояс изготавливается из сплошной бетонной отливки с закладным армированием стальным оребренным прутом.

Любые другие схемы армирования газобетона, в том числе с перекладкой кирпичом или заливкой периметра бетоном, как правило, оказываются неэффективными. Армопояс без арматуры только увеличит нагрузку на стены из газобетона, но реально прочности и пластичности основания для будущего мауэрлата не добавит.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-pravilno-vyazat-armaturu-dlya-armopoyasa-armirovanie-armopoyasa

Армирование армопояса под плиты перекрытия. Устройство армопояса

Тяжелые плиты перекрытия нельзя укладывать непосредственно на стены. Это связано с тем, что в местах их крепления создается точечная нагрузка, во много раз превышающая допустимую. Получается, что материалы не рассчитаны на такое давление. Поэтому они проминаются и разрушаются. Поэтому сначала на стене делают армирующий пояс, для которого точечная нагрузка не является критичной. Железобетонную ленту заливают под все перекрытия, которые планируются: после фундамента, 1-го и 2-го этажа, перед возведением крыши.

Сначала на верхней части стен изготавливается опалубка для армопояса . Оптимальная толщина — 30 см. Ширина должна быть равна размеру стены. Как правило, для опалубки используют доски толщиной 2 см. Их крепят примерно за 5 см до верха стены. Чтобы опалубка не разъехалась под давлением бетона, её дополнительно скрепляют поперечинами через каждые 90–100 см. Можно их устанавливать и чаще. Это сделает деревянную конструкцию более прочной.

Когда опалубка готова, в ней собирают арматурный каркас. Оптимально применять прутья диаметром 12 мм. Они обладают достаточной прочностью. Из арматуры собирают лесенку или параллелепипед. Места пересечения скрепляют с помощью проволоки или сварки. Каркас должен быть полностью утоплен в бетоне, оптимальный отступ от краев — 5 см.

Монолитный армированный пояс равномерно распределяет давление по всему периметру стены и обеспечивает ровную поверхность для последующего перекрытия

Когда арматурный каркас готов, начинают заливать армопояс под плиты перекрытия. Эта операция должна быть выполнена за 1 прием, чтобы получилась непрерывная лента. Только в этом случае армопояс сможет качественно выполнять свои функции. Заливают его смесью цемента, песка и щебня. По мере заполнения опалубки нужно удалять пустоты методом штыкования.

Внимание! Если для крепления стропильной системы или перекрытый понадобятся шпильки, анкеры или арматура, их необходимо будет установить до заливки.

Через 3—5 дней бетон застынет. На готовый армопояс можно будет укладывать плиты перекрытия. Для надежности установки они должны заходить как минимум на 12 см на стены.

Когда лента будет готова, нужно будет её утеплить, чтобы предотвратить проникновение холода через более тонкий железобетон. Часто используют пенопласт или другие специальные материалы.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/kak-pravilno-vyazat-armaturu-dlya-armopoyasa-armirovanie-armopoyasa

Армопояс из двух арматур. Можно ли делать кирпичный сейсмопояс?

Армопояс из кирпича можно делать в нескольких случаях – если стены дома также сделаны из этого материала, а также если они сделаны из газобетона или пенобетона. Например, происходит строительство дома из кирпича, на этапе сооружения армированного пояса можно также использовать кирпич.

Строительство пояса не отличается от возведения стен, кроме того, что здесь используют арматурный каркас и специальную металлическую сетку. Сама кладка будет точно такой же, как и при возведении стен здания.

Возводить армированный пояс из кирпича можно и на стенах из газобетона. Этот материал отличается более легким весом, но по прочности уступает кирпичу, поэтому последний можно применять для укрепления стен вверху.

Обязательные условия для такой конструкции:

быть кольцевой;
быть непрерывной;
быть замкнутой.

Только при выполнении этих условий, кирпичный армопояс на газобетоне будет актуален. Пояс из кирпича часто применяется вместо монолитного, если дом строится из кирпича. Сам пояс обустраивают непосредственно во время кладки, но конструкция армированного пояса будет зависеть от особенностей строения. Зачастую такой пояс не нуждается в опалубке, потому как арматурная сетка укладывается на сам кирпич.

Важно! Армированный пояс защищает стены и основание здания от трещин и проседания. Он помогает правильно распределить нагрузку от крыши и придать стенам прочности. Кирпичный армопояс увеличивает жесткость здания.

Требования к стройматериалу

Так как армированный пояс – это конструкция, которая должна быть прочной и устойчивой, то для нее лучше использовать проверенное и надежное сырье. Для этого как раз подойдет полнотелый кирпич.

Несколько требований:

не должно быть отбитых граней;

внешний вид кирпича должен соответствовать стандартам;
не должно быть трещин в сырье;
изделие должно иметь форму прямоугольного параллелепипеда;
отклонение от номинальных размеров не должно превышать 2-4 мм;
изделие должно быть морозостойким.

Материал должен быть устойчивым к воздействию влаги, так как при использовании раствора в кирпич попадает вода. Если же сырье не выдерживает влагу, то вода впитается, провоцируя постепенные разрушения камня. Недожженный кирпич также покупать не стоит. Размеры материала должны соответствовать ширине армирующей сетки.

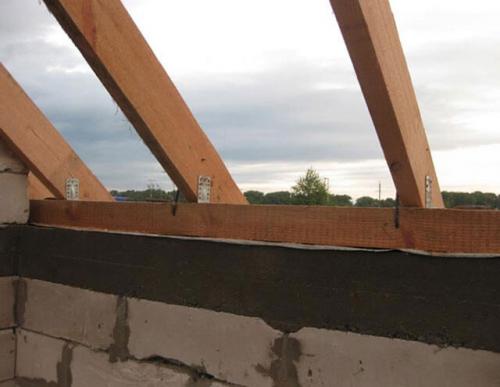

Армопояс под крышу. Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

Вертикальные . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
Распорные . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
Конструкция становится более жесткой.
Все возникающие на несущих стенах нагрузки получают равномерное распределение.
Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Арматура 8 для армопояса. Армопояс в домах из газобетона

Блоки из газобетона , при всех своих достоинствах, не работают на изгибающие и стягивающие нагрузки, обладают низкой прочностью. Армированный пояс берёт на себя эти усилия.

Когда нужно его делать

Рекомендуется монтировать армированные пояса для стен из газобетонных блоков в следующих случаях:

По ленточному фундаменту из готовых бетонных блоков или при увеличении высоты цоколя кирпичной кладкой. Такая конструкция даёт просадку при изменении физических свойств грунтов (обводнённость, пучение), на которые опирается. Армированный пояс поможет распределить возникающие усилия равномерно на весь фундамент, предотвратить наклон и изгиб несущих стен каркаса.

Сплошной замкнутый монолитный пояс по газобетону под перекрытия монтируется вверху несущих стен каждого этажа. По строительным правилам не допускается монтировать железобетонные плиты или деревянные балки непосредственно на газобетонные блоки. Они не выдерживают точечных и изгибающих нагрузок от перекрытий.

Для их восприятия и распределения по поверхности стены обязательно нужна армированная балка. В зависимости от нагрузок, пояс может быть сплошным и непрерывным вдоль всех стен каркаса или только под несущими, проёмами. Армированный пояс рекомендуется возводить даже под перегородки. Это поможет придать дополнительную жёсткость каркасу здания.

Армопояс выполняет роль сейсмического, что важно при строительстве в районах с повышенной опасностью землетрясений.
При возведении даже одноэтажного дома с простой крышей, мансардой обязательно нужно заливать под мауэрлат армопояс с установкой анкерных шпилек для крепления. Любые другие способы крепления мауэрлата ненадёжны, со временем ломают газобетонные блоки, расшатываются от горизонтальных усилий в основании стропил.

Эти рекомендации дают ответ на вопрос, нужен ли армопояс для одноэтажного жилого дома из газобетона. Ответ однозначный — да.
