Как связать стеклопластиковую арматуру для фундамента. Технология ручной проволочной вязки стеклопластиковой арматуры

Как связать стеклопластиковую арматуру для фундамента. Технология ручной проволочной вязки стеклопластиковой арматуры

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков. Кроме того, стеклопластиковую арматуру просто невозможно соединить при помощи сварки, а поэтому такой тип крепления наиболее приемлем в данном случае.

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

1. свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
2. на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
3. на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
4. во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
5. после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
6. к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
7. укладывается и вяжется следующий ряд продольной арматуры;
8. собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Работу можно значительно упростить, если совмещать стеклопластиковую арматуру с металлической. Из стальных прутов можно заранее заготовит прямоугольные рамки и тогда не потребуется выполнять отдельную вязку вертикальных отрезков.

Какой диаметр стеклопластиковой арматуры нужен для фундамента. Выбор диаметра стеклопластиковой арматуры

На начальном этапе строительства возникает один из самых главных вопросов, какой выбрать диаметр стеклопластиковой арматуры ? Поскольку от этого параметра напрямую будет зависеть вся прочность будущей конструкции.Размер диаметра, в зависимости от того, какой необходим заказчику может варьироваться от 4 до 22 мм. В этой статье мы приведем таблицу сравнения диаметра и веса стальной и стеклопластиковой арматур, исходя из которой вы сможете сделать выбор, какой армирующий материал вам больше подходит.

Бывает два вида диаметров композитной арматуры:

• Наружный – его можно померять штангенциркулем, в тех местах периодических выступов (навивке) стеклопластиковых стержней. Но когда рассчитывают параметры конструкции, такой способ измерения диаметра арматуры почти не используют, поскольку чем больше нить навивки, тем больше диаметр стержня.
• Номинальный – именно размер этого диаметра используют как основной для расчетов конструкции здания.

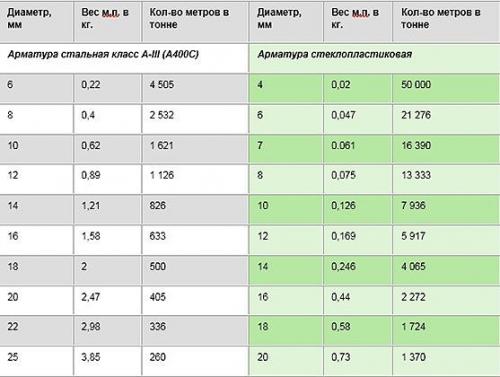

Ниже представлена таблица, в которой наглядно представлено сравнение диаметра и веса обычной металлической арматуры и композитной арматуры.

Если вы еще не знаете, какой диаметр арматуры будете использовать для своего стройобъекта, то предлагаем вам воспользоваться нашими рекомендациями:

Одноэтажные постройки (для хоз. целей – баня, беседка, склад и тд.): рекомендуем использовать ГОСТ АКСп-6 мм . В равных условиях стройки. металлическую арматуру необходимо будет использовать диаметром ∅8 мм.

Одноэтажные постройки (для жилых целей – дом, дача и тд.): рекомендуем использовать ГОСТ АКСп-8 мм . В равных условиях стройки, металлическую арматуру необходимо будет использовать диаметром ∅12 мм.

Двухэтажные постройки (для жилых целей – дом, котедж и тд.): рекомендуем использовать ГОСТ АКСп-10 мм . В равных условиях стройки, металлическую арматуру необходимо будет использовать диаметром ∅14 мм или комбинированно АКСп-10мм (нижний слой) и АКСп- 8мм (верхний слой).

Ленточные фундаменты в качестве заборов: рекомендуем использовать ГОСТ АКСп-4 мм . В равных условиях стройки, металлическую арматуру необходимо будет использовать диаметром ∅6.В Также ГОСТ АКСп-4мм находит прекрасное применение в производстве теплоблоков.

Отмостки и дорожки около зданий: рекомендуем использовать ГОСТ АКСп-6 мм. В равных условиях стройки, металлическую арматуру необходимо будет использовать диаметром ∅8.

Бассейны и бетонные площадки: рекомендуем использовать ГОСТ АКСп-10 мм. В равных условиях стройки, металлическую арматуру необходимо будет использовать диаметром ∅12.

Гибкие связи и стяжка полов: рекомендуем использовать ГОСТ АКСп-6 мм. В равных условиях стройки, металлическую арматуру необходимо будет использовать диаметром ∅8.

Дорожное строительство,мосты,подземное метро: рекомендуем использовать ГОСТ АКСп-12мм и выше. Стекловолоконную арматуру производят диаметром до 45мм.

Как согнуть стеклопластиковую арматуру. Статьи

Технология производства стеклопластиковой арматуры разработана ещё в 60-е годы XX века, но лишь в начале нового тысячелетия появилась возможность сделать её действительно доступной, недорогой. В году принят ГОСТ 31938- для композитной полимерной арматуры бетонных сооружений. В соответствии со стандартами ГОСТа номинальный диаметр композитных материалов от 4 до 32 мм. Наиболее востребованной считается арматура с сечением 6, 8 и 10 мм. Особенно удобно приобретение композитных материалов армирования большой длины в компактных и нетяжёлых бухтах.

В соответствии с ГОСТом недопустимы дефекты внешнего вида арматуры. Сколы, вмятины и расслоившиеся участки – признак недоброкачественной продукции.

Имеются ли недостатки у стеклопластиковой арматуры

Ждать абсолютного совершенства какого-либо строительного материала неразумно. Совершенства в мире нет и быть не может. Многочисленные достоинства АСП имеют оборотную сторону, с которой необходимо считаться.

• Утверждение о дороговизне АСП верно только в том случае, если сравнивать стеклопластиковую и стальную арматуру одинакового диаметра. Однако производители утверждают, что в строительстве используется композитная арматура значительно меньшего сечения. Диаметр стеклопластика в 6 мм заменяет стальной прут с сечением 10 мм, а 10 мм АСП – соответствует 16 мм стальной арматуры.
• Устойчивость стеклопластикового армирования к воздействию высоких температур ниже, чем у стальной арматуры. Предельный уровень нагревания – 200 градусов. Этой границы вполне достаточно для малоэтажного или дорожного строительства. Трудно представить ситуацию, где в этих видах строительства возникнет возможность нагреть арматуру до более высокой температуры.
• Согнуть и зафиксировать стеклопластиковую арматуру под углом самостоятельно невозможно. Все изгибы необходимо делать в заводских условиях.
• Модуль упругости на излом меньше, чем у стали. Это ограничивает применение стеклопластика в строительстве. Бетон чаще всего подвергается нагрузкам на растяжение, но рассчитывается на излом, например, в плитах перекрытия.
• Сложности возникают при сооружении жёсткого каркаса из арматуры. Подвижный и гибкий стеклопластиковый каркас чувствителен к вибрациям, возникающим при работе миксера. При заливке бетона арматура может «соскочить», переместиться к полу или стенам котлована.

Арматура из стекловолокна для фундамента. Преимущества в контексте фундамента

Гибкость полимерной арматуры допускает её транспортировку в катушках, таким образом длина отдельно взятого элемента практически не ограниченна. В совокупности с малым весом материала (в 3–4 раза меньше, чем у стали) все прочие свойства обеспечивают дешевую доставку без использования длинномерных транспортных средств, а также высокое удобство в работе.

Фундаменты не подвергаются воздействию открытого пламени и высоких температур при пожаре, из-за чего низкая термостойкость не является существенным недостатком. Высокая гибкость арматуры может иметь значение только при работе в конструкциях, имеющих узлы сосредоточенных воздействий, например при устройстве ростверков. Однако восстановить устойчивость бетона к изгибающим нагрузкам можно посредством закладки относительно небольшого количества стального армирования, либо же попросту увеличив число свай.

Гораздо важнее для фундаментов коррозионная устойчивость стеклопластика. Она не так важна при последующей гидрофобизации и гидроизоляции бетона, тем не менее, подверженность ленточных фундаментов разрыву из-за увеличения корродирующего металла в объёме можно не учитывать в случае использования полимерного армирования. Стеклопластик оптимально подходит для устройства плавающих фундаментов на участках без дренирования и при высоком содержании в верховодке химически активных соединений. Даже при обычных условиях использование стеклопластикового армирования позволяет снизить защитный слой бетона до минимальных 15–20 мм, тем самым делая возможным вынос армирования в зону максимально эффективного восприятия нагрузок.

Можно ли использовать композитную арматуру вертикально. Что такое стеклопластиковая арматура?

Стеклопластиковая композитная арматура (АКС) представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Обычно это синтетические эпоксидные смолы. Другой вид представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Стекловолоконная арматура имеет диаметр от 4 до 32 мм, толщиной от 4 до 8 мм упаковывается в бухты. Бухта содержит 100-150 метров арматуры. Также возможна нарезка в заводских условиях, когда размеры предоставляет заказчика. От технологии производства и связующего зависят прочностные характеристики стержня.

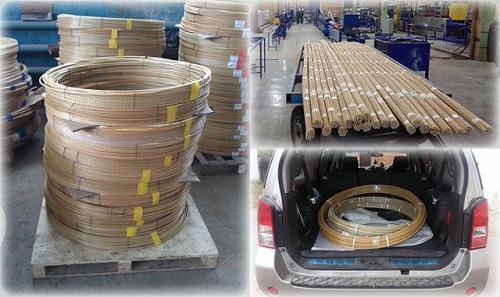

Варианты упаковки и транспортировки АСП.

Изготавливают материал методом протягивания. Стекловолокно, намотанное на бобинах, разматывают, пропитывают смолами и отвердителями. После этого пропускают заготовку через фильеры. Их назначение – отжим лишней смолы. Там же будущая арматура уплотняется и приобретает характерную форму с цилиндрическим сечением и заданным радиусом.

После этого еще на не отвердевшую заготовку наматывают по спирали жгут. Он необходим для лучшего сцепления с бетоном. Затем материал запекается в печи, где происходит процесс отвердения и полимеризации связующего. Из печи прутья направляется на механизм, где происходит ее протяжка. На современных заводах для полимеризации используются трубчатые печи. В них же удаляются летучие вещества. Готовую продукцию наматывают в бухты либо нарезают прутки необходимой длины (по предварительному заказу клиента). После продукция отправляется на склад. Также клиент может заказать арматуру с заданным углом изгиба.

Назначение и область применения

Стеклопластиковая арматура используется в различных отраслях промышленного и частного строительства, для обычного и предварительно напряженного армирования строительных конструкций и элементов, эксплуатация которых, проходит в средах с различной степенью агрессивного воздействия. Самые известные примеры использования.

1. Армирование блочных, кирпичных стен и стен из газосиликатных блоков. Стеклопластиковая арматура показала весьма неплохие результаты при армировании данных конструкций. Основные плюсы: экономия средств и облегчение конструкций.
2. В качестве связующего бетонных элементов, между которыми располагается утеплитель. СПА позволяет улучшить сцепление бетонных элементов.
3. Для укрепления несущих элементов конструкций, которые подвержены воздействию факторов, вызывающих коррозию (искусственные водоемы, мосты, укрепительные сооружения береговых линий пресных и соленых естественных водоемов). В отличие от металлических прутьев, стекловолоконные не подвержены коррозии.
4. Для армирования конструкций из клееной древесины. Использование арматуры из СПА позволяет в разы повысить прочность балок из клееного дерева и повысить жесткость конструкции.
5. Возможно применение в строительстве ленточных заглубленных фундаментов для малоэтажных зданий, если они располагаются на твердых, неподвижных грунтах. Заглубление выполняется ниже уровня промерзания почвы.
6. Для повышения жесткости полов в жилых домах и промышленных комплексах.
7. Для повышения прочности и долговечности дорожек и дорожного покрытия.

Каркас фундамента из стеклопластиковой арматуры. Что такое стеклопластиковая арматура

Своё название стеклопластик приобрёл из-за стеклянных волокон, коими армируется полимерная матрица. В качестве связующего при его производстве могут применяться смолы самого разного происхождения: эпоксидные, фенольные, фурановые. Как вариант, могут использоваться термопласты типа полиэтилена, полиамида, полипропилена или эластомеры (искусственные каучуки).

Наполнителем могут служить не только короткие стеклянные волокна, но и цельные нити, ленты, жгуты, ткани (последний вариант называется стеклотекстолитом). В первых стеклопластиках, которые появились ещё лет 90 назад и применялись исключительно в радиопромышленности, количество наполнителя было небольшим и было призвано лишь устранить хрупкость полимерной основы. Позднее, когда композит стал применяться в строительстве, содержание в нём волокон увеличилось до 80%, а роль матрицы свелась к роли склеивающего материала.

Разновидности

Одним из важных для строительства качеств является невысокая цена стеклопластика – и это не только в сравнении с металлической арматурой, но и на фоне других видов композиционных материалов. Поэтому его широко используют не только в строительстве, но и авиа- и судостроении, производстве окон и дверей, спортинвентаря и бытовых предметов.

• Свойства стеклопластика зависят от его конкретного состава, длины и диаметра стекловолокна, его процентной пропорции со связующим, технологии производства. Все эти факторы влияют на итоговые характеристики готового композита: его плотность и теплопроводность, прочность на растяжение, химическую стойкость и диэлектрические свойства.
• На прочность и упругость СПА влияет направленность волокон, которые могут располагаться взаимно параллельно или быть перекрёстными. Наилучшими показателями обладают стеклопластики на эпоксидном связующем с волокнами, направленными в одну сторону.
• Вариант, когда нагрузка прикладывается вдоль волокон, наиболее надёжный, поэтому в стержневой арматуре наполнитель располагается по её длине. Изменяя направленность волокон, можно варьировать и свойства стеклопластика в соответствии с воспринимаемыми нагрузками.
• При неориентированном расположении, волокна используются рубленные и наносят их на форму одновременно с матрицей. У таких стеклопластиков меньше содержание наполнителя, но состав более однороден, а механические и физические свойства более стабильны.
• Стеклопластиковую арматуру изготавливают в соответствии с требованиями ГОСТ 31938. Минимальный диаметр 4 мм, максимальный 32 мм, и она, как и металлическая, может иметь разные варианты периодического профиля, чтобы обеспечить высокую прочность сцепления с бетоном.
• Стержни небольшого диаметра (до 8 мм) выпускаются в бухтах, остальные – в виде мерных стержней длиной 50-1200 см. Согласно стандарту, композитная арматура для строительства должна изготавливаться из термореактивной смолы и содержать минимум 75% наполнителя по массе.
