Перед тем как рассчитать фундамент под собственный дом, надо определиться с тремя позициями, которые будут влиять на возведения фундаментной конструкции.
- Тип грунта.
- Уровень залегания грунтовых вод.
- Уровень промерзания почвы.
Что касается первой позиции, то самостоятельно это сделать не так просто, если нет явных видимых факторов. К примеру, песчаный грунт определяется зрительно. Но можно определить плотный грунт или мягкий. Для этого берется небольшое количество почвы, которая разбавляется водой. После чего землю раскатывают в руках в колбаску. Попробуйте ее свернуть в кольцо. Если получилось, то грунт глинистый прочный, не получилось – грунт мягкий.
Но лучше обратиться в бюро геологических изысканий. Вам там могут дать информацию или помочь провести исследования грунта. Почву необходимо взять на анализы, сделав бурение на необходимую глубину. Точно таким же способом определяется уровень грунтовых вод.
Если грунтовая вода находится близко к поверхности земли, то придется до сооружения ленточного фундамента продумать систему отвода воды с закладкой дренажной системы.
И третья позиция – это параметр, который можно определить из таблиц. Одна из них ниже.
Для чего необходимы эти параметры при расчете фундамента ленточного типа? Чем прочнее почва на территории строительного участка, тем меньших размеров в глубину можно закладывать фундамент. Чем глубже промерзание грунта, тем больше высота конструкции. С грунтовыми водами все сложнее, потому что их негативное воздействие на фундамент быстро выводит его из строя. Поэтому водоотведением надо заниматься обязательно, если к этому есть предпосылки.
Пример расчета ленточного фундамента с подвалом. Расчет фундамента под наружную стену подвала. Пример расчета.
О том, почему важен расчет фундамента под наружную стену подвала, и почему подошва такого фундамента зачастую получается значительно шире, чем у фундамента без подвала, можно почитать в этой статье «Фундамент для дома с подвалом» .
В данной статье мы подробно и с пояснениями пройдемся по расчету монолитной железобетонной стены подвала с фундаментом под эту стену в виде монолитной ленты. Расчет выполнен согласно «Руководству по проектированию подпорных стен и стен подвалов для промышленного и гражданского строительства», к сожалению, в этом руководстве нет подобного, очень нужного примера. Постараемся исправить данную ситуацию.
Пример расчета в формате pdf без пояснений можно скачать здесь .
Хочу сразу сделать ударение: хоть обычно подобные расчеты и называют «расчет стены подвала», главное в нем – это именно расчет габаритов подошвы фундамента.
Расчет был оформлен в Экселе, чтобы стать многоразовым помощником. В статье будут выложены скрины расчета с необходимыми пояснениями. Возможно, подобный расчет можно было сделать гораздо совершенней, но моей целью было не изучить Эксель, а сделать рабочий инструмент (расчет), который в итоге можно распечатать, проверить другому человеку, не залезая в компьютер, и в конце концов сдать в архив. Поэтому замечания по оформлению принимаются только в виде советов, как можно было бы сделать лучше и проще.
Расчет пронумерован по пунктам (в самом первом столбце А), на них будут даваться ссылки в пояснениях.
Исходные данные.
Внимание! Если в вашем примере условия пунктов 1-5 исходных данных отличаются, считать по этому примеру нельзя, т.к. формулы расчета будут другими – подобрать подходящие формулы можно в руководстве.
1) На стену опирается перекрытие и препятствует смещению верхней части стены по горизонтали, т.е. стена имеет две опоры – внизу и вверху.
2) Грунт засыпки не доходит до верха стены (если у вас не так, нужно брать другие формулы для расчета в руководстве).
3) Стена и фундамент – монолитные железобетонные, с заведением арматуры стены в фундамент.
4) Грунт обратной засыпки – связный, т.е. сцепление не равно нулю.
5) Сложные инженерно-геологические условия (наличие слабых прослоек или зон в грунте, наличие грунтовых вод и т.п.), а также значительные нагрузки на поверхности грунта – отсутствуют (иначе следует выполнять расчет согласно примечанию к п. 8.13 руководства).

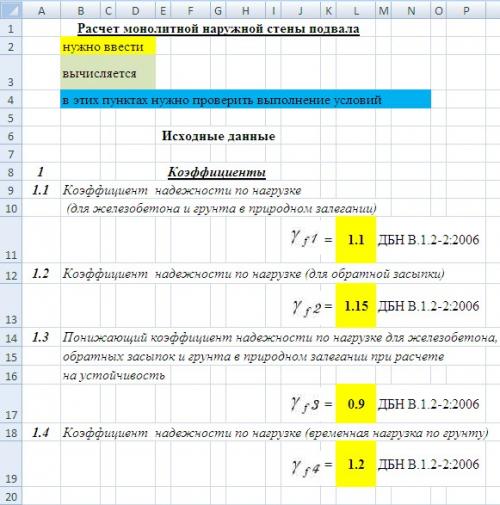

6) Коэффициенты для расчета (они выбраны из украинских норм, обратите на это внимание, если считаете не в Украине):

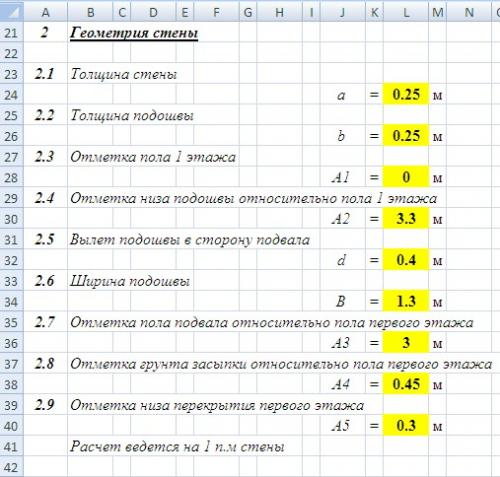

7) Геометрия стены – здесь приведены все значения, которые нам понадобятся в ходе расчета:

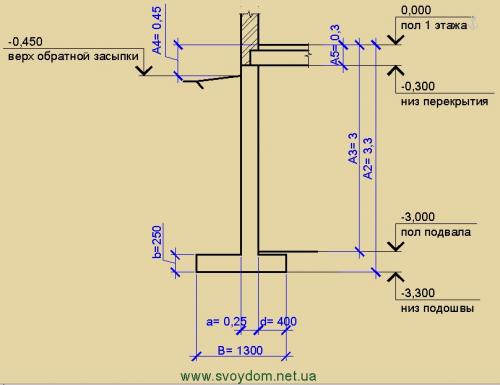

На рисунке стена показана в разрезе. Слева – засыпка грунтом с улицы до отметки -0,45 м, справа – подвал.

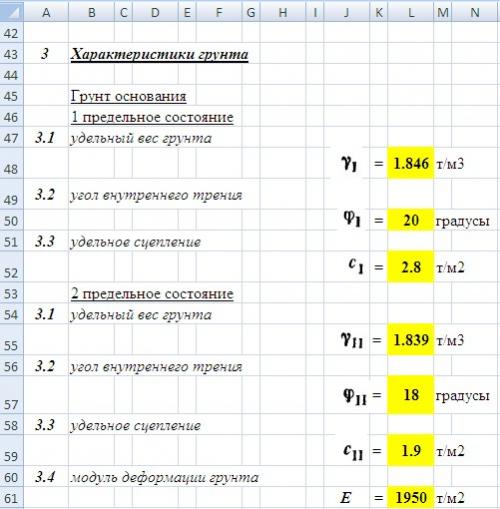

8) Характеристики грунта. Это один из определяющих факторов для расчета. В расчете используются два грунта:
а. грунт основания – это неповрежденный (не замоченный, не замороженный, не нарушенный при отрытии котлована) грунт основания – по-простому, земля, на которой лежит фундаментная лента. Его характеристики берем из инженерно-геологического отчета.
б. грунт засыпки – это либо местный грунт, который был изъят из котлована (чаще всего так и делается), тогда его характеристики берутся с понижающими коэффициентами, как показано в нашем расчете и взято из руководства; либо привезенный песок или доменный шлак (тогда понижающие коэффициенты также используются, ведь грунт невозможно уплотнить до природного состояния, а сцепление нужно брать нулевое). По грунтам засыпки следует заметить следующее. Нельзя использовать для обратной засыпки местные просадочные грунты. Также иногда бывает, что с местным грунтом (глиной, суглинком) фундаментная лента получается слишком широкой, тогда можно просчитать ее с обратной засыпкой, имеющей высокий угол внутреннего трения (35-40 градусов), это значительно снижает горизонтальное давление грунта на стену и резко уменьшает ширину подошвы. Если завезти грунт для засыпки не дорого, то стоит рассмотреть при проектировании данный вариант. Но всегда следует учитывать, что доменный шлак – наихудший с точки зрения экологичности вариант. И обратите внимание на ограничение для сцепления грунта засыпки (не более 0,7 и не более 1,0 т/м2) – оно действует всегда.
Расчет ленточного фундамента снип. Формула для расчета
- Hi – нормативная глубина промерзания определенного типа грунта,
- Mt – среднемесячная минусовая температура в зимний период.
Значение Hi составляет:
- 23 см в глинах,
- 28 см в песчанике пылевого типа,
- 30 см в крупнозернистом песчанике,
- 34 см в каменистых грунтах.
Пример
Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C. Тогда рассчитываем глубину промерзания: Н= 0,23√(10+16+18)= 1,1 м.
Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.
В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.
Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.
Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

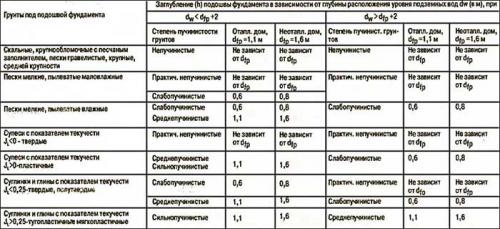

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*
Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.
С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.
