Изготовление монолита невозможно без использования арматуры. Она выступает материалом для связки в конструкциях из железобетона — лестничных ступенях, армированных плитах, арочных и армированных перемычках.

Перевязка перекрытия должна проводиться с использованием арматуры, имеющей сечение 8-14 мм, при условии, что плита будет отличаться толщиной до 150 мм. Однако стоит заметить, что толщина арматуры может варьироваться в зависимости от вида изделия. Для этого необходим расчет нагрузки.

Армированные плиты перекрытия дают возможность решить концепцию строительства теплых домов. Они могут применяться в коммерческом, жилищном и промышленном строительстве, для того чтобы организовать кровлю и межэтажные горизонтальные перекрытия.

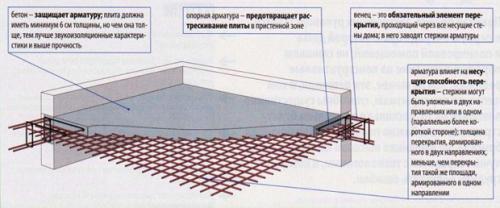

Схема армирования плит цементобетонных покрытий.

Перевязка перекрытий и покрытий дает возможность в конечном результате получить теплые межэтажные перекрытия, помимо того, обеспечить хорошую защиту от холода чердачного помещения и эксплуатируемой мансарды и отсутствие мостиков холода.

Армированные бетонные плиты, как и обыкновенный бетон, имеют специальную маркировку, на которую рекомендуется обратить особое внимание при выборе плит. Железобетон маркируется пометками, которые состоят из цифр и букв. Смысловые нагрузки букв будут обозначать тип. Например, ПК — плита перекрытия, ПНО — плита настила облегченная, НВ — настил внутренний. Цифры, которые идут после букв (размещенные через дефис), дают возможность распознавать размер плиты: длину и ширину в дециметрах.

Самой коварной в расшифровке является последняя цифра, которая обозначает допустимые нагрузки на плиты перекрытия в килопаскалях. Следует помнить о том, что любая единица, которая будет содержаться в последней цифре, обозначает 100 кг на 1 м². Например, цифра 7 предупреждает о том, что максимально возможные нагрузки на изделия будут составлять 700 кг на 1 м².

Калькулятор расчета арматуры. Калькулятор арматуры

Калькулятор арматуры 1

Калькулятор арматуры 2

Расчет арматуры

Калькулятор арматуры 1
Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.

расчет арматуры для строительства дома

при строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. сделать это вам поможет наша программа. с помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

расчет арматуры для разного типа фундаментов

для расчета арматуры нужно также знать и тип фундамента дома. здесь существует два распространенных варианта. это плитный и ленточный фундаменты.

арматура для плитного фундамента

плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. в таком случае фундамент требует армирования. производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

арматура для ленточного фундамента

ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/primer-rascheta-armatury-dlya-monolitnogo-fundamenta-6h6m-kak-rasschitat-kolichestvo-armatury

Монолитная плита перекрытия 12 см. Как сделать расчет монолитной плиты перекрытия?

Если застройщик выбрал проект дома со свободной планировкой, он скорее всего столкнется с проблемой нестандартного перекрытия.

Следовательно, ему придется отказаться от заводских панелей и установить монолитную плиту перекрытия (МПП).

Это очень экономичный вариант, к которому прибегают даже при возведении типовых помещений.

Для их установки не требуется дорогостоящая грузоподъемная техника, они имеют более высокие производственные характеристики, а бесшовная поверхность перекрытий существенно экономит средства заказчика на отделочные работы.

Зачем нужно делать?

Застройщик, перед тем как устанавливать перекрытие, должен выполнить расчет этой ответственной конструкции. Поскольку эти вычисления относятся к разряду сложных , лучше поручить их выполнение специалистам.

Необходимость такого расчета объясняется особой ролью плиты в обеспечении прочности и долговечности домостроения. Она принимает на себя нагрузки от расположенных выше конструкций и передает их через стенки на основание дома. Поэтому правильно выполненный расчет МПП имеет важное значение для дома в целом.

Если конструкция будет установлена без применения предварительных расчетов, она может не выдержать фактическую весовую нагрузку, что приведет к массовому процессу трещинообразования и даже вызвать более серьезные дефекты в конструкции, вплоть до полного ее разрушения.

Поэтому главной задачей такого расчета является гарантия требуемого запаса прочности. Для этой цели нужно рассчитать габариты плиты, планируемые нагрузки на МПП и профессионально выбрать диаметры поперечной и продольной арматуры.

Расчет выполняется с использованием нормативов и предельных нагрузок , установленных, изданного в 1985 году.

Расчет пошагово:

1. Определяют геометрические характеристики МПП, класс арматуры и марку бетона. В момент выбора марки бетона необходимо принять во внимание, что данный стройматериал неоднородный, в связи, с чем его физико-механические характеристики проявляют себя неравномерно.

   Сопротивление бетонного слоя на сжатие должно приниматься не выше, чем соответствующий показатель у арматуры, поскольку на растяжение фактически работает только армокаркас. Чаще всего, при возведении таких конструкций в домах применяют бетон марок м²50/350 (В 20/25). Для армокаркаса применяют арматура А400/500.

2. Высчитывают все нагрузки на МПП. С этой целью необходимо суммировать вес плиты и вертикальные нагрузки. Толщину ее определяют в зависимости от пролета, а массу, учитывая плотность определенной марки бетона. Согласно СНиП нормативные нагрузки от расположенных выше стройконструкций на проектируемое МПП для жилых помещений принимают в диапазоне 250-800 кг/м².
3. Определяют предельно допустимый изгибающий момент. Наибольший показатель такого напряжения, всегда воздействует на центр конструкции, при полном опирании ее по периметру на стенки.
4. Подбирают минимально допустимое сечение рифленой арматуры. Класс ее подбирается по значению ξR, определяющему дистанция от центра сечения прутьев армокаркаса до нижнего среза перекрытия. Его наименьший показатель должен быть не менее Д арматуры, не ниже 10 мм. Увеличение этого расстояния приводит к повышению прочности сцепления арматуры в бетонной массе.

Расчет монолитного перекрытия онлайн. Программы для архитекторов

Профессиональная работа по проектированию зданий и сооружений невозможна без использования технических программ для расчета перекрытия. Если строительство домов является основным занятием, стоит приложить усилия и изучить инструменты по проектированию.

Интерфейс программы ArchiCad для расчета перекрытия

Самыми распространенными техническими инженерными программами в проектных организациях являются ArchiCad, AutoCad, Лира, NormCAD и SCAD.

Плюсы инженерных программ по проектированию:

1. Универсальность. Любая из программ может быть использована для построения и расчета всех видов перекрытий.
2. Точность. При подсчете учитывается большое количество факторов, способных повлиять на нагрузку и прочность конструкции. Такая детальность в подсчетах позволяет получить максимально точные данные.
3. Визуализация. Получив результат, строитель наглядно видит, что и как он должен смонтировать, чтобы получить гарантированный результат.
4. Подготовка проектной документации. Для профессиональных застройщиков с помощью инженерных программ можно подготовить документацию, которая принимается всеми проверяющими органами.

Недостатки инженерных программ по проектированию:

1. Утверждение, что подобные инструменты легко освоить — неверно. Зачастую для их использования необходимо специальное техническое образование, знание сопромата и унифицированных строительных норм.
2. Объем информации: для работы с инженерными программами требуется обладать большим количеством данных, в противном случае можно получить неожиданный результат вычислений.
3. Ограничение доступа: программы лицензированные, для использования необходима покупка прав на использование.

Шаг арматуры в плите перекрытия. Продольное армирование

Согласно СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения арматуры" п.8.3.6: " В железобетонных линейных конструкциях и плитах наибольшие расстояния между осями стержней продольной арматуры, обеспечивающие эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций , а также ограничение ширины раскрытия трещин между стержнями арматуры, должны быть не более:

- в железобетонных балках и плитах:

200 мм - при высоте поперечного сечения, h ≤ 150 мм;

1,5h и 400 мм - при высоте поперечного сечения h > 150 мм; "

Понимать этот пункт следует так. Например рассчитывается однопролетная плита перекрытия высотой до 150 мм и по расчету для армирования 1 м ширины такой плиты требуется 3.43 см²арматуры. Согласно таблицы 170.2 для армирования можно использовать 1 стержень диаметром 22 мм, 2 стержня диаметром 16 мм, 3 стержня диаметром 14 мм, 4 стержня диаметром 12 мм, 5 стержней диаметром 10 мм, 7 стержней диаметром 8 мм и т.д. Так вот, для армирования такой плиты следует принимать не менее 5 стержней диаметром 10 мм . Именно это и обеспечит более равномерное распределение напряжений и деформаций и более эффективное вовлечение в работу бетона. Потому как расчетная схема и реальная работа конструкции - две большие разницы и когда мы рассматриваем материал 1 м ширины железобетонной плиты, как обладающий одинаковыми свойствами по всей ширине, мы делаем очень большое допущение. А чем более равномерно по рассматриваемой ширине будет распределена арматура, тем ближе будет расчетная схема к реальной работе конструкции.

Калькулятор монолитной плиты перекрытия опертой по контуру. Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

• К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.
