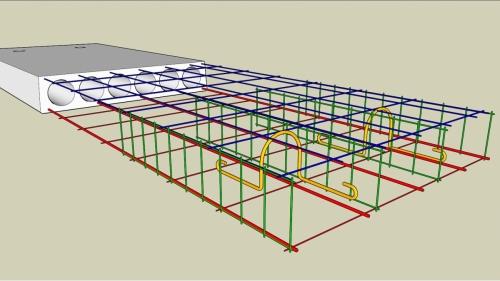

Как армировать монолитную плиту перекрытия. Что представляет собой армирование плиты перекрытия

Как армировать монолитную плиту перекрытия. Что представляет собой армирование плиты перекрытия

• Применение данной технологии дает более широкие возможности в плане планировки внутренних помещений. При этом платформа получается очень прочной. Она без труда выдерживает высокие нагрузки, не подвержена горению и не способствует развитию насекомых, грибков и других болезнетворных бактерий.

• Работы проводятся по определенным правилам. Строительные материалы приобретаются от известных поставщиков, потому как наличие брака недопустимо. Только придерживаясь технологии можно говорить о соответствующей расчетной прочности готовой платформы. В противном случае перекрытие может деформироваться и привести к разрушению не только межэтажной плиты, но и всей постройки.
• Заливка перекрытий осуществляется посредством съемной опалубки, в которой располагают рабочую арматуру. Металлические стержни связываются между собой вязальной проволокой или соединяются сварочным аппаратом.
• Жесткий металлический каркас располагают таким образом, чтобы он оказался полностью утопленным в бетонной массе. Таким образом, арматура максимально примет всю нагрузку на себя, а раствор, в свою очередь, предотвратит поступление кислорода пагубно влияющего на металл.

При составлении схемы армирования плиты перекрытия учитывается монтаж вспомогательной арматуры для усиления участков:

• в центре будущей платформы;
• касания монолита с колоннами, внутренними стенами, арками и т.д.;
• где происходит сосредоточение нагрузок (при установке камина, тяжелого оборудования и пр.);
• соприкосновения перекрытия с отверстиями (выход для лестницы на верхний этаж, проход для вентиляционных или дымоотводных труб и других систем).

Как армировать монолитное перекрытие. Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

При применении для верхней части опалубки обрезных досок, они должны быть совмещены вплотную, а поверх них кладется плотная полиэтиленовая пленка либо рубероид. По всему периметру дощатой опалубки монтируется бортик равномерной высоты, соответствующей толщине перекрытия. По углам его нужно надежно соединить.

Армирование монолитной плиты перекрытия чертеж dwg. Монолитное перекрытие

Чтобы скачать этот файл, Вам необходимои внести вклад в развитие сайта

Описание

Монолитное перекрытие, схема армирования плиты перекрытия и балки. Один чертеж.

Контент чертежей

as_1-2-monolitnoe-perekrytie_str_ddu-na-185-mest.dwg

Плита перекрытия в осях 6-7Е-И на отм.-0
Плита перекрытия в осях 7-9Ж-И1 на отм.-0
Плита перекрытия в осях 7-8Ж-И1 на отм. +3
Примечания: 1. Армирование производить отдельными стержнями. 2. Соединения стержней между собой приняты путем вязки отожженной стальной проволокой ∅1
мм по ГОСТ 9389-75*. Арматуру перед установкой в опалубку очистить от грязи и ржавчины. 3. Стыковку стержней (поз. 1
) производить внахлестку. Длина нахлестки для ø16 - 650мм
ø12 - 490мм. 4. Бетонирование всех конструкций производить с тщательным послойным вибрированием. 5. При необходимости перерывов в бетонировании
допускается устройство рабочих швов в местах указанных в проекте или согласованных с проектной организаций. 6. Продолжительность перерывов
при которых требуется устройство рабочих швов
устанавливается строительной лабораторией в зависимости от сроков схватывания применяемого цемента и условий твердения бетона. 7. Перед возобновлением бетонирования поверхность рабочих швов должна быть очищена от грязи и цементной пленки способами
исключающими повреждение поверхности слоев бетона водяной или водовоздушной струей. Непосредственно перед бетонированием поверхности рабочих швов должны покрываться цементным раствором толщиной 2 5мм или слоем пластичной бетонной смеси. Прочность раствора или бетона в контактных слоях должны быть не ниже прочности бетона конструкции. Возобновление бетонирования допускается только после достижения бетоном прочности на сжатие не менее 1
МПа и обработки поверхности рабочих швов в соответствии с выше изложенным. 8. Состав мероприятий по уходу за бетоном
порядок и сроки их проведения контроль за выполнением этих мероприятий должны устанавливаться проектом производства работ. 9. Снятие опалубки с вертикальных конструкций (стен
пилонов) допускается после набора бетоном 30% проектной прочности
с горизонтальных конструкций - не менее 50% проектной прочности с обязательным сохранением временных опор до набора бетоном конструкций 100% проектной прочности. 10. Все работы производить в соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1» и СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2». 11. Производство арматурных и опалубочных работ
приемка выполненных работ должны производиться в полном соответствии с требованиями СП 70.13330.2012 "Несущие и ограждающие конструкции". 12. Документация для приемочного контроля должна предоставляться в соответствии с п. 3.23 СП 70.13330.2012. 13. Документация разработана для производства работ в летний период. При производстве работ в зимний период разработаны специальные мероприятия в соответствии СП 70.13330.2012.

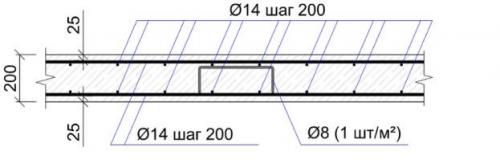

Армирование плиты перекрытия чертеж. Особенности и схема армирования

Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.

Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.

Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.

Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:

• Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм.
• Сборка и установка опалубки.

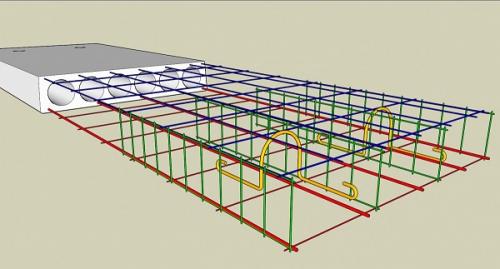

• Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм. Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей.
• Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются. В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы.
• Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса.
• Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/shema-i-raschet-armirovaniya-monolitnoy-plity-fundamenta-ishodnaya-informaciya

Как армировать плиту 15 см. Расчетная часть

Цельная фундаментная плита обеспечит устойчивость возводимого здания, если правильно составлена схема армирования монолитной плиты фундамента.

Правильно рассчитанный монолитный фундамент обеспечит устойчивость строения на проблемных почвах с близко расположенными водоносными слоями. Расчет позволит сформировать надежное цокольное основание здания. Составив чертеж основания, выполнив расчёты, можно определить параметры основы, рассчитать потребность в арматуре. Отдав предпочтение не глубоко заглубленной плите, расположенной на уровне почвы, отпадает необходимость в рытье глубокого котлована, связанного со значительными финансовыми затратами.

Экономия денежных средств, снижение трудовых затрат обеспечивается формированием основы со следующими характеристиками:

• Глубиной приямка — 0,3-0,5 м.
• Толщиной бетонной плиты — 0,15-0,3 м.

Для выполнения строительства необходима схема армирования плитного фундамента. Ее несложно разработать самостоятельно, зная габариты, особенности конструкции здания. Самостоятельно разработанный чертеж позволит оценить стоимость строительных мероприятий, профессионально подойти к выполнению работ по армированию.

Такая плита полностью заливается бетонной смесью, перед заливкой производится установка арматурного каркаса, который во много раз усиливает конструкцию

Зная габариты основания и, ориентируясь на интервал между стальными прутками и массу одного погонного метра арматуры, не сложно рассчитать количество стальных стержней необходимого сортамента.

Алгоритм выполнения расчёта потребности в арматуре, расположенной с шагом 20 см, рассмотрим на примере основания, имеющего габаритные размеры 900х700 см:

• потребность в продольных стержнях одного уровня каркаса определяем путем деления длины плиты на расстояние между стержнями — 900:20=45 прутков (длиной 7 метров). Количество продольной арматуры на две стороны составит 45х2=90 элементов;
• суммарное количество поперечно расположенных элементов определяем аналогично: 700:20х2=70 прутков (длиной 9 метров);
• рассчитываем общий метраж стержней усиления: 90х7+70х9= 1260 метров;
• определяем массу необходимой для усиления фундамента арматуры, зная вес погонного метра стального прутка. Например, для стержня диаметром 14 мм, погонный метр которого весит 1,21 кг, получаем: 1260х1,21=1524,6 килограмм.

Заказ прутков осуществляется в тоннах. Следует, руководствуясь полученным значением, заказывать незначительно увеличенное количество стержней с учетом отходов, связанных с резкой материала.

Расчет арматуры монолитной плиты перекрытия калькулятор. Как калькулятор считает необходимое количество бетона

Расчет монолитного перекрытия онлайн калькулятор производит в следующей последовательности:

• Сервис рассчитывает на основании внесенных линейных размеров – длины (D), ширины (L) ,толщины (H) – плиты объем фундамента V_ф:

V_ф= H×L×D; м. куб.

• Параллельно определяется объем занимаемый арматурной сеткой V_а. Происходит это по следующей формуле:

r – радиус арматуры, м.

• затем по разности между всем объемами фундамента и арматуры находится объем необходимого для его заливки бетона V_б:

• На последнем этапе объем бетона (V_б) умножается на его плотность (P), в результате чего получается масса бетона:

М_б= V_б×P; кг

Плитный фундамент не является сложной геометрической фигурой и достаточно легко рассчитывается типовыми формулами Источник moidomkarkas.ru

Пример расчетов

Исходные данные :

• Размеры котлована под заливку основания составляют 10×6 м.;
• Толщина фундаментной плиты – 0,3 м.;

Расчет :

• Объем фундамента равен V_ф= 10×6×0,3=18 м. куб.
• Для армирования такого фундамента планируется применять два слоя сетки из арматуры диаметром 12 мм. (радиусом 0,006 м.) суммарной длиной 1232 м. Таким образом занимаемый арматурной сеткой будет равен V_а= 1232×0,006²×3,14=0,14 м.куб.;
• Объем бетона будет равен V_б= 18-0,14 = 17,86 м. куб.;
• Так как планируется использовать бетона марки В 22,5 (М300) плотностью 2350 кг/м. куб. его масса необходимая для заливки данной плиты равна М_б= 17,86×2350=41 971 кг. (41,9 т.).

Результат :

• Таким образом для заливки основания размером 10×6×0,3 м требуется 17,86 м.куб. бетона марки В 22,5(М300) массой 41 971 кг.

Как калькулятор считает арматуру

Для расчета потребности в арматуре учитываются линейные размеры основания (длина и ширина), количество слоев прутьев и шаг арматурной сетки.

A

A

Шаг арматуры в плите перекрытия. Укладка арматуры

Схема армированной плиты перекрытия.

При установке такого перекрытия достаточно важным будет правильный расчет армирования плиты перекрытия. Для подобных конструкций в домашних условиях необходимо применять стальную горячекатаную арматуру, которая имеет класс А3. Диаметр подобной арматуры будет составлять приблизительно 8-14 мм в зависимости от нагрузки, расчет которой производится.

Плита обязательно должна армироваться в 2 слоя. Первая сетка прокладывается в нижней части плиты, а вторая – в верхней. Сетки будут располагаться в середине бетона. Защитный слой, который создается опалубкой, должен быть не менее чем 15-20 мм. Арматура в сетку связывается при помощи вязальной проволоки. Размеры ячеек должны быть 200×200 мм либо 150×150 мм.

Арматура в сетке должна быть цельной, без каких-либо разрывов. В случае если будет не хватать длины арматуры, дополнительная арматура должна быть подвязана с нахлестом, который равняется 40 диаметрам арматуры. Если планируется армировать перекрытие арматурой d-10, то понадобится сделать нахлест в 400 мм. Стыки арматуры должны быть расположены в шахматном порядке, в разбежку. Края верхней и нижней арматуры в сетках необходимо связывать между собой при помощи П-образного усиления.

Нагрузки на железобетонную плиту будут передаваться сверху вниз и распределяться полностью на всю площадь покрытия. Следовательно, можно сделать следующий вывод: основной рабочей арматурой будет нижняя, которая испытывает растягивающие нагрузки. Верхняя будет получать нагрузки на сжатие. Инженерный расчет должен учитывать дополнительные арматурные усиления, однако есть и некоторые общие правила.

В процессе выполнения процедуры армирования нижней сетки дополнительную арматуру следует прокладывать в середине между несущими опорами. При связке верхней сетки над несущими опорами прокладываются усиления. Помимо того, необходима дополнительная арматура в местах скопления нагрузок и отверстий. Отдельными хлыстами делается дополнительное армирование, при этом они должны иметь длину 400-2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается в проеме между стенками.

Схема утепленной армированной плиты.

Верхняя сетка должна усиливаться над несущими стенами. Армирование подобных конструкций своими руками в местах, в которых они опираются на колонны. Оно будет сильно отличаться от традиционного армирования. Данные участки требуют дополнительного создания объемных усилений.

Плита перекрытия заливается при помощи бетононасоса. При заливке в обязательном порядке необходимо уплотнить бетон, для чего чаще всего применяется глубинный вибратор. Процесс твердения бетона сопровождается его усадкой, которая будет возрастать при высыхании бетонного раствора. На его поверхности могут появляться микротрещины.
