При изготовлении армирующих каркасов соединение отдельных прутков обычно выполняют с помощью вязальной проволоки. Делать это по старинке: с помощью гвоздя или плоскогубцев — долго и не удобно.

Для этого лучше всего использовать специальное приспособление — крючок. Однако у обычных крючков есть один недостаток — при долгой работе устает запястье, да и сама кисть руки.

В данном обзоре автор покажет, как сделать своими руками полуавтоматический крючок из старого сверла (такой крючок называют еще винтовым). Это отличный вариант для вязки арматуры.

Рекомендуем также прочитать, как самостоятельно изготовитьдля дома и дачи.

Особенность такого крючка заключается в том, что рукоятка дает возможность крутить наконечник, делая лишь поступательные движения. То есть в этом случае потребуется прилагать меньше усилий.

Вы просто тянете крючок на себя, а загнутый наконечник вращается и надежно затягивает вязальную проволоку. Очень удобно, да и сама работа выполняется намного быстрей.

Процесс изготовления самодельного крючка

Для изготовления крючка нам потребуется старое сверло, кусок металлической трубки, гайки, толстая проволока, кусок ПВХ шланга (для рукоятки).

Отрезаем болгаркой кусок металлической трубки нужной длины. После этого отрезаем кончик сверла.

В трубке сверлим сквозное отверстие. Вставляем внутрь сверло. В отверстия (с двух сторон) вставляем проволоку и обвариваем. Это будут ограничители для сверла.

Далее к одному концу трубки привариваем гайку. К сверлу привариваем гровер и надеваем пружину. Вставляем сверло в трубку, с тыльной стороны привариваем заглушку.

К концу сверла привариваем гайку, а потом и сам наконечник, изготовленный из круглого стального прутка.

Отрезаем кусок ПВХ шланга и надеваем его на трубку. Потом делаем термоусадку с помощью строительного фена или газового баллончика с горелкой.

Инструмент для вязки арматуры. Пистолет для вязки арматуры

В этом случае работа никаких трудностей не обещает, но приспособиться к «оружию» необходимо. Внутрь инструмента вставляют катушку проволоки, но не простую, а специально предназначенную для этих приборов. Пистолет, готовый к операции, подносят к месту стыка, определяют лучшее положение, затем нажимают на «курок». Через секунду работа по обвязке будет выполнена, а владельцу останется перейти к следующему узлу.

Цены на подобные агрегаты далеки от того, чтобы называться приемлемыми, поэтому такие инструменты — «оружие» строителей-профессионалов. Однако качество и минимальные потери времени будут достаточным стимулом. Если у мастера, имеющего навыки, на ручную работу крючком уходит не менее 9-10 секунд, на манипуляции с крюком-шуруповертом — до 7 секунд, то на каждый узел с пистолетом у него уйдет «лишь только миг» — 1 секунда. Помимо покупки есть и другая возможность заполучить в свои руки чудо-инструмент: это его аренда.

Большинство частных застройщиков предпочитает делать армирующие каркасы для фундамента самостоятельно. Причина проста: готовые образцы максимально надежны, но их качество перекрывается очень высокой ценой, неприемлемой для таких масштабных, затратных работ. Узнав, как правильно вязать арматуру, строитель выполнит этот этап своими руками, но сможет гарантировать как качество и долговечность металлической конструкции внутри бетона, так и прочность самого основания.

Как работает крючок для вязки арматуры. Как сделать самодельный крючок для вязки арматуры

Итак:

1. Крючок можно сделать самостоятельно или купить готовый. Цена вопроса — 150-200 рублей. Плюсы покупного: стальное «тело» крючка свободно вращается в рукоятке, что значительно укоряет работу.

Как вязать арматуру

Существуют модели крючков с подшипниками, но они значительно дороже обычного крючка на втулке.

Плюсы самодельного крючка — сделать его можно за 10-15 минут из того, что есть под рукой. Например, крючок для вязки арматуры делают из гвоздя на «150», электрода, арматуры диаметром 8 мм, держателя малярного валика, у которого отпиливается валик, рукоятки мастерка и т.д.

Как вязать арматуру

Вариантов множество. Всё зависит от фантазии и наличия завалявшихся в хозяйстве «ненужный» вещей.

Freedom-V (Пользователь FORUMHOUSE):

Я сделал самодельный крючок для вязки арматуры из стального прутка. Один конец обточил на конус на точиле и согнул пруток в двух местах. Вместо рукоятки можно поставить обрезок трубки, так удобнее работать, и перчатка не наматывается на приспособление.

Как вязать арматуру

Ещё один вариант самодельного крючка предлагает участник портала с ником аlexdomm. Для этого берём старые вилы (если они, конечно, есть в хозяйстве) и отрезаем один штырь. Далее берём трубу диаметром 16 мм, загоняем в неё штырь и расклёпываем/привариваем конец. Рабочую часть заостряем на наждачном круге или при помощи «болгарки».

Т.к. для изготовления вил используется закалённая сталь, таким крючком можно крутить проволоку «тройку», и крючок не разогнётся.

СпехПервый для изготовления самодельного крючка использовал малярный валик, от которого отрезал всё «ненужное».

Крючок для вязки арматуры своими руками. Самодельный

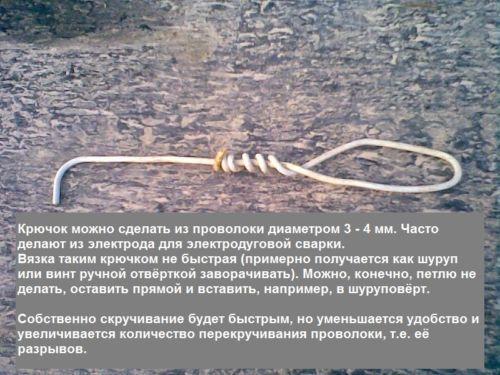

Фото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.

Для того, чтобы изготовить крючок, необходимо:

1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
4. Конец стержня согнуть дугообразно.
5. Перед работой заточить острый край электрода при помощи напильника или точила.

Совет! Ушко крючка лучше делать длиной не более 1-2 см: так работать будет удобнее.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.
