Независимо от высоты фундамента в ленточном основании всегда делают только два пояса армирования. Их достаточно для нормального распределения нагрузки. Располагают их на 5 см ниже верхнего края, и на 5 см выше нижнего.
Ленточный фундамент любой высоты практически всегда имеет два пояса армирования — верхний и нижний. Из-за особой геометрии — длина во много раз больше ширины и глубины — поперечные и вертикальные прутки практически не несут нагрузки, а служат только для придания формы. Потому, на продольные берут рифленую арматуру, на остальные — гладкую. Причем вертикальные стойки и поперечины делают из тонкой — 6-8 мм — проволоки.
Количество продольных прутков зависит от ширины фундамента. Для основания шириной 40 см достаточно двух сверху и двух снизу, для большей нужно будет взять по три штуки. Три или четыре продольных элемента необходимы и на пучнистых или сыпучих грунтах, а также под тяжелые стены.
Шаг установки горизонтальных прутков и вертикальных стоек — порядка 30-50 см.
Расчет количества арматуры тут аналогичен. Сразу перейдем к примеру. Те же габариты фундамента 6*4 м. Будет еще одна поперечная стена. Итого получается, что периметр будет 6 м * 2 + 4 м * 3 = 12 м + 12 м = 24 м. Укладывать будут четыре продольных прутка: два сверху и два снизу — ребристой арматуры нужно будет 24 м * 4 = 84 м.

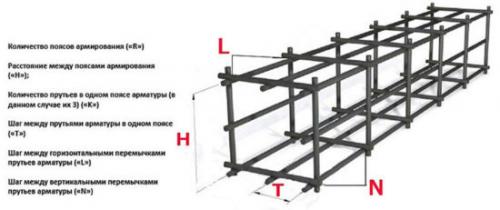

Так выглядит фрагмент стального каркаса
Считаем гладкий пруток. Ширина фундамента будет 40 см, его высота 80 см. Поперечин с шагом в 50 см потребуется 47 шт. Их длина — на 10 см меньше ширины ленты (по 5 см с каждой уходит): 40 см — 10 см = 30 см. На поперечины в одном ряду требуется 47 шт * 0,3 м = 14,1 м. Рядов два, потому всего на поперечины уйдет 28,2 м прутка.
Вертикальных стоек, если их располагать через 50 см, будет 47 * 2 = 94 шт. Их высота — на 10 см меньше высоты основания: 80см — 10 см = 70 см. Прутка на них пойдет 94 * 0,7м = 65,8 м.
Всего гладкого прутка нужно будет: 28,2 м + 65,8 м = 94 м.
Теперь посчитаем, сколько нужно будет проволоки для вязки ленточного фундамента. Точек соединения 47 * 4 = 188 шт. На каждое потребуется 30 см проволоки. Всего 188 * 0,3 = 56,4 м.
Итак, для ленточного фундамента 6*4 м с одной поперечной стеной требуется ребристого прутка 84 м, гладкого 94 м (округляем, но лучше взять еще с запасом) и проволоки для вязки 56,4 м (запас тоже понадобиться).
Сколько нужно арматуры на плиту. Информация по назначению калькулятора
Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.
О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.
Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.
О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Сколько арматуры надо на квадратный метр. От чего зависит норма расхода
Расход напрямую зависит от типа фундамента и веса возводимого строения, а также типа грунта, на котором планируется их построить. В зависимости от типа строительного объекта армирование бетона осуществляется арматурой разного класса.
Масса 1 м арматуры зависит от площади ее сечения.
Чтобы вычислить количество арматуры, нужно знать следующие сведения:
- тип фундаментного основания;
- общий вес здания;
- класс и площадь сечения стальных прутьев;
- тип грунта;
Основные варианты железобетонного фундамента: столбчатый; плитный; ленточный.
Сечение арматуры также может влиять на расход материала.
Общие рекомендации по армированию:
- при возведении частного загородного дома фундамент армируется железными прутами сечением до 1 см;
- для бетонных оснований под кирпичные постройки используются стальные прутья сечением от 1,4 см;
- арматурные пруты прокладываются в фундаменте с шагом 20 см;
- арматурная связка бетона выполняется в 2 пояса, т. е. обустраивается одна арматурная сетка, над ней вторая, и они связываются металлическими прутьями между собой;
- основная сила растяжения приходится на верхнюю часть бетонного основания, поэтому не рекомендуется сильно заглублять арматурный каркас.
Метраж и масса стержней вычисляется после расчета глубины и длины ж/б основания. Минимальный расход арматуры согласно строительным требованиям составляет 8 кг/м³.
ГЭСН и ГОСТ регламентируют расход арматуры, но лучше отталкиваться от проекта фундамента или другой конструкции, которую нужно армировать.
