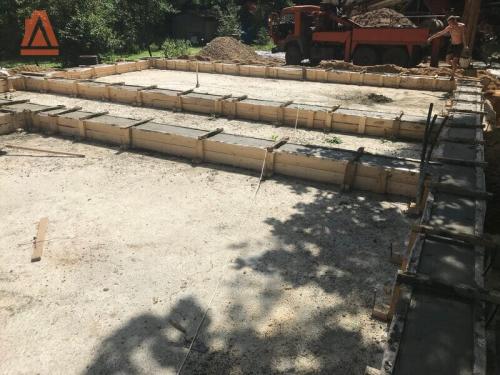

Арматура на фундамент. Правила выбора

Арматура на фундамент. Правила выбора

В строительстве фундаментов применяется два вида арматуры – композитная и металлическая. Традиционно используются металлические прутки . Они выпускаются с диаметром от 5 до 32 мм.

Композитный материал для усиления фундаментов применяется относительно недавно, но он уверенно вытесняет металлический аналог. Преимущества композитного материала – отсутствие электропроводности и  устойчивость к коррозийным процессам.

При выборе необходимо учитывать основные характеристики строящегося здания – площадь, этажность, вид стеновых материалов, вариант кровли, тип грунта и степень его пучинистости.

Каркас состоит из продольных прутков, вертикальных и поперечных . Поперечные и вертикальные элементы необходимы для придания конструкции жесткости. Основную нагрузку берут на себя продольные прутки. Они изготавливаются обычно из рифленой арматуры 12-14 см.

Благодаря рифленой поверхности прутки лучше сцепляются с бетоном, что обеспечивает фундаменту сопротивляемость растягивающим нагрузкам. Поперечины могут быть выполнены из гладких прутьев толщиной от 4 до 10 мм.

Требования по СНиП

Установленные правила СНиП определяют толщину и количество продольных арматурин . Согласно принятым требованиям, суммарное сечение всех основных элементов каркаса должно составлять не менее 0,1% от сечения всей фундаментной ленты ( СНиП 52-01-2003 ).

Применять можно прутки любой толщины от 10 мм. Количество продольных прутков должно быть не меньше 4, так как иначе не получится сконструировать надежный устойчивый каркас.

Это означает, что самые легкие постройки требуют обустройства каркаса их 4 прутков 10 мм. Для более массивных зданий делаются индивидуальные расчеты.

Минимальный диаметр стержней в зависимости от назначения армирования

Поскольку нагрузку от постройки несут только продольные прутки, в СНИП указаны требования именно к ним.

Они должны быть толщиной не меньше 10 мм . Поперечные прутки нагрузку не несут, но выполняют функцию фиксации и придания конструкции жесткости.

Если длина основания меньше 3 м, то минимальный диаметр продольных прутьев должен быть 10 мм; если больше 3 м — 12 мм.

Арматура для фундамента двухэтажного дома. Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

1. Собранный нижний пояс укладывают на подпорки.
2. Устанавливают поперечные прутки.
3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Арматура на фундамент диаметр. Как самостоятельно провести расчёт арматуры для фундамента?

Мероприятиям по возведению любого здания предшествуют проектные работы, в процессе которых определяется тип фундаментной базы и необходимое количество материалов для ее сооружения. Важной частью фундамента является арматурный каркас.

Он повышает прочность основания, демпфирует растягивающие усилия и изгибающие нагрузки, а также предотвращает образование трещин. Для выполнения работ необходимо понимать, сколько арматуры нужно для армирования ленточного фундамента, а также для столбчатого и плитного основания.

Разберемся с особенностями вычислений.

Расход арматуры на армирование ленточного фундамента

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами :

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований :

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов :

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов :

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается :

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения :

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах.

Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами.

Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов :

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений :

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию :

• пространственный каркас из арматуры сооружается в двух уровнях;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
• обвязка выполняется отожженной проволокой в каждой точке соединения.

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции :

1. Определите количество горизонтальных прутков в каждом ярусе.
2. Вычислите общий метраж арматурных стержней, формирующих ячейки.

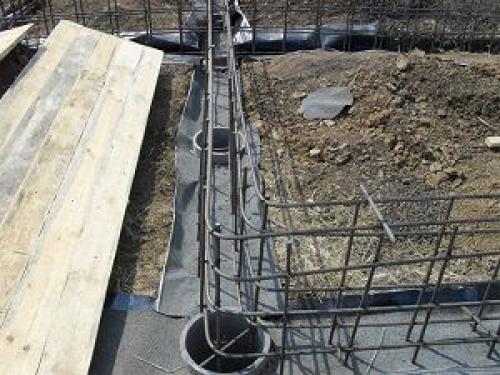

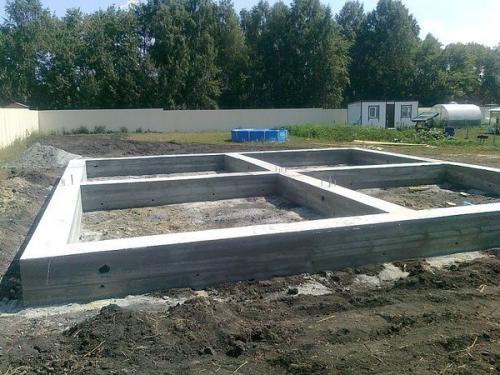

Арматура для фундамента калькулятор.

занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работаи металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий .

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается .

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура . Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции :

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко .

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой) .

Онлайн калькулятор

Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис —ленточного фундамента.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям . Расчет арматуры с их помощью занимает буквально пару минут.

Например, нанеобходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

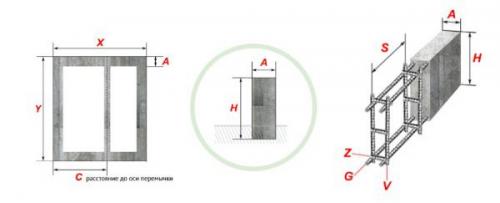

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — , количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно .

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации . Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно .

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что погружения рабочей арматуры не должна превышать 2-5 см, получаем :

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Арматура для ленточного фундамента. Базовые рекомендации по армированию фундаментов

Как и любые другие элементы строительных конструкций, армирование фундамента выполняется на основании расчетов с учетом предполагаемых нагрузок и условий (тип грунта, уровень промерзания, уровень грунтовых вод и др.). Самостоятельно выполнять расчет арматуры для ленточного, плитного или иного вида фундамента или довериться профессионалам, решение индивидуальное. В первом случае подсчитать, сколько арматуры пойдет на фундамент помогут специальные формулы и калькуляторы, а также профильные ветки форума. Существует и ряд общих рекомендаций, которых необходимо придерживаться при выполнении работ по устройству типового ленточного фундамента.

• Суммарная величина поперечника всех арматурных стержней, используемых для фундаментной ленты, должна составить не менее 0,1% от его сечения.
• Продольные стрежни в рабочем поясе должны быть одного диаметра, если по каким-либо причинам необходимо использование разных прутов, большего диаметра устанавливается в нижнем.
• Шаг между прутами для продольных линий не более 40 см.
• Шаг между поперечинами и вертикальными элементами может составлять от 30 до 80 см.
• Когда длина сторон фундамента превышает три метра, диаметр продольных прутов принимается от 12 мм, если длина меньше, допускается использование арматуры диаметром 10 мм.
• В местах соединения стыков прутов длина запуска не должна быть меньше тридцати диаметров на ровных участках и не меньше пятидесяти в угловых. Подсчитывая, сколько нужно арматуры, обязательно учитывают эти напуски, так как они увеличивают расход на 10-15%.
• При установке каркаса в опалубку, обязательно выдерживается достаточный зазор для образования защитного бетонного слоя со всех сторон. Толщина ЗС варьируется от 40 до 70 мм, в зависимости от наличия или отсутствия дополнительной защиты.

Арматура для фундамента из стекловолокна. Характеристики стеклопластиковой арматуры

Стеклопластиком называется вид композиционного материала из термопластичного полимера, наполненного волокнами стекла или кварца. Основными преимуществами являются:

• малый удельный вес;
• высокая коррозионная стойкость;
• прочность на разрыв, не уступающая стали.

До недавних пор стеклопластики использовались преимущественно в космической и авиационной технике, но теперь, когда создана технология пултрузии (формирование неметаллической рельефной арматуры методом протяжки), появилась возможность и для широкого применения в строительстве.

Бетонный цоколь по монолитной плите

• Существуют различные вариации композитов, в том числе и комбинированных, но одним из самых доступных является стеклопластик. По сравнению с металлом он дороже, это если сравнивать цену за тонну. Но учитывая малый вес, погонных метров композитной арматуры в этой тонне (если сравнивать одинаковые диаметры) будет в пять раз больше. А значит, и по цене выгоднее.
• Как и стальная, арматура из стеклопластика предлагается в виде тонких и толстых стержней, стержневых карт и кладочных сеток. Для подбора арматуры по диаметру производятся такие же расчёты, как и для стальной, но всегда получается, что диаметр СПА может быть на одну ступень ниже. То есть, вместо металлической арматуры АIIID12 можно использовать стеклопластиковые стержни диаметром 10 мм – и вот почему.
• Модуль упругости, это усилие, которое надо приложить, чтобы растянуть материал на определённое расстояние. У композитной арматуры модуль ниже почти в 5 раз, чем у стальных стержней. Но величина эта постоянна, тогда как у стали она зависит от нагрузок и температуры окружающей среды.
• Есть ещё такой показатель, как предел прочности. Это предельная нагрузка, после которой материал полностью разрушается. У стальной арматуры он равен 400 Мпа, а вот у композиционной – не менее 1200 Мпа. У самого бетона эти цифры несопоставимо меньше, поэтому при пиковых нагрузках он разрушается первым, после чего в работу включается предел прочности арматуры.
• Чем он выше, тем большую нагрузку сможет выдержать тот же фундамент. Выходит, что конструкция, армированная стеклопластиком, будет держаться в три раза дольше. Но учитывая большую эластичность стеклополимерного композита, конструкция при этом существенно провиснет, из-за чего бетон будет сильнее растрескиваться.
• Чтобы найти золотую серединку, расчёт арматуры для фундамента должен производиться специалистом. При условии правильного подбора диаметров и шага элементов каркаса, стеклопластик может служить гораздо дольше из-за отсутствия коррозии.
