Армирование монолитных балок прямоугольного сечения. Рабочая арматура

Армирование монолитных балок прямоугольного сечения. Рабочая арматура

По нормативу СП 63.13330 минимальный диаметр рабочей арматуры железобетонной балки составляет 10 мм. Количество стержней от двух и более.

Проектировщиком продольная рабочая арматура в балках укладывается согласно табличным значениям:

По ширине в одном ряду больше этого количества укладывать стержни не допускается.

Выполняется армирование балок прямоугольного сечения прутками диаметра 16 мм, 25 мм и 32 мм при использовании легкого бетона классов В12,5, В15 – 25 и В30, соответственно. Если их будут армировать стержнями класса АIV и ниже. В ячеистый бетон прутки толще 16 мм закладывать не рекомендуется.

По действующим строительным нормам арматурный каркас железобетонной балки можно собирать методом сварки или вязки проволочными хомутами.

Продольные прутки каркаса могут укладываться вплотную согласно схеме. Но, только в стесненных условиях. В остальных случаях между ними должен быть просвет от 50 мм для третьего и любого следующего ряда.

Для нижнего ряда размер просвета равен 30 мм по чертежу. Для верхнего ряда 25 мм в свету. При этом берется номинальная величина диаметра арматуры без учета рифления.

Классическая железобетонная балка лежит на двух и более опорах. Поэтому арматурный каркас в ней имеет условное разделение. Та его часть, которая висит над пролетами здания, называется свободной. На концах, соответственно, расположены приопорные участки балки.

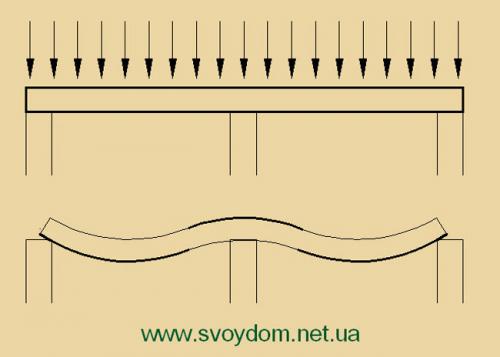

Армирование многопролетной балки. Эта. В бетоне под воздействием нагрузки балка изгибается.

Над средней опорой она выгнута вверх (так как опора сопротивляется давлению), в пролетах – прогиб вниз, на крайних опорах – поворот за счет шарнирного опирания. При этом изгибающий момент, возникающий в балке, растягивает верхнюю надопорную зону (выделена жирным), нижняя же зона в балке над опорой сжата.

Чтобы хорошо представить работу балки над опорой, можно взять прямоугольный ластик, положить его на карандаш и попытаться нажать на него по бокам.

Мне было жалко ластик, но если жать и жать, ластик бы треснул примерно так, как подрисовано на фото желтым.

Но ластик – резиновый, он упругий и хорошо гнется. А железобетон – достаточно жесткий материал, состоящий из двух компонентов: бетона (хрупкого материала, который не выносит растяжения, но отлично работает на сжатие) и арматуры (достаточно упругого материала, хорошо воспринимающего растягивающие усилия. Вместе арматура и бетон могут работать как на сжатие, так и на растяжение. Но нужно всегда помнить: в растянутых зонах усилия растяжения воспринимает именно арматура.

Итак, балка у нас изогнулась над опорой, верхняя ее часть испытывает растяжение. Если при этом арматуры достаточно (расчетчик определил максимальные усилия и подобрал для армирования такое количество стержней, которое выдержит это усилие без разрушения), то деформации железобетона дойдут до положенной при этой нагрузке величины и остановятся (на самом деле величина этих деформаций несколько миллиметров, не более). И балка будет спокойно лежать под этой нагрузкой в течение всей жизни здания, арматура с бетоном будут работать в связке, как единое целое.

А если арматуры недостаточно? Тогда наступит следующий этап.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/zachem-betonu-nuzhna-armatura-armatura-pod-beton-vidy-i-klassifikaciya

Железобетонная балка 6 метров. Балки железобетонные от производителя Москва

Широкий ассортимент типоразмеров железобетонных балок позволяет выбрать изделие нужного размера и прочности, требуемых для конкретного перекрытия.

Основные функции железобетонных балок:

- формирование опорного каркаса при возведении кровли;
- использование в качестве перемычек при устройстве проёмов – дверных, оконных, технологических;
- при устройстве трамвайных путей;
- использование при строительстве мостов, эстакад, подкрановых путей;
- применение в качестве элементов фундамента.

Вы можете заказать и купить балки железобетонные на заводе ЖБИ "ПСК Перспектива" по цене производителя. Доставка балок производится по Москве, МО и России.

Маркировка

ЖБ балки в обязательном порядке маркируются с указанием их назначения. После обозначения категории балки указывается её типоразмер, а затем — длина. Дополнительно в маркировке может быть указана категория нагрузки, на которую рассчитана данная балка, и вид армирования.

Основные преимущества использования ЖБИ:

- Удобная форма. Монтаж перекрытий выполняется в минимальные сроки;
- Высокая прочность и долговечность. Срок службы балок составляет несколько десятков лет;
- Огнестойкость. ЖБИ не способствует распространению огня и хорошо сохраняет форму при пожаре;
- Устойчивость к действию влаги. Железобетонные балки полностью выполняют свои задачи даже в условиях повышенной влажности;
- Химическая и биологическая стойкость;
- устойчивость к температурным перепадам. Изделия можно устанавливать в зданиях и сооружениях любого типа, в том числе и неотапливаемых;
 - Устойчивость к нагрузкам любого типа, в том числе к вибрации.

Относительными недостатками железобетонных балок можно назвать большой вес изделий, и следовательно, необходимость использования спецтехники и качественной подготовки основания при установке балок. Кроме того, ЖБИ имеют высокую теплопроводность.

Для производства ЖБИ используется бетон М250 или М300. Балки изготавливаются в специальных формах, в которые укладывается готовый арматурный каркас. Для большинства категорий железобетонных балок используется предварительно напряжённая арматура.

После застывания бетона готовое изделие пропаривается для уплотнения структуры бетона и улучшения эксплуатационных характеристик.

Доставка Балки железобетонные

Доставка Балки железобетонные осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.

Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Балки железобетонные цена в Москве

Балки железобетонные цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Железобетонная балка 8 метров. Балки железобетонные

Железобетонные балки используются в строительстве частных, промышленных и общественных объектов. Они необходимы для последующей установки колонных конструкций или плит перекрытия. В зависимости от назначения, балочные конструкции можно разделить на несколько видов: стропильные, подстропильные, фундаментные, подкрановые, обвязочные, балки перекрытий и пролетных строений. Форма и размеры всех видов балок определяются стандартами ГОСТ 20372-90, ГОСТ 24893.1-81, ГОСТ 24893.2-81.

Балки железобетонные обладают следующими свойствами:

• Прочность. Эти изделия отличаются повышенной прочностью, поскольку изготовлены из тяжелого бетона. Плотность данного материала варьируется от 2200 до 2500 кг/м³.
• Долговечность. Железобетонные конструкции не подвержены коррозии и гниению, поэтому срок их эксплуатации может превышать 60 лет.
• Пожароустойчивость. Благодаря этому свойству железобетона балочные конструкции можно использовать для перекрытия пролетов значительной длины.

При выборе железобетонных балок следует обратить внимание на такие характеристики, как прочность и жесткость. Изделия, применяемые для чердачных конструкций, должны выдерживать нагрузку до 105 кг/м², для перекрытий между этажами – 205 кг/м². Оптимальная жесткость составляет 1/200 и 1/250 соответственно. Также при покупке следует учитывать тепло- и звукоизоляционные свойства балочных конструкций.

Железобетонные балки перекрытия являются одним из универсальных решений в строительной сфере: изделия могут нести большие нагрузки и устанавливаться в пролетах до 7.5 метров на расстоянии 0.6 – 1 метра. Возможность перекрывать значительные пролеты, а также простота и надежность конструкций и малый срок возведения выступают основными преимуществами балок из железобетона. Недостатком считается большой вес изделий и необходимость использования спецтехники при строительстве объектов.

Балки железобетонные бывают сборными и монолитными. Первые изготавливаются на заводе и представляют собой отдельные изделия, а вторые – непосредственно на строительной площадке. Сегодня при возведении железобетонных конструкций в промышленном, жилищном и гражданском строительстве применяется технология сборно-монолитных перекрытий. В этом случае балки перекрытия составляют каркас, а заполнителем выступают пустотелые блоки. В завершение конструкция укрепляется бетоном.

Преимущества технологии:

• перекрытие балками пролетов до 9 метров;
• уменьшение сроков строительства;
• улучшенные показатели звуко- и теплоизоляции здания;
• монтаж железобетонных балок выполняется без использования спецтехники.

Ограниченность использования сборно-монолитных перекрытий обуславливается трудоемкостью работ по укладке перекрытий и возведением исключительно одноэтажных зданий.

Расчет железобетонной балки пример. Расчет железобетонной балки

1. Определяем высоту сечения балки.

Минимальная высота должна быть не менее 1/15 пролета. Пример: для пролета 6 м, минимальная высота равна:

h=6000/15=400 мм

2. Определяем ширину балки.

Ширина балки от 100 мм. Отношение h/b=2…4. Пример:

h=400 мм, b=400/2=200мм

Если балка заливается с колонной, как правило ширина принимается как у колонны.

3. Определение расчетной схемы.

Условия, при которых опору можно считать жесткой защемленной а не шарнирной:

• Балка бетонируется заодно со стеной (или колонной);
  или
• В балке предусмотрены закладные детали по верхнему поясу.

В остальных случаях - шарнирная опора.

4. Сбор нагрузок

Некоторые данные

• Вес сборных плит (h=220 мм) - 310кг/м2;
• Вес сборных плит (h=300 мм) - 350кг/м2;
• Объемный вес бетона - 2500 кг/м3;
• Полезная нагрузка с учетом коэффициентов:
  жилье ~200 кг/м2
  офисы ~ 250 кг/м2
  кафе ~ 300 кг/м2
  трибуны с сидениями ~ 400 кг/м2
  трибуны без сидений ~ 500 кг/м2
• Вес пола со стяжкой ~ 100 кг/м2

5. Расчет балки

Далее, имея размеры сечения, пролет и нагрузку, можно выполнить расчет. Есть два пути: выполнить расчет программой для компьютера или считать вручную.  Для ручного расчета нужно определить изгибающий момент усилия в балке и подобрать необходимое количество арматуры. Формула для определения максимального момента сил зависит от рассчетной схемы балки (см. п.3).

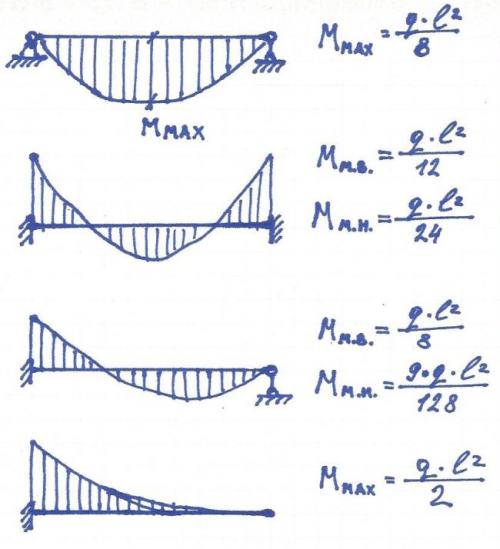

Момент сил в балках от распределенной нагрузки

Подбор количества арматуры производится по формулам и таблицам.
