Описанные недостатки электросварного армокаркаса не позволяют применять эту технологию в ответственных сооружениях. Основной технологией изготовления армирующего каркаса в таких объектах является вязка арматуры. Её осуществляют специально изготавливаемой проволокой из низкоуглеродных сталей Ст0, Ст1, Ст2, Ст3. Содержание углерода в ней — не более 0,25 %.

Основные требования, предъявляемыми к вязальной проволоке, — прочность и пластичность. Первая обеспечивается составом стали, применяемой для её изготовления. Параметром является временное сопротивление разрыву. Для термически обработанной проволоки (для вязки применяется только такая) его величина должна составлять 30-50 кгс/мм².

Пластичность вязальной проволоке придаёт термообработка. Она состоит в нагреве материала до 400-500 ºС (разные технологии), выдержки и охлаждения на воздухе. При этом происходят процессы гомогенизации, рекристаллизации, отдыха металла. Результат:

• снижение твёрдости;
• снятие внутренних напряжений;
• улучшение структуры и однородности;
• существенное повышение пластичности.

Проволоку, подготовленную таким образом, можно многократно изгибать, скручивать, натягивать. Она становится мягкой, хорошо и без образования петельных пустот обхватывает стягиваемые детали.

Вязальная проволока выпускается как без покрытия, так и с цинковым покрытием. Если она отжигается в шахтной печи в воздушной атмосфере, то получается чёрной, поскольку покрыта образовавшимися окислами. Отжиг в колпаковой печи в атмосферах азота, аргона и других инертных газов даёт светлый цвет.

Проволока с покрытием цинком используется в бетонах с высокой вероятностью проникновения влаги в структуру, например, в фундаментах.

Как правильно вязать арматуру для монолитной плиты. Плитный фундамент: особенности вязки арматуры

В числе всех конструктивных элементов, составляющих любое сооружение, фундамент занимает одно из самых важных мест. Среди всех видов фундамента самый простой в монтаже и надежный в использовании — плитный. Главное его отличие от ленточного и столбчатого фундамента — наличие арматуры и большая опорная площадь, что делает возможным равномерное распределение веса строения по поверхности.

Схема плитного фундамента.

По технологии производства плитный фундаментможет быть монолитный или сборный, который, в свою очередь, состоит из блоков или плит.

Сфера использования плитного типа фундамента достаточно широка. Он с успехом применяется на различных грунтах, в местах с высоким уровнем грунтовых вод и глубоким промерзанием. Укладка плит — наилучший вариант в тех случаях, когда фундаменту отводится роль основания пола.

Основная составляющая этого типа фундамента — плита, изготовленная из бетона или железобетона. Ее закладка в грунт может осуществляться на разную глубину. Отличаться плиты могут техническими характеристиками и составами.

Для возведения малоэтажных зданий используется незаглубленный вариант укладки, при котором плиты располагаются в одной плоскости с грунтом. Для заглубленного фундамента котлован может быть подготовлен любой глубины. Подобное основание способно выдерживать вес любых массивных зданий.

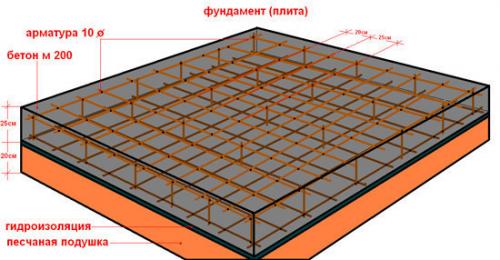

Схема армирования монолитной плиты.

Еще при разработке проекта здания должна быть определена маркировка бетона и арматуры для фундамента, рассчитан шаг ее укладки и способ вязки, продумана гидро- и теплоизоляция, проведен расчет необходимого количества материалов.

Для укладки могут быть взяты гладкие плиты или с одной ребристой стороной. Эта сторона обеспечит дополнительную прочность и убережет от горизонтального смещения. Гладкая сторона такой плиты может стать основанием пола.

Под основанием плиты в обязательном порядке должна находиться подушка из гравия и песка.

Она послужит дополнительной гидроизоляцией и обеспечит устойчивость фундаментной плиты. Расчет основания должен быть произведен максимально точно, чтобы обеспечить необходимую прочность всей конструкции. Маркировка бетона должна соответствовать предполагаемой нагрузке, учитывать все конструктивные особенности будущего сооружения и качество грунта.

Вернуться к оглавлению

Плотный бетон, в свою очередь, защищает ее от коррозии и от расплавления, если случится возгорание здания.

Рельефная поверхность арматуры способствует лучшей адгезии.

Для обеспечения надежности всей конструкции необходимо, чтобы каркас кроме продольных осей имел еще и поперечные связи. Укладка и последующая вязка арматурыдолжны проводиться в соответствии с определенными правилами. Все элементы конструкции укладываются внахлест.

Схема опалубки плитного фундамента.

Для того чтобы подобрать необходимый материал, обязательным условием является правильный расчет нагрузки.

По мнению специалистов, сначала нужно определиться с типом фундамента и проанализировать грунт. Второй важный шаг — расчет сечения арматуры. Для плиточного фундамента оптимальным считается диаметр прутьев не менее 10 мм.

Это значение оказывает непосредственное влияние на прочность всей конструкции. Однако, проводя расчет элементов фундамента, не стоит забывать о весе всей конструкции и типе грунта. Чем слабее грунт, тем толще должны быть арматурные прутья.

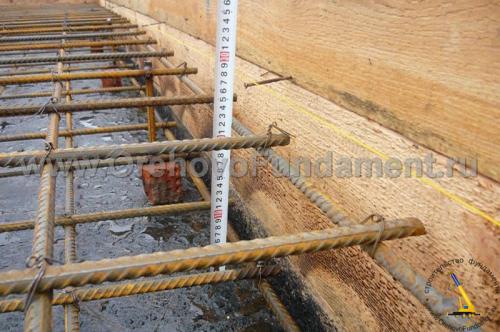

Правила укладки арматурыпредполагают, что она должна находиться максимально близко к поверхности фундаментной плиты. Расстояние не должно превышать 3-5 см от края. На этот показатель непосредственно влияет плотность бетона, из которого сделана плита.

Вернуться к оглавлению

Необходимое количество арматуры для плитного фундаментаможно рассчитать на примере строительства дома размером 8х8 м из деревянного бруса на устойчивом грунте. Для таких грунтов идеально подходит арматурный прут диаметром 10 мм. Более толстые прутья понадобятся для слабых грунтов.

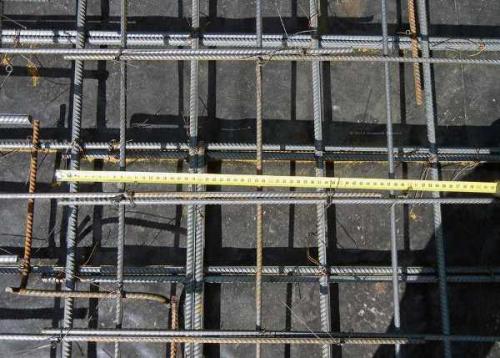

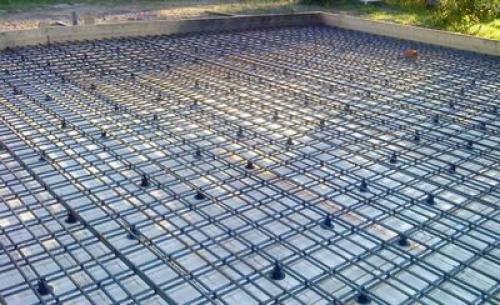

Арматурная сетка монтируется шагом не более 200 мм.

Зная это значение, легко можно определить необходимое количество арматурных прутьев для укладки: 8 м/0,2 м+1 прут=41 шт. Чтобы получить сетку, прутья укладывают перпендикулярно друг на друга. Следовательно, полученное значение умножается на 2: 41х2=82 прута.

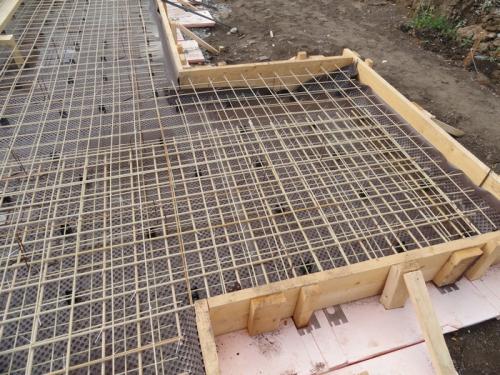

Монтаж плитного фундамента с такими размерами потребует укладки двух поясов армированной сетки — вверху и внизу. Чтобы выяснить общее число необходимого материала, нужно увеличить вдвое полученное значение: 82х2=164 прута. Стандартная длина одного прута арматуры — 6 м, следовательно, для фундамента понадобится 164х6=984 погонных метра.

Схема армопояса.

Оба пояса связываются в точках пересечения.

В данном примере таких мест соединения: 41х41=1681 шт. Арматурная сетка будет уложена на расстоянии 5 см от поверхности фундамента. Стандартная толщина фундаментной плиты 200 мм.

Источник: https://dom-na-vodah.ru/novosti/kak-pravilno-vyazat-armaturu-kak-vyazat-armaturu-dlya-fundamenta

Как вязать арматуру под бетон. Композитная арматура

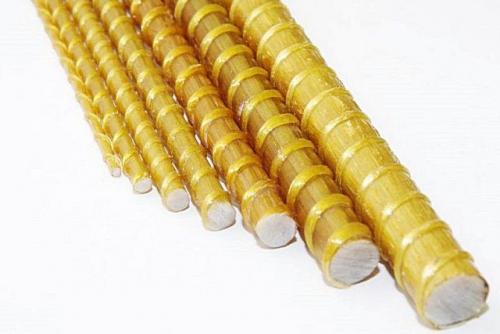

Композитная арматура – это относительно новый строительный материал. Она может быть произведена на разных основах — это стеклопластик, углепластик или базальтопластик.

Стеклопластиковая арматура – набирающий популярность материал, в применении которого пока что еще не все однозначно

Самой распространенной в этой категории является стеклопластиковая арматура, так как она имеет более доступную цену по сравнению с двумя другими видами, обладая при этом высоким прочностными качествами.

Композитные пруты применяется для армирования разных видов фундаментов, в том числе и ленточных. Преимуществом этого вида арматуры является ее низкая теплопроводность по сравнению с металлическими прутьями. Поэтому эти изделия хорошо подойдут для армирования фундаментов и цокольных стен , которые планируется утеплять, так как за счет этого материала не будет происходить лишних потерь тепла.

Полимерная арматура инертна к внешним воздействиям, поэтому достаточно долговечна — ей не страшна влага и довольно высокие перепады температуры. Если при обустройстве фундамента используется качественный бетон и стеклопластиковая арматура, основа под дом должна получиться прочной и долговечной.

Монтаж полимерных прутьев – существенно проще, чем установка и скрепление металлической арматуры, так как они имеют небольшой вес, легко скрепляются хомутами или проволокой и не оставляют следов ржавчины на руках и одежде.

Можно провести сравнение со стальной арматурой по базовым показателям:

• Прочность на растяжение, при равном диаметре, у стального прута — 390 МПа, стеклопластикового — 1000 МПа.
• Стеклопластик имеет массу в 3,5 раза меньше, чем сталь.
• Сталь подвержена коррозии, полимер устойчив к воздействию кислой среды.
• Стеклопластик не проводит электричество, в отличие от металла.
• Сталь имеет высокий показатель теплопроводности, полимер же практически не проводит тепло.
• Металл – негорючий материал, стеклопластик же относится к слабогорючим самозатухающим.
• Упругость стали в несколько раз выше, чем у стеклопластика.
• Полимеры обладают большим сопротивлением на разрыв, однако, при нагревании до очень высоких температур связующий волокна пластик становится мягким, теряя упругость.
• Композитная арматура скрепляется только пластиковыми хомутами или проволокой, металлическая может быть сварена или скручена проволокой.

Из сравнения характеристик этих двух материалов напрашивается вывод, что для тяжелых построек лучше всего все-таки использовать металлическую арматуру, а для легких сооружений подойдет и каркас для ленточного фундамента из стеклопластика. Однако, следует иметь в виду несколько важных нюансов.

• На сегодняшний день еще не разработано четких технологических рекомендаций по использованию композитной арматуры – все расчеты пока что базируются на применении стальных изделий. Так что хозяин, принимающий решение об использовании стеклопластикового каркаса, идет на определённый риск.
• Рынок буквально наводнен стеклопластиковой арматурой весьма сомнительного качества. Это неудивительно – если производство стального проката требует исключительно специфических производственных условий, то линии по выпуску композитных прутов рекламируются и реализуются всем желающим попробовать свои силы в этом бизнесе. Естественно, ни о каком соблюдении ГОСТ в этом случае говорить не приходится – в лучшем случае декларируется соответствие самостоятельно установленным техническим условиям (ТУ), в которых или сознательно занижены, или невнятно изложены критерии оценки качества продукции. А очень часто – партии товара вообще не имеют никакой сопроводительной технической документации.

Если уж брать на себя смелость применения стеклопластиковой арматуры, то только – с качеством, соответствующим ГОСТ. Увы, рынок буквально переполнен низкопробным материалом

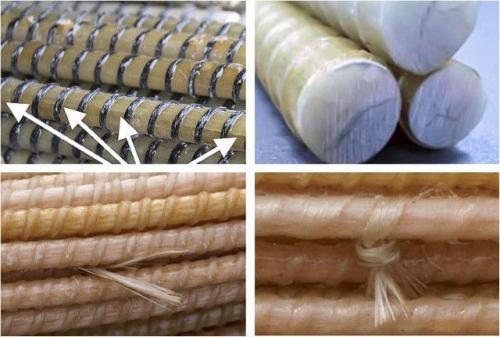

На таких прутьях могут быть продольные или поперечные (заметные на срезе) трещины, расслоения, торчащие волокна, узлы, потеки смолы, неравномерный шаг завивки, различие в цвете, что, в свою очередь, говорит о явном несоблюдении температурно-временного режима обработки. Как поведет себя такая арматура в нагруженном состоянии в составе каркаса ленточного фундамента – сказать сложно, и надеяться на то, что «пронесет» — не самое разумное решение.

Как вязать арматуру проволокой. Способы

Необходимо для начала рассмотреть, какие вообще существуют способы вязки арматуры для фундамента. Они отличаются между собой по типу:

• инструмента;
• материала;
• схемы вязки;
• типу арматуры .

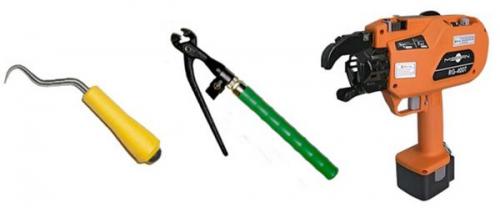

По типу инструмента — это может быть как вязание арматуры для фундамента вручную, так и с помощью специального инструмента. В качестве последнего используют специальные вязальные крючки, шуруповерты, специальные пистолеты , выпускаемые как раз для выполнения этой операции.

В качестве материала , который используется для соединения прутьев арматуры между собой используется:

• вязальная проволока — это самая распространенная и надежная технология вязки арматуры для фундамента, потому что выполняется с завязыванием узла.
• скрепки — представляют собой прихваты из проволоки, которые в отличие от перевязки вязальной проволокой, выполняются без вязки узла.
• хомутики небольшого размера из пластмассы — этот новый материал получил распространение благодаря простоте монтажа и высокой скорости вязки, к тому же ему не страшна коррозия. Однако такая связка арматуры для фундамента вызывает определенный скептицизм у профессионалов. Подробнее читайте здесь .
• клипсы — выполнены в виде защелок, фиксирующих соседние прутья между собой.
• сварное соединение — этот старый способ не получил распространения, поскольку сварное соединение, по причине его хрупкости, подвержено растрескиванию во время заливки бетоном и не обладает необходимой надежностью. Для выполнения качественного сварного соединения нужен специалист-сварщик высокой квалификации.

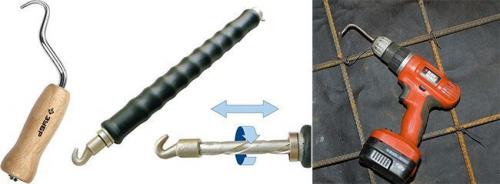

Вязка арматуры. Применение крючков

Для работы с проволокой можно применить: ручной вязальный крючок (его легко приобрести в любом строительном магазине), самодельный крючок для вязки арматуры, полу-автоматический механический крючок (стоит дороже обычного ручного) или крючок для вязания, сделанный на основе шуруповерта.

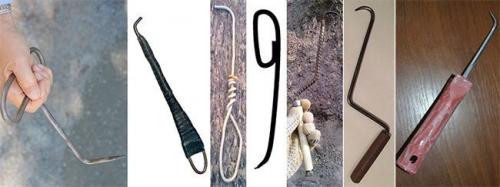

Как сделать крючок для вязки арматуры:

Вариант №1:

Берем толстый электрод или металлический пруток подходящего диаметра, один конец которого затачиваем и сгибаем под нужным углом. Из второго конца прутка выгибаем ручку (при желании можно обмотать изолентой). Крючок для вязки арматуры своими руками готов.

Вариант № 2:

Материалом для изготовления служит металлический пруток, оба конца которого затачиваем. На один конец прутка насаживаем круглую деревянную заготовку для ручки (с просверленным отверстием по диаметру чуть меньше диаметра прутка); второй конец прутка загибаем на необходимый (удобный вам) угол.

Вариант № 3:

В качестве исходного материала подойдет старая отвертка (или строительное шило), металлический конец которой затачиваем. Затем изгибаем его на необходимый угол и получаем крючок для вязания арматуры с удобной ручкой.

На заметку! Фото поможет вам без труда изготовить крючки для вязки арматуры.

Значительно ускоряет и облегчает производство работ вязка арматуры шуруповертом. В патрон зажимаем крюк для проволочной вязки арматуры, изготовленный из толстого гвоздя. Регулировкой вращательного усилия шуруповерта можно легко добиться необходимой плотности соединения. Чем вязать арматурный каркас: самодельными инструментами или покупными (или и теми и другими) – решайте сами.

Как вязать арматуру под плиту. Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

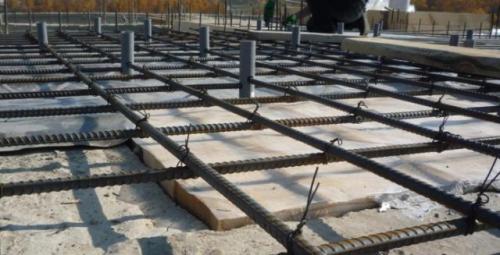

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;

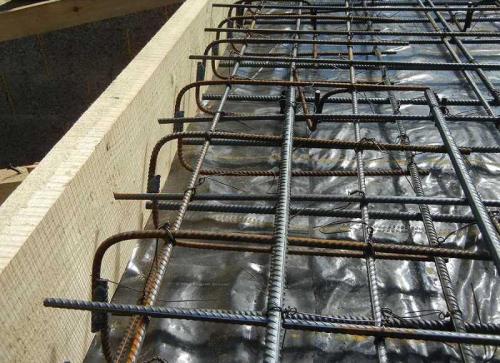

• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.
