Арматура является одной из важнейших составляющих железобетонного фундамента. Она помогает воздействовать нагрузкам. Благодаря ей возникает изгибающий момент. Что касается бетона, то справляется он сам с этим довольно плохо. Поэтому в него необходимо обязательно закладывать стальные элементы. Но, перед тем как приобрести арматуру и установить ее, обязательно необходимо изучить информацию о ней.

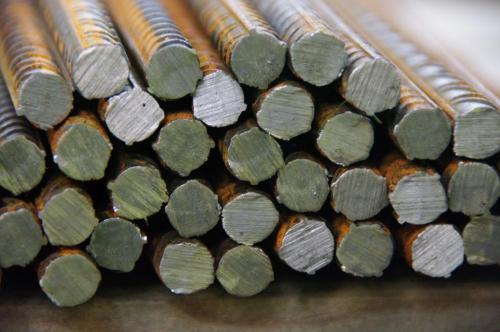

Виды, марки арматуры

Во время выбора материала обязательно следует учесть такие характеристики арматуры, как:

1. Вид.
2. Класс.
3. Марка стали. Из нее изготавливаются стержни.

В настоящее время в строительстве существует три основных вида арматуры. К ним можно отнести следующие:

1. Горячекатаная. Такую арматуру принято обозначать маркировкой А.
2. Канатная. Такой вид имеет свое обозначение в виде буквы К.
3. Холоднодеформированная. Она имеет обозначение в виде маркировки Вр.

Для фундамента используется горячекатаная сталь. Ее производят по ГОСТу 5781 -81*. Что касается холоднодеформированной стали, то ее также применяют для фундамента, однако очень редко. Перед тем как ее установить, требуется проведение расчетов по предельному состоянию. А вот канатная арматура более прочная, но ее закладка для строительства экономически невыгодна.

Очень часто люди спрашивают, какой класс арматуры нужен для фундамента? Стоит отметить, что для строительства дома используется арматура, класс которой не ниже А400. Некоторые заводы-изготовители по-прежнему продолжают пользоваться старой маркировкой, в этом случае необходимо заказывать арматуру классом не ниже А111.

С точки зрения экономии более высокий класс выбирать можно, но невыгодно. А вот что касается классов стали А240 И А400, то их для фундамента использовать ни в коем случае нельзя.

Очень важно во время покупки стали грамотно выбрать ее. Если речь идет о строительстве частного дома, то никаких проблем при выборе, как правило, не возникает. А если объем работы гораздо больше, то стержни следует заказывать на заводе. Для этого необходимо составить заявку, в ней указать марку стали. Если в заявке этого не прописать, то завод назначит ее сам.

Виды арматуры по назначению

Довольно часто люди не знают, какая нужна арматура для фундамента? Всю арматуру, в зависимости от ее назначения, условно можно разделить на три основных вида. Стоит отметить, что некоторые типы конструкции в строительстве не используются по назначению. Их разделение предусматривает множество нормативных документов, которые регламентируют проектирование фундаментов домов. К таким документам можно отнести, например, СП "Бетонные и железобетонные конструкции".

По предназначению, а также по расположению арматуру можно выделить в такие виды:

1. Рабочее армирование. Расположение арматуры напрямую зависит от типов фундамента. Так, например, во время использования при ленточном фундаменте стержни закладываются в один, а то и два ряда, внизу и вверху ленты. Что касается плитного фундамента, то его рабочее армирование выглядит следующим образом: стержни или сетки расположены в обоих направлениях. Причем стоит отметить, что толщина фундамента очень сильно влияет на количество рядов сеток или стержней. Если оно составляет 150 мм, а то и меньше, то закладывают в один ряд.
2. Вертикальное армирование, при котором хомуты расположены между двумя рядами арматуры. При этом они обеспечивают их совместную работу. Такое армирование не используется при толщине конструкции 150 мм, а то и меньше.
3. Поперечное армирование. Это армирование представляет собой горизонтальные хомуты. Благодаря им обеспечивается совместная работа отдельных рабочих стержней. Данный тип идеально подходит при строительстве ленточного фундамента для дома. А для заливки монолитных плит его использование не требуется.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/kakuyu-armaturu-ispolzovat-dlya-plity-fundamenta-armirovanie-plitnogo-fundamenta-zachem

Армирование монолитной плиты фундамента чертеж. Схема армирования

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкции раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечит совместную работу основания и стен.

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*. Для железобетонной монолитной плиты применяют стержни класса A400 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально.

• A240 (Al) имеет гладкую поверхность;

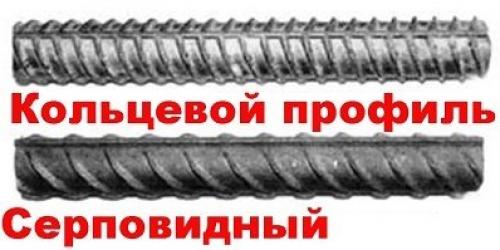

• A300 (All) характеризуется периодическим профилем с кольцевым узором;
• A400 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Какую арматуру использовать для фундамента двухэтажного дома. Подготовительные работы и требуемые инструменты

Необходимые инструменты для работы

Прежде чем заняться армированием фундамента одноэтажного или двухэтажного частного дома, нужно подготовить все необходимые материалы и инструменты.

Общий перечень инструментов примерно одинаков для разных случаев, но могут быть и некоторые вариации:

• Саму арматуру, диаметр которой зависит от вида фундамента и предполагаемых нагрузок;
• Специальные кусачки для арматуры;
• Рулетка;
• Приспособление для сгибания стержней;
• Болгарка;
• Крючок для вязки стержней;
• Молоток;
• Плоскогубцы;
• Проволока (опять же для вязки);
• Специальные звездочки-фиксаторы;
• Подкладки пластмассовые;
• Соединительные скрепки.

Подготовки необходимого оборудования недостаточно, чтобы приступить к полноценному процессу армирования. Перед началом работ требуется усвоить некоторые правила, без которых можно получить совсем не такое основание, как предполагалось.

• Дом любой этажности, будь то двухэтажный или девятиэтажный, будет оказывать на фундамент нагрузку, и ее обязательно нужно просчитать. Расчет подскажет, где фундамент будет принимать самое большое давление, а где на материалах можно сэкономить;
• Арматура состоит из металлических прутьев, которым свойственно ржаветь и поддаваться коррозии, чтобы фундамент прослужил как можно дольше и надежнее, стоит обработать прутья против ржавчины;
• В углах каркаса никогда нельзя закладывать концы стержней арматуры, это чревато недолгой службой всего основания в целом;
• Чтобы получить балку, прутья необходимо увязывать в каркасы;
• Перед армированием обязательно нужно установить опалубку.

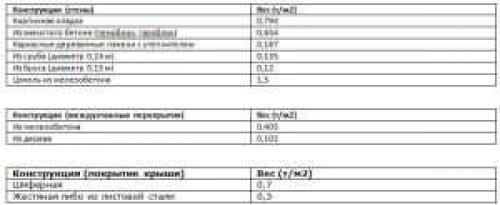

Удельный вес конструктивных элементов дома

Расчет нагрузки, приходящейся на фундамент, провести не сложно.

Для этого требуется найти площадь всех конструктивных элементов будущего дома и перемножить с величиной нагрузки материала, из которого они сделаны.

Значения нагрузок берутся из специальных справочников, составленных на основе опытных измерений.

Так, железобетонные стены до 15 см толщиной дают нагрузку в 350 кг/м².

Однако сам фундамент и природные явления в виде снега и ветра тоже дают нагрузку, и если для расчета фундаментной нагрузки требуется перемножить его объем на плотность используемых материалов, то со снегом и ветром нужно будет учитывать климатический район строительства и соответственные природные показатели. Нагрузка снега варьируется от 50 кг/м²до 190 кг/м². При расчете сил ветра учитывается площадь дома и его высота.

При строительстве двухэтажного дома стоит помнить, что площадь его основания больше и дает большую нагрузку само на себя. Поэтому двухэтажное здание требует увеличения количества стальных стержней в каркасе для укрепления и повышения прочности.

В общем случае, все нагрузки складываются, и получается искомый результат для каждой точки опоры, который и используют в работе.

Если соблюсти все правила перед началом конкретных работ, то полученное основание дома будет служить долго и надежно.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/kakoy-diametr-armatury-nuzhen-dlya-lentochnogo-fundamenta-tehnologiya-ustroystva-lentochnogo

Какую арматуру использовать для ленточного фундамента. Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

• Ст3кп;
• 35ГС;
• 35Г2С;
• 32Г2Рпс;
• 22Х2Г2АЮ;
• 22Х2Г2Р;
• 80С;
• 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:
   • менее 3м применимо сечение в 10мм;
   • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
3. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
   • более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

При планировании постройки в три этажа и выше, либо при наличии подвижных грунтов, предпочтительнее заказать расчет и схему в специализированной строительной фирме.

Как армировать плиту 15 см. Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Арматура для фундамента калькулятор. Расчет материалов ленточного фундамента

справка

Укажите необходимые размеры в миллиметрах

X - ширина фундамента
Y - длина фундамента
A - толщина фундамента
H - высота фундамента
C - расстояние до оси перемычки

A - толщина фундамента
H - высота фундамента
S - шаг между соединениями
G - горизонтальные ряды
V - вертикальные стержни
Z - соединительные стержни

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указывается в мешках.
Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.
Ведь стоимость монолитного фундамента доходит до трети стоимости дома.
Данный сервис облегчит планирование и расчет фундамента дома. Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.
Что можно узнать:
Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)
Арматура - количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
Площадь опалубки и количество пиломатериала в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания
Добавлен расчет стоимости стройматериалов фундамента.
Так же программа нарисует чертеж фундамента.
Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.

состав бетона

пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.
Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.
Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.
Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубический метр песка весит 1200-1700 кг, в среднем - 1500 кг.
С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее - более мелкий.
Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.
Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.
