Арматура 10 мм

Особенности использования 10-мм стального проката даны в таблицах строительных нормативов (СНиП). Согласно этим нормам, отношение площади сечения каркаса к общей площади сечения фундамента должна составлять 1 к 1 000. То есть, если площадь поперечного сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса – 10 кв. см. Зная, что площадь сечения 10-мм стального прутка составляет 0,78 кв. см, можно рассчитать, сколько «нитей» нужно будет использовать в фундаменте данного сечения.

В представленной ниже таблице указано, сколько «ниток» арматуры различного диаметра будет нужно для создания каркаса того или иного сечения. С помощью этого норматива можно рассчитать, сколько надо будет 10-мм арматуры для возведения основания нужной длины.

Пример расчета

Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м. Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену. Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).

Арматура в ленточном фундаменте

Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.

Следующий шаг — высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.

Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м. При этом, 400 метров –  расход арматуры только на продольные нити, без учёта поперечных перемычек.

Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.

Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг. Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.

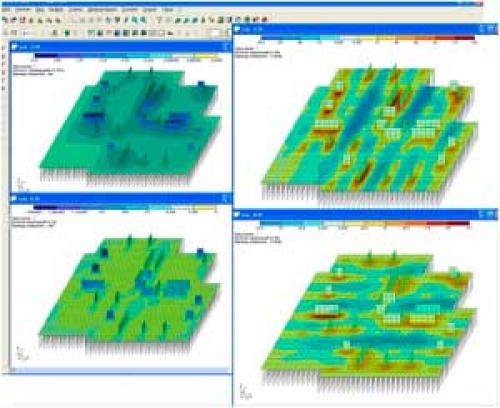

Расчет арматуры для монолитной плиты. Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона.После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры.Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Калькулятор расчета арматуры. Калькулятор арматуры

Калькулятор арматуры 1

Калькулятор арматуры 2

Расчет арматуры

Калькулятор арматуры 1
Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.
Калькулятор арматуры 2
Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.
Расчет основан на весе одного кубического метра стали в 7850 килограмм.

расчет арматуры для строительства дома

при строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. сделать это вам поможет наша программа. с помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

расчет арматуры для разного типа фундаментов

для расчета арматуры нужно также знать и тип фундамента дома. здесь существует два распространенных варианта. это плитный и ленточный фундаменты.

арматура для плитного фундамента

плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. в таком случае фундамент требует армирования. производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

арматура для ленточного фундамента

ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

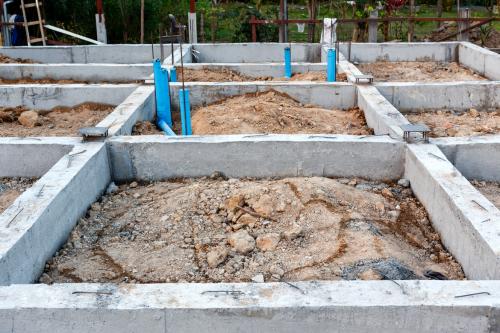

Расчет арматуры для фундамента онлайн. Калькулятор расчёта ленточного фундамента

Основные параметры ленточного фундамента (глубина заложения, высота и ширина ленты) подбираются согласно расчетам и с учетом характеристик грунта площадки и требований норм СП 22.13330.2011 «Основания зданий и сооружений» и СП 63.13330.2012 «Бетонные и железобетонные конструкции». Чтобы частично облегчить ваш труд, предлагаем воспользоваться онлайн-калькулятором расчёта ленточного фундамента, составленного с учетом указаний нормативных документов.

Расчёт диаметра арматуры и объёма бетонной смеси

Необходимые пояснения к расчетам арматуры

• Под основным подразумевается фундамент под наружные стены.
• Высота фундамента — расстояние от подошвы до верхнего обреза.
• Расчет по минимальному диаметру выполняется из условия наименьшего допустимого процента армирования сечения с учетом конструктивных требований.
• Минимальное число стержней продольной арматуры — 4.
• Необходимо увеличить расчетное значение длины арматуры, если предполагается крепление стержней по длине внахлест.
• Хомуты устанавливаются для сохранения продольной арматуры в проектном положении при заливке бетона.
• Шаг хомутов зависит от высоты сечения и принимается не более 300 мм (согласно СП 63.13330.2012).

Расчёт состава бетонной смеси

После расчёта диаметра арматуры и требуемого объёма бетонной смеси предлагаем воспользоваться калькулятором расчёта состава бетона для ленточного фундамента . Более подробную информацию по выбору цемента и заполнителей вы сможете найти тут .

Объем бетона вследствие уплотнения может отличаться от расчетного ориентировочно до 10%.
