Зачем нужно армировать ленточный фундамент. Как рассчитать количество арматуры и ее диаметр

Зачем нужно армировать ленточный фундамент. Как рассчитать количество арматуры и ее диаметр

Благодаря данному расчету, можно узнать, сколько прутов арматуры и каких размеров надо для того, чтобы придать ленточному фундаменту достаточную прочность. При этом применяется арматура разных видов и толщины.

Для возведения ленточного фундамента под жилой дом используется ребристые пруты диаметром 10-20 мм, а для поперечного и вертикального армирования используются гладкие круглые пруты диаметром 6-12 мм .

Схема армирования зависит от минимального содержания продольных стержней и их минимального диаметра. Так, согласно нормам СНиП продольные стержни должны составлять не меньше 0,1% площади сечения ленты. К примеру, если высота ленточного фундамента 1200 мм, а ширина 400 мм, то, исходя из расчетов, минимальной общей площадью сечения прутов является 480 мм2 .

Цифру, которая получилась в предыдущем расчете, необходимо разделить на сечение выбранной арматуры. Это и будет приблизительное число продольных стержней для каркаса.

Но можно подобрать количество стержней определенного диаметра по таблице:

Арматура, в зависимости от марки стали, имеет разное сопротивление растяжению

Кроме этого, следует учитывать и минимальный допустимый диаметр прутов арматуры.

В зависимости от ее использования он будет отличаться:

Для того, чтобы выполнить расчет материалов для армирования ленточного основания, необходимо замерить или вычислить длину его ленты и умножить на число продольных прутов во всех уровнях.

Для того, чтобы вычислить необходимое количество поперечных стержней, подсчитывается число хомутов, которое планируется установить (длина ленты делится на расстояние между хомутами) и умножается на длину арматуры, необходимой для изготовления одного хомута. Точно так же производится расчет, если будут применяться не хомуты, а куски арматуры.

Необходимо подсчитать и число дополнительных стержней, которые потребуется для установки каркаса на углах и в местах скреплений , а также для нахлеста при стыковке продольных прутов.

Арматура для фундамента калькулятор. Калькулятор ленточного фундамента

Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.

Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора . Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.

Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.

Инструкция

Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.

Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.

Заполняйте поля калькулятора ВНИМАТЕЛЬНО , так как любая, даже незначительная ошибка может стоить потраченного времени и средств.

Обзор интерфейса

Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.

Основная часть программы подразделяется на несколько крупных элементов:

• Вводный блок с начальными данными и упрощенной схемой.
• Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
• Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
• Результаты расчета (материалы, величины, допустимые значения…).

Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.

Схема

Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.

Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.

Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.

Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.

Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.

Пример 1.

Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:

• добавить две оси в пункте AD0;
• добавить две оси в пункте AB0;
• добавить две оси в пункте BC0;
• добавить две оси в пункте CD0.

Пример 2.

У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.

• добавить две оси в пункте AD0;
• добавить две оси в пункте AB0;
• добавить одну ось в пункте BC0;
• в пункте CD0 оставить ноль.

Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.

Характеристики фундамента

Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.

Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.

Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.

Арматура для фундамента рафт. Арматура для фундамента raft для чего

Foundation Armor is a Structure in Raft.

Summary

Used on any water-level structure, i.e. Foundations or Collection Nets, making them impervious to Shark attacks. Selecting it from the Hammer's build menu allows it to be placed on any already-existing foundation piece.

Armoring Foundations and Nets protects them from being attacked by the Shark. To fully protect the raft the player will need to armor the outer foundations only. This got changed with the Second Chapter, before the player had to armor the complete Raft. When armoring up the raft it is advised to first armor places supporting builds of high value to the player, such as Stairs, Walls with Storages or the Engines since removing a Foundation may destroy anything above it unless it has support from one of the adjacent Foundations.

Основание плота

Но стоит заметить что и очень большое основание строит совсем необязательно. В дальнейшем при постройке двигателя, расчет мощности двигателя берется именно из количества блоков основания плота.

Что делать если потерял плот

Самый лучший вариант в такой ситуации это быстро загрузить сохраненную игру. Игра постоянно делает авто сохранение, и если вы успеете выйти из игры до своей смерти, есть огромный шанс что ваши вещи будут целы и невредимы. К тому же доступно несколько резервных копий сохранения распределенных по времени.

Как строить плот в raft

Чинить поврежденные блоки можно молотком выбрав режим починки, или просто на нажав на среднюю кнопку мыши.

Арматура для фундамента raft для чего

Можно ли что то сделать чтобы сохранить вещи после смерти?

Пожалйста подскажите где найти сеть ловушку играю 4 часа немогу найти смотрю прохождегие у всех она в начале

Yakov, можно создайте ящик маленький или большой и сложите в них важные и так далее и по смерти они у вас в инвентаре все пропадет а в ящиках сохраняется все что вы там ложили до смерти)

Саша, спасибо,а ты вкурсе как строить второй этаж? Желательно максимально подробно

Yakov, строишь и с молотка все там есть все..) а так как нужно сначала столпики ставить а потом берете плоты не то что на море а то что нужно для 2 этажей и так далее вы уже должны понимать что нужно и так далее там сложного нет нечего и стройте под вашей фантазией)

Вначале игры попалось 3 чертежа и всё, наиграл уже часа 4 и больше чертежей нет.Плотов 20 и островов 20 уже облазил, открыл кучу ящиков и толку 0. Баг?

Невозможно передвигать предметы. Серьёзно? Вот это крайне неудобно, причём до сих пор, а сколько игра уже существует? К примеру, если я просто хочу переставить хранилище в другое место, все вещи оттуда высыпятся. Мало того, что это неудобно, так это и не реалистично. Я могу передвинуть сундук, даже набитый вещами.
Разрабы, если вы это увидите, поправьте это, я вас прошу.

Скажите мне, где взять лук в этой игре? прошол эту игру так и не понял где он берется

Contents

Уплыл плот

Довольно частое явление. К сожалению попасть назад на плот можно только после смерти. Естественно потеряв все что было у тебя в рюкзаке.

Raft плоты

Плот это основа игры в raft. В самом начале игры ваш персонаж появляется на крохотном плоту и в процессе игры по мере необходимости расширяет его. Плот периодически атакует акула, которая пытается разрушить его.

Лучший плот

Как построить лучший плот универсального рецепта нет, каждый игрок в этой игре творец, и строит свой плот на свое усмотрение и потребности.

Выживание на плоту

Стены и верхние этажи

В процессе строительства стен и потолков плот увеличивается вверх. Так довольно легко можно увеличить полезную площадь плота для установки различных предметов, при этом не увеличивая площадь основания. К тому же, установленные под крышей грядки редко атакуются чайками, да и разрушение акулой практически исключено.

Парус

В процессе игры нам рано или поздно придется маневрировать. В начале игры небольшие маневры можно сделать и веслом (изготавливается в инвентаре). Но для упрощения достаточно построить парус. Для управления парус разворачивается в нужном направлении (зависит от направления ветра).

Арматура для фундамента из стекловолокна. Преимущества и недостатки неметаллической арматуры

Пожалуй, самым значимым достоинством стеклопластиковой арматуры является ее инертность по отношению к различным агрессивным средам. Так, фундаменту, который усилен при помощи такой арматуры, не страшна соленая морская вода, а также растворы, содержащие в себе щелочные и кислотные составляющие. Не менее важными преимуществами композитных армирующих элементов являются:

• неподверженность процессам гниения, образованию и развитию коррозии;
• небольшой вес (так, один метр стеклопластиковой арматуры, имеющей диаметр 6 мм, весит всего 0,05 кг, в то время как масса метра такого же прутка, изготовленного из металла, составляет 0,395 кг);
• прозрачность для магнитных волн и радиоволн благодаря диэлектрическому материалу;
• отсутствие больших сложностей при перевозке и использовании;
• близость коэффициента теплового расширения к соответствующему показателю для бетона;
• универсальность и простота использования, позволяющие применять такую арматуру во многих сферах.

Сравнение параметров композитной и стальной арматуры

Если говорить о применении стеклопластиковой арматуры, то она, как и изделия подобного назначения из металла, используется для укрепления фундаментов, бетонных колонн, столбов, опорных конструкций другого назначения. Кроме того, такую арматуру применяют в дорожном строительстве, для укрепления промышленных полов, стен септиков, тротуаров, настилов, ограждающих конструкций и др.

Стеклопластиковой арматурой часто заменяют металлические прутки при производстве плит перекрытия и фасонных изделий из бетона. Опыт использования арматуры из композитных материалов свидетельствует о том, что она хорошо демонстрирует себя в качестве элемента укрепления фундаментов деревянных и каркасных домов.

Таблица равнопрочной замены металлической арматуры на стеклопластиковую

Если говорить о недостатках стеклопластиковой арматуры, то к ним следует отнести следующие.

• Арматура, изготовленная из стеклопластика, плохо переносит высокие температуры.
• По сравнению с металлическими изделиями, стеклопластиковая арматура значительно хуже переносит растягивающие и сжимающие нагрузки. Так, модуль упругости металлических арматурных прутков в 3,5 раза выше, чем у изделий из стеклопластика. Фундамент для крупного строительного объекта, для укрепления которого используется такая арматура, необходимо заливать очень медленно, постоянно корректируя свои действия. Если не придерживаться такой рекомендации специалистов, обладающих большим опытом использования данного материала, то бетонный каркас может «поплыть».
• При значительных нагрузках каркас из стеклопластиковой арматуры может начать выгибаться, что приводит к сколам, трещинам и другим дефектам бетонных конструкций.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/kakaya-nuzhna-armatura-dlya-fundamenta-chastnogo-doma-vidy-armatury-dlya-fundamenta

Арматура работает на сжатие или растяжение. Противостояние различным нагрузкам

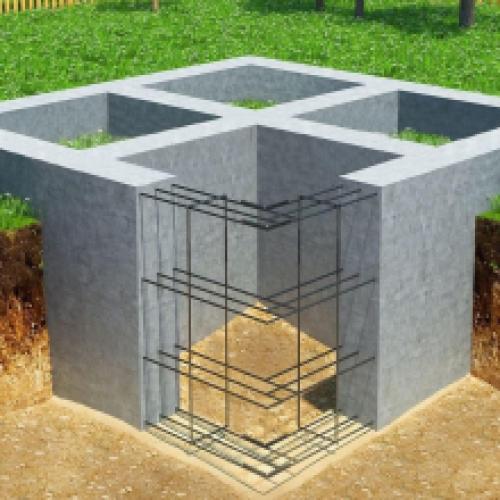

Ленточный армированный фундамент является монолитной железобетонной рамой из надежно связанных балок, которая свободно лежит на упругом основании. Почва под основой фундамента не является неподвижной монолитной платформой; чаще всего она представляет собой неоднородную структуру, на которую воздействуют, провоцируя движение, влага, грунтовые воды, влияние снежного и растительного покровов, температура воздуха и пр. На конструкцию фундамента постоянно действуют различные нагрузки, возникающие от возможных движений почвы. Если представить, как работает нагрузка на ленточном фундаменте упрощенно, то можно говорить, что на нижнюю часть действует преимущественно растяжение, а верхняя часть испытывает сжатие.

Схема устройства ленточного фундамента.

Арматура из стали может спокойно, абсолютно без разрушений, выдерживать нагрузки на растяжение в 10 раз больше, чем голый бетон. Сталь имеет свойство удлиняться без разрывов при воздействии нагрузок на растяжение от 4 до 25 мм (тогда как бетон только на 0,2-0,4 мм). Бетон же лучше переносит нагрузку на сжатие. Соединенные в одном материале, железобетоне, бетон и сталь позволяют лучше переносить комплексные нагрузки на растяжение и сжатие. Равноудаленная от нижней и верхней частей ленточного фундамента часть фактически не воспринимает нагрузки. Это говорит от том, что использование срединного слоя продольных элементов, который нередко монтируют «для большей прочности», лишено необходимости. В том случае если вы возводите заглубленный фундамент (подземную стену), то и армировать его необходимо как монолитную бетонную стену.

Бывают такие случаи в самостоятельном дачном строительстве, когда строители работают так: они проводят армирование только нижней части фундамента. Аргументируется это тем, что нагрузка от здания не позволит балке выгнуться вверх, создавая этим самым растяжение в ее верхней части, в которой можно «сэкономить». Но такие горе-строители не берут во внимание немалую подъемную силу намокающей расширяющейся почвы или же силу морозного пучения при замерзании воды в почве. Нагрузка от этих сил может стать больше нагрузки от строения, и она вызовет растяжение в верхних частях фундамента, которое повлечет за собой разрушение его структурной целостности.

При неправильном армировании ленточного фундамента может произойти его разрушение, что повлечет за собой разрушение стен и всей постройки.

Бетон работает на сжатие или растяжение. Классы бетона по прочности

Основная классификация бетона базируется именно на этой характеристике. Марка М15 отличается самой низкой прочностью, М800 наоборот самой высокой. Такая система дает возможность заранее спрогнозировать поведение той или иной марки, и выбрать материал, который будет полностью соответствовать расчетным нагрузкам.

Например, легкие ограждения и теплоизоляционные перегородки могут выполняться из марок М15-М50, М100-150 оптимальны для укладки монолитных оснований, а для ответственных ЖБ сооружений используют бетон не ниже М300.

Сегодня широко применяется также классификация бетона по прочности на сжатие В1 – В22. Различаются эти системы тем, что марки бетона рассчитываются по среднему, а классы по гарантированному фактическому значению прочности. Разрабатывая инженерно-проектную документацию, специалисты, как правило, оперируют понятием классов В. Среди строителей и в быту более понятной и привычной считается система марок.

Легко разобраться в соотношениях марок и классов можно, воспользовавшись следующей таблицой "Соотношение прочности бетона, соответствующих марок и классов по прочности на сжатие":

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/rabota-armatury-v-betone-kak-rabotaet-armirovanie-v-betone

Арматура для фундамента диаметр. На примере ленточного фундамента.

Сегодня мы поговорим о малоэтажном строительстве, до двух этажей.

На просторах стран бывшего Советского Союза, многие люди вообще задавались о . Но мы говорим о строительстве по правилам, а они гласят примерно так:

Согласно правилам по проектированию и строительству (СНиП 52-01-2003), минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты.

Это значит, что если вы решили залить фундамент шириной 50 см. и высотой (сумма расстояний над уровнем земли и ниже этого уровня), к примеру 100 см., то общая площадь поперечного среза будет равна 50 см. * 100 см. = 5.000 см2. Теперь необходимо вычислить этот самый 0,1% от вычисленной площади, что составит 5000 см2 * 0,1% (или просто разделить на 1000) = 5 см2 . То есть общее сечение продольной арматуры должно составлять не менее 5 см2! А если немного больше - лучше .

Существуют несколько способов укладки арматуры при обустройстве ленточного фундамента, но мы поговорим о следующих:

Помните! Площадь сечения арматуры не должна быть меньше, чем 0,1% от площади поперечного среза фундамента!

Помните! Площадь сечения арматуры не должна быть меньше, чем 0,1% от площади поперечного среза фундамента!

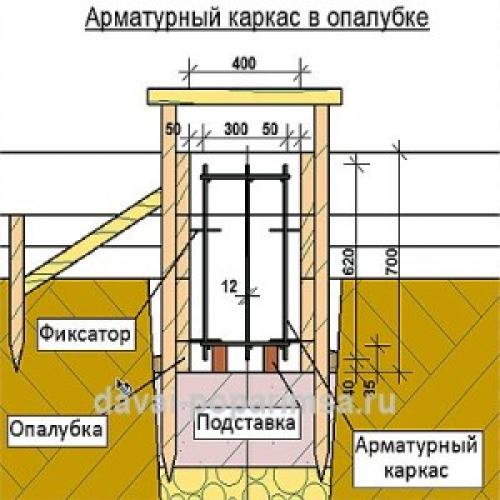

Итак, с сечением мы разобрались, а теперь поговорим о количестве прутов арматуры и как они должны быть расположены.

Самая распространённая и общедоступная арматура, которую можно приобрести на любом строительном рынке, это арматура диаметром 12 мм. площадь поперечного сечения которой составит: S=πr2 или 3.14 * (6 мм. * 6 мм.) = 3.14 * 36 = 113,04 мм2 или 1.13 см2. Из этого получается, что для того, чтобы выдержать минимальное правило армировки в 0,1%, то необходимые 5 см2 делим на 1.13 см2 = 4.42 прута продольных прутов, необходимо для устройства данного фундамента.

Тут сразу не сходится то, что 4.42 прута мы никак не сможем добавить. В таком случае необходимо воспользоваться схемой армировки 6 прутами (рисунок 2), либо увеличивать сечение арматуры до 14 мм. Кстати, данная арматура также общедоступна.

• !!! Если вы строите кирпичный дом, который конечно же будет иметь больший вес чем деревянный дом или дом из газобетона, то рекомендуем умножать эти минимальные нормативы как минимум на два. То есть в данном конкретном примере, для фундамента кирпичного дома нужно будет использовать 6 прутов (3 внизу и 3 вверху) 16 мм. арматуры. Мы уже посчитали.

Как показывает практика, целесообразнее всего использовать так называемые П-ки - кусок арматуры 150 см., согнутый в виде буквы П.

Как показывает практика, целесообразнее всего использовать так называемые П-ки - кусок арматуры 150 см., согнутый в виде буквы П.

Такие же схемы используются при устройстве фундаментов с 6-ю и 8-ю прутами продольной арматуры.

Хомуты . В малоэтажном строительстве хомуты выполняют в основном из катанки диаметром 8 мм. или арматуры диаметром 8-10 мм. Их функция состоит в том, чтобы при заливке конструкции бетоном не разошлась основная часть рабочей продольной арматуры. Также хомуты обеспечивают вертикальную жёсткость конструкции, но этот показатель не критичен, так как любые железобетонные конструкции прежде всего рассчитываются, учитывая главное свойство бетона - прочность на сжатие. Выполняются хомуты через 40-80 см. Но чем чаще, тем лучше, но шаг менее 20 см. не рекомендуется.

Защитный слой бетона . Так называют те сантиметры бетона, которые появятся между арматурой и внешней стороной конструкции. Для фундамента это 5-7 см. То есть зазор между арматурой и опалубкой должен составлять 5-7 см . и этот бетон не несёт большой несущей функции, этот слой призван защитить арматуру находящуюся в фундаменте от влаги и последующей возможной коррозии.

Вяжем или варим? Ответ однозначный - вяжем! Проволока диаметром 1,5-2 мм в два слоя и вязальный крючок для бетонщика. Вяжем в двух местах пересечения арматуры, то есть примерно в начале и примерно в конце нахлеста связываемых прутьев.
