При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».
В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.
Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.
Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:
- Собранный нижний пояс укладывают на подпорки.
- Устанавливают поперечные прутки.
- Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.
Как рассчитать диаметр арматуры
При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.
Арматурная сетка для плиты. Основные ошибки монтажа
При выполнении усиления плитной фундаментной основы схема армирования составляется в строгом соответствии с технологиями.
Предлагаем ознакомиться Как сделать фундамент из покрышек для бани своими руками: схема,
Если возникает необходимость, данная схема может предполагать неравномерное распределение стержней. Места, в которых намечается установка несущих межкомнатных перегородок и колонн (зоны продавливаний), подлежат дополнительному усилению.
Арматура закладывается одним слоем, если толщина плиты не превышает пятнадцати сантиметров. В остальных случаях рекомендуется устраивать арматурный каркас.
Расчеты под плитно-свайный фундамент выполняются отдельно, при этом учитывается расположение свайных опор и материал, из которого они изготавливаются. В каждом из случаев армирования плит чертеж составляется по предварительным расчетным данным.
Параметры плит
Чаще всего арматура укладывается двумя рядами, совместные действия которых обеспечиваются вертикальными стержнями. Отступ между стержнями должен быть равен шагу основной металлической конструкции. Армирование на торцах плиты выполняется хомутами П-образной формы, минимальная длина их равняется двум параметрам толщины основы.
Стержневой обвязкой должны быть охвачены все ряды, чтобы обеспечивалась надежность восприятия крутящего момента на краях фундамента, и была возможность анкеровать концы продольных стержней.
Зоны продавливаний
В опорных точках вертикальных конструкций выполняется раскладка прутков с уменьшенным шагом армирования. Если по всей ширине фундаментной плиты стержни выкладываются с шагом в двадцать сантиметров, то в местах размещения перегородок рекомендуется это расстояние сократить до десяти. Это позволит предупредить появление трещин и продавливаний.
При армировании монолитного фундамента следует выполнять совместную обвязку каркасных элементов плит и стен. При бетонировании основания необходимо оставлять части вертикально размещенных стержней, в дальнейшем выполняющих роль связующих звеньев. Такие концы запускаются в основу, края загибаются на уровне двух размеров высоты плиты, затем выполняется привязка к главному каркасу.
Для обеспечения фундамента нужными свойствами, защиты его от разрушений необходимо строго выдерживать технологию армирования. Как правило, малоопытные строители допускают типовые ошибки:
на залитый бетонный раствор не натягивают полиэтиленовый материал. Цементное молочко вытекает, на поверхности появляются трещины;
- засыпав подушку из песка и щебня, многие пренебрегают ее утрамбовкой. Фундаментная основа дает усадку, образуются трещины;
- на установленной опалубке не проводится заделка щелей, через которые протекает растворная смесь, что влечет за собой появление неровностей;
- плохая изоляция плиты от поверхности почвы приведет к преждевременному разрушению фундаментной основы, а восстановительные работы обойдутся достаточно дорого;
- ошибкой является применение в качестве спейсеров камней;
- арматурные прутья во время монтажных работ фиксируются в почвенном слое, металл подвергается коррозии и быстро разрушается;
- перед устройством фундамента не насыпается подушка из песчано-щебневой смеси, от чего показатель прочности плиты снижается. Еще одна характерная ошибка – для устройства подушки используют только щебенку, а ведь минимальный процент содержания песка в подушке под фундаментную плиту перед ее армированием должен быть в пределах сорока;
- шаг размещения стержней сетки превышает допустимый максимальный предел в сорок сантиметров, или вовсе не соответствует расчетным данным по нагрузочным воздействиям;
- со стороны арматурных торцов нет защитного слоя из бетонного раствора, и металл раньше времени подвергается коррозии;
- под установкой стен и колонн нет вертикальных арматурных стержней, и нагрузочные усилия распределяются неравномерно.
Как вязать арматуру под бетон. Типы арматуры
Производители предлагают арматуру, которую можно разделить по:
- Материалу изготовления. Стальная арматура — классический, проверенный временем вариант; подразделяется на 6 классов по прочности, ее можно гнуть и сваривать. Композитная арматура содержит углеродные, базальтовые, стеклянные или арамидные волокна. Она более легкая, дешевая, не подвержена коррозии, не сгибается и не подлежит сварке.
- Профилю. Арматура с гладким профилем чаще используется в качестве соединительных перемычек. Арматура с периодическим профилем имеет рельефную поверхность, которая улучшает сцепление с бетоном.
Материалы для соединения
Вязка арматуры под ленточный фундамент, схема которой может меняться, производится с использованием:
- Вязальной проволоки. Надежная и распространенная технология соединения при помощи узла. Существуют разные схемы вязки.
- Резьбовых и обжимных муфт (в местах механических стыков).
- Металлических скрепок. Элементы арматуры соединяются без вязки узла.
- Пластиковых хомутов и клипс (фиксаторов). Пластмассовые изделия обеспечивают простой и быстрый монтаж, устойчивы к коррозии. Их использование одобрено не всеми профессионалами.
- Сварки. Процесс отличается быстротой, но сварные швы образовывают жесткое соединение, по плотности отличаются от основного металла и подвержены коррозии. При изменении нагрузки они лопаются и уменьшают прочность фундамента. Способ подходит для соединения стержней больших диаметров (на промышленных объектах); для получения качественного шва нужен сварщик высокой квалификации.
Как заливается фундамент: плитный и ленточный – особенности технологии и этапы работ
Типы инструмента для вязки арматуры
Вязка арматуры для ленточного фундамента считается практичнее сварки: прочность в узлах не снижается, не нужен квалифицированный сварщик, работа проходит прямо в опалубке (или рядом). Пространственный каркас из арматуры можно собирать как вручную (что нелегко делать руками в перчатках), так и с помощью инструмента. Для вязки используют:
- Вязальный пистолет. Самый быстрый способ. Пистолетом неудобно пользоваться в труднодоступных местах; к тому же он расходует много проволоки. Его главный недостаток — цена. Модели ведущих производителей стоят порядка 30000 руб., китайского пистолета хватит на 1 фундамент.
- Крючок для вязки. Похож на изогнутый и обточенный гвоздь с рукоятью вместо шляпки. Его нередко используют как насадку, зажимая в патроне шуруповерта. Промышленность выпускает винтовые крючки — эффективные в работе, но замедляющие процесс вязки (оставляют длинные хвосты).
- Народные средства. Если объем работ небольшой и инструментом не запаслись, используют плоскогубцы или изготавливают крючок из подходящего гвоздя. Качественный результат невозможно получить, используя самоделку; такой подход неизменно скажется на прочности конструкции.
Требования к параметрам арматурного каркаса
Стержни, составляющие конструкцию, различаются по назначению:
- Рабочая арматура. Так называются продольные горизонтальные прутья, размещаемые вдоль ленты фундамента.
- Хомуты. Делятся на поперечные горизонтальные и вертикальные, связывают каркас в единое целое.
Арматурный каркас фундамента в частном строительстве часто имеет параметры:
- Арматура. Металлическая или композитная, сечением 11-14 мм (для небольшой хозяйственной постройки), с периодическим профилем и сечением 12-18 мм (для армирования фундамента ленточного типа).
Шаг вязки арматуры. Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

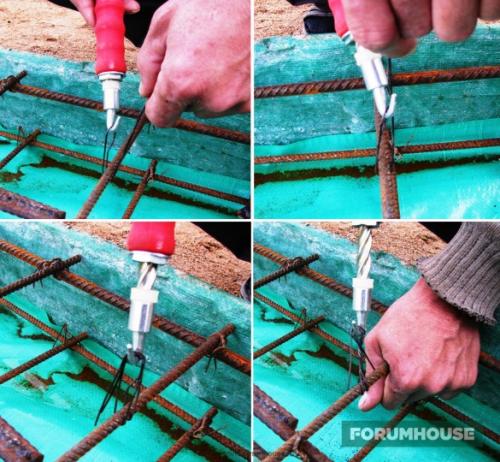

Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.
Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.
Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.
Шериф Пользователь FORUMHOUSE
На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.
Fgh Пользователь FORUMHOUSE
Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.
Дакс Пользователь FORUMHOUSE
А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

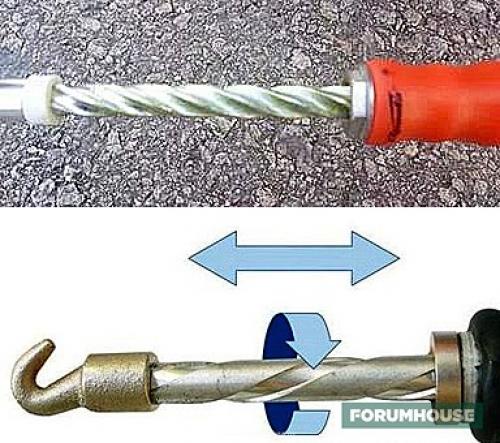

Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.
Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.
Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

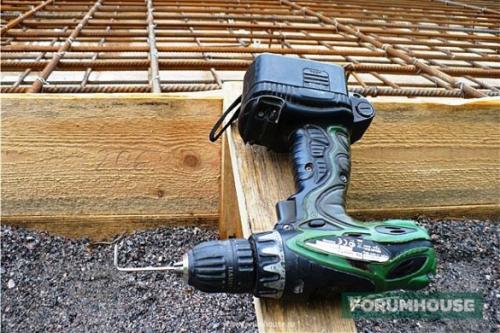

Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.
Мнения по поводу эффективности такого «автомата» тоже разделились.
Комиссарова Участница FORUMHOUSE

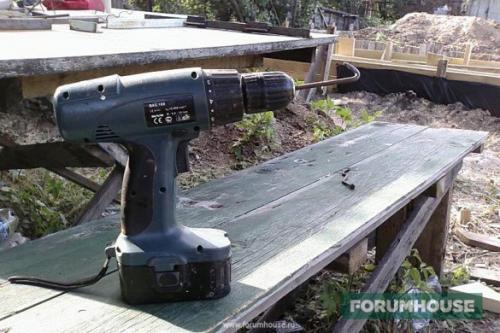

Я самостоятельно вязала арматуру при помощи шуруповёрта с шестигранником «четвёркой», вставленным в патрон. Очень понравилось. Удобно, и скорость высокая.
По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.
Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

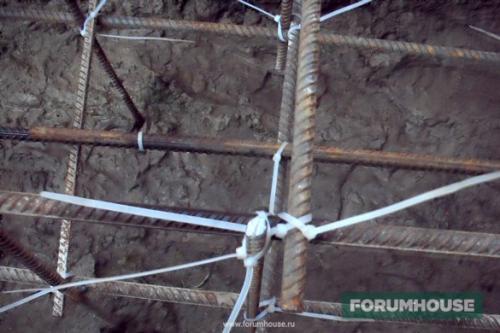

Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.
rual Участник FORUMHOUSE

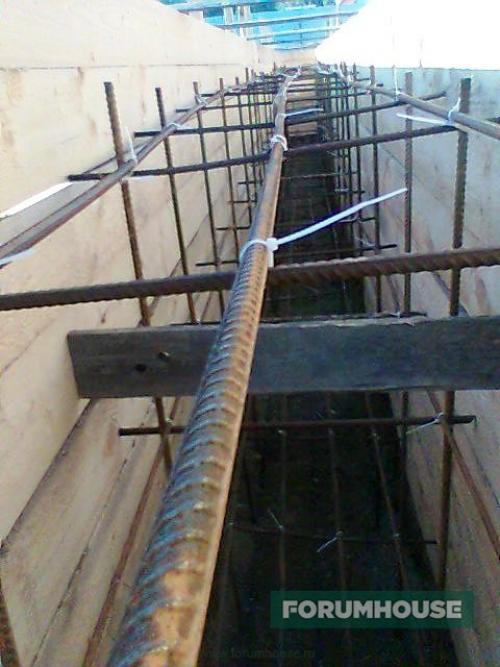

Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.
По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.
Plastilin Участник FORUMHOUSE
Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где - нет.
Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.
При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:
- Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера - очень слабые.
- Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
- Для связывания 2-3 прутков берём стяжку длиной 20 см.
Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.
68RUS Пользователь FORUMHOUSE

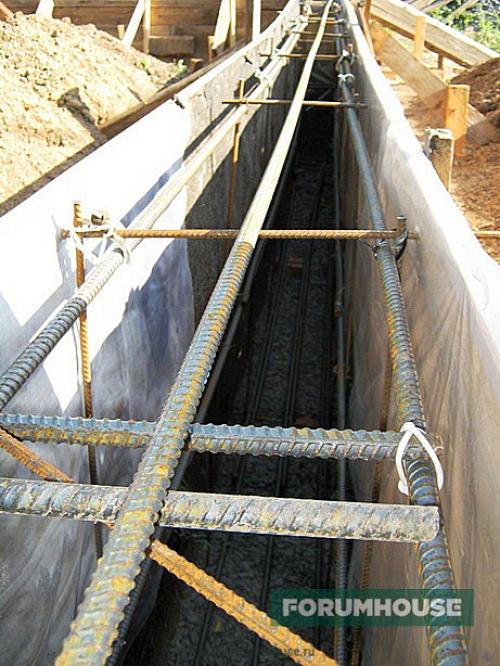

Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.
В нашей статье описываются нюансы строительства свайно-ростверкового фундамента .
Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать. Поэтому сначала думаем, а потом делаем.
Вязка арматуры пластиковыми хомутами, в первую очередь, оправдана при сравнительно небольших объёмах работ: при бетонировании таких конструкций, как ленточные фундаменты небольшого сечения, сваи, армопояса, перемычки, ростверки и т.д.
Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.
Также помним, что задача стяжек и вязальной проволоки — обеспечение заданной геометрии арматурного каркаса при заливке бетона . В дальнейшем (после застывания раствора) стяжки и проволочные узлы в работе конструкции не участвуют.
