Правильное армирование ленточного фундамента. Установка опалубки своими руками
Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.
ШАГ 1 : выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.
ШАГ 2 : подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома , нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.
ШАГ 3 : имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.
Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.
Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.
Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.
Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз.
Армирование фундамента в один ряд. Этапы работ по обустройству арматурного каркаса
Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.
Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.
Вбитые в землю анкера, на которые крепится каркас
К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
Все соединения арматуры скручиваются вязальной проволокой.
В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.
Ленточный фундамент. Как выбирать материалы для ленточного фундамента
Есть ряд документов, которые строго регламентируют выбор бетона, бетонных блоков и арматуры для ленточного фундамента. Например, ГОСТ 13579-78 определяет, какими должны быть бетонные блоки под сборную конструкцию. В нем есть таблицы, определяющие линейные размеры блоков. Так, ФБС могут быть размером:
- 2380 х 300/400/500/600 х 580 мм;
- 1180 х 400/500/600 х 280/580 мм;
- 880 х 300/400/500/600 х 580 мм.
Согласно этому ГОСТу, по длине отклонения от этих размеров должны быть не больше 13 мм, по ширине и высоте — не больше 8 мм. А отклонение от прямолинейности профиля поверхности блока не должно превышать 3 мм на всю длину и ширину блока.
Каждый тип блоков имеет условное обозначение: в нем указываются его линейные размеры в дециметрах (округленно), вид бетона (Т — тяжелый, П — на пористых заполнителях, С — силикатный) и, собственно, по какому ГОСТу он изготовлен. Например, блок ФБС длиной 2380 мм, шириной 500 мм и высотой 580 мм будет обозначаться так: ФБС24.5.6-Т ГОСТ 13579-78.
Есть отдельные технические стандарты о том, каким образом бетонные блоки должны проверяться на прочность, на морозостойкость, на водонепроницаемость — словом, если они изготовлены по ГОСТу, то их качество не должно вызывать сомнений. В главе 5 ГОСТа 13015-2012 на «Изделия бетонные и железобетонные для строительства», помимо тонны другой полезной информации, прописаны требования к их внешнему виду — и в соответствии с этими требованиями, например, на поверхности блоков не должно быть трещин, обнажений арматуры, сколов и жировых пятен.
Игорь Суслов предупреждает:
— Правда, есть во всей этой красоте одно «но»: проверить «вручную», из какого бетона созданы блоки, каковы их реальные характеристики и действительно ли они подходят под ваше строительство, практически невозможно. Поэтому покупать блоки нужно только на крупных заводах ЖБИ, которые работают давно, требуйте сертификат на продукцию. Изучайте отзывы на профильных сайтах, спрашивайте совета у строителей. Ни в коем случае не «ведитесь» на подозрительно низкую цену. Дело в том, что в последнее время появляется все больше так называемых «гаражных» производств, на которых делают подобные изделия. Одна из самых «невинных» проблем, которые с ними могут возникнуть, — сильные нарушения геометрии. А в соответствии с ГОСТом, изготовитель должен обеспечить гарантию на фундаментные блоки (если они хранились и перевозились по всем правилам).
То же могу сказать и про бетон (если ваш фундамент будет монолитным). Соглашаться на баснословную дешевизну не стоит — или вам на площадку, что называется, одна вода приедет, или его капитально недовесят (вы же не сможете проконтролировать точный вес бетона в бетономешалке), либо привезут более дешевую марку, которую вы точно не отличите на глаз от нужной. В идеале, конечно, делать как в советские времена — замешивать бетон на площадке из цемента, песка, щебня. Но сейчас большинство обходится тем, что покупает товарный бетон на заводах ЖБИ. Так что производителю вы должны доверять.
Армирование ленточного фундамента под дом из газобетона. Выбор фундамента
Фундаменты бывают разные.
При выборе его стоит учитывать предназначение:
- Фундамент под дом из газобетона обязательно должен обеспечить жесткость основанию дома;
- Также он распределяет равномерно нагрузку дома, крыши, кровельного покрытия и т.п.
- Не допускать деформирования дома.
Типы фундаментов
| Плитный
Плитный фундамент | Считается одним из самых прочных фундаментов. Равномерно распределяет нагрузку с двух сторон. Предотвращает давление со стороны почвы. Во времена стойких морозов плиты не разрушаются. | При присутствии пучинистости грунта рекомендуется использовать данный вид основания. |
| Ленточный
Ленточный фундамент | Если сравнивать ленточный с монолитным, то это как сравнивать небо с землей. На ленту уходит гораздо меньше денежных средств, но стоит соблюдать ряд значительных требований к основанию. Требуется повышенное внимание, чтобы оно было прочным и стойким. | Данный вид используется исключительно на участке с простым грунтом, либо пучинистым. |
| Кирпичный
Кирпичный фундамент | При наличии на участке простого грунта хорошим выбором будет использование кирпичного фундамента. Особенность его состоит в том, что исключая создания опалубки и не применяя работ с бетонными покрытиями, возможно придать абсолютно любую форму. Ну а также кирпичную кладку знает практически каждый человек. | Кирпичный вариант исполнения рекомендуется использовать исключительно на простом грунте. |
| Столбчатый
Столбчатый фундамент | Считается, что данный вид самый дешевый. Но по причине перепадов высоты, а также при возможности деформации грунта этот вид фундамента рекомендуют не использовать. Также при использовании его нельзя строить подвальные помещения и гаражи. Дренажная система, цоколь и опалубка должны быть под постоянным вниманием, чтобы ограничить основание от попадания лишней влаги. | Столбчатый фундамент рекомендуется использовать исключительно на простом грунте. |
| Свайный
Свайный фундамент | Свайным фундамент схож со столбчатым. Различие состоит в том, что в диаметре сваи намного меньше, но зато больше в длину. Использование этого варианта является одним из самых экономичных. Хотя и цена при установке мала, но в то же время сам фундамент является качественным. Устанавливать сваи – это занятие не простое, но сделав это качественно, человек получит крепкий и надежный фундамент. Из-за использования винтовых свай, он иногда называют винтовой. Такое определение широко распространено в сфере строительства. | Свайное основание для дома из газобетона используется на всех видах грунта. Чаще всего этот метод используют в случаях, когда грунт на участке неровный, ведь при правильной установке свайного фундамента это не отразится на доме. |
Правильное армирование ленточного фундамента снип. Правильное армирование углов ленточного фундамента
Угловые участки ленточного фундамента – зоны концентрации разнородных напряжений. Две сходящиеся под углом «балки» монолитной конструкции могут иметь в этой зоне нагрузки противоположного направления. Кроме того может быть разная по величине нагрузка от разных стен. На угол могут действовать напряжения растяжения от одной стены и сжатия от другой. Разнородные напряжения должна выдерживать каркасная конструкция угла. Для этого должно быть обеспечено сопряжение каркасов.
Поэтому армирование производится усилением арматурного каркаса как минимум в 2 раза. Для этого поступают следующим образом:
- арматурный продольный стержень первого каркаса, являющийся внутренним по отношению к наружной части фундамента пропускается вперед и загибается под прямым углом, так, чтобы отогнутая длина была не менее 50 диаметров стержня;
- стержень передвигается, пока он не примкнет к наружному стержню перпендикулярного второго арматурного каркаса, образуется первый нахлест;
- наружный стержень перпендикулярного второго каркаса тоже сгибается и подводится к наружному стержню первого каркаса, образуется второй нахлест;
- внутренний стержень второго каркаса сгибается, сгиб передвигается к наружному стержню первого каркаса и прикладывается ко второму нахлесту;
- первый и второй нахлесты и перекрест внутренних стержней перевязываются проволокой или свариваются, обвязываются (свариваются) и вертикальные и горизонтальные поперечные стержни.
Как вариант – наружные стержни не сгибаются, а гнется кусок арматуры в виде Г-образного хомута, оба конца которого перевязываются с обоими наружными стержнями.
Для стыковки балок для несущих внутренних стен с наружными балками вязку делают так, как указано на рисунках.
Идея та же, что и при армировании в углах – перевязка или сварка внутренних стержней с наружными или с добавочными элементами в виде Г- или П-образных элементов или петель из арматуры. Ни в коем случае не делать простое пересечение стержней.
Шаг хомутов в ленточном фундаменте. Схемы армирования ленточного фундамента
Арматура представляет собой стальной стержень гладкого или ребристого профиля. Наиболее часто используемые диаметры от 6 до32 мм.
В процессе эксплуатации фундамент постоянно подвергается различным нагрузкам, например, от веса самого дома или различных движений грунта, в то числе, из-за сил морозного пучения. Если рассматривать упрощенно, то нижняя часть ленты фундамента испытывает преимущественно нагрузку на растяжение, а верхняя часть – нагрузку на сжатие.
Поскольку устойчивость бетона к сжатию в 50 раз выше, чем к растяжению, а
стальная арматура, наоборот, способна воспринимать большие нагрузки на растяжение, можно сделать вывод, что необходимо армирование нижней части ленточного фундамента. В то же время необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента.
Поэтому необходимо армирование нижней и верхней части ленточного фундамента. По сути, бетон с помощью армирования превращают в новый материал – железобетон, который способен выдерживать растягивающие и сжимающие нагрузки. Армировать же среднюю часть ленточного фундамента не имеет смысла, так как она практически не испытывает нагрузок.

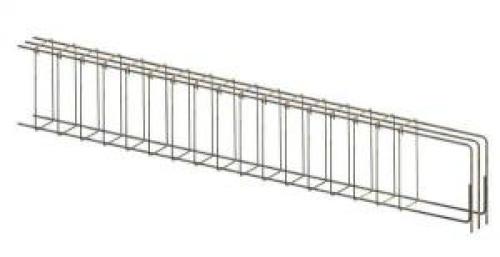

На рисунке показана примерная схема армирования ленточного фундамента.
Продольные ярусы арматуры располагаются в верхней и нижней части фундамента, так как совместно с бетоном воспринимают основные нагрузки сжатия и растяжения, действующие вдоль продольной оси фундамента. При необходимости, если это потребуется при расчете, можно установить дополнительные ярусы. В качестве продольной используется арматура класса А III , которая представляет собой круглые профили, диаметром обычно от 10 до16 мм, с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии.
Если высота фундамента более 15 см необходимо устанавливать вертикальную поперечную арматуру, в качестве которой используют преимущественно гладкие стержни класса А I диаметром 6 –8 мм.
Поперечная арматура при армировании ленточного фундамента устанавливается исходя из расчета нагрузок, действующих вдоль поперечной оси фундамента. Установка поперечной арматуры ограничивает развитие трещин в бетоне и закрепляет рабочие продольные стержни в проектном положении. Поперечную арматуру лучше гнуть в рамки и устанавливать продольную арматуру внутри этих рамок.
Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:
7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.
Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.
7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.
7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.
Также при армировании ленточного фундамента следует помнить, арматура должна отстоять от краев опалубки и верхнего уровня заливки бетона на 5-8 см.

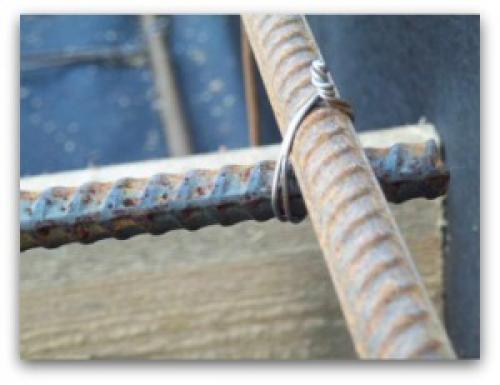

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.
Схемы армирования углов и примыканий ленточного фундамента
Для армирования углов и примыканий арматуру класса А III требуется гнуть. Не допускается армирование углов простым перекрестием арматуры, если армирование углов фундамента ведется отдельными стержнями продольной арматуры.
Монолитный фундамент должен представлять собой единую жесткую пространственную раму, а это возможно только при правильном армировании углов и примыканий фундамента.
