Вяжем арматуру своими руками. Инструменты для вязки арматуры

Вяжем арматуру своими руками. Инструменты для вязки арматуры

Конечно, вязать проволоку можно и руками, но процесс будет более простым, быстрым и эффективным, если использовать для этого специальные инструменты. Так, можно использовать крючок для вязки арматуры : таких полно в строительных магазинах, и приобрести их не проблема. Найти можно как самые обычные модели, так и винтовые и полуавтоматические крючки: они хоть и облегчают работу, но все же требуют приложения физической силы, пусть не на вращение крючка, а на дергание инструмента. Многие профессионалы говорят, что магазинные крючки не всегда удобны, они короткие, да и быстро ржавеют, поэтому советуют изготовить подобный инструмент для себя самостоятельно: в итоге можно и сэкономить, и сделать будущий процесс вязки более удобным. Для этого может понадобиться отрезок рифленой арматуры, а в ручку можно вмонтировать подшипник, чтобы работать было проще. Для этих целей подойдет и гвоздь, который можно использовать в качестве насадки для шуруповерта .

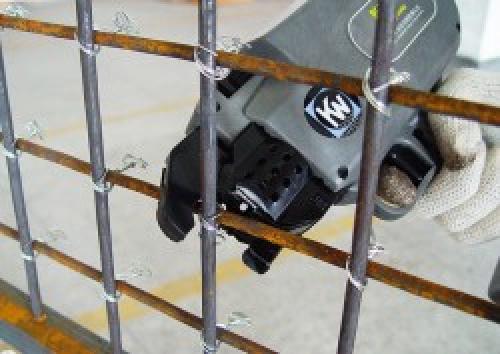

Альтернатива крючкам и всем самодельным изделиям – пистолет для вязки арматуры . Это устройство, которое значительно упрощает и автоматизирует весь процесс и станет просто незаменимым, когда речь идет о масштабном строительстве. Прибор сам закручивает проволоку с необходимой силой и до определенной степени за рекордное время – 0,8 с. К тому же, такие устройства немного весят, поэтому вторая рука может быть свободна, ею можно придерживать крепление. В зависимости от диаметра арматуры выбирается определенная модель пистолета, а современный ассортимент позволяет подобрать технику под любой диаметр стальных стержней. Ввиду дороговизны данного аппарата покупать его есть смысл только крупным строительным компаниям.

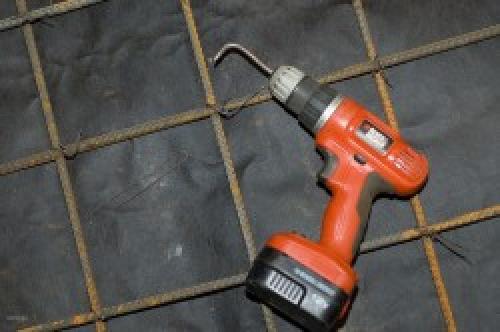

В домашних условиях можно создать альтернативу пистолету для вязки арматуры и переоборудовать для этого обычный шуруповерт: дрель не подойдет из-за более высокой скорости вращения. В патрон инструмента вставляют некое подобие вязального крючка, который можно сделать самостоятельно из проволоки с сечением 4 мм, толстого обрубаного гвоздя, куска электрода и т.д. Вращать своими руками уже ничего не придется – нужно просто нажимать на кнопку и крепко держать инструмент.

С пистолетом вязка арматуры проходит в 5-7 раз быстрее, нежели с использованием крючка, но и этот способ имеет свои минусы. Он очень плохо подходит для труднодоступных мест, расходует больше проволоки и нуждается в регулярном перезаряде аккумулятора или присоединению к электрической сети.

Как вязать арматуру шуруповертом. Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

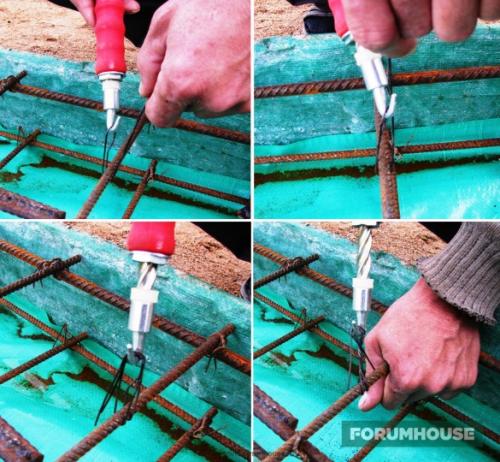

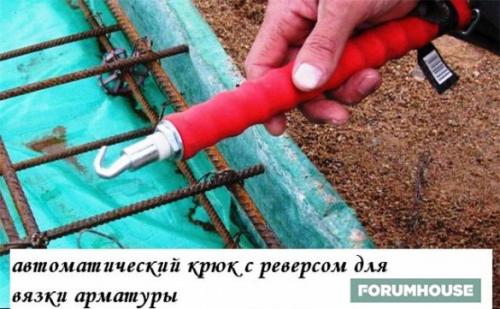

Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.

Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.

Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.

Шериф Пользователь FORUMHOUSE

На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.

Fgh Пользователь FORUMHOUSE

Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.

Дакс Пользователь FORUMHOUSE

А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.

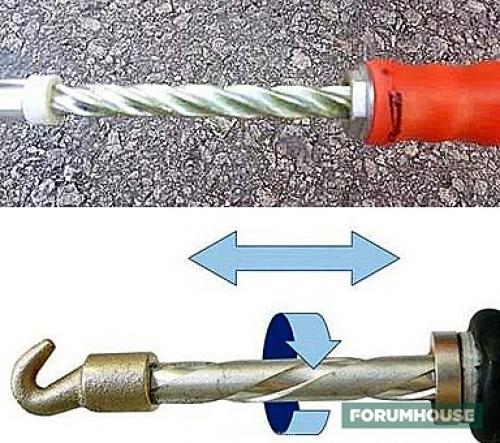

Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.

Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

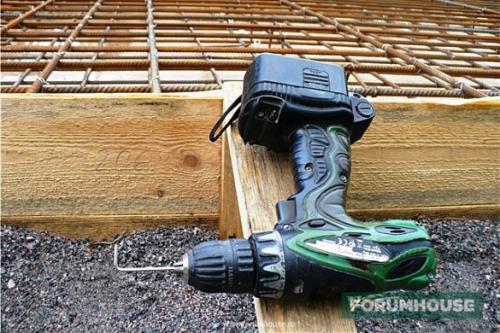

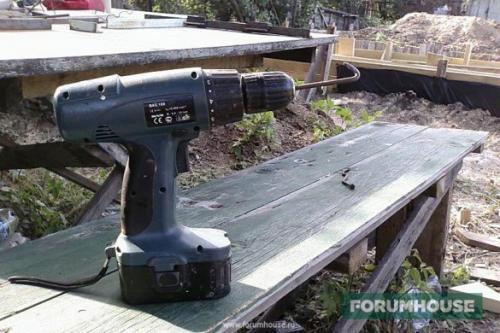

Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.

Мнения по поводу эффективности такого «автомата» тоже разделились.

Комиссарова Участница FORUMHOUSE

Я самостоятельно вязала арматуру при помощи шуруповёрта с шестигранником «четвёркой», вставленным в патрон. Очень понравилось. Удобно, и скорость высокая.

По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.

Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

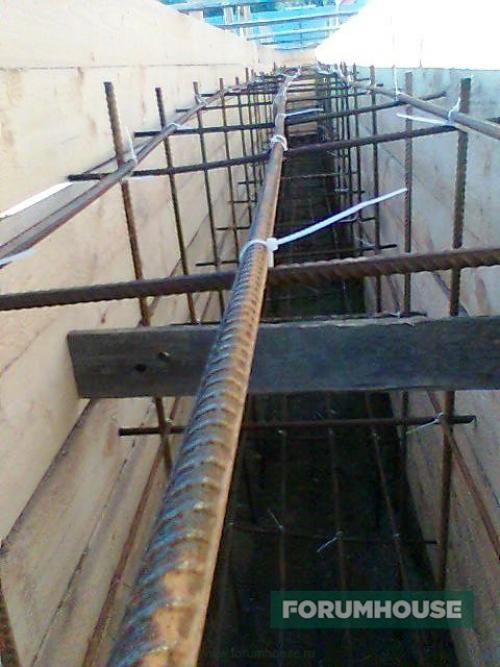

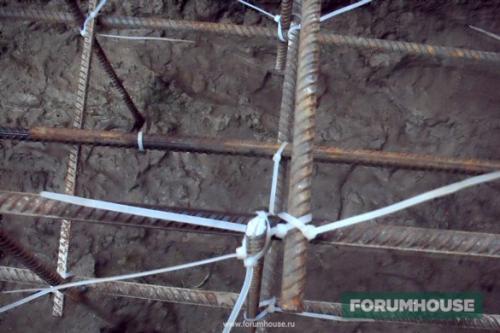

Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.

rual Участник FORUMHOUSE

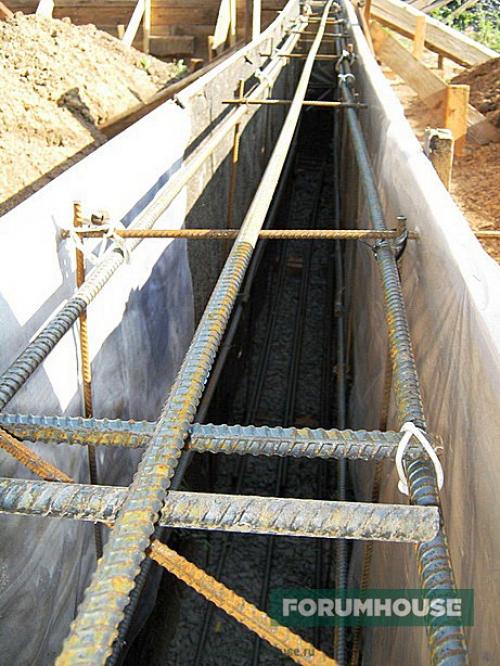

Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.

По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.

Plastilin Участник FORUMHOUSE

Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где - нет.

Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.

При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:

• Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера - очень слабые.
• Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
• Для связывания 2-3 прутков берём стяжку длиной 20 см.

Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.

68RUS Пользователь FORUMHOUSE

Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.

В нашей статье описываются нюансы строительства свайно-ростверкового фундамента .

Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать. Поэтому сначала думаем, а потом делаем.

Вязка арматуры пластиковыми хомутами, в первую очередь, оправдана при сравнительно небольших объёмах работ: при бетонировании таких конструкций, как ленточные фундаменты небольшого сечения, сваи, армопояса, перемычки, ростверки и т.д.

Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.

Также помним, что задача стяжек и вязальной проволоки — обеспечение заданной геометрии арматурного каркаса при заливке бетона . В дальнейшем (после застывания раствора) стяжки и проволочные узлы в работе конструкции не участвуют.

Как вязать арматуру под плиту. Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

1. Ручная вязка стальным крючком и кусачками.
2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

1. Расчет суммарных нагрузок на фундамент.
2. Разработка чертежа и рабочего эскиза армокаркаса.
3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
5. Подготовка инструментов для вязания.

Для армокаркаса плитного фундамента используют рифленые стержни диаметром 10–14 мм. Создание чертежа лучше доверить специалистам, которые учтут нагрузки и предусмотрят усиление важных участков с учетом процента армирования и прочности бетона.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
3. Сгибают заготовки по центру.
4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
5. В сформированную петлю продевают крючок.
6. Втягивают концы проволоки в петлю.
7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Выполняя затяжку, мастер должен контролировать усилие, чтобы не допустить обрыв проволоки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/kak-pravilno-vyazat-armaturu-dlya-fundamenta-shema-kak-vyazat-armaturu-dlya-fundamenta

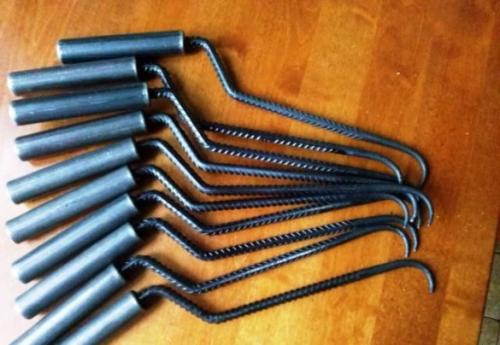

Крючок для вязки арматуры на подшипниках. Как сделать самодельный крючок для вязки арматуры

Итак:

1. Крючок можно сделать самостоятельно или купить готовый. Цена вопроса — 150-200 рублей. Плюсы покупного: стальное «тело» крючка свободно вращается в рукоятке, что значительно укоряет работу.

Существуют модели крючков с подшипниками, но они значительно дороже обычного крючка на втулке.

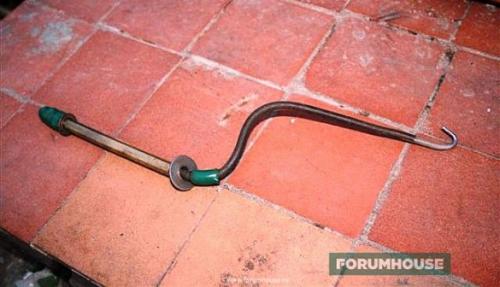

Плюсы самодельного крючка — сделать его можно за 10-15 минут из того, что есть под рукой. Например, крючок для вязки арматуры делают из гвоздя на «150», электрода, арматуры диаметром 8 мм, держателя малярного валика, у которого отпиливается валик, рукоятки мастерка и т.д.

Вариантов множество. Всё зависит от фантазии и наличия завалявшихся в хозяйстве «ненужный» вещей.

Freedom-V Пользователь FORUMHOUSE

Я сделал самодельный крючок для вязки арматуры из стального прутка. Один конец обточил на конус на точиле и согнул пруток в двух местах. Вместо рукоятки можно поставить обрезок трубки, так удобнее работать, и перчатка не наматывается на приспособление.

Ещё один вариант самодельного крючка предлагает участник портала с ником аlexdomm. Для этого берём старые вилы (если они, конечно, есть в хозяйстве) и отрезаем один штырь. Далее берём трубу диаметром 16 мм, загоняем в неё штырь и расклёпываем/привариваем конец. Рабочую часть заостряем на наждачном круге или при помощи «болгарки».

Т.к. для изготовления вил используется закалённая сталь, таким крючком можно крутить проволоку «тройку», и крючок не разогнётся.

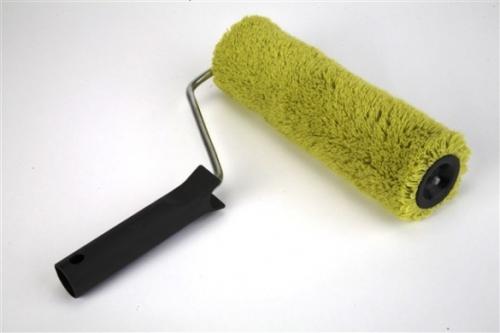

СпехПервый для изготовления самодельного крючка использовал малярный валик, от которого отрезал всё «ненужное».

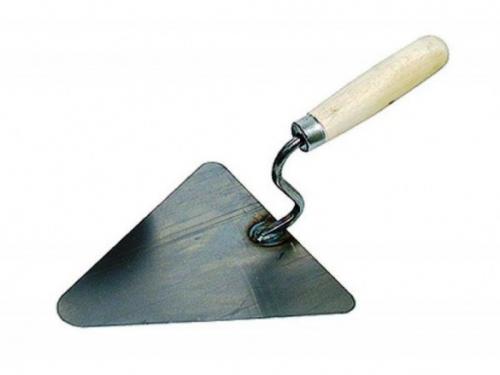

Ещё один вариант — сделать крючок из сломанного или ненужного мастерка.

Принцип тот же — отламываем или отрезаем лопатку и обтачиваем рабочую часть крючка на конус.

alex30rus Пользователь FORUMHOUSE

Крючок я сделал из гладкой арматуры «восьмёрки». Чтобы крючок быстро вынимался из петли, обязательно затачиваем его на конус. «Тело» крючка изгибаем под углом в 20 градусов. Так увеличивается скорость вращения. На ручку для удобства можно надеть кусок шланга.

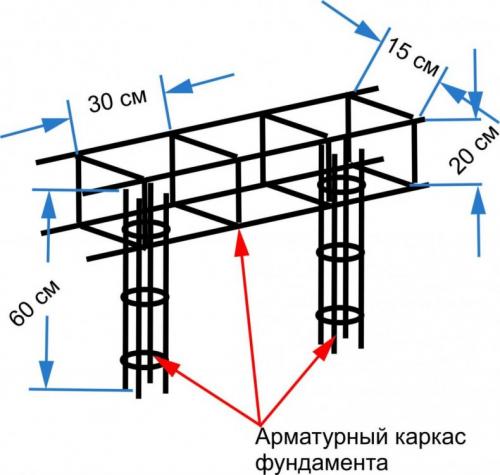

Как вязать арматуру под бетон. Вязка арматуры для фундамента — способы, схемы, нормы и правила для начинающих, как быстро вязать арматуру

От качества фундамента зависит прочность здания. Он принимает на себя вес стен, кровли и противодействует силам пучения грунта. Бетонное основание легко справляется с силой сжатия, но слабо сопротивляется силам растяжения.

Укрепляют основание арматурой, которая компенсирует недостаток пластичности бетона. Существуют определенные правила и приемы вязки арматуры в единый каркас, чтобы объединить в единое целое слой бетона и металлический остов несущей части здания.

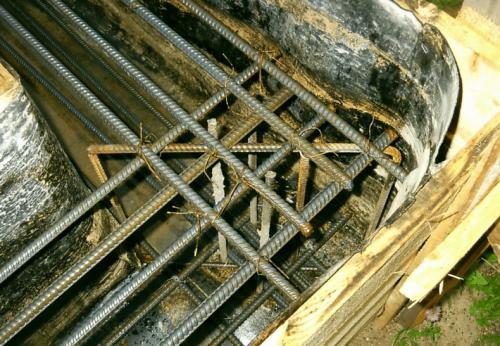

Виды арматуры для фундамента

От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.

Металлическая арматура делится на шесть классов.

• Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
• Для более масштабных сооружений используют А III (А400).
• Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
• Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.

Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.

Диаметр стержня

В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.

Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см².

• Площадь металлического прута соответственно должна быть больше 1,8 см², для рассматриваемого примера 2 см².
• Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
• Соответственно нам понадобится три и два прутка с необходимым запасом.
• Но для нитки необходимо минимум четыре, это даст запас прочности.

Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.

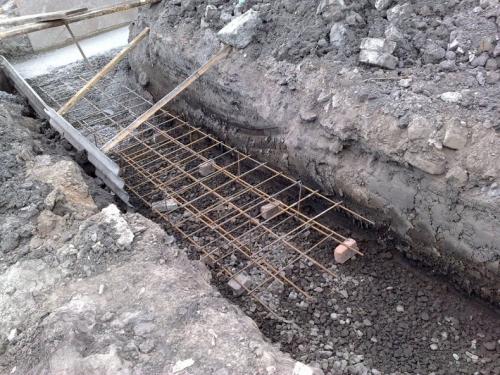

Расстояние между прутьями

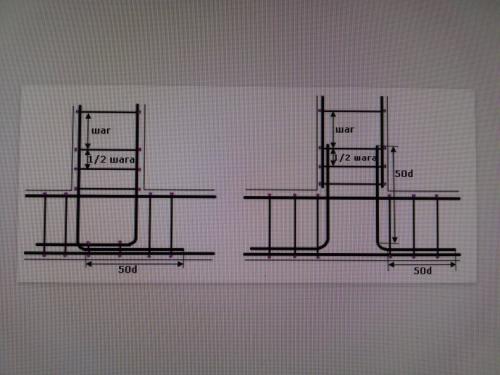

Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.

Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!

Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.

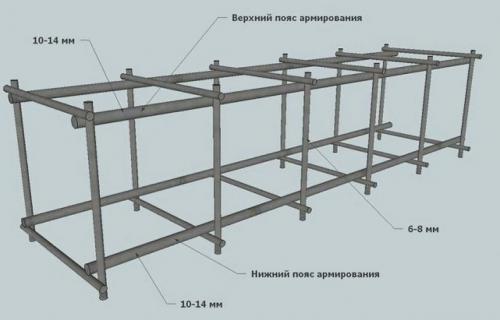

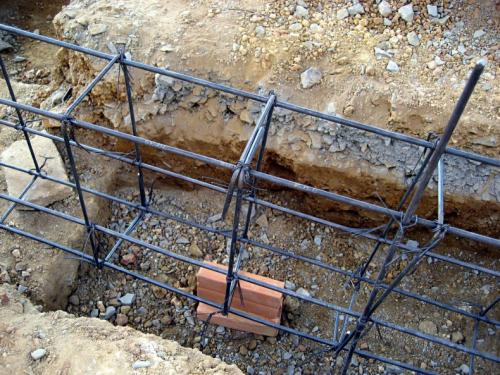

• Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
• Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
• При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

• Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
• Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
• Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.
