Устройство практически любого фундамента сопровождается армированием посредством вязки и укладки арматуры. Если работы будут проводиться своими руками, то для начала нужно прояснить, какие типы, классы и виды арматуры бывают и в частности, факторы, влияющие на то, какую арматуру использовать для ленточного фундамента, а какую для монолитного или свайного. Эти знания позволят сделать осознанный и правильный выбор арматуры для фундамента дома, коттеджа или дачи.

Арматура для фундамента

Назначение арматуры – сделать конструкцию фундамента более жесткой и прочной.

Виды арматуры - классификация

Арматура имеет ряд альтернативных названий - строительная арматура, стержневая арматурная сталь, арматурный прокат, стержень, хлыст, пруток или прут.

Вид арматурного стержня, а также качество материала и изготовления определяются соответствующим государственным стандартом (ГОСТом).

1. В зависимости от назначения:

Виды арматуры в зависимости от назначения 1. Металлическая (стальная) арматура для фундамента;

2. Сигнальная арматура;

3. Арматура для сантехнических работ;

4. Строительная арматура;

5. Арматура для сливных работ.

2. В зависимости от вида профиля:

• гладкая;
• ребристая (периодического профиля).

3. В зависимости от условий использования в бетоне:

• напрягаемая (предварительно напряженная арматура);
• ненапрягаемая.

4. В зависимости от технологии производства:

• Горячекатаная стержневая арматура (ГОСТ 5781-82). По внешнему виду похожа на прут – гладкий или ребристый.

Периодическая арматура или ребристая - обеспечивает идеальное сцепление арматурного блока с бетоном и соответственно, придает конструкции фундамента требуемую прочностью. Выпускаются такие прутья различного диаметра и часто поставляются на рынок в виде мотков;

• Холоднотянутая проволочная арматура (ГОСТ 6727-80).

По внешнему виду идентична с предыдущей. Отличаются технологией изготовления. При горячекатаной – заготовка нагревается, при холоднотянутой – нет.

5. В зависимости от механических свойств (классы):

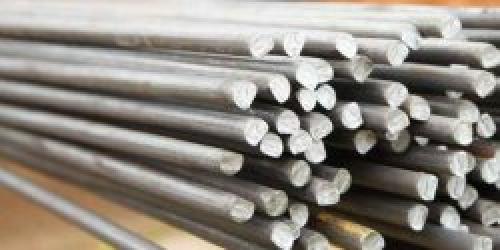

Арматура гладкая А1 AI или A240 или А1 – гладкая арматура. Обладает высокой пластичностью.

Благодаря тому, что в ней отсутствуют насечки, используется там, где необходимы повышенные значения удлинения при растяжении; Параметры гладкой арматуры А1

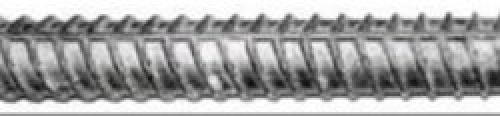

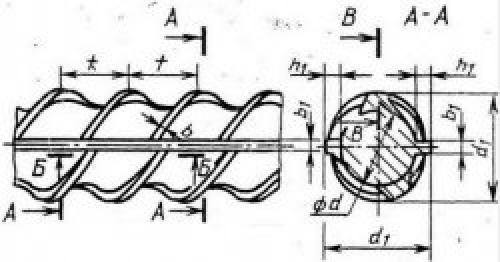

Арматура AII (A300) А2 AII (A300) А2 . Диаметр – 6-40 мм. Продается стержнями или в бухтах. Этот класс характеризуется наличием рифленой поверхности с серповидным рисунком;

Внешний вид арматуры А2

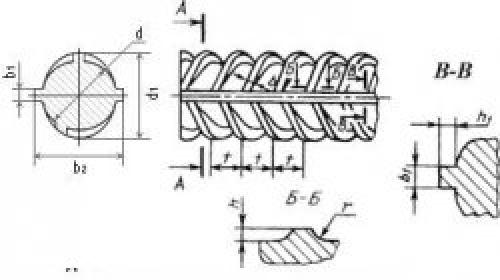

Арматура AIII (A400) А3 - схема AIII (A400) А3 – отличается хорошей свариваемостью.

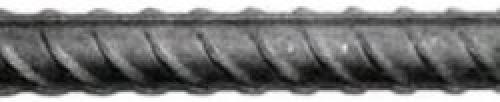

Внешний вид арматуры А3

Стальная арматура А3 является самой распространенной для обустройства ленточных фундаментов, поэтому приведем ее характеристики в таблице

Параметры арматуры А3 - таблица

AIV (A600) А4;

AV (A800) А5;

AVI (A1000) А6.

Внешний вид классов А5 и А 6 подобен А4.

Стеклопластиковая арматура для фундамента. Армирование фундамента стеклопластиковой арматурой

Благодаря применению новейших технологий на строительном рынке появился композитный полимерный материал, успешно замещающий традиционные металлические аналоги.

Так при создании каркасной основы для фундамента вместо стальных аналогов используется стеклопластиковая арматура. Популярность материал приобрел благодаря многочисленным достоинствам.

Но армирование фундамента стеклопластиковой арматурой требует строгого соблюдения технологий и правильного выбора диаметра прутьев.

Что собой представляет армирующий материал

Стеклопластиковая арматура — это неметаллические прутья круглого сечения, которые бывают гладкими и рифлеными с поперечными выступами.

Диаметр варьирует от 4 до 20 мм, длина прутьев составляет 12 м, в бухтах — от 100 до 150 м.

В основном применяется стеклопластиковая арматура для фундамента ленточного типа, а также при укладке дорожного полотна и создания различных сооружений из бетона.

Особенности

Производство стеклопластиковой арматуры осуществляется в соответствии ГОСТ 31938.

Для изготовления стержней используются стеклянные, базальтовые, арамидные или углеродистые (графитовые) волокна, которые создают упругий сердечник.

Пропитываются нити специальным полимерным связующим термореактивного или термопластичного действия (эпоксидными смолами) и составами для затвердевания, в результате получается арматура высокой прочности.

Композитный материал в зависимости от состава волокон подразделяется на:

• Арматуру стеклопластиковую — АСП (АСК);
• Базальтокомпозитную — АБК;
• Углекомпозитную — АУК;
• Арамидокомпозитную — ААК;
• Комбинированную с композитными составляющими — АКК.

Для повышения адгезийных свойств поверхность стеклопластиковой арматуры покрывается песком, за счет чего образуется хорошая сцепляемость с бетонной поверхностью. Выступы также улучшают соединению с бетоном.

Достоинства и недостатки

У стеклопластиковой арматуры имеется множество положительных свойств, из которых можно выделить:

Высокую удельную прочность.Небольшой вес (100 метровая бухта имеет массу около 10 кг)

Но при этом снижение веса самой бетонной конструкции не является настолько значимым, чтобы данный показатель можно было принимать во внимание при строительстве, как малых, так и крупных объектов, потому что основную массу составляет бетон.Низкую теплопроводность, за счет чего отсутствуют мостики холода.Большую длину (реализуется в бухтах/мотках). При создании каркаса приходится использовать меньшее количество материала, за счет того, что сокращаются участки, где прутья укладывается внахлест.Компактность

Арматуру легко транспортировать и нет необходимости в использовании специального транспортного средства для ее доставки на объект, так как скрученный в бухту материал свободно помещается в багажник легкового автомобиля. Кроме этого 1-му рабочему под силу перенести сразу несколько бухт.Диэлектрическую непроницаемость и радиопрозрачность — не проводится ток, отсутствуют радиопомехи внутри здания, сооружения.Устойчивость к агрессивным средам и химическим воздействиям.Неподверженность коррозии. Прутья используются в условиях влажной среды, и даже при длительном контакте с водой не появляется разрушающая ржавчина.Высокую прочность на растяжении.Хорошую устойчивость к перепадам температуры.Отсутствие трещин, за счет того, что показатели теплового расширения полимерного состава и бетона максимально приближены.Значительную экономию на количестве и транспортировке.Долговечность.

Несмотря на большой список положительных факторов у стеклопластиковой арматуры имеются недостатки:

• Высокая цена. Но этот отрицательный момент компенсируется возможностью применения композита меньшего диаметра, который стоит дешевле.
• Низкая термоустойчивость.
• Плохая гибкость. Согнуть пруток на 90° можно только в заводских условиях.
• Низкий показатель упругости на излом.
• Каркас из прутьев композита не имеет высокой жесткости, в результате чего не обладает хорошей устойчивостью к вибрациям и нагрузкам, которые создаются во время заливки бетона с помощью миксера.

Гладкая арматура в бетоне. Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

1. Применение при проведении армирования стержней класса от А400
2. Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
3. На углах каркас можно только связывать, использование сварки на углах не рекомендуется
4. Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
5. Не рекомендуется использование гладкой арматуры
6. Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

• Применяемые для укладки вдоль ленты использующиеся рабочие стержни
• Горизонтальные элементы, располагающиеся поперечно
• Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

• горячекатную арматуру периодического профиля,
• механически упрочненную арматуру
• термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

• При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.

Арматура для фундамента калькулятор. Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Какая арматура для фундамента. Материал арматуры

Еще недавно арматура и стальной прут были синонимами. Теперь же для изготовления арматуры используются не только разные виды стали.

Арматура для фундамента может быть следующих видов:

• стальная – классика жанра. Сталь – это сплав железа и углерода, а ее свойства зависят от пропорций этих компонентов, а также от наличия присадок. На качества стали влияет способ ее производства. Кроме того, прутья могут быть гладкими или рельефными, что также влияет на эксплуатационные качества арматуры. Сталь отличатся высокой прочностью и надежностью, не деформируется даже при значительных нагрузках, а работать с ней относительно просто – прямо на строительной площадке такую арматуру можно согнуть. Из минусов стоит отметить только подверженность коррозии ;
• композитная арматура производится на основе пластиков. Стоит дороже металлической, но не боится коррозии, не проводит электричество, весит меньше и выдерживает солидные нагрузки на разрыв (порой более значительные, чем стальной аналог). Бывает гладкой и рифленой. В частном строительстве используется редко из-за высокой цены. Композитная арматура может быть следующих видов:
  • базальтопластиковая изготавливается на основе базальта – прочной горной породы. Базальт расплавляется, вытягивается в нити, которые переплетаются с пластиковыми нитями. Такую арматуру оправданно использовать при строительстве стен, так как она отлично проводит радиоволны, не создавая помех. Идеально для зданий, где необходимо настроить беспроводной интернет;

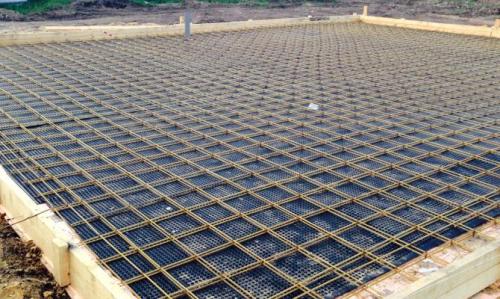

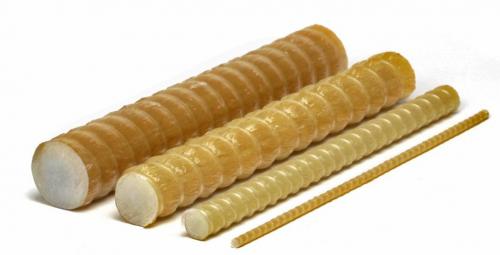

  • стеклопластиковая арматура идеально подходит для строительства фундаментов , поскольку не боится коррозии и не проводит тепло, а значит, она не станет местом образования мостиков холода, которые приводят к разрушению конструкций. Стеклопластик, как и базальтопластик, хорошо пропускает радиоволны. Главное же его преимущество – высокая прочность на разрыв, в 1,5 раза больше, чем у стали;
  • углепластиковая арматура производится на основе графита или алмаза, отсюда – высокая прочность, но и высокая цена. Прочность на удар и излом выше, чем у стали, что позволяет использовать меньше прутков для достижения того же уровня прочности;
  • стеклоармированный полиэтилентерефталат производят методом переплетения волокон лавсана и стекла. Стекло предварительно сильно нагревают и протягивают, благодаря чему оно становится прочным. Лавсан же придает материалу гибкость, потому такую арматуру хорошо использовать в подвижных почвах.
