Надежный узел вязки арматуры проволокой. Что такое крючок для вязки

Надежный узел вязки арматуры проволокой. Что такое крючок для вязки

Крючок для вязки — приспособление, значительно облегчающее связывание арматурных прутьев между собой. Выглядит оно в виде крючка, поэтому так и называется.

Выглядит он в виде стержня, как правило металлического, у которого немного изогнут кончик для захвата проволоки в процессе вязания. В магазине такой крючок будет стоить в пределах 100-300 руб.

Не думайте, что если вы купили крючок для вязки в магазине, то он идеально вам подойдет. Очень часто случается так, что изгибы металлического стержня не совсем правильные и Вам будет не удобно им вязать, иногда просто стержень слишком тонкий и при затяжке вязальной проволоки, он сам будет гнуться.

Для того, чтобы крючок идеально подходил для Вас, и значительно упрощал процесс вязки, его можно изготовить самому.

Самодельный крючок

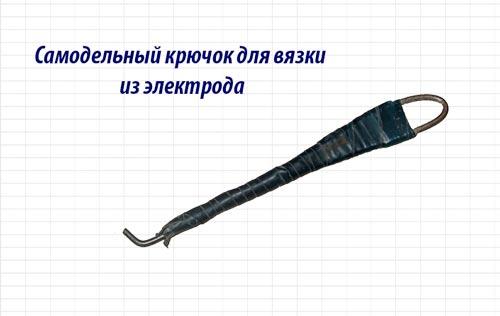

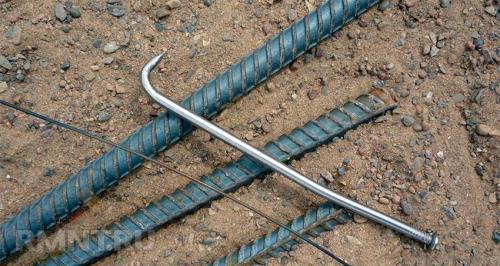

Крючок из электрода

Самый простой вариант – изготовить крючок из обычного электрода толщиной от 4мм.

Такой крючок подойдет только в том случае, если у вас небольшой объем работы, а также тонкая вязальная проволока, потому что от использования такого крючка может очень быстро устать кисть. Если же Вы вяжете арматуру для фундамента дома или гаража, то целесообразнее будет изготовить более качественный и надежный крючок, например, из арматуры.

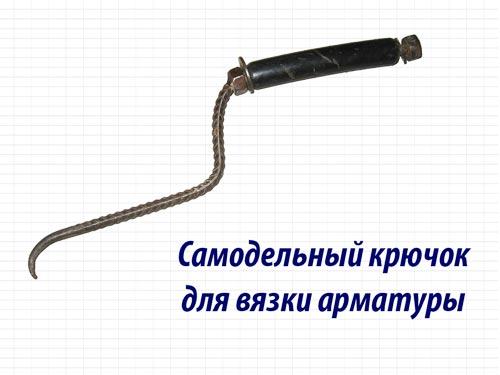

Крючок из арматуры

Второй вариант – изготовление вязального крючка из арматуры или похожего по свойствам металлического стержня.

Для изготовления такого крючка для вязки арматуры нам понадобится:

• арматура, либо стальной стержень с похожими характеристиками, толщиной 6-8мм;
• две гайки и две шайбы подходящего под арматуру диаметра;
• какая-нибудь ручка, например, от отслужившего свое валика, большой отвертки, мастерка или чего-то похожего;

Я думаю, процесс изготовления такого крючка не стоит подробно описывать, на фото и так все понятно, необходимо только уточнить, что кончик крючка следует заточить, а гайки хорошо закрепить, чтобы ручка не выскакивала.

Кстати говоря, отверстие в ручке должно быть больше диаметра арматуры, так как она должна свободно вращаться относительно арматуры.

Этот вариант немного сложнее, но его использование сможет значительно упростить и ускорить вязку даже по сравнению с крючком из электрода. Такой крючок для вязки арматуры прослужит вам очень долго, а его изготовление практически не требует финансовых затрат.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/nadezhnyy-uzel-vyazki-armatury-provolokoy-chem-vyazhut-armaturu

Чем связывать арматуру. Нормы и правила вязки арматуры

Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.

Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.

Для этой цели применяется

1. Сварка элементов
2. Вязка проволокой
3. Скрепление пластиковыми хомутами.

Вязать или варить?

Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций» , а сталь берётся с маркировкой «С». Например – А400С.

Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.

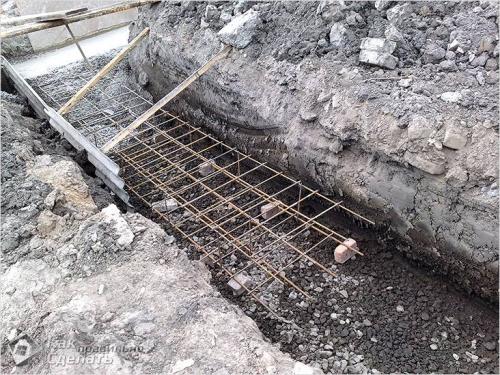

Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

Вязка арматуры для монолитной плиты

В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.

Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.

Таблицы

Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.

Как разложить арматуру. Подготовка

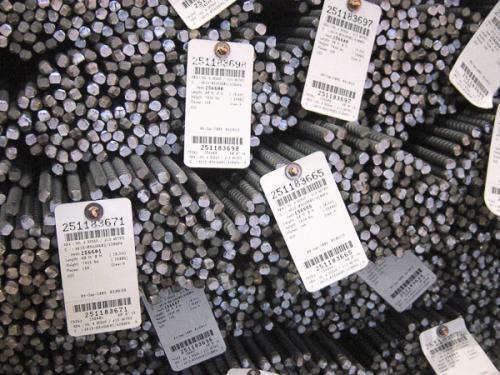

Начальный этап – осмотр арматуры перед приобретением. Обычно она уложена в пачки с товарными бирками. На них указывается марка, вес и диаметр, номер партии, плавка и другие данные. В случае, когда материал приобретается без наличия проекта, нужное количество металла приобретается по весу из расчёта 80-100 кг на кубический метр монолитного перекрытия.

В процессе работы обязательно будут отходы, останутся обрезки, поэтому материал приобретается с запасом примерно в 10%. Если по каким-то соображениям планируется использовать арматуры больше указанной нормы, то это предполагает избыточность, нерациональность армирования плиты.

Стержни должны быть ровными, без явных изломов и замятий, без выраженных проявлений ржавчины в виде «хлопьев», небольшой налет ржавчины допустим.

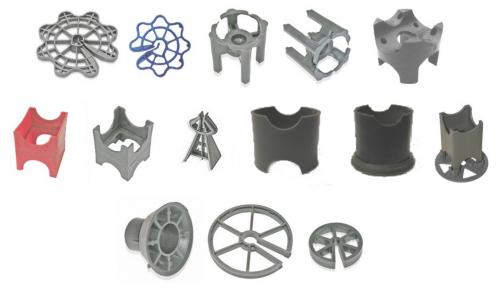

В состав каркаса входят продольные и поперечные стержни, изделия специального назначения. Наиболее эффективно арматура работает при оптимальном расположении верхней и нижней сетки каркаса, — они должны находиться в толще бетона максимально близко соответственно к верху и низу конструкции. Иначе: армокаркас должен плотно обжиматься бетоном, имея достаточный внешний защитный бетонный слой. Контроль толщины защиты снизу и сбоку бетонного слоя обеспечивается монтажом типовых пластиковых фиксаторов.

Они изготавливаются в различных вариантах по назначению, например, для установки на основание из песка и щебня или для фиксации бетонного слоя по боковым поверхностям опалубки. Не стоит подкладывать под арматуру различные кирпичики или камешки, если имеется возможность применить недорогие изделия для фиксации.

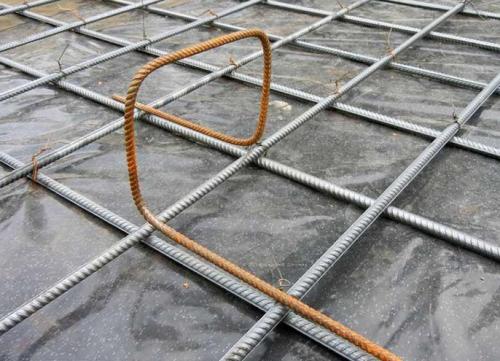

Нужное расстояние между сетками обеспечивается установкой «лягушек», – самодельных изделий из  10 мм периодического профиля.

Как вязать арматуру в шахматном порядке.

В настоящем Руководстве изложены основные принципы конструирования наиболее массовых элементов из тяжелого бетона, а также приведены подробные данные по армированию конструкций, анкеровке и стыковке арматуры, конструированию арматурных изделий и закладных деталей и др.

Настоящее Руководство можно использовать и при конструировании предварительно напряженных элементов (в части обычной арматуры) наряду с указаниями специальных руководств.

Руководство разработано в соответствии с положениями главы СНиП II -21-75 «Бетонные и железобетонные конструкции».

Буквенные обозначения, приведенные без пояснения, соответствуют обозначениям главы СНиП II-21-75.

Приведенные в Руководстве рисунки не должны рассматриваться как примеры графического оформления рабочих чертежей.

Руководство разработано ГПИ Ленинградский Промстройпроект (инж. Г.Г. Виноградов) с участием ЦНИИпромзданий и НИИЖБ Госстроя СССР. При этом были использованы материалы НИЛФХММа и ТПа Главмоспромстройматериалов, КТБ Мосоргстройматериалов и Гипростроммаша Минстройдормаша СССР.

Замечания и предложения по Руководству просьба направлять по адресу: 196190, Ленинград, Ленинский проспект, д. 160, Ленинградский Промстройпроект.

Рекомендовано к изданию решением технического совета Ленинградского Промстройпроекта.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения / ГПИ Ленингр. Промстройпроект Госстроя СССР, ЦНИИпромзданий Госстроя СССР, НИИЖБ Госстроя СССР. - М.: Стройиздат, 1978.

Руководство содержит положения главы СНиП II-21-75 и материал, необходимый проектировщикам, занимающимся конструированием бетонных и железобетонных элементов зданий различного назначения, в основном для промышленного строительства. Приведены способы конструирования наиболее распространенных конструкций сборного и монолитного исполнения с армированием как сварными, так и вязаными арматурными каркасами и сетками.

Даются также рекомендации по проектированию арматурных изделий и закладных деталей.

Руководство предназначено для инженеров и техников - проектировщиков, а также для студентов строительных вузов.

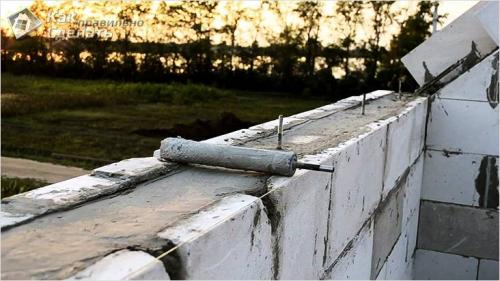

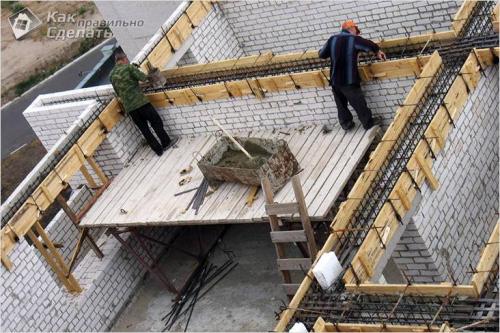

Как правильно вязать арматуру для армопояса. Как сделать армопояс

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Виды

Существует 4 вида армопояса:

• ростверк;
• цокольный;
• межэтажный;
• под мауэрлат.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

1. Арматура.
2. Цемент.
3. Песок.
4. Щебень.
5. Проволока для перевязки арматуры.
6. Доски.
7. Саморезы.
8. Кирпич.
9. Лопата.
10. Бетономешалка .
11. Фомка/ломик.
12. Сварочный аппарат .

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

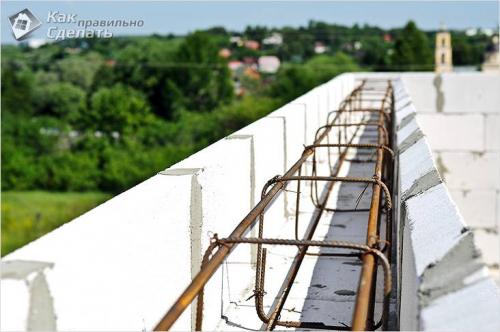

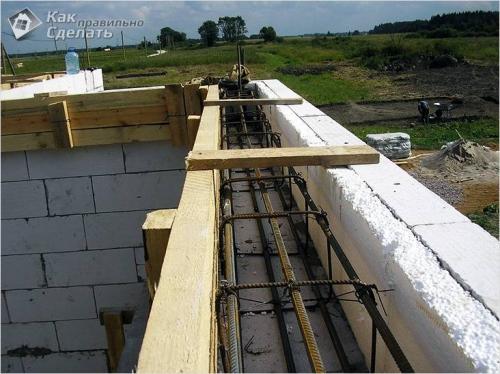

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Опалубка

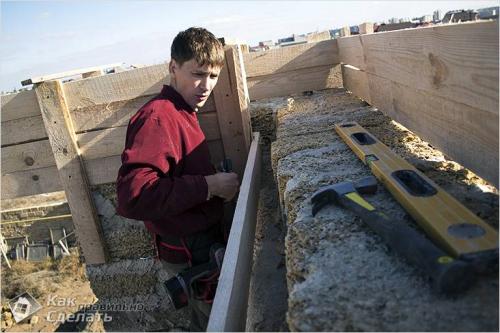

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

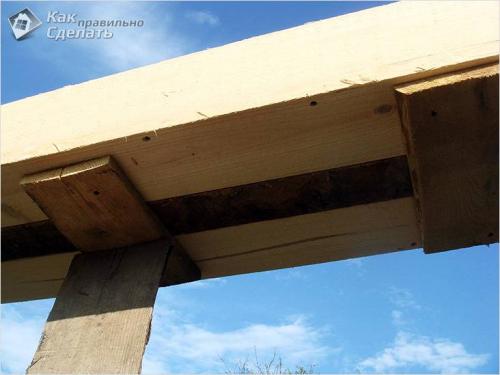

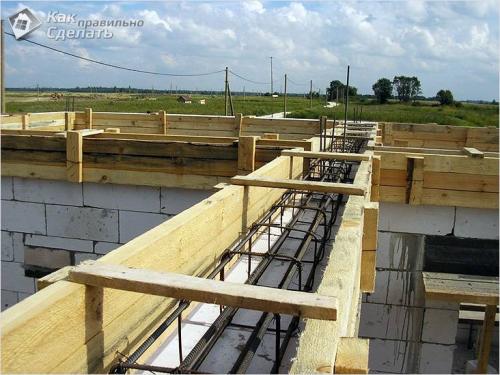

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

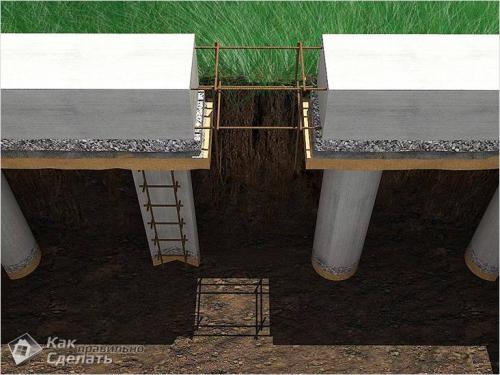

Ростверк

Первоначально следует определить глубину заложения фундамента . Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Норма выработки вязки арматуры. Техническое и тарифное нормирование

Понятие о техническом нормировании. Рост производительности труда является одним из важнейших условий развития планового социалистического народного хозяйства. Производительность труда характеризуется количеством продукции, изготовляемой в единицу рабочего времени, и измеряется техническими нормам я.

В условиях капитализма технические нормы являются средством жесточайшей эксплуатации рабочих.

В условиях социализма, наоборот, научно-обоснованные технические нормы являются средством неуклонного повышения материального благосостояния и культурно-технического уровня трудящихся.

Разработка научно-обоснованных прогрессивных технических норм составляет одну из основных задач технического нормирования.

Правильная организация нормирования является одним из важнейших условий повышения производительности труда, внедрения передовых методов работ, лучшего использования строительных машин и механизмов, экономного расхода строительных материалов и снижения стоимости строительства.

Технические нормы разрабатывают на основе передовой техники и систематически пересматривают по мере совершенствования технологии строительного производства.

На основе технических норм осуществляется планирование строительного производства, составление графиков работ, производственных калькуляций, смет на строительство, выдача рабочим заданий-нарядов и расчет с ними за выполненные работы.

Технические производственные нормы даются в виде норм времени и норм выработки.

Действующие в настоящее время нормы времени приведены в «Единых нормах и расценках на строительные и монтажные работы», составленных по отделам для различных видов работ.

Нормы времени . Нормой времени называется количество рабочего времени, необходимое на производство единицы доброкачественной продукции рабочим соответствующей квалификации, работающим в условиях правильной организации труда и производства ГУ
Норма времени как при индивидуальной, так и при звеньевой работе когда она выражает собой общую затрату рабочего времени в зачет членов звена, измеряется в человеко-часах (чел.-час) или в человеко-днях (чел.-день).

Нормы выработки . Нормой выработки называется количество доброкачественной продукции, которое должен выработать за единицу рабочего времени (в час, в день) рабочий соответствующей квалификации, работающий в условиях правильной организации труда и производства. Норма выработки выражается в единицах измерения, соответствующих принятому для данной работы измерителю (например, в куб. метрах, кв. метрах, тоннах и т. д.).

В арматурных работах норма времени чаще всего дается на 1 т, а норма выработки выражается в тоннах.

Норма выработки может быть дана как на одного рабочего, так и на звено.
Норма выработки — величина, обратная норме времени. Чем больше норма времени, тем меньше норма выработки и, наоборот,— чем меньше норма времени, тем больше норма выработки.

Вязка проволоки. Ручные инструменты и приёмы работы

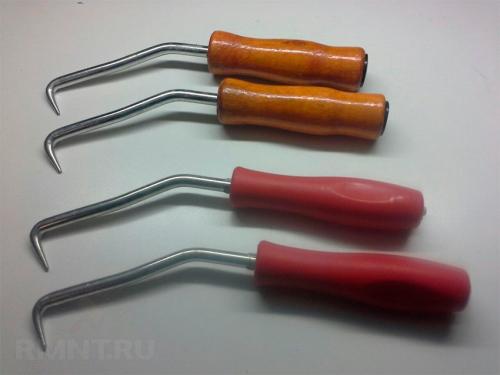

На сегодня есть три главные разновидности ручного вязального инструмента и первая из них — самодельные крючки из 6–8 мм проволоки. Ничего хитрого в устройстве нет, лишь ось рукоятки смещена от места вязания узла на 70–100 мм, да кончик конусно заточен для простоты извлечения.

Более продвинутые покупные изделия имеют полированный крючок той же формы, но рукоятка снабжена подшипником. Именно этот инструмент считается наиболее полезным в реальных условиях строительства. Скорость работы с ним максимальная, удобство — на высоте, к тому же стоят подобные крючки совсем не дорого. Тем не менее, постарайтесь не скупиться на и без того дешёвый инструмент: дешёвые изделия грешат низким качеством подшипников, да и ручки у них не самые удобные.

Вязка проволоки крючками обоих типов выполняется предельно просто. Работать нужно в перчатках, иначе неизбежны мозоли и травмы. Отрезок проволоки складываем вдвое, затем загибаем сверху в противоположные углы перекрестия арматуры. Внизу проволока разворачивается и концы выводятся на верх через два других угла.

Петлю и два хвоста нужно перехлестнуть пальцами один раз в произвольном месте. Затем в петлю продевается крючок, на край которого загибаются хвосты проволоки. Несколько оборотов и петля затянута. Если пробуете — не поленитесь полчаса потренироваться, экспериментируя с натяжением и техникой вязки. Вероятно, вы захотите использовать аккумуляторный шуруповёрт, зажав крючок в патрон.

Полезно увидить один раз на

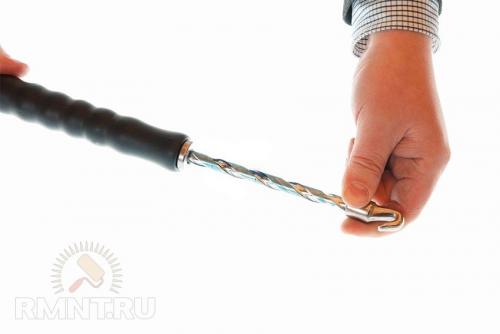

Отдельно стоит сказать о так называемых полуавтоматических крючках. Они имеют внутри шнек с храповым механизмом, поэтому крутить за ручку не нужно, достаточно несколько раз потянуть её на себя. Эти дорогие «игрушки» не предназначены для выполнения большого объёма работ, винтовая канавка съедается после трёх-четырёх сотен затянутых петель, а более надёжные инструменты стоят очень и очень дорого. И всё же, если вы плотно занимаетесь вязкой арматуры, такую вещь стоит держать под рукой: вдруг забудете перевязать в труднодоступном месте.

Вязка арматуры для стен. Армирование конструкций

Отвердевший бетон выдерживает высокие нагрузки на сжатие — до 1000 кг/см², но неустойчив на излом, разрыв и растяжение. При этом его производство — относительно недорогое.

Арматурный стержень воспринимает значительные нагрузки на растяжение, но неустойчив к сжатию и изгибу. К тому же стоимость производства высока, учитывая, что в неё входят расходы на добычу .

Поскольку любая несущая конструкция подвергается комбинированным нагрузкам, необходим материал, удовлетворяющий нескольким требованиям. Комбинация арматурных стержней и бетона даёт комбинацию их свойств. В результате получается железобетон, устойчивый к сжатию, изгибу и излому.

Поскольку все ж/б изделия условно подразделяются на заводские и местного производства, арматура работает в них по-разному. Большинство заводских изделий производится с использованием предварительно напряжённой арматуры. Перед укладкой бетона в форму стержни предварительно растягивают (напрягают) специальным устройством. После отвердения напряжение в стержнях остаётся — арматура как бы «поджимает» весь элемент вдоль них, что значительно улучшает механические свойства детали. Например, балка или плита с предварительно напряжённой арматурой выдерживает большие нагрузки (+ 40–60%) на изгиб, чем обычные.

В высотных зданиях арматурный каркас служит основой всей конструкции. Стержни переходят из одного элемента в другой, что делает их взаимосвязанными между собой и придаёт требуемую жёсткость каркасу здания. Этот эффект даёт возможность возводить небоскрёбы на относительно малой площади.

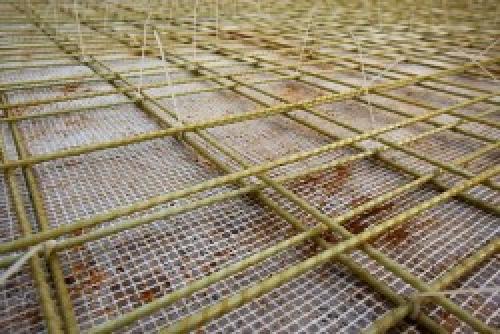

Цанги для вязки арматуры. Материалы для вязки арматуры

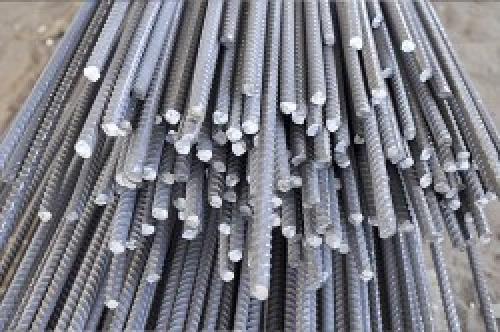

Чтобы провести вязку арматуры, нужно сначала купить все необходимое. Прежде всего, это сама арматура : используются стальные пруты определенного диаметра и длины. От толщины арматуры напрямую зависит надежность и прочность готового фундамента, и менее 6 мм в диаметре прутья быть не должны. По длине, в основном, все стержни стандартные – от 6 метров. Лучше приобрести арматуру с доставкой: это удобно и сэкономит силы и время, затраченные на возведение фундамента. Также обратить внимание стоит на поверхность арматуры, ведь есть гладкие изделия, а есть прутья с насечками, гребнями, рифлением. Последние отличаются лучшей адгезией с бетоном , поэтому в итоге получается болле прочная конструкция.

Металлические стержни соединяют либо с помощью проволоки, либо с помощью пластиковых хомутов. И именно качество этих соединительных элементов напрямую влияет на целостность и прочность.

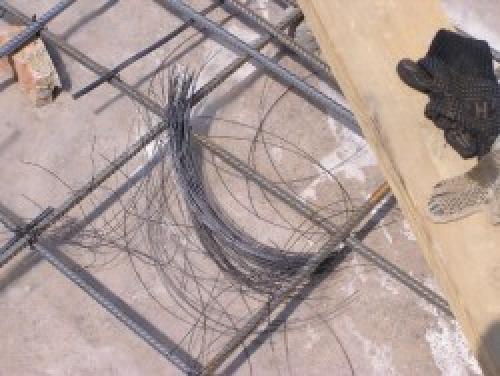

Проволока для вязки арматуры выбирается с круглым сечением и диаметром 1,2-1,4 мм: если взять более тонкую, то она не справится с нагрузкой, а если более толстую – то ее тяжело будет сгибать. Отлично подходит для данных целей обожженная стальная проволока, которая продается, как правило, в бухтах. Она легко гнется, быстро принимает нужную форму, но при этом отличается высокой прочностью и долговечность. Необожженную проволоку лучше для данных целей не использовать, с ней работать намного труднее: согнуть ее сложно, она часто ломается, но при необходимости ее можно превратить в обожженную. Так, достаточно подержать ее над открытым огнем, а потом оставить охлаждаться на воздухе в течение получаса.

Для вязки понадобятся отрезки проволоки длиной 25-30 см: отрезать или откусывать каждый раз необходимый кусок не очень удобно, поэтому опытные специалисты рекомендует сложить проволоку в несколько раз, соблюдая нужную для работы длину, а потом просто болгаркой перерезать места сгиба. Таким образом, уже через несколько минут все элементы будут готовы, и на постоянное отрезание не придется отвлекаться.

Сейчас все больше популярностью начинают пользоваться пластиковые хомуты , однако многие строители остаются настроенными консервативно и не доверяют этому способу крепления. Тем не менее, использование хомутов обеспечивает надежную фиксацию арматуры, но связано и с множеством тонкостей. Так, «голый» каркас плохо выдерживает динамические нагрузки, и если неправильно наступить на верхние элементы всей конструкции во время сборки или неправильно залить ее бетоном, то некоторые крепления могут не выдержать и треснуть. С особой осторожностью нужно будет использовать и вибрационное оборудование при уплотнении бетона. Очевидным преимуществом пластиковых хомутов является максимально простой процесс их использования, ведь достаточно просто хорошенько затянуть хомут на месте соединения двух прутьев, а это можно сделать быстро и легко.
