Технологии сборки арматуры для ленточного фундамента. Расчетный этап
Технологии сборки арматуры для ленточного фундамента. Расчетный этап
На проектной стадии важно квалифицированно рассчитать, какая нужна арматура для ленточного фундамента. Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания при длительном ресурсе эксплуатации. Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:
- особенности почвы в условиях конкретной строительной площадки;
- действующие нагрузки, который воспринимает арматурный каркас;
- масса здания, обусловленная особенностями конструкции и используемыми материалами;
- климатические условия в районе строительства;
- реакцию почвы, связанную с близким расположением грунтовых вод и промерзанием грунта при отрицательной температуре.
Правила армирования ленточного фундамента предусматривают особый подход к выбору материала в основе
По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени заглубления основания в грунт:
- На ограниченную до 0,5 м глубину для твердых почв, не склонных к пучению.
- На увеличенную ниже уровня промерзания грунта глубину погружения для проблемных почв.
На этом варианты не исчерпываются. Ведь строительная наука не стоит на месте, разрабатываются новые опорные конструкции, обладающие повышенной прочностью. Внедрен и проверен в эксплуатации новый вариант основания, когда монолитная усиленная плита заливается на предварительно выполненный ленточный армированный каркас. Какая лучше конструкция основы, определяют на проектной стадии с учетом конкретных условий реальной местности. В зависимости от особенностей выбранной согласно проекту основы, проектировщиками принимается решение, выполнять ли армирование ленты или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.
Виды армирования ленточного фундамента. Схемы армирования
Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:
- если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
- в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.
Размещение продольных прутьев приведено в таблице:
| Условия | Минимальный шаг установки |
| Нижний каркас одним или двумя рядами | Не менее 2.5 см, диаметр стержня – максимальный |
| Верхний каркас на один или два ряда | Аналогично, не менее 3 см |
| Нижнее армирование с количеством рядов более двух | Аналогично, не менее 5 см |
| При выполнении уплотнения вибраторами | Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см. |
Хомут горизонтальный поперечный
Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.
Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.
Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.
Хомут вертикальный
Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.
Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.
Угловое соединение
При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.
Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.
Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.
Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.
Армирование тупого угла
Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.
Примыкание стен
Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.
Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.
При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.
Шаг хомутов в ленточном фундаменте. Основные ошибки армирования ленточного фундамента.
Фундамент в процессе эксплуатации подвергается различным нагрузкам от веса самого дома, от движения грунтов и от морозного пучения. При давлении дома нижняя часть испытывает нагрузку на растяжения, верхняя на сжатие. Так же необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента. Неправильное армирование ленточного фундамента может привести к его разрушению, и, как следствие, разрушению стен и всего здания. Поэтому к армированию ленточного фундамента надо подойти очень серьезно, фундамент - основа всего здания. В этой статье мы приведём подробные чертежи и схемы армирования ленточного фундамента .
Чертёж 1. Нагрузки действующий не фундамент дома
Основную нагрузку на сжатие воспринимает бетон, а на растяжение арматура. Поэтому необходимо армировать нижнюю и верхнюю части фундамента. Армирование средней части фундамента смысла не имеет, так как он почти не испытывает нагрузок.

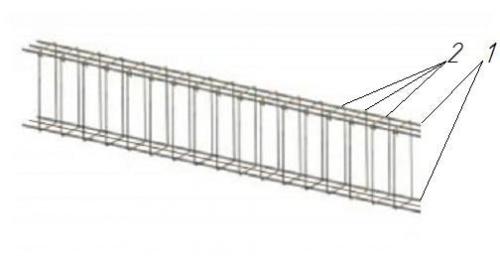

Чертёж. 2 Схема армирования каркаса ленточного фундамент; 1 - продольные стержни, 2 - хомуты
Продольная арматура, воспринимает основные нагрузки, она укладывается в нижней и верхней части фундамента. Для продольных стержней используется горячекатаная стержневая арматура класса А3. Если высота фундамента больше 150 мм, то необходимо установить вертикальную и поперечную арматуру. Для нее обычно используется горячекатаная стержневая гладкая арматура класса А1 диаметром 6-8мм. Поперечное и вертикальное армирование лучше выполнить единим хомутом, который свяжет армирование в единый каркас. Продольная арматура должна быть расположена внутри каркаса. Связка арматуры в единый каркас ограничивает распространение трещин в бетоне и закрепляет арматурные стержни в нужном положении. Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:
7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.
Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.
Продольная арматура
7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.
Поперечное армирование
7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.
